DL/T 603-2017.Regulation of operation and maintenance for gas-insulated metal-enclosed switchgear.
1范围
DL/T 603规范了气体绝缘金属封闭开关设备(GIS) 巡视检查、检修、试验等运行维护工作的项目、内容和技术要求。
DL/T 603适用于额定电压72.5kV及以上，频率为50Hz的户内和户外安装的GIS;介于空气绝缘和GIS之间的成套开关设备、2.5kV以下的同类设备可参考本规程。除本规程另有规定外，组成GIS的各元件应符合各自相应的标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 1984高逊交流断路器
GB/T 7674额定电压 72.5kV及以上气体绝缘金属封闭开关设备
GB/T 8905-2012六氟化硫电气设备中气体管 理和检测导则
GB 8958缺氧危险 作业安全规程
GB 11023高压开关设备六氟化硫气体密封试验方法
GB/T 12022工业六氟化硫
GB/T 28537 (高压开关设备和控制设备中六氟化硫(SF6) 的使用和处理
DLT345带电设 备紫外诊断技术应用导则
DLT506六氟化硫电气设 备中绝缘气体湿度测量方法
DL/T538高压带电 显示装置
DL/T617气体绝缘金属封闭开关设备技术条件
DL/T664带电设 备红外诊断应用规范
3术语和定义
下列术语和定义适用于本文件。
3.1分解检修disassemble examine and repair
对GIS各元件进行的解体检查、检修及试验。

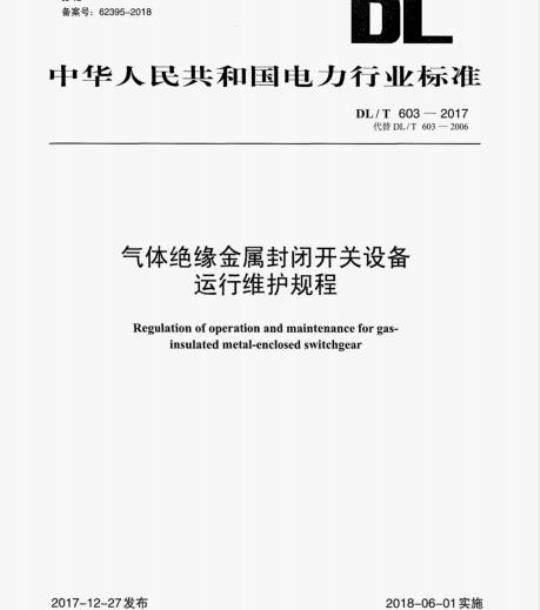

ICS29.130.10
备案号：62395-2018
中华人民共和国电力行业标准
DL/T603—2017
代替DL/T603—2006
气体绝缘金属封闭开关设备
运行维护规程
Regulationof operation andmaintenanceforgas-insulatedmetal-enclosedswitchgear2017-12-27发布
国家能源局
2018-06-01实施
前言：
范围·
规范性引用文件
术语和定义.
基本技术要求
SF。气体质量监督
巡视检查项目和内容.…
检修项目和内容
9备品备件和专用工具
附录A（资料性附录）SF。气体分解产物检测方法附录B（资料性附录）放电故障的定位和检测方法次
DL/T603-—2017
DL/T603—2017
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准是对DLT6032006《气体绝缘金属封闭开关设备运行及维护规程》的修订。为适应目前开展运行维护工作的需要，本次修订与2006版标准相比作了较大的调整，主要差别如下：标准名称由原来的气体绝缘金属封闭开关设备运行及维护规程》修改为《气体绝缘金属封闭开关设备运行维护规程》。
一调整了相关章节的编排和内容，取消原第五章并将其中的安全技术措施内容分解到各有关章节。一调整室内GIS开展运行维护工作时的室内空气中含氧量。按照GB8958要求将原“应大于18%”调整为“应大于19.5%”。-SF。气体湿度运行允许值将原“有电弧分解物气室≤300μL/L”调整为“有电弧分解物气室≤500uL/L”，“无电弧分解物气室的≤500（1000）μL/L”调整为“无电弧分解物气室的≤800μL/L”“SF。气体质量监督”增加回收再利用气体的质量监督和混合气体的质量监督。一“试验”细化为带电检测，例行试验，诊断性试验，分解检修前、后试验。增加了耐压试验时的局放检测和故障定位要求。增加了如采用局部包扎法进行密封性试验时塑料薄膜与被试品之间的空隙应不大于10mm的要求。
一增加资料性附录“SF气体分解产物检测方法”本标准实施后代替DL/T603—2006。本标准由中国电力企业联合会提出。本标准由电力行业气体绝缘金属封闭电器标准化技术委员会（DL/TC11）归口。本标准负责起草单位：国家电网公司华东分部、中国电力科学研究院。本标准参加起草单位：国网上海市电力公司、广州供电局有限公司、国网青海省电力公司、上海西门子高压开关有限公司。
本标准主要起草人：刘兆林、宋果、李炜、和彦森、吴钧、李刚、赵德祥、沈威、本标准代替的DLT6032006于2006年9月14日发布，本次为第二次修订。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条号，100761)。
1范围
气体绝缘金属封闭开关设备运行维护规程DL/T603-2017
本规程规范了气体绝缘金属封闭开关设备（GIS）巡视检查、检修、试验等运行维护工作的项目、内容和技术要求。
本规程适用于额定电压72.5kV及以上频率为50Hz的户内和户外安装的GIS：介于空气绝缘和GIS之间的成套开关设备、72.5kV以下的同类设备可参考本规程。除本规程另有规定外组成GIS的各元件应符合各自相应的标准。2
规范性引用文件
下列文件对于
文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的方用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1984
GB/T7674
GB/T8905
GB8958
GB11023
高压交流断路器
额定电压72.5kV及以上气体绝缘金属封闭开关设备2012
六氟化硫电气设备中气体管理和检测导则快氧危险作业安全规程
高压开关设备六氟化硫气体密封试验方法GB/T12022
业六氟化硫
高压开关设备和控制设备中六氟化硫（SF）GB/T28537
带电表备紫外诊断技术应用导则DL/T345
DL/T506
DL/T538
DL/T617
DL/T664
DL/T916
DL/T917
DL/T920
DL/T921
DL/T1032
3术语和定义
六氧化流电气设备中绝缘气体湿度测量方法高压带电显示装置
气体绝缘金属封闭开关设备技术条件带电设备红外诊断应用规范
六氟化硫化体酸度测定法
六氨化硫气体密质测定法
的使用和处理
六氟化硫气体中空气、四氟化碳的气相色谱测定法六氟化硫气体毒性生物试验力法电气设备用六氟化硫（SF）气体取样方法下列术语和定义适用于本文件。3.1
分解检修disassembleexamineandrepair对GIS各元件进行的解体检查、检修及试验DL/T603-2017
4基本技术要求
4.1安全技术要求
4.1.1室内GIS开展运行维护工作应满足的要求室内GIS开展运行维护工作时应满足以下要求：a)
依据GB8958室内空气中的含氧量应大于19.5%，或SF气体的浓度不应超过1000μL/L（或6g/m2)。
进入室内前应使用合格的仪器检测空气含氧量或SF。气体浓度b）
GIS室进口处应备有防毒面具、防护服、塑料手套等防护器具。GIS室应按消防有关规定设置专用消防设施。d
室内所有进出线孔洞应采用防火材料封堵。e
室内通风排气和照明装置应满足设计要求，且排气出风口应设置在室内底部。通风设施和照明f
装置应定期检查
进入室内电缆沟或低凹处工作时应测含氧量或SF。气体浓度，确认安全后方可进入；为防止意外不允许一个人进入这些地方。4.1.2防止接触电势的危害
运行巡视和/或正常操作时，工作人员应避免触及设备外壳并保持一定距离，且容易触及的GIS部位（如外壳及金属构架等）上的感应电压不应超过36V。手动操作隔离开关或接地开关时应戴绝缘手套。
4.1.3防止外壳局部温度升高的危害运行巡视中工作人员应避免触及设备外壳并保持一定距离，且易接触外壳温升不得超过30K：对可触及但在正常操作时无需接触的外壳温升不应超过40K。4.1.4接地
GIS检修时，其主回路应具有实现可靠接地的方式，即使在外壳打开后仍应有可保持主回路可靠接地的措施。
GIS外壳应可靠接地，凡不属于主回路或辅助回路的且需要接地的所有金属部分都应接地。外壳、构架等的相互电气连接应采用紧固连接（如螺栓连接或焊接），以保证电气连通。为保证接地回路的可靠连通，应考虑到可能通过的电流所产生热和电效应的作用，两个隔室间如采用短接排相连至少要有两处以上的连接点，外壳三相短接线应确保只有一处引至地网：接地开关、快速接地开关和避雷器的接地线应直接引入地网，不可通过设备构支架形成接地回路。均衡三相外壳感应电流的相间导流（短接）排不可接地也不能通过设备构支架形成回路。4.1.5SF。气体处理
宜在晴朗干燥天气对设备进行充气，并严格按照有关规程和检修工艺操作要求进行操作。充气管应采用不易吸附水分的材料并保持管内部干燥、无油、无灰尘。当环境湿度超标又必须对设备进行充气时，应确保充气回路干燥清洁。对新建、扩建设备充气后应至少静止24h再对该气室进行湿度测量，对于检修或故障处理设备充气后的静止时间，可根据具体情况确定对运行设备中气体采样或在处理一般的漏气情况时应在通风条件下进行。2
4.1.6GIS分解检查时的安全技术措施DL/T603—2017
GIS气室分解检查前，如需人员进入气室，应对相邻气室进行减气压处理，减压值按制造厂规定，同时要确认邻近气室不存在向待修气室漏气现象。如有必要或条件允许，可取气样做生物毒性试验、做气相色谱分析和可水解氟化物的测定GIS解体检查时应将SF气体回收加以净化处理，严禁排放到大气中。气体回收并抽真空后的气室要用高纯氮气进行冲洗，且每次排放氮气后均应抽真空，每次充氮气压力应接近SF6额定压力，排放氮气及抽真空应用专用导管，人须站在上风方位。设备封盖打开后，人员要暂时撤离现场，对室内GIS还应开启通风系统排气30min后才可进入作业现场。准备进入气室的工作人员应根据气室情况，按制造厂要求穿、戴防护用具，做好防护措施。检查附着放电分解产物的零件时，应穿、戴防护用具，或借助工器具清理分解物和检查零部件，避免皮肤直接接触分解产物。
工作人员工作结束后应立即清洗手、脸及人体外露部分。4.1.7检修有毒废物处理
下列物品应做有毒废物处理：
一一真空吸尘器的过滤器及洗涤袋、防毒面具的过滤器、全部抹布及纸：一断路器或故障气室的吸附剂、气体回收装置中使用过的吸附剂等：——严重污染的防护服。
所有上述物品不能在现场加热或焚烧，必须用20%浓度的氢氧化钠溶液浸泡12h以上，然后按有关专业规定处理。
防毒面具、塑料手套、橡皮靴及其他防护用品使用后必须进行清洁处理并应定期进行检查试验超过有效期的防护用品不得再使用。4.1.8GIS发生放电故障有气体外逸时的安全技术措施GIS发生放电故障造成有气体外逸时，现场工作人员应迅速撤离，如是室内设备还应立即投入全部通风设备。如是室内设备还要求在事故发生后15min之内人员不得进入室内。事故发生后4h内任何人进入室内必须穿防护服、戴手套以及戴备有氧气呼吸器的防毒面具。事故后清扫GIS配电装置室或故障气室内固态分解物时，工作人员也应采取同样的防护措施。4.2SF。气体
4.2.1SF。新气储存及使用要求如下：a）SF新气应具有厂家名称、装灌日期、批号及质量检验单。SF。新气到货后应按有关规定进行复核、检验，合格后方准使用。存放半年以上的新气，使用前要检验其湿度和纯度，符合标准后方准使用。
SF。气瓶应储存在阴凉、通风良好的库房中，直立放置。气瓶严禁靠近易燃、油污地点。b
C）充装SF。气体的钢瓶应按压力容器标准、周期进行检验，严禁使用无安全合格证钢瓶。d）低温条件下进行充气时应采用具有加热功能的充气装置，但不得用明火烘烤气瓶和减压阀进行作业。
4.2.2运行中的SF6气体应符合本标准第5章的规定4.2.3分解检修前的SF。气体完成有关性能检测后应使用气体回收装置进行回收，严禁随意向大气中排放。
DL/T603—2017
4.2.4回收的SF。气体原则上要求经处理方可再利用，这些气体可交专业工厂或由用户自行处理，处理后气体性能指标应达到新气标准，以满足使用需要。4.3运行维护
4.3.1运行维护是指GIS设备在带电情况下可开展的维修工作，主要工作是巡视检查和一般性的缺陷处理。
4.3.2巡视检查是对运行中的GIS设备进行外观检查，主要检查设备有无异常情况并做好记录，检查中发现的一般性缺陷可通过维修及时消除，其余的问题应按规定进行处理。4.3.3视检查按工作性质可分为日常、专业和特殊三种情况，具体的定义和要求见6.1。4.3.4巡视检查周期可根据具体情况制订：日常巡视检查应是经常性的，对无人值守的GIS设备亦如此要求：专业巡视检查可定期实施，如遇设备有异常可缩短周期：特殊巡视检查是临时安排的，应该有明确的检查目的
4.3.5一般性的缺陷包括编号牌脱落、相色标志不全、金属部位锈蚀、机构箱密封不严等。4.3.6运行维护时的环境和工作条件应符合有关规定要求。4.4检修
4.4.1检修原则上是指GIS设备在不带电情况下开展的维修工作，主要工作可分为达到制造厂规定使用年限的检修和设备内部存在异常或出现故障的检修。4.4.2GIS设备在达到制造厂规定使用年限后应对设备状态进行评价，根据评价结果确定是否进行检修以及具体的检修项目、内容，使用年限可根据设备运行状况适当延长4.4.3GIS设备因内部异常或故障引起的检修可参照本标准第7章的有关要求进行。4.4.4：开展检修时的工作环境和工作条件均应符合有关标准的规定。4.4.5检修后的验收应严格执行制造厂和国家（行业）相关标准要求，使检修后的设备性能达到原有的出厂指标要求。
4.5试验
4.5.1GIS试验可分为例行试验、带电检测、诊断性试验和检修前、检修后的试验，具体的项自和要求可参照本标准第8章的规定
4.5.2例行试验是在规定的周期内按标准对设备进行检验，为设备状态评价提供依据。4.5.3带电检测目的是监测设备运行状况，发现设备存在隐患后利用现有的检测技术监视缺陷变化趋势或查找缺陷起始点。
4.5.4诊断性试验是检测运行设备状况的重要手段，可以定期进行也可以有针对性地检测怀疑有缺陷的元件，通常是在设备不带电的条件下开展。4.5.5检修后的试验是为了检查检修质量、验证设备是否达到其性能要求4.5.6密度继电器、GIS局部放电在线监测装置（如有）、GIS室内空气含氧量或SF。气体浓度自动检测报警装置以及防火报警装置的校验周期和项目应按各自的规定执行。5SF气体质量监督
5.1新气的质量监督
5.1.1新气到货后一个月内，以不少于每批一瓶抽样，新六氟化硫（SF）气体质量指标应符合表1的要求。
六氟化硫（SF）
四氟化碳（CFa）
六氟乙烷（CF）
八氟丙烷（C,Fz）
湿度（20℃）
质量比
露点（O.MPa）
酸度（以HF计）
可水解氟化物（以H达
矿物油
新的SF气体质量标准
%（质量比）
%（质量比）
%（质量比）
%（质量比）
%（质量比）
%（质量比）
%（质量比）
%（质量比）
%（质量比）
生物试验无
5.1.2开关设备充气前
应对每瓶SF气体复核湿度，不得超过表1中标准值充入设备后投运前、交接时六氟化硫（SF6气体质量指标及周期见表2。5.1.3
DL/T603—2017
标准值
《0.0005
≤0.00002
≤0.0001
≤0.0004
充入设备后、投运前、交接时六卿化硫（SF）气体质量指标及周期表2
酸度（维计）
四氟化碳（0F）
六氟化蔬
可水解氟化物
以用计
矿物油
运行中气体的质量监督
运行中SF气体检测项目、
湿度（μL/L）20℃
气体分解产物（L
气体泄漏
投运前
投运前
必要时
必要时
投运前
必要时
必要时
周期和要求见表3。
%（质量比）
%（质量比）
%（质量比）
%（质量比）
%（质量比）
运行中的SF。气体检测项目、J
周期和要求
必要时或出现异常后
见4.2.4a)
必要时或出现异常后
必要时
必要时
≥97%（质量比）
见表4
SO,≤5,HS≤2
HF≤P
c0≤100b
≤0.5%/年
灭弧室≤150
非灭弧室≤250
≤0.00003
≤0.0001
≤0.0004
检测方法按GB/T12022进行
检测方法按DLT506要求进行
关注分解产物变化增量
检测方法按GB11023进行
检测方法按GB/T12022进行
DL/T603—2017
酸度（以HF计）
可水解氟化物（以
HE计）
矿物油
有条件时进行。
参考警示值。
必要时
必要时
必要时
必要时
表3（续）
<0.00003%（质量比）
≤0.2%（质量比）
≤0.0001%（质量比）
≤0.001%（质量比）
检测方法按GB/T12022进行
检测方法按GB/T12022进行
检测方法按GB/T12022进行
检测方法按GB/T12022进行
2运行中如需补气，充气前应复核每瓶SF。气体的湿度，且不得超过表1中标准值。5.2.2
5.2.3SF。气体泄漏监测应根据SF。气体压力、温度曲线来监视气体压力变化，发现异常，应查明原因。SF。气体泄漏监测要求如下：a）气体压力监测：检查次数和抄表依实际情况而定。b）气体泄漏检查周期：必要时：当发现压力表在同一温度下，相邻两次读数的差值达0.01MPa~0.03MPa时。
气体泄漏标准：每个气室年漏气率小于0.5%。c）
d）SF气体补充气：根据监测各气室SF气体压力的结果，对低于额定值的气室，应补充SF。气体，并做好记录。
5.2.4SF。气体湿度监测要求如下：a）周期：新设备投入运行及分解检修后1年应监测1次：运行1年后若无异常情况，可间隔1年～3年检测1次。如湿度符合要求，且无补气记录，可适当延长检测周期。b）SF6气体湿度允许标准见表4，或按照制造厂的标准。表4SF。气体湿度允许标准
交接验收值
运行允许值
有电弧分解物的气室
≤150μL/L
≤500μL/L
无电弧分解物的气室
≤250μLL
“达到该值时，应缩短检测周期：若无明显变化，可延长检测周期：若水分含量成明显增加趋势应尽快安排检修c）在周围空气温度0℃以上条件下进行。d）气体湿度所使用的仪器必须定期检验和校准。5.2.5设备中SF。气体分解产物的检测项目有：二氧化硫（SOz）气体、硫化氢（HS）气体、一氧化碳（CO）气体和四氟化碳（CF4）气体的含量检测。SF。气体分解物检测的检测周期、评价标准及安全防护详见附录A。
5.3设备分解检修前气体的质量监督5.3.1分解检修前应先进行气体检测，检测项目按表3执行，从设备中取气样的技术要求按GB/T28537、GB/T8905—2012执行。
5.3.2当气体中有害杂质超过允许值时，须先进行吸附净化，经检验合格后方可使用。5.4回收再利用气体的质量监督
5.4.1回收再利用的气体应达到新气要求。复检项目及质量指标应符合表1的规定。6
2回收再利用的气体须由有生产能力且具备生产资质的制气工厂提供5.4.2
5.5混合气体的质量监督
5.5.1新的混合气体质量指标应符合制造厂规定的要求。DL/T603—2017
5.5.2采用混合气体绝缘设备充气或补气可参照GB/T28537规定，推荐采用各组分气体混合均匀后再进行充、补气工作。
6巡视检查项目和内容
6.1巡视检查项目
6.1.1日常巡视
日常巡视是由运行人员对运行中的GIS设备进行外观检查并辨听有无异常声响，主要检查设备外观，如断路器、隔离开关的分合指示、各种压力表计数值，引出线端子（包括电缆终端、与变压器直连终端）等有无异常情况，同时辨听设备声响；利用红外成像仪、紫外成像仪或局放检测仪等检测仪器对GIS运行状态进行带电检测：并做好详细检查记录，如有异常情况应按规定上报并处理。6.1.2专业巡视
专业巡视是由专业检修人员对运行巡视中发现的异常缺陷或带电检测中发现的疑似缺陷进行诊断核实，并对设备进行专业检查。专业巡视的项目内容根据GIS运行实际情况和设备状态评估而定，巡视周期原则上每季度一次。6.1.3特殊巡视
特殊巡视是由运行人员和专业检修人员共同对GIS设备在恶劣气候、地质灾害、特殊运行方式下进行的邀视检查。
巡视检查内容
日常巡视内容
GIS的日常巡视可配合日常变电站设备巡视进行，日常巡视的周期可根据设备的健康度和重要性加以调整。日常视的主要内容包括：a）GIS外观检查：
1）所有设备外观应清洁，标志清晰、完善。GIS外观应整洁、完好，无漂浮或悬挂物。2）GIS构架接地应良好、紧固，无松动、锈蚀。支撑及焊缝无断裂。GIS土建基础无裂纹、沉降。
3）结构外壳完整无缺，壳体漆面无损坏，外壳漆膜颜色正常。若发生变色，起泡或掉漆，可考虑开展带电补漆或停电全面刷漆。4）压力释放装置应无异常，其释放出口应无障碍物。5）套管表面应无严重污垢沉积，无破损伤痕，法兰处无裂纹，无闪络痕迹。如积污严重需考虑开展带电或停电清洁工作。
6）伸缩节应无异常变化。
7）巡视中应辨听设备有无异常声响存在。b）GIS本体上各开关（断路器、隔离开关、接地开关及快速接地开关）分、合指示位置及其动7
DL/T603—2017
作、机构箱的状况检查。
1）各开关（断路器、隔离开关、接地开关及快速接地开关）分、合指示及动作正确，并与当时实际运行工况相符，检查计数器动作次数2）各开关（断路器、隔离开关、接地开关）机构箱的门、盖关严密封：机构箱内加热器的工作状态应按规定投入或切除
3）检查断路器和隔离开关的机构箱底部应无碎片、异物、油污。4）定期对压缩空气系统进行排水（或排污）。c）
SF。气体压力表和液压机构油位计的指示检查：1）检查压力表或液压机构油位计的指针：应位于正常压力区域或正常油位范围2）对气体密度计数值进行横向、纵向比较，以判断是否存在SF6漏。汇控柜检查：
1）汇控柜面板模拟的主接线上所标注的各高压开关分、合指示（或信号灯）与GIS相对应开关的实际状态相符：带电显示信号正常。2）加热器应无异常发热，排风功能正常，温湿度传感器功能良好。加热器按规定投切，3）汇控柜门应关闭良好，密封胶条不应存在损坏变形，电缆的封堵良好，柜内不应存在进水或凝露，二次端子不应存在锈蚀现象。e）避雷器动作计数器检查：
1记录避雷器动作计数器指示值是否正常。2）检查避雷器泄漏电流或在线检测泄漏电流指示值是否正常。红外测试：
用红外成像仪检测，检查GIS及其出线套管连接引线的连接部位表面温度无异常。6.2.2专业巡视主要内容
专业巡视内容如下：
机构箱内可视传动部件检查：
1）检查分合闸挚子、轴销、传动部件是否存在损伤、变形：轴销、滚轮等部件表面是否存在明显脏污，润滑不良、磨损的情况，断路器挚子的扣入深度。2）、检查各种外露连杆的连接情况，检查传动部位及齿轮等的磨损和污垢情况检查操动机构内的各类压力密封部（件）位，有无渗漏油（气或弹簧动作异常等3
4）检查气（油）压表及油（气）位是否正常。检查辅助开关、触点系统各辅助触点是否状态良好。下载标准就来标准下载网
5）检查操动机构中各类控制回路的辅助开关、行程开关动作位置情况。b）断路器机构专项检查：
1）液压机构：检查液压管路的各连接头，各液压元件有无渗漏现象：检查液压机构主油箱油位正常，应注意检查油标有无堵塞。2）弹簧机构：检查传动部分有无松动及机械损伤，缓冲器有无漏油：检查分合闸弹簧有无裂纹。分合闸滚子转动时应无卡涩和偏心、分合闸滚子与子扣入深度应符合厂家技术条件要求。
3）气动机构：检查空气压力在允许范围内。4）断路器机构箱检查：检查加热装置正常运行：检查二次线端子排接触面无烧损、氧化，端子紧固、绝缘良好：机构箱门平整、开启灵活、关闭紧密。）检查伸缩节变化范围是否在制造厂规定的范围内，如有异常需与制造厂联系。d）如设备有异常声响，应设法寻找到声音来源以便进一步处理。8
6.2.3特殊巡视主要内容
特殊巡视内容如下：
DL/T603—2017
a）新投运GIS设备，按产品说明书要求，结合日常巡视应在投运后一个月内开展本项工作，重点检查以下项目：
1）检查GIS基础、支架及构架外观是否良好，检查机构箱内有标记的螺栓是否有变位。对基础构架变位的及有紧固螺栓松动的应进行修正和紧固。2）检查液压机构油泵电机启动次数及液压系统是否存在泄漏。3）GIS的接地装置及接地的连续性检查。4）GIS各操动机构箱及二次汇控箱的柜体防护、柜门密封、柜内通风对流、加热器与驱潮装置等检查。
5）对GIS各操动机构销及汇控箱二次端子进行紧固检查。6）高压引线接头及金属外壳的红外测温。b）故障跳闸后，应对GIS进行巡视检查，重点检查以下项目：1）断路器、隔开关、接地开关位置指示是否正确后台信号是否正确
2）GIS设备外观是否正常，绝缘瓷件是否有破损现象，是否有爬电闪络声、
异带捷动声），各气室SF。气压是否正常检查名压力释放装置是否动作
4）检查避雷器是否动作。
5）检查引线接头有无过热、
示温蜡片无熔化现象。
烧损痛
6）GIS没备上是否有异物，机构箱底部应无异物、油污。是否有异声（漏气
7）检查断路器机构箱内是否存在异味，如果有异味需查看一下是否有线圈或是电阻表面变色的情况
8）记录0路器短路开断次数及开断电流值。c）断路器操作后应对GIS进行巡视检查重点检查以下项目：1）检查后台信号是否正确，
断路器相关指示灯是香正常。
合闸机械指示器是香正确产
2）检查断路器分
3）断路器操作后液压操动机构压力值是否在机构启泵压力之上。d）恶劣天气出现时重点检查下列项目：1）气温骤变时，检查压缩空气操动机构和SF。气体压力是否正常、注油设备油位变化及设备有无渗漏油。
2）浓雾天气时，检查套管是否有严重爬电现象，检查各接地端子有无放电现象，用红外热成像仪对接线端子进行测温。
3）雷雨大风天气和雷击后，检查套管有无内烙痕迹或损坏，引线摆动情况及有无搭挂杂物，检查并记录避雷器放电计数器数值。4）雷雨大风后，对户外GIS检查GIS机构箱及汇控箱密封情况，检查密封条是否存在损环变形，电绩的封堵是否良好：机构箱内是香存在进水或凝露，检查加热器投入及除湿情况。
5）大雪天气根据积雪融化情况，检查接头发热部位，及时处理熬冰6）检查GIS设备上是否有异物，导线是否有断脱或松动现象e）地质灾害发生后，重点检查下列项目：I）检查GIS设备外观（壳体）是否正常，绝缘瓷件有否破损或发生闪络现象。2）各气室SF气压是否正常，有无异声（漏气声、异常振动声）9
