DL/T 1933.4-2018
基本信息
标准号： DL/T 1933.4-2018
中文名称：塑料光纤信息传输技术实施规范 第4部分:塑料光缆
标准类别：电力行业标准(DL)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：18017815
标准分类号
关联标准
出版信息
相关单位信息
标准简介
DL/T 1933.4-2018.Implementation standard of information technology of plastic optical fiber-Part 4: Plastic optical fiber cable.
1范围
DL/T 1933.4规定了塑料光纤电力信息传输用塑料光缆(以下简称光缆)的分类、要求、试验方法、检验规则、包装、运输和贮存、使用说明的要求。
DL/T 1933.4适用于电力系统短距离通信、电力信息数据传输，以及通信设备的光口连接用聚甲基丙烯酸甲酯(PMMA)塑料光缆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191- -2008包装 储运图示标志
GB/T 2421.1电工电子产 品环境试验概述指南
GB/T 2951.11电缆 和光缆绝缘和护套材料通用试验方法第11部分:通用试验方法厚度和外形尺寸测量机械性能试验
GB/T 4892- 2008硬质直方体运输包装尺寸系列
GB/T 5048- 2017防潮包装
GB/T 7424.2- -2008 光缆总规范第2 部分:光缆基本试验方法
GB/T 12357.4- -2016 通信用多模光纤 第4 部分A4 类多模光纤特性
GB/T 15972.20 -2008 光纤试验方法规范 第20部分:尺寸参数的测量方法和试验程序光纤几何参数
GB/T 15972.40- -2008 光纤试验方法规范 第 40部分:传输特性和光学特性的测量方法和试验程序衰减
GB/T 15972.41- -2008 光纤试验方法规范 第41 部分:传输特性和光学特性的测量方法和试验程序带宽
GB/T 15972.43- -2008 光纤试验方法规范 第43 部分:传输特性和光学特性的测量方法和试验程序数值孔径
1范围
DL/T 1933.4规定了塑料光纤电力信息传输用塑料光缆(以下简称光缆)的分类、要求、试验方法、检验规则、包装、运输和贮存、使用说明的要求。
DL/T 1933.4适用于电力系统短距离通信、电力信息数据传输，以及通信设备的光口连接用聚甲基丙烯酸甲酯(PMMA)塑料光缆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191- -2008包装 储运图示标志
GB/T 2421.1电工电子产 品环境试验概述指南
GB/T 2951.11电缆 和光缆绝缘和护套材料通用试验方法第11部分:通用试验方法厚度和外形尺寸测量机械性能试验
GB/T 4892- 2008硬质直方体运输包装尺寸系列
GB/T 5048- 2017防潮包装
GB/T 7424.2- -2008 光缆总规范第2 部分:光缆基本试验方法
GB/T 12357.4- -2016 通信用多模光纤 第4 部分A4 类多模光纤特性
GB/T 15972.20 -2008 光纤试验方法规范 第20部分:尺寸参数的测量方法和试验程序光纤几何参数
GB/T 15972.40- -2008 光纤试验方法规范 第 40部分:传输特性和光学特性的测量方法和试验程序衰减
GB/T 15972.41- -2008 光纤试验方法规范 第41 部分:传输特性和光学特性的测量方法和试验程序带宽
GB/T 15972.43- -2008 光纤试验方法规范 第43 部分:传输特性和光学特性的测量方法和试验程序数值孔径
标准图片预览
标准内容

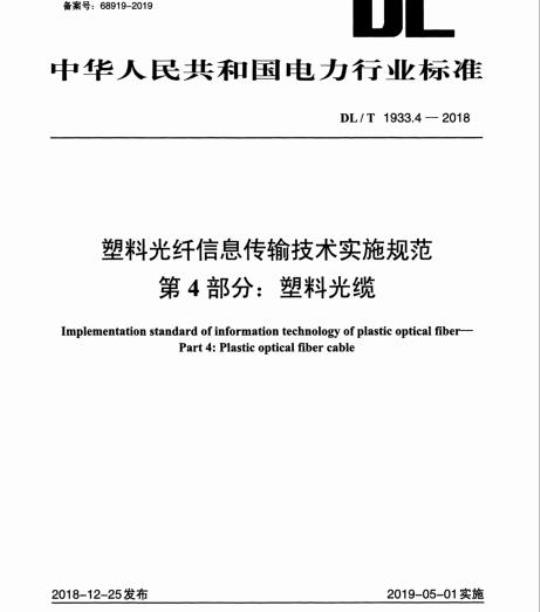

ICS29.240.01
备案号：68919-2019
中华人民共和国电力行业标准
DL/T1933.4—2018
塑料光纤信息传输技术实施规范第4部分：塑料光缆
Implementationstandardofinformationtechnology ofplasticopticalfiberPart4:Plasticopticalfibercable2018-12-25发布wwW.bzxz.Net
国家能源局
2019-05-01实施
1范围
2规范性引用文件
3术语和定义
4产品分类
4.1光纤型式与规格
4.2光缆型式与规格…
5要求
5.1结构·
5.2光缆标志
光缆长度
几何尺寸
光学和传输性能
光缆的机械性能…
光缆的环境性能…
阻燃光缆的燃烧性能
6试验
光缆品性试验总则
光缆结构检查·
光缆标志检查
光缆长度检查·
光缆衰减测量
模式带宽测量·
光缆宏弯损耗测量
6.8光缆的机械性能试验
光缆的环境性能试验
阻燃光缆的燃烧试验
7检验规则·
检验类别
7.2出厂检验…
型式试验
8包装、运输和贮存
8.．包装.
8.2运输和贮存
9使用说明书
DL/T1933.4-—2018
附录A（规范性附录）工作波长在650nm以下的A4a.2类多模光纤光缆的附加要求附录B（规范性附录）
适用于A4a、A4b、A4c和A4d类光纤的扰模器·14
DL/T1933.4—2018
DL/T1933《塑料光纤信息传输技术实施规范》分为以下5个部分：第1部分：系统实施条件：
一第2部分：终端信息采集与传输单元一第3部分：光电信息转换模块：第4部分：塑料光缆：
一第5部分：光缆布线要求。
本部分为DL/T1933的第4部分。
本标准按照GB/T1.1—2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本部分由中国电力企业联合会提出。本部分由全国电力系统管理及其信息交换标准化技术委员会（SAC/TC82）归口。本部分起草单位：中国电力科学研究院有限公司、四川汇源塑料光纤有限公司、中能国研（北京）电力科学研究院、国网浙江电力公司、广州中科海通光纤科技有限公司、国网江苏扬中电力公司、江西大圣公司。
本部分主要起草人：郝为民、张文亮、胡卫明、储九荣、蔡青有、祝恩国、戚力彦、岳在春、赵荣华、张小玲、唐悦、庞建民、张仁敏、减正晓、张旭、张用志、程葆新、陈伟、袁静伟、韩希天、史梦洁、卜凡鹏。
本部分为首次发布。
本部分在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
1范围
DL/T1933.4—2018
塑料光纤信息传输技术实施规范第4部分：塑料光缆本部分规定了塑料光纤电力信息传输用塑料光缆（以下简称光缆）的分类、要求、试验方法、检验规则、包装、运输和贮存、使用说明的要求。本部分适用于电力系统短距离通信、电力信息数据传输，以及通信设备的光口连接用聚甲基丙烯酸甲酯（PMMA）塑料光缆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191—2008包装储运图示标志GB/T2421.1电工电子产品环境试验概述指南GB/T2951.11电缆和光缆绝缘和护套材料通用试验方法第11部分：通用试验方法厚度和外形尺寸测量机械性能试验
GB/T4892—2008硬质直方体运输包装尺寸系列GB/T5048—2017
防潮包装
GB/T7424.2一2008光缆总规范第2部分：光缆基本试验方法通信用多模光纤第4部分A4类多模光纤特性GB/T12357.4—2016
GB/T15972.20—2008
何参数
GB/T15972.40—2008
序衰减
GB/T15972.41—2008
序带宽
GB/T15972.43—2008
序数值孔径
GB/T15972.46—2008
序透光率变化
GB/T15972.47—2008
序宏弯损耗
GB/T15972.50—2008
GB/T15972.51—2008
GB/T18380.22—2008
光纤试验方法规范第20部分：尺寸参数的测量方法和试验程序光纤几光纤试验方法规范第40部分：传输特性和光学特性的测量方法和试验程光纤试验方法规范第41部分：传输特性和光学特性的测量方法和试验程光纤试验方法规范第43部分：传输特性和光学特性的测量方法和试验程光纤试验方法规范第46部分：传输特性和光学特性的测量方法和试验程光纤试验方法规范第47部分：传输特性和光学特性的测量方法和试验程光纤试验方法规范第50部分：环境性能的测量方法和试验程序恒定湿热光纤试验方法规范第51部分：环境性能的测量方法和试验程序干热电缆和光缆在火焰条件下的燃烧试验第22部分：单根绝缘细电线电缆火焰垂直蔓延试验扩散型火焰试验方法YD/T1258.2—2009室内光缆系列第2部分：终端光缆组件用单芯和双芯光缆3术语和定义
下列术语和定义适用于本文件。DL/T1933.4—2018
塑料光纤plasticopticalfiber
以高透明聚合物如聚甲基丙烯酸甲酯（PMMA）作为芯层材料，聚甲基丙烯酸甲酯（PMMA）、氟塑料等作为包层材料的光导纤维。3.2
塑料光缆plasticopticalfibercable用护套材料对一根或多根塑料光纤进行包覆后的塑料光纤光缆。4产品分类
4.1光纤型式与规格
塑料光纤按照GB/T12357.4一2016分类为A4类多模光纤。电力信息传输用塑料光纤又可按纤芯基材、芯直径、包层直径、数值孔径和折射率分布类型的不同分为A4a.1、A4a.2、A4b、A4c、A4d、A4e共6个子类，见表1：
1A4类光纤的子类
纤芯基材
芯直径
包层直径
数值孔径
折射率分布
突变型
PMMA塑料
比实际包层直径小15~35μm
突变型
注：PMMA为聚甲基丙烯酸甲酯的简称。4.2光缆型式与规格
突变型
突变型
突变型
≥500μm
渐变型或多阶型
塑料光缆按照缆中塑料光纤的芯数，通常分为单芯光缆、双芯扁平光缆和多芯光缆。按光缆使用的护套材料性质可分为阻燃光缆和非阻燃光缆。光缆型式代号用GJ表示，阻燃光缆用GJZ表示。光缆型号由GJ（Z）十光纤芯数+光纤型号十护套材料表示
示例1：单芯光缆由一根A4a.1光纤组成，护套为聚乙烯材料PE，则光缆型号表示为GJ-A4a.1E；护套为聚氯乙烯PVC材料时，则型号表示为GJ-A4a.1V。示例2：多芯光缆由X根A4a.1光纤组成，护套材料为聚乙烯材料PE，则光缆型号表示为GJ-xA4a.1E。
示例3：特种的双芯扁平光缆由两根A4a.1光纤组成，护套为阻燃聚氯乙烯材料PVC，则光缆型号表示为GJZ-DA4a.1V。
5要求
5.1结构
5.1.1几何结构
光纤由圆形塑料纤芯和包层同心构成，如图1所示。包层用塑料的折射率应低于纤芯。2
DL/T1933.4—2018
单芯光缆应在光纤外施加一层塑料紧套层，如图2所示。紧套层应易于从光纤上剥除。双芯扁平光缆为2根平行的单芯光缆，如图3所示。多芯光缆为多根单芯光缆并行排列后二次护套的光缆，典型结构如图4所示。为便于识别多芯光缆中的单芯光缆，宜在单芯光缆护套上增加识别标志。包层
塑料光纤结构
塑料紧套层
单芯光缆结构
塑料紧套层
双芯扁平光缆结构
单芯光缆
外护套
5.1.2光纤光学结构
光纤折射率分布可有三种类型：a）突变型，如图5a）所示：
b）渐变型，如图5b）所示；
c）多阶型，如图5c）所示。
多芯光缆典型结构
DL/T1933.4—2018
a）突变型
b）渐变型
c）多阶型
注：图中n代表材料的折射率，n代表芯材折射率，n2～ns代表包层材料折射率。图5光纤折射率分布类型
5.2光缆标志
5.2.1光缆标志的内容：加工订货时宜标明塑料光缆产品标志，它由编号和光缆型号组成。5.2.2标志应清晰，并与护套黏附牢固，经过擦拭试验后仍可辨认。5.2.3标志中计米长度的偏差应在土0.5%范围内。5.3光缆长度
光缆的典型制造长度标称值宜符合表2规定。表2光缆的典型制造长度标称值
光纤类型
光缆长度标称值
5.4几何尺寸
单位：m
光纤几何尺寸要求包括包层直径、芯直径、包层不圆度。光缆尺寸要求包括紧套层直径、纤芯/紧套层同心度。光纤及光缆的几何尺寸要求应符合表3规定。表3
光纤及光缆几何尺寸
包层直径
芯直径
包层不圆度
光缆紧套层直径
纤芯/紧套层同心度
双芯扁平光缆外尺寸
多芯光缆
光学和传输性能
1000±60
1000±60
750±45
500±30
比实际包层直径小15~35μm
2.2±0.1/4.4±0.2
1000±60
2.2±0.1/4.4±0.2
750±45
≥500
光缆的光学和传输性能应包括衰减、模式带宽、数值孔径和宏弯损耗。光学和传输性能要求应符4
DL/T1933.4—2018
合表4规定。当采用A4a.2类多模光纤传输520nm波长的信号时，其传输特性见附录A。表4塑料光缆的光学和传输性能
采用满注入时
在波长650nm的衰减系数
采用注入数值孔径NA=0.3
时在波长650nm的衰减系数
采用均衡模分布注入时
在波长650nm的衰减系数
采用均衡模分布注入时
在波长520nm的衰减系数
在波长650nm的模式带宽b
采用注入数值孔径NA=0.3时
在波长650nm的模式带宽b
数值孔径NA
在波长650nm的宏弯损耗
MHz·hm
0.50±0.150.485±0.045
0.50±0.15
≥100
0.30±0.05
≥200
0.25±0.07
衰减系数宜在100m长度上测量，在其他长度上测量的值，允许线性转换为100m长度的值。当用均衡模分布注入法测试A4a、A4b、A4c和A4d光纤的衰减时，扰模器及要求应符合附录B的规定模式带宽宜在100m到400m长度上测量，其测量值允许线性转换为100m长度的值。5.6光缆的机械性能
5.6.1机械性能项目
单芯光缆和双芯扁平光缆的机械性能包括拉伸、压扁、冲击、反复弯曲、扭转和卷绕等项目，并应通过6.8规定的试验方法和试验条件来检验。多芯光缆的机械性能待定。5.6.2拉伸性能
单芯光缆及双芯扁平光缆的拉伸性能应符合表5的要求。表5
单芯光缆及双芯扁平光缆的拉伸性能项目
单芯光缆4%伸长率时的拉伸力
双芯扁平光缆4%伸长率时的拉伸力5.6.3允许压扁力
光缆允许压扁力要求如下：
≥140
a）单芯光缆的允许压扁力不应小于7N/mm：b）双芯扁平光缆的允许压扁力不应小于14N/mm。5.6.4允许最小弯曲半径
≥>140
≥140
单芯光缆和双芯扁平光缆允许的最小弯曲半径为30mm。双芯扁平光缆的弯曲方向与扁平方向垂直。5
DL/T1933.4—2018
紧套层剥离性
紧套层应易于从光纤端头剥离。在距离端头20mm处，其剥离力不应大于25N，且不小于5N。5.7
光缆的环境性能
环境性能项目
光缆环境性能试验项目应包括温度循环、干热、湿热和湿热试验后的机械性能，并应通过6.9规定的试验条件和试验方法来检验。光缆适用温度范围
光缆的适用温度范围分为2个级别，A级：一40℃～+85℃：B级：一20℃～+70℃。在选择温度级别时应根据光缆实际使用环境选择。3光缆温度循环、干热、湿热试验的附加衰减5.7.3
温度循环、干热、湿热试验的附加衰减应符合表6的规定。表6光缆温度循环、干热、湿热试验的附加衰减项目
温度循环附加衰减（650nm波长）干热试验后附加衰减（650nm波长）湿热试验后附加衰减（650nm波长）5.7.4湿热试验后的机械性能
湿热试验后单芯光缆及双芯扁平光缆4%伸长率时的拉伸力变化值不超过土25%5.8阻燃光缆的燃烧性能
单根光缆应通过GB/T18380.22-2008燃烧试验，离应大于50mm。
6试验
光缆品性试验总则
单位：dB/hm
试验后上支架下缘和碳化部分起始点之间的距光缆的各项品性试验方法应按表7规定的试验方法进行验证。表7
试验项目
光纤尺寸
光缆尺寸
产品标记
光缆各项品性试验项目和试验方法品性要求条文号
5.2.1和5.2.2
试验方法
GB/T15972.20—2008
GB/T2951.11
试验项目
光缆标志的完整性和可识别性
光缆标志牢固性
光学和传输性能
光缆衰减
模式带宽
数值孔径
宏弯损耗
机械性能
拉伸性能
反复弯曲
紧套层剥离性
环境性能
温度循环附加衰减
干热试验后附加衰减
湿热试验后附加衰减
湿热试验后的机械性能
阻燃光缆的燃烧性能
光缆结构检查
表7（续）
品性要求条文号
5.2.1和5.2.2
5.2.3和5.3
DL/T1933.42018
试验方法
目视检查
GB/T15972.43—2008
目视检查
光缆结构应在距光纤端不少于10mm处用目视检查其完整性和取样检查结构尺寸。光缆标志检查
光缆标志试验要求如下：
试验方法：GB/T7424.2—2008中6.2方法2；a）
试验条件：负载20N，循环次数不少于10次；b）
合格判据：试验后，目视仍可辨认护套上的标志。c）
光缆长度检查
光缆长度宜用生产线上的计米器测量。其长度计量误差应是在适当长度上用钢皮尺沿光缆量得的长度减去用计米数字确定的长度对前者的相对差。6.5
光缆衰减测量
光缆衰减测量要求如下：
DL/T1933.4—2018
a）试验方法：GB/T15972.40—2008；b）试验条件：扰模器参数应符合附录A的规定：c）合格判据：光缆衰减应符合表4的规定。6.6模式带宽测量
光缆模式带宽测量要求如下：
a）试验方法：GB/T15972.41—2008；b）试验条件：光源波长的标称值为640nm～660nm，FWHM谱宽不应超过5nm；c）合格判据：模式带宽应符合表4的规定。6.7光缆宏弯损耗测量
光缆宏弯损耗测试要求如下：
a）试验方法：GB/T15972.47—2008b）试验条件如下：
1）弯曲半径：25mm；
2）弯曲数目：10个（每个弯曲为1/4圆周）：c）合格判据：宏弯损耗应符合表4的规定。6.8光缆的机械性能试验
6.8.1机械性能测试条件
机械性能试验中光纤衰减变化需要监测时，宜采用GB/T15972.46—一2008规定的传输功率监测法，在试验期间，监测系统的稳定性引起的监测结果的不确定性应优于0.05dB。试验中光纤衰减变化量的绝对值不超过0.05dB时，可判为衰减无明显变化。允许衰减有某数值的变化时，应理解为该数值已包括不确定性在内。下列机械性能试验应在GB/T2421一1999规定的标准试验条件下实施，即应符合如下规定：
a）环境温度：15℃~35℃；
b）相对湿度：25%~75%；
c）大气压力：86kPa~106kPa。
6.8.2拉伸性能
6.8.2.1设备要求
拉伸性能测量设备通常是一台垂直拉力机，它应能使受试光纤以恒定伸长速率平稳移动。为了防正光纤在夹持点断裂，宜采用适当措施来避免在夹持点光纤受到过分的应力。6.8.2.2试样要求
受试试样在两夹持装置之间的长度应为100mm～200mm。试验时，如果试样在夹持点断裂，则试验应视为无效，应重新进行另一次试验。受试试样的数量应足以进行统计分析，通常不少于3。6.8.2.3试验程序
以拉伸速度100mm/min测得拉伸力一伸长率曲线，并记录4%伸长率下的拉伸力。紧套光缆拉伸8
DL/T1933.42018
前，先测试其衰减值，当拉伸伸长率达到4%时，即刻释放张力，张力释放1min后，再次测试其衰减值。
6.8.2.4合格判据
光缆试样拉伸力测试结果应符合表5的规定。光缆拉伸前后的附加衰减值应不超过0.2dB，6.8.3光缆压扁
光缆压扁试验要求如下：
a）试验方法：GB/T7424.2—2008中方法E3。b）试验条件如下：
1）负载：单芯光缆负载为7N/mm，双芯光缆负载为14N/mm；2）持续时间：3min；
3）压力方向：双芯扁平光缆时，压力应作用在光缆的扁平面上。c）合格判据：试验结束1min后，试验期间试样附加衰减值应不超过0.2dB6.8.4光缆冲击
光缆冲击试验要求如下：
a）试验方法：GB/T7424.2—2008中方法E4。b）试验条件如下：
1）撞击面半径：12.5mm；
2）冲击能量：0.2N·m；
3）冲击次数：至少3次，每个冲击点1次，每个冲击点至少相隔500mm；4）冲击位置：双芯扁平光缆时，将两根光缆分开，冲击力作用在一根光缆上。c）合格判断：紧套层应无目视可见开裂，试验结束1min后，试样附加衰减值应不超过0.2dB。6.8.5光缆反复弯曲
光缆反复弯曲试验要求如下：
a）试验方法：GB/T7424.2—2008中方法E6。b）试验条件如下：
1）弯曲半径：15mm；
2）负载：5N；
3）循环次数：1000次；
4）弯曲方向：双芯扁平光缆的弯曲方向与光缆扁平方向垂直。c）合格判据：紧套层应无目视可见开裂，试验结束1min后，试样附加衰减值应不超过0.2dB。如果紧套层在夹持点发生开裂，试验结果视为无效，应重新取样试验。6.8.6
光缆扭转
单芯光缆扭转试验要求如下：
a）试验方法：GB/T7424.2—2008方法E7。b）试验条件如下：
1）轴向张力：20N；
2）受扭长度：250mm；
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
