DL/T 1971-2019
基本信息
标准号： DL/T 1971-2019
中文名称：水轮发电机组状态在线监测系统运行及维护规程
标准类别：电力行业标准(DL)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：10951003
相关标签： 水轮 发电机组 状态 在线 监测 系统 运行 维护 规程
标准分类号
关联标准
出版信息
相关单位信息
标准简介
DL/T 1971-2019.Code of operation and maintenance for online condition monitoring system of hydro-generator sets.
1范围
DL/T 1971规定了水轮发电机组状态在线监测系统运行、维护、检修、试验等技术要求。
DL/T 1971适用于大、中型水电站水轮发电机组状态在线监测系统。小型水电站水轮发电机组在线监测系统可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包含所有的修改单)适用于本文件。
GBT 28570水轮发 电机组状态在线监测系统技术导则
GB/T 50150电气装置安装工程电气设备交接试验标准
DLT 356局部放电测量仪校准规范
DLT619水电厂自动化元件(装置)及其系统运行维护与检修试验规程
DL/T 846.4高电压测试设备通用技术条件 第 4部分:脉冲电流法局部放电测量仪
DL/T 862水电厂 自动化元件(装置)安装和验收规程
DL/T 1197水轮发 电机组状态在线监测系统技术条件
3运行与维护
3.1 运行
3.1.1一般规定
3.1.1.1在线监测 系统功能和性能应满足DLT 1197和GB/T 28570相关规定和要求。
3.1.1.2在线监测系统运行中各元件 (装置)应无渗漏、水污、油污及锈蚀现象，应无异声、无异味。
3.1.1.3运行维护人 员应进行专项培训，具备相关设备操作、维护能力。
3.1.1.4应配备适量的备 品备件.
3.1.2应通过在线监测系统的数据分析、状态报告查阅及报警确认等功能，了解被监测设备及在线监测系统运行状况。
3.1.3应定期对在线监测系统进行巡检，巡检内容应包括上位机单元、数据采集单元及传感器单元等设备的工作状态。
1范围
DL/T 1971规定了水轮发电机组状态在线监测系统运行、维护、检修、试验等技术要求。
DL/T 1971适用于大、中型水电站水轮发电机组状态在线监测系统。小型水电站水轮发电机组在线监测系统可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包含所有的修改单)适用于本文件。
GBT 28570水轮发 电机组状态在线监测系统技术导则
GB/T 50150电气装置安装工程电气设备交接试验标准
DLT 356局部放电测量仪校准规范
DLT619水电厂自动化元件(装置)及其系统运行维护与检修试验规程
DL/T 846.4高电压测试设备通用技术条件 第 4部分:脉冲电流法局部放电测量仪
DL/T 862水电厂 自动化元件(装置)安装和验收规程
DL/T 1197水轮发 电机组状态在线监测系统技术条件
3运行与维护
3.1 运行
3.1.1一般规定
3.1.1.1在线监测 系统功能和性能应满足DLT 1197和GB/T 28570相关规定和要求。
3.1.1.2在线监测系统运行中各元件 (装置)应无渗漏、水污、油污及锈蚀现象，应无异声、无异味。
3.1.1.3运行维护人 员应进行专项培训，具备相关设备操作、维护能力。
3.1.1.4应配备适量的备 品备件.
3.1.2应通过在线监测系统的数据分析、状态报告查阅及报警确认等功能，了解被监测设备及在线监测系统运行状况。
3.1.3应定期对在线监测系统进行巡检，巡检内容应包括上位机单元、数据采集单元及传感器单元等设备的工作状态。
标准图片预览
标准内容

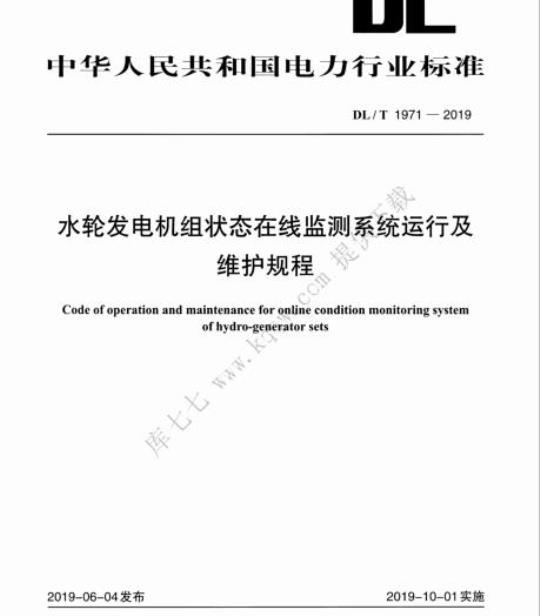

ICS27.140
中华人民共和国电力行业标准
DL/T1971—2019
水轮发电机组状态在线监测系统运行及维护规程
Code of operation and maintenance foronline condition monitoring systemof hydro-generatorsets
HiiKae
2019-06-04发布
国家能源局
2019-10-01实施
1范围·
2规范性引用文件
3运行与维护，wwW.bzxz.Net
4检修与试验…
附录A（资料性附录）
在线监测系统常见故障类型及处理方法附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
参考文献·
上位机单元定期检修项目及内容..数据采集单元检修项目及内容
在线监测系统性试验…
HriKaeeiKAca=
DL/T1971—2019
DL/T1971—2019
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本标准由中国电力企业联合会提出。本标准由电力行业水电站自动化标准化技术委员会（DL/TC17）归口。本标准起草单位：中国长江三峡集团有限公司、国网新源控股有限公司。本标准主要起草人：李友平、杨廷勇、程建、徐军、贺秀儒、桂中华、王卫国、万鹏、徐铬、尹永珍、曹长冲、徐波、王建兰。本标准为首次发布。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
iiKaeerKAca
1范围
DL/T1971—2019
水轮发电机组状态在线监测系统运行及维护规程本标准规定了水轮发电机组状态在线监测系统运行、维护、检修、试验等技术要求、本标准适用于大、中型水电站水轮发电机组状态在线监测系统。小型水电站水轮发电机组在线监测系统可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包含所有的修改单）适用于本文件。GB/T28570水轮发电机组状态在线监测系统技术导则GB/T50150电气装置安装工程电气设备交接试验标准DL/T356局部放电测量仪校准规范DL/T619水电厂自动化元件（装置）及其系统运行维护与检修试验规程DL/T846.4高电压测试设备通用技术条件第4部分：脉冲电流法局部放电测量仪DL/T862水电厂自动化元件（装置）安装和验收规程DL/T1197水轮发电机组状态在线监测系统技术条件Hiikae
3运行与维护
3.1运行
3.1.1一般规定
3.1.1.1在线监测系统功能和性能应满足DL/T1197和GB/T28570相关规定和要求。3.1.1.2在线监测系统运行中各元件（装置）应无渗漏、水污、油污及锈蚀现象，应无异声、无异味。3.1.1.3运行维护人员应进行专项培训，具备相关设备操作、维护能力。3.1.1.4应配备适量的备品备件。3.1.2应通过在线监测系统的数据分析、状态报告查阅及报警确认等功能，了解被监测设备及在线监测系统运行状况。
3.1.3应定期对在线监测系统进行巡检，巡检内容应包括上位机单元、数据采集单元及传感器单元等设备的工作状态。
3.1.4对在线监测系统报警信息应及时确认，必要时应到现场确认或及时报告值班负责人或维护人员。3.1.5在线监测系统有重要报警信号（如设备掉电、数据存储故障、系统通信故障等）时，应及时联系维护人员进行处理。
3.2维护
3.2.1一般规定
3.2.1.1维护内容包括日常巡检、定期维护和缺陷处理。3.2.1.2在线监测系统的维护、技术改进等工作应设置专用台账并及时记录相关内容，涉及软件修改、1
DL/T1971—2019
升级等工作应提前进行软件备份，做好软件版本管理；涉及硬件设备更换工作应提前做好防静电措施，并做好事故防范，必要时做好系统备份及数据备份；涉及对外通信工作应取得对方许可后方可进行。3.2.1.3日常巡检宜每周一次，定期维护宜半年一次（可结合机组设备检修工作进行）。发现的缺陷应及时处理，对不具备条件处理的缺陷或故障，应做好跟踪记录，确保其处于可控状态，并在条件具备时及时予以消除。
2上位机单元
日常巡检
1）应检查以下硬件设备工作状态：a)
主机设备：
人机接口设备：
网络设备；
网络安全设备。
2）应检查以下软件工作状态：
a）进程；
数据采集与处理；
报警功能；
通信功能：
数据备份（如数据自动备份失效，应进行手动备份）iiKaee
3）应检查以下性能参数：
CPU负荷率：
内存使用率；
磁盘空间；
网络使用率。
应检查环境温度及湿度。
应检查系统时钟同步功能。
定期维护
应备份软件、数据库及配置文件；应清扫服务器、工作站、光纤传输设备、网络安全设备及盘柜等应整理磁盘空间：
应升级防病毒库代码；
应升级软件版本。
数据采集单元
日常巡检应检查以下内容：
装置状态：
b）工作电源；
c）人机接口；
d）数据采集状态：
故障报警；
数据通信状态：
g）风扇状态。
3.2.3.2定期维护应包含以下内容：软件、数据库（如有）及文件系统备份；a)
数据采集装置、工控机及盘柜等相关设备清扫：b）
磁盘空间整理；
病毒库升级；
软件版本升级。
3.2.4传感器单元
日常巡检
可结合上位机单元或数据采集单元日常巡检工作进行。3.2.4.2
2定期维护
DL/T1971—2019
可与被监测设备维护工作同步进行，维护方法参照DL/T862和DL/T619的相关规定执行。5常见故障类型及处理方法
参见附录A。
4检修与试验
4.1检修
一般规定
KaeeiKAca
检修内容应包括遗留缺陷处理及定期检修项目。定期检修项目包括停电前检查和备份、停电后4.1.1.1
检查处理、检修后上电检查。
4.1.1.2上位机单元定期检修宜每年一次，数据采集单元及传感器单元定期检修应与被监测设备检修同步进行。
4.1.1.3检修应符合检修工艺要求，包括检查设备名称、型号、各零部件的位置和方向、图纸与现场是否相符等，检查情况应记录，设备更换情况应记录。4.1.1.4检修前应梳理遗留缺陷，并准备所需的备品备件、工器具等物资材料。4.1.1.5检修模件时，检修人员应佩戴防静电手环。4.1.1.6在线监测系统检修完毕后应进行系统性检查，验收合格后方可投入运行。4.1.2
2上位机单元
检修项目及内容参见附录B。
4.1.3数据采集单元
检修项目及内容参见附录C。
4.1.4传感器单元
4.1.4.1振动、摆度、压力脉动传感器1）检修按照DL/T862和DL/T619的相关规定进行。3
DL/T1971—2019
2）下列情况时，应校验传感器，方法参见DL/T862，合格后方可使用：a）连续使用4年及以上；
b）输出值明显异常；
c）机组B级及以上检修：
d）备品备件使用前。
3）检修后，应满足以下要求：
传感器电缆及现地前置器输入输出电缆应连接完好、端子紧固、接线正确，机架、顶盖等a）
位置处的电缆接头无油污浸泽：传感器安装支架或底座应牢固，位置无异常，安装间隙满足相关技术条件要求：b）
c）摆度传感器测量面应无划痕；d）键相凸块或凹槽应完好，位置无异常；键相传感器应无转速突变现象；e
f）压力脉动传感器连接管路应畅通，连接处无渗漏；g）压力脉动传感器连接管路排空后首次运行时，应对管路进行排气处理；h）传感器工作正常。
发电机空气间隙和磁通密度传感器1）机组设备B级及以上检修时，宜在转子吊出后对传感器进行校验。检修后，应满足以下要求：
a）传感器贴片及引线牢固可靠，贴片表面无伤痕，引线无折痕、伤痕，绝缘无损伤；b）传感器信号电缆无老化，接地牢固可靠：ik
c）前置器外观完好，无损伤、氧化或烧黑现象，产品标识清晰明确，紧固件无松动或损伤；d）传感器工作正常。
4.1.4.3发电机局部放电耦合器
1）机组设备C级及以上检修时应对传感器进行检修。2）检修内容如下：
a）耦合器安装在发电机中性点时，定期检查周边环境和耦合器状态：b）耦合器安装在发电机出口高压侧时，应检查耦合装置外观无损坏，高压连接处牢固可靠支撑装置无松动。
3）发电机耐压试验时，应对耦合器进行耐压试验，试验方法参见GB/T50150的相关规定。4）其他检修项目按照DL/T356和DL/T846.4的相关规定执行。4.2试验
4.2.1一般规定
4.2.1.1试验前应落实试验安全措施，试验仪器应合格。4.2.1.2
试验时应一人操作，一人监护，试验内容应记录。4.2.1.3
试验后应将试验相关设备恢复至试验前状态4.2.1.4应依据相关规程规定和设备历史试验数据进行试验分析。4.2.2试验项目
包括上位机功能试验、数据采集单元试验、传感器试验和系统性试验。4.2.2.2
试验内容、方法及验收标准参见附录D。附录A
（资料性附录）
在线监测系统常见故障类型及处理方法在线监测系统常见故障类型及处理方法见表A.1。在线监测系统常见故障类型及处理方法表A.1
故障类型
传感器
信号采集
设备故障
故障现象
摆度传感器值显示异
振动传感器值显示异
压力脉动传感器值显
示异常
气隙传感器值显示异
单通道采集数据异
常，波形正常
大部分通道频繁出现
同一采集板上多通道
数据异常
大部分通道无数据显
故障定位
1.传感器及其支架松动
2.前置器、传感器损坏
3.采集卡通道损坏
4.传感器接线松动
5.传感器接头进油污
6.传感器安装位置偏移
7.传感器设备参数设置错误
1.传感器及其支架松动
2.前置器、传感器损坏
3.采集卡通道损坏。
4.传感器接线松动
5.传感器接头进油污
6.传感器设备参数设置错误
1管路堵塞
2.传感器损坏
3.采集卡通道损坏
4.传感器接线松动
5.传感器设备参数设置错误
1.前置器、传感器损坏
2.采集卡通道损坏
参数配置不正确
采集箱主板已损坏
1.采集板松动
2．采集板故障
1.键相片掉落
2.键相传感器损坏
键相传感器与键相片距离超范围3.
键相传感器信号采集板故障
DL/T1971—2019
故障处理
停机紧固传感器
停机更换前置器、传感器
更换采集卡
停机紧固传感器接线
停机清理油污，密封接头
调整传感器安装位置
重新设定传感器参数
停机紧固传感器
停机更换前置器、传感器
更换采集卡
停机紧固传感器接线
停机清理油污，密封接头
重新设定传感器参数
停机疏通管路
更换传感器
更换采集卡
紧固传感器接线
重新设定传感器参数
停机更换前置器、传感器
更换采集卡
重新配置对应通道参数或更换采集板
更换采集箱主板
排除干扰
紧固采集板
更换采集板
停机粘贴键相片
停机更换键相传感器
停机调试键相传感器与键相片距离更换键相信号采集板
DL/T1971—2019
故障类型
信号监视
设备故障
上位机单
元与数据
采集单元
通信异常
单点数据
报警信息
故障现象
机柜失电后，未报警
下位机系统无响应，
未报警
下位机重启，未报警
通道数据越限，未报
上位机全部或部分数
据显示异常
模拟量或开关量单点
数据显示异常
部分数据或报警信息
显示滞后
表A.1（续）
故障定位
1．接线松动
2．采集箱串口故障
报警模块失效
4.继电器失效
1：接线松动
2.采集箱串口故障
3．报警模块失效
4.继电器失效
1．接线松动
2．采集箱串口故障
3.报警模块失效
4.继电器失效
通道报警值设定过高
通道设定报警方式为不报警
采集箱串口故障
4．报警模块失效
5.继电器失效
1．通信进程异常
2．通信传输介质异常
通信接口异常
4．通信设备异常
5．软件配置异常
对应数据采集单元时钟不同步
2.上位机与数据采集单元点表配置不一致3．对应数据采集单元数据采集模件异常4.现地传感器异常
1.对应数据采集单元时钟不同步2.对应数据采集单元通信机CPU、内存等负荷率过高
3．对应数据采集单元通信机网络通信负荷率过高
紧固接线
故障处理
设置串口通道与软件配置端口号一致更换报警模块
更换继电器
紧固接线
设置串口通道与软件配置端口号一致更换报警模块
更换继电器
紧固接线
设置串口通道与软件配置端口号一致更换报警模块
更换继电器
重新设定报警值
设定检查报警方式为单通道报警设置串口通道与软件配置端口号一致更换报警模块
更换继电器
启动通信进程（必要时重启）
更换传输介质（光纤及双绞线）重新设置通信接口（网口及光口）更换通信设备（交换机等）
重新设置配置文件
同步上位机与对应数据采集单元时钟保持上位机与对应数据采集单元数据库点表一致
更换采集模件
更换传感器
同步上位机与对应数据采集单元时钟重启相关进程
重启相关设备
附录B
（资料性附录）
上位机单元定期检修项目及内容上位机单元定期检修项目及内容见表B.1。表B.1
上位机单元定期检修项目及内容项目
停电前检查
及备份
停电后检修
检修后
上电检查
软件功能
1.检查设备状况
2.软件、数据备份
1.设备清灰除尘
2．系统接地检查
3．端子、线缆紧固及
4.电源回路检查
5.外观、标识检查
1.配置文件检查
2．数据检查
3．报警信息检查
4.设备运行状态检查
5.磁盘空间检查
1．进程检查
2．数据库自动备份检查
数据库备份工具备份数据：
拷贝或专用工具备份软件
万用表测接地电阻
测量回路绝缘：
上电检查
通过画面抽样核对
查看报警信息表
指示灯运行状态
软件查看磁盘空间
启动进程检查程序
验收标准
完整可用
设备清洁无尘
小于12
DL/T1971—2019
记录停电前设
备运行状态
端子完好，连接紧固：
线缆完好，连接可靠，
敷设及捆扎整齐、美观
绝缘不小于1M2：
电压满足主机运行要求
外观应完好、标识应齐
备、清晰、明确
配置正确
数据显示正确
报警信息正常
指示灯正常
不低于20%的裕量
系统及应用进程运行正常
自动备份功能正常
DL/T1971—2019
附录℃
（资料性附录）
数据采集单元检修项目及内容
数据采集单元检修项目及内容见表C.1。表c.1
停电前检查
和备份
停电后检修
检修后
上电检查
软件功能
1.设备状况检查
2.软件及配置文件备份
1.设备清灰除尘
2．系统接地检查
3.端子、线缆紧固及检查
4.I/O模件检查
设备及盘柜电源回路
6.外观、标识检查
1.工作电源检查
2.设备运行状态检查
加热除湿设备
3.风机、
检查和处理
4.传感器供电电源检查
5.配置文件检查
6．数据检查
7.磁盘空间检查
1.进程检查
2.通信检查
数据采集单元检修项目及内容
备份最新文件
万用表测量回路电
阻及回路电压
万用表测量回路电压
指示灯运行状态
万用表测量
完整可用
验收标准
设备清洁无尘
接地线完好，连接牢固
模件插头对应的卡簧应无变形、松动：各接线端子的接线号应齐备，接线应整齐美观，无裸露
紧固无松动
人电源线完好，连接可靠，回路电压正常
外观应完好、标识应齐备、清
晰、明确
回路电压正常
指示灯正常
工作正常
传感器供电电源正常
配置文件正确
数据显示正确
不低于20%的裕量
进程启动正常
数据传输正常
记录停电前
设备运行状态
与上位机单
元联合检查
在线监测系统性试验见表D.1。
上位机
功能试验
数据采集
单元功能
传感器
单元性能
系统性
1.特征值计算及显示检查
2．越限报警检查
3.断电恢复后的自启动
4.数据有效性检查
5.数据导入导出功能检查
6.通信试验
7.电源允余试验
1.越限报警
2.断电恢复后的自启动
3.AO输出试验
4.AI输入试验
5.电源切换装置试验
1.摆度传感器
2.振动传感器
3.压力脉动传感器
4.气隙传感器
1.振动测量
2．摆度测量
3.压力脉动测量
附录D
（资料性附录）
在线监测系统性试验
在线监测系统性试验
试验条件及方法
抽测信号模拟
抽测信号模拟
断电后重启
人机界面或数据库查询工具查询人机界面导入导出功能键
通信故障模拟
轮流断掉任意一路电源
抽测信号模拟
断电后重启
抽测信号设定输出值，测量AO端口电压或电流值？
抽测AI端口输入电压或电流
先断一路电源，恢复后再断另一路电源停机状态下，检查摆度传感器静态输出电压
停机状态下检查振动传感器的静态输出电压
停机状态下检查压力脉动传感器静态输出电流
停机状态下，检查气隙传感器输出电压停机状态下，检查振动传感器的静态输出电压，及上位机数据显示值
停机状态下，检查摆度传感器静态输出电压，及上位机数据显示值
停机状态下检查压力脉动传感器静态输出电流，及上位机压力显示值
DL/T1971—2019
验收标准
特征值显示正常
报警动作正常
重启后系统运行正常
数据值显示正常
导入导出数据正常
正确报警
上位机系统工作正常
正确报警
重启后系统运行正常
测量值与设定值一致
显示值与输入值一致
数据采集单元工作正常
电压输出值符合传感器安装
电压值在正常范围
电流输出值为4mA~20mA，
且换算的压力值与实际测量值
电压值在正常范围
电压值在正常范围
上位机静态电压输出值与传
感器间隙相符
电流输出值为4mA～20mA，
上位机压力显示值与实际测量
值相符
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国电力行业标准
DL/T1971—2019
水轮发电机组状态在线监测系统运行及维护规程
Code of operation and maintenance foronline condition monitoring systemof hydro-generatorsets
HiiKae
2019-06-04发布
国家能源局
2019-10-01实施
1范围·
2规范性引用文件
3运行与维护，wwW.bzxz.Net
4检修与试验…
附录A（资料性附录）
在线监测系统常见故障类型及处理方法附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
参考文献·
上位机单元定期检修项目及内容..数据采集单元检修项目及内容
在线监测系统性试验…
HriKaeeiKAca=
DL/T1971—2019
DL/T1971—2019
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本标准由中国电力企业联合会提出。本标准由电力行业水电站自动化标准化技术委员会（DL/TC17）归口。本标准起草单位：中国长江三峡集团有限公司、国网新源控股有限公司。本标准主要起草人：李友平、杨廷勇、程建、徐军、贺秀儒、桂中华、王卫国、万鹏、徐铬、尹永珍、曹长冲、徐波、王建兰。本标准为首次发布。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
iiKaeerKAca
1范围
DL/T1971—2019
水轮发电机组状态在线监测系统运行及维护规程本标准规定了水轮发电机组状态在线监测系统运行、维护、检修、试验等技术要求、本标准适用于大、中型水电站水轮发电机组状态在线监测系统。小型水电站水轮发电机组在线监测系统可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包含所有的修改单）适用于本文件。GB/T28570水轮发电机组状态在线监测系统技术导则GB/T50150电气装置安装工程电气设备交接试验标准DL/T356局部放电测量仪校准规范DL/T619水电厂自动化元件（装置）及其系统运行维护与检修试验规程DL/T846.4高电压测试设备通用技术条件第4部分：脉冲电流法局部放电测量仪DL/T862水电厂自动化元件（装置）安装和验收规程DL/T1197水轮发电机组状态在线监测系统技术条件Hiikae
3运行与维护
3.1运行
3.1.1一般规定
3.1.1.1在线监测系统功能和性能应满足DL/T1197和GB/T28570相关规定和要求。3.1.1.2在线监测系统运行中各元件（装置）应无渗漏、水污、油污及锈蚀现象，应无异声、无异味。3.1.1.3运行维护人员应进行专项培训，具备相关设备操作、维护能力。3.1.1.4应配备适量的备品备件。3.1.2应通过在线监测系统的数据分析、状态报告查阅及报警确认等功能，了解被监测设备及在线监测系统运行状况。
3.1.3应定期对在线监测系统进行巡检，巡检内容应包括上位机单元、数据采集单元及传感器单元等设备的工作状态。
3.1.4对在线监测系统报警信息应及时确认，必要时应到现场确认或及时报告值班负责人或维护人员。3.1.5在线监测系统有重要报警信号（如设备掉电、数据存储故障、系统通信故障等）时，应及时联系维护人员进行处理。
3.2维护
3.2.1一般规定
3.2.1.1维护内容包括日常巡检、定期维护和缺陷处理。3.2.1.2在线监测系统的维护、技术改进等工作应设置专用台账并及时记录相关内容，涉及软件修改、1
DL/T1971—2019
升级等工作应提前进行软件备份，做好软件版本管理；涉及硬件设备更换工作应提前做好防静电措施，并做好事故防范，必要时做好系统备份及数据备份；涉及对外通信工作应取得对方许可后方可进行。3.2.1.3日常巡检宜每周一次，定期维护宜半年一次（可结合机组设备检修工作进行）。发现的缺陷应及时处理，对不具备条件处理的缺陷或故障，应做好跟踪记录，确保其处于可控状态，并在条件具备时及时予以消除。
2上位机单元
日常巡检
1）应检查以下硬件设备工作状态：a)
主机设备：
人机接口设备：
网络设备；
网络安全设备。
2）应检查以下软件工作状态：
a）进程；
数据采集与处理；
报警功能；
通信功能：
数据备份（如数据自动备份失效，应进行手动备份）iiKaee
3）应检查以下性能参数：
CPU负荷率：
内存使用率；
磁盘空间；
网络使用率。
应检查环境温度及湿度。
应检查系统时钟同步功能。
定期维护
应备份软件、数据库及配置文件；应清扫服务器、工作站、光纤传输设备、网络安全设备及盘柜等应整理磁盘空间：
应升级防病毒库代码；
应升级软件版本。
数据采集单元
日常巡检应检查以下内容：
装置状态：
b）工作电源；
c）人机接口；
d）数据采集状态：
故障报警；
数据通信状态：
g）风扇状态。
3.2.3.2定期维护应包含以下内容：软件、数据库（如有）及文件系统备份；a)
数据采集装置、工控机及盘柜等相关设备清扫：b）
磁盘空间整理；
病毒库升级；
软件版本升级。
3.2.4传感器单元
日常巡检
可结合上位机单元或数据采集单元日常巡检工作进行。3.2.4.2
2定期维护
DL/T1971—2019
可与被监测设备维护工作同步进行，维护方法参照DL/T862和DL/T619的相关规定执行。5常见故障类型及处理方法
参见附录A。
4检修与试验
4.1检修
一般规定
KaeeiKAca
检修内容应包括遗留缺陷处理及定期检修项目。定期检修项目包括停电前检查和备份、停电后4.1.1.1
检查处理、检修后上电检查。
4.1.1.2上位机单元定期检修宜每年一次，数据采集单元及传感器单元定期检修应与被监测设备检修同步进行。
4.1.1.3检修应符合检修工艺要求，包括检查设备名称、型号、各零部件的位置和方向、图纸与现场是否相符等，检查情况应记录，设备更换情况应记录。4.1.1.4检修前应梳理遗留缺陷，并准备所需的备品备件、工器具等物资材料。4.1.1.5检修模件时，检修人员应佩戴防静电手环。4.1.1.6在线监测系统检修完毕后应进行系统性检查，验收合格后方可投入运行。4.1.2
2上位机单元
检修项目及内容参见附录B。
4.1.3数据采集单元
检修项目及内容参见附录C。
4.1.4传感器单元
4.1.4.1振动、摆度、压力脉动传感器1）检修按照DL/T862和DL/T619的相关规定进行。3
DL/T1971—2019
2）下列情况时，应校验传感器，方法参见DL/T862，合格后方可使用：a）连续使用4年及以上；
b）输出值明显异常；
c）机组B级及以上检修：
d）备品备件使用前。
3）检修后，应满足以下要求：
传感器电缆及现地前置器输入输出电缆应连接完好、端子紧固、接线正确，机架、顶盖等a）
位置处的电缆接头无油污浸泽：传感器安装支架或底座应牢固，位置无异常，安装间隙满足相关技术条件要求：b）
c）摆度传感器测量面应无划痕；d）键相凸块或凹槽应完好，位置无异常；键相传感器应无转速突变现象；e
f）压力脉动传感器连接管路应畅通，连接处无渗漏；g）压力脉动传感器连接管路排空后首次运行时，应对管路进行排气处理；h）传感器工作正常。
发电机空气间隙和磁通密度传感器1）机组设备B级及以上检修时，宜在转子吊出后对传感器进行校验。检修后，应满足以下要求：
a）传感器贴片及引线牢固可靠，贴片表面无伤痕，引线无折痕、伤痕，绝缘无损伤；b）传感器信号电缆无老化，接地牢固可靠：ik
c）前置器外观完好，无损伤、氧化或烧黑现象，产品标识清晰明确，紧固件无松动或损伤；d）传感器工作正常。
4.1.4.3发电机局部放电耦合器
1）机组设备C级及以上检修时应对传感器进行检修。2）检修内容如下：
a）耦合器安装在发电机中性点时，定期检查周边环境和耦合器状态：b）耦合器安装在发电机出口高压侧时，应检查耦合装置外观无损坏，高压连接处牢固可靠支撑装置无松动。
3）发电机耐压试验时，应对耦合器进行耐压试验，试验方法参见GB/T50150的相关规定。4）其他检修项目按照DL/T356和DL/T846.4的相关规定执行。4.2试验
4.2.1一般规定
4.2.1.1试验前应落实试验安全措施，试验仪器应合格。4.2.1.2
试验时应一人操作，一人监护，试验内容应记录。4.2.1.3
试验后应将试验相关设备恢复至试验前状态4.2.1.4应依据相关规程规定和设备历史试验数据进行试验分析。4.2.2试验项目
包括上位机功能试验、数据采集单元试验、传感器试验和系统性试验。4.2.2.2
试验内容、方法及验收标准参见附录D。附录A
（资料性附录）
在线监测系统常见故障类型及处理方法在线监测系统常见故障类型及处理方法见表A.1。在线监测系统常见故障类型及处理方法表A.1
故障类型
传感器
信号采集
设备故障
故障现象
摆度传感器值显示异
振动传感器值显示异
压力脉动传感器值显
示异常
气隙传感器值显示异
单通道采集数据异
常，波形正常
大部分通道频繁出现
同一采集板上多通道
数据异常
大部分通道无数据显
故障定位
1.传感器及其支架松动
2.前置器、传感器损坏
3.采集卡通道损坏
4.传感器接线松动
5.传感器接头进油污
6.传感器安装位置偏移
7.传感器设备参数设置错误
1.传感器及其支架松动
2.前置器、传感器损坏
3.采集卡通道损坏。
4.传感器接线松动
5.传感器接头进油污
6.传感器设备参数设置错误
1管路堵塞
2.传感器损坏
3.采集卡通道损坏
4.传感器接线松动
5.传感器设备参数设置错误
1.前置器、传感器损坏
2.采集卡通道损坏
参数配置不正确
采集箱主板已损坏
1.采集板松动
2．采集板故障
1.键相片掉落
2.键相传感器损坏
键相传感器与键相片距离超范围3.
键相传感器信号采集板故障
DL/T1971—2019
故障处理
停机紧固传感器
停机更换前置器、传感器
更换采集卡
停机紧固传感器接线
停机清理油污，密封接头
调整传感器安装位置
重新设定传感器参数
停机紧固传感器
停机更换前置器、传感器
更换采集卡
停机紧固传感器接线
停机清理油污，密封接头
重新设定传感器参数
停机疏通管路
更换传感器
更换采集卡
紧固传感器接线
重新设定传感器参数
停机更换前置器、传感器
更换采集卡
重新配置对应通道参数或更换采集板
更换采集箱主板
排除干扰
紧固采集板
更换采集板
停机粘贴键相片
停机更换键相传感器
停机调试键相传感器与键相片距离更换键相信号采集板
DL/T1971—2019
故障类型
信号监视
设备故障
上位机单
元与数据
采集单元
通信异常
单点数据
报警信息
故障现象
机柜失电后，未报警
下位机系统无响应，
未报警
下位机重启，未报警
通道数据越限，未报
上位机全部或部分数
据显示异常
模拟量或开关量单点
数据显示异常
部分数据或报警信息
显示滞后
表A.1（续）
故障定位
1．接线松动
2．采集箱串口故障
报警模块失效
4.继电器失效
1：接线松动
2.采集箱串口故障
3．报警模块失效
4.继电器失效
1．接线松动
2．采集箱串口故障
3.报警模块失效
4.继电器失效
通道报警值设定过高
通道设定报警方式为不报警
采集箱串口故障
4．报警模块失效
5.继电器失效
1．通信进程异常
2．通信传输介质异常
通信接口异常
4．通信设备异常
5．软件配置异常
对应数据采集单元时钟不同步
2.上位机与数据采集单元点表配置不一致3．对应数据采集单元数据采集模件异常4.现地传感器异常
1.对应数据采集单元时钟不同步2.对应数据采集单元通信机CPU、内存等负荷率过高
3．对应数据采集单元通信机网络通信负荷率过高
紧固接线
故障处理
设置串口通道与软件配置端口号一致更换报警模块
更换继电器
紧固接线
设置串口通道与软件配置端口号一致更换报警模块
更换继电器
紧固接线
设置串口通道与软件配置端口号一致更换报警模块
更换继电器
重新设定报警值
设定检查报警方式为单通道报警设置串口通道与软件配置端口号一致更换报警模块
更换继电器
启动通信进程（必要时重启）
更换传输介质（光纤及双绞线）重新设置通信接口（网口及光口）更换通信设备（交换机等）
重新设置配置文件
同步上位机与对应数据采集单元时钟保持上位机与对应数据采集单元数据库点表一致
更换采集模件
更换传感器
同步上位机与对应数据采集单元时钟重启相关进程
重启相关设备
附录B
（资料性附录）
上位机单元定期检修项目及内容上位机单元定期检修项目及内容见表B.1。表B.1
上位机单元定期检修项目及内容项目
停电前检查
及备份
停电后检修
检修后
上电检查
软件功能
1.检查设备状况
2.软件、数据备份
1.设备清灰除尘
2．系统接地检查
3．端子、线缆紧固及
4.电源回路检查
5.外观、标识检查
1.配置文件检查
2．数据检查
3．报警信息检查
4.设备运行状态检查
5.磁盘空间检查
1．进程检查
2．数据库自动备份检查
数据库备份工具备份数据：
拷贝或专用工具备份软件
万用表测接地电阻
测量回路绝缘：
上电检查
通过画面抽样核对
查看报警信息表
指示灯运行状态
软件查看磁盘空间
启动进程检查程序
验收标准
完整可用
设备清洁无尘
小于12
DL/T1971—2019
记录停电前设
备运行状态
端子完好，连接紧固：
线缆完好，连接可靠，
敷设及捆扎整齐、美观
绝缘不小于1M2：
电压满足主机运行要求
外观应完好、标识应齐
备、清晰、明确
配置正确
数据显示正确
报警信息正常
指示灯正常
不低于20%的裕量
系统及应用进程运行正常
自动备份功能正常
DL/T1971—2019
附录℃
（资料性附录）
数据采集单元检修项目及内容
数据采集单元检修项目及内容见表C.1。表c.1
停电前检查
和备份
停电后检修
检修后
上电检查
软件功能
1.设备状况检查
2.软件及配置文件备份
1.设备清灰除尘
2．系统接地检查
3.端子、线缆紧固及检查
4.I/O模件检查
设备及盘柜电源回路
6.外观、标识检查
1.工作电源检查
2.设备运行状态检查
加热除湿设备
3.风机、
检查和处理
4.传感器供电电源检查
5.配置文件检查
6．数据检查
7.磁盘空间检查
1.进程检查
2.通信检查
数据采集单元检修项目及内容
备份最新文件
万用表测量回路电
阻及回路电压
万用表测量回路电压
指示灯运行状态
万用表测量
完整可用
验收标准
设备清洁无尘
接地线完好，连接牢固
模件插头对应的卡簧应无变形、松动：各接线端子的接线号应齐备，接线应整齐美观，无裸露
紧固无松动
人电源线完好，连接可靠，回路电压正常
外观应完好、标识应齐备、清
晰、明确
回路电压正常
指示灯正常
工作正常
传感器供电电源正常
配置文件正确
数据显示正确
不低于20%的裕量
进程启动正常
数据传输正常
记录停电前
设备运行状态
与上位机单
元联合检查
在线监测系统性试验见表D.1。
上位机
功能试验
数据采集
单元功能
传感器
单元性能
系统性
1.特征值计算及显示检查
2．越限报警检查
3.断电恢复后的自启动
4.数据有效性检查
5.数据导入导出功能检查
6.通信试验
7.电源允余试验
1.越限报警
2.断电恢复后的自启动
3.AO输出试验
4.AI输入试验
5.电源切换装置试验
1.摆度传感器
2.振动传感器
3.压力脉动传感器
4.气隙传感器
1.振动测量
2．摆度测量
3.压力脉动测量
附录D
（资料性附录）
在线监测系统性试验
在线监测系统性试验
试验条件及方法
抽测信号模拟
抽测信号模拟
断电后重启
人机界面或数据库查询工具查询人机界面导入导出功能键
通信故障模拟
轮流断掉任意一路电源
抽测信号模拟
断电后重启
抽测信号设定输出值，测量AO端口电压或电流值？
抽测AI端口输入电压或电流
先断一路电源，恢复后再断另一路电源停机状态下，检查摆度传感器静态输出电压
停机状态下检查振动传感器的静态输出电压
停机状态下检查压力脉动传感器静态输出电流
停机状态下，检查气隙传感器输出电压停机状态下，检查振动传感器的静态输出电压，及上位机数据显示值
停机状态下，检查摆度传感器静态输出电压，及上位机数据显示值
停机状态下检查压力脉动传感器静态输出电流，及上位机压力显示值
DL/T1971—2019
验收标准
特征值显示正常
报警动作正常
重启后系统运行正常
数据值显示正常
导入导出数据正常
正确报警
上位机系统工作正常
正确报警
重启后系统运行正常
测量值与设定值一致
显示值与输入值一致
数据采集单元工作正常
电压输出值符合传感器安装
电压值在正常范围
电流输出值为4mA~20mA，
且换算的压力值与实际测量值
电压值在正常范围
电压值在正常范围
上位机静态电压输出值与传
感器间隙相符
电流输出值为4mA～20mA，
上位机压力显示值与实际测量
值相符
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
