基本信息

标准号: CJJ/T 29-1998

中文名称:建筑排水硬聚氯乙烯管道工程技术规程

标准类别:城镇建设行业标准(CJ)

英文名称: Technical specification for building drainage rigid polyvinyl chloride pipe engineering

标准状态:现行

发布日期:1998-10-12

实施日期:1999-04-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:715907

标准分类号

中标分类号:工程建设>>给水、排水工程>>P42建筑给水、排水工程

关联标准

替代情况:替代CJJ 29-1989;CJJ 30-1989

出版信息

出版社:中国建筑工业出版社

页数:34页

标准价格:10.0 元

出版日期:1999-04-01

相关单位信息

起草人:张淼、应明康、李海光、周雪英

起草单位:上海建筑设计研究院

发布部门:中华人民共和国建设部

标准简介

为使建筑排水硬聚氯乙烯管道工程的设计、施工及验收做到技术先进、经济合理、安全适用、确保质量,制订本规程。本规程适用于建筑高度不大于100m的工业与民用建筑物内连续排放温度不大于40℃,瞬时排放温度不大于80℃的生活排水管道的设计、施工及验收。 CJJ/T 29-1998 建筑排水硬聚氯乙烯管道工程技术规程 CJJ/T29-1998 标准下载解压密码:www.bzxz.net

标准图片预览






标准内容

工程建设标准全文信息系统

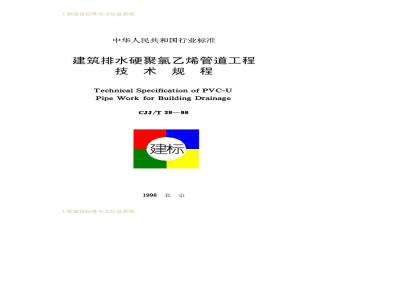

中华人民共和国行业标准
建筑排水硬聚氯乙烯管道工程
技术规程
Technical Specification of PVC-UPipe Work for Building DrainageCJJ/T29—98
1998北京
工程建设标准全文信息系统
工程建设标准全文信息系统
中华人民共和国行业标准
建筑排水硬聚氯乙烯管道工程
技术规程
Technical Specification of PVC-UPipe Work for Building DrainageCJJ/T29—98
主编单位:上海建筑设计研究院批准部门:中华人民共和国建设部施行日期:1999年4月1日
B北京
工程建设标准全文信息系统
kANiKAca
工程建设标准全文信息系统
关于发布行业标准
《建筑排水硬聚氯乙烯
管道工程技术规程》的通知
建标[1998]191号
根据建设部《关于印发1995年城建、建工工程建设行业标准制订修订项目计划(第一批)的通知》(建标[1995]175号)要求,由上海建筑设计研究院主编的《建筑排水硬聚氯乙烯管道工程技术规程》:经审查,批准为推荐性行业标准,编号CJJ/T29一98,自1999年4月1日起施行。原行业标准《建筑排水硬聚氯乙烯管道设计规范》(CJJ29一89)、《建筑排水硬聚氯乙烯管道施工及验收规范》(CJJ30一89)同时废止。本标准由建设部城镇建设标准技术归口单位建设部城市建设研究院负责管理,由上海建筑设计研究院负责具体解释工作。本标准由建设部标准定额研究所组织中国建筑工业出版社出版。
中华人民共和国建设部此内容来自标准下载网
1998年10月12日
工程建设标准全文信息系统
工程建设标准全文信息系统
根据建设部(1995)175号文的要求,规程编制组在广泛调查研究,认真总结实践经验和吸取科研成果,并广泛征求意见的基础上,对原行业标准《建筑排水硬聚氯乙烯管道设计规程》(CJJ29一89)和《建筑排水硬聚氯乙烯管道施工及验收规程》(CJJ30一89)进行了修订。
本规程的主要技术内容是:1.适用范围;2.管道布置和敷设;3.管道水力计算;4.管道粘接技术;5.楼层的立管、横管和埋地管安装施工要求,6.施工验收。修订的主要技术内容是:1.补充了在气温较高的地区管道可设置于外墙的布置方式;2.推荐管道暗设,有利于隔声降噪:3推荐H管管件,有利于管道布置紧凑,4。在温差小的地区,放宽伸缩节设置条件,5.补充管道穿地下室的施工方法和措施;6.补充出户管与室外检查井的连接的施工方法,7.删除了局部管段采用铸铁管的规定,实现了建筑物排水管道全塑化,8.补充了高层建筑明设硬聚氯乙烯管道穿越楼板、墙体的防止火灾贯穿措施,9.推荐硬聚氯乙烯排水立管的通水能力。本规程由建设部城镇建设标准技术归口单位建设部城市建设研究院归口管理,授权由主编单位负责具体解释。本规程主编单位是:上海建筑设计研究院(地址:上海石门二路258号,邮编200041)
本规程参加单位是:上海市建工设计研究院本规程主要起草人员是:张淼、应明康、李海光、周雪英工程建设标准全文信息系统
KANTKAca
工程建设标准全文信息系统
管道布置:
管道水力计算
.o.ccc.ccocc.
一般规定
管道粘接
...00...
埋地管铺设
楼层管道安装
附录A
横管水力计算图
本规程用词说明
工程建设标准全文信息系统
0000000060600000600600666
+++0000000005
“。29
工程建设标准全文信息系统
1总则
1为使建筑排水硬聚氯乙烯管道工程的设计、施工及验收做1.0.1
到技术先进、经济合理、安全适用、确保质量,制订本规程。2本规程适用于建筑高度不大于100m的工业与民用建筑1.0.2
物内连续排放温度不大于40℃,瞬时排放温度不大于80℃的生活排水管道的设计、施工及验收。1.0.3建筑排水硬聚氯乙烯管道的管材和管件应符合现行的国家标准《建筑排水用硬聚氯乙烯管材》(GB/T5836.1)、《排水用芯层发泡硬聚氯乙烯管材》(GB/T16800)和《建筑排水用硬聚氯乙烯管件》(GB/T5836.2)的要求。1.0.4建筑排水硬聚氯乙烯管道工程的设计、施工及验收除应符合本规程外,尚应符合国家现行有关标准的规定。工程建设标准全文信息系统
kANiKAca
工程建设标准全文信息系统
1防火套管Firestopingsleeves
由耐火材料和阻燃剂制成的,套在硬聚氯乙烯管外壁可阻止火势沿管道贯穿部位蔓延的管子。2.0.2
2阻火圈FirestopsCollar
由阻燃膨胀剂制成的套在硬聚氯乙烯管道外壁的套圈。火灾时,阻燃剂受热膨胀挤压聚氯乙烯管道,使之封堵,起到阻止火势蔓延的作用。
2.0.3H管HPipe
用于通气立管与排水立管连接的管件,起结合通气管的作用。2.0.4管案Pipealley
为布置管道而构筑的狭小的不进入空间。2.0.5
5补气阀Airadmittancevalve
系能自动补入空气,平衡排水管道内压力的单向空气阀。工程建设标准全文信息系统
工程建设标准全文信息系统
3设计
3.1管道布置
3.1.1管道明敷或暗敷布置应根据建筑物的性质、使用要求和建筑平面布置确定。
3.1.2在最冷月平均最低气温0℃以上,且极端最低气温一5℃以上地区,可将管道设置于外墙。3.1.3高层建筑中室内排水管道布置应符合下列规定:1立管宜暗设在管道井或管隆内。2立管明设且其管径大于或等于110mm时,在立管穿越楼层处应采取防止火灾贯穿的措施。3管径大于或等于110mm的明敷排水横支管接入管道井、管隆内的立管时,在穿越管井、管隆壁处应采取防止火灾贯穿的措施。
3.1.4横干管不宜穿越防火分区隔墙和防火墙;当不可避免确需穿越时,应在管道穿越墙体处的两侧采取防止火灾贯穿的措施。3.1.5防火套管、阻火圈等的耐火极限不宜小于管道贯穿部位的建筑构件的耐火极限。
3.1.6管道不宜布置在热源附近,当不能避免,并导致管道表面温度大于60℃时,应采取隔热措施。立管与家用灶具边缘净距不得小于0.4m。3.1.7管道不得穿越烟道、沉降缝和抗震缝。管道不宜穿越伸缩缝,当需要穿越时,应设置伸缩节。3.1.8管道穿越地下室外墙应采取防止渗漏的措施。3.1.9排水立管仅设伸顶通气管时,最低横支管与立管连接处至排出管管底的垂直距离h1不得小于表3.1.9中数值(图3.1.9)。工程建设标准全文信息系统
KAONTKAca-
工程建设标准全文信息系统
最低横支管与立管连接处至排出管管底的垂直距离建筑层数
垂直距离(m)
建筑层数
垂直距离码(m)
注:1.当立管底部、排出管管径放大一号时,可将表中垂直距离缩小一档。2.当立管底部不能满足本条及其注1的要求时,最低排水横支管应单独排出。图3.1.9最低横支管与立管连接处至排出管管底的垂直距离1一立管;2一横支管;3一排出管;4一45°弯头;5一偏心异径管3.1.10当排水立管在中间层竖向拐弯时,排水支管与排水立管、排水横管连接,应符合下列规定(图3.1.10):1排水横支管与立管底部的垂直距离h1应按本规程第3.1.9条确定。
2排水支管与横管连接点至立管底部水平距离L不得小于1.5m。
3排水竖支管与立管拐弯处的垂直距离h2不得小于0.6m。3.1.11排水立管应设伸顶通气管,顶端应设通气帽。当无条件设置伸顶通气管时,宜设置补气阀。3.1.12伸顶通气管高出屋面(含隔热层)不得小于0.3m,且应大于最大积雪厚度。在经常有人活动的屋面,通气管伸出屋面不工程建设标准全文信息系统
工程建设标准全文信息系统
图3.1.10排水支管与排水立管、横管连接1一排水支管,2一排水立管,3一排水横管,4一检查口得小于2m。
3.1.13伸顶通气管管径不宜小于排水立管管径。在最冷月平均气温低于一13℃的地区,当伸顶通气管管径小于或等于125mm时,宜从室内顶棚以下0.3m处管径放大一号,且最小管径不宜小于110mm。
3.1.14通气管的设计应符合下列规定:1通气管最小管径应按表3.1.14确定。通气管最小管径(mm)
通气管名称
器具通气管
环形通气管
通气立管
表3.1.14
2通气立管长度大于50m时,其管径应与污水立管相同。3两根及两根以上污水立管同时与一根通气立管相接时,应以最大一根污水立管按表3.1.14确定通气立管管径,且其管径不工程建设标准全文信息系统
kAoNiTKAca=
工程建设标准全文信息系统
宜小于其余任何一根污水立管管径。4结合通气管管径不宜小于通气立管管径。3.1.15结合通气管当采用H管时可隔层设置,H管与通气立管的连接点应高出卫生器具上边缘0.15m。3.1.16当生活污水立管与生活废水立管合用一根通气立管,且采用H管为连接管件时,H管可错层分别与生活污水立管和废水立管间隔连接,但最低生活污水横支管连接点以下应装设结合通气管。
管道受环境温度变化而引起的伸缩量可按下式计算:AL-L·a·At
式中△L——管道伸缩量(m);
L——管道长度(m);
α——线胀系数,采用6×10-5~8×10-5m/(m·℃);△t——温差(℃)。
3.1.18管道是否设置伸缩节,应根据环境温度变化和管道布置位置确定。
3.1.19当管道设置伸缩节时,应符合下列规定:1当层高小于或等于4m时,污水立管和通气立管应每层设一伸缩节:当层高大于4m时,其数量应根据管道设计伸缩量和伸缩节允许伸缩量计算确定。
2污水横支管、横干管、器具通气管、环形通气管和汇合通气管上无汇合管件的直线管段大于2m时,应设伸缩节,但伸缩节之间最大间距不得大于4m(图3.1.19)。3管道设计伸缩量不应大于表3.1.19中伸缩节的允许伸缩量。
伸缩节最大允许伸缩量(mm)
管径(mm)
最大允许伸缩量
工程建设标准全文信息系统
表3.1.19
工程建设标准全文信息系统
图3.1.19排水管、通气管设置伸缩节位置1一污水立管,2一专用通气立管,3一横支管;4一环形通气管,5—污水横干管,6一汇合通气管,7一伸缩节,8一弹性密封圈伸缩节,9-H管管件
3.1.20伸缩节设置位置应靠近水流汇合管件(图3.1.20),并应符合下列规定:
1立管穿越楼层处为固定支承且排水支管在楼板之下接入时,伸缩节应设置于水流汇合管件之下(图3.1.20中的(a)、工程建设标准全文信息系统
KAONTKAca=
