ICS75.020
备案号：1988—1998

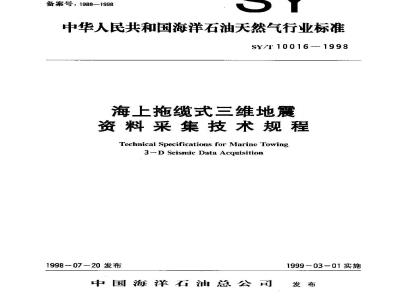

中华人民共和国海洋石油天然气行业标准SY/T10016---1998
海上拖缆式三维地震
资料采集技术规程
Technical Specifications for Marine Towing 3- D Seismic Data Acquisition1998-07-20发布
中国海洋石油总公司
1999—03—01实施
SY/T 10016—1998
1范围
2术语楚义
作业前的准备
4双源多缆配置要求
5施1技术要求
6产品评价
附录A(标准的附录)
震源美枪标准…
附录 B(标准的附录)
防录 ((提示的附录)
“作业施工报告\内容·
“仪器记录班报\内容
除录[(提示的附录)
参考覆盖标谁.·
SY/T10016—1998
近几年来，由于设备更新换代，作业方法飞跃发展，原先的拖电电缆单震源三维地震资料采集作业已发展为拖曳双源多统作业，伴随而米的水下定位系统的应用，也增加了许多新的内容，技术要求的广度利深度产·生广深刻的变化，原有的SY5295一1991深水石油地震资料采集技术规程》和Q/CXYGCT101.03一1995《深海三维地震资料采集技术标准》已不能完全满足作业需求，因此，特制订本规程以规范野外作业的技术管理。
与原标准利比，本标准增州和修改的主要技术指标要点如下：a）震源关枪标准的引入、工作压力、同步指标的提高和监测设备的增加，双源交替放炮的规定：1）电缆平衡中对深度控制器（鸟）翼角的要求：c）现场质量控制和处理系统的要求；d）电缆，震源水下定位系统的配置要求，电缆问、震源问和电缆与震源间距离误差的要求；e）安全，通讯、护航船等设备技术要求：本标准从1999年3月1日开始实施，白1999年3川1月起所有海「拖缆式-维地震资料采集件业均应符合本标准的规定；
本标准的附录A、附录B都是标准的附录：本标准的附录C、附录D都足提示的附录。本标准由中国海洋石油总公司捉出并归口管理，本标准起草单位：中海石冲地球物理勘探公司。本标雄尘要起草人：徐光周、曹占全、杨思勤、邵启群。本标准审人：王云峰。
政策性声明
海洋石油天然气行业标准出版物仅针对一般性质问题。涉及特定情况时，应查阅国家及地方的法律和法规。
海洋石油天然气行业标准出版物不承担对用户、制造商或供应商为他们雇员和其他现场作业者提供关于健康、安全及危害预防的预先通知和培训，也不承担他们在国家及地方法规下的任何责任。任何海洋石油天然气行业标准出版物的内容不能被以含蓄的或其它的方式解释为授予任何权利去制造、销售或使用涉及专利权的任何方法设备或产品，也不为任何侵犯专利权的人承担责任。通常，海洋石油天然气行业标准至少每五年进行一次复审修订或重新认定或撤销。有时，这个复审周期可延长一年，最多不超过两年。因此，出版物从出版之目起，其有效期不超过五年，除非被授权延长有效期。出版物的情况可从海洋石油天然气行业标准化技术委员会秘书处（电话010—64610022-7875，通信地址为北京235信箱海洋石油生产研究中心标准化室、邮编101149）或海洋石油天然气行业标准化技术委员会（电话010—64665361通信地址为北京100027)查明。
三元桥东京信大厦25层海洋石油科技办公室、邮编发布海洋石油天然气行业标准是为了推广已经被验证的、良好的工程技术和操作作法，它无意排除应正确判断在何时何处应用这些技术和作法的必要性。海洋石油天然气行业标准的制订和出版无意以任何方式限制任何人采用任何其它技术和作法。本标准可供任何愿意采用的人使用。海洋石油天然气行业标准化技术委员会及其标准的授权发布单位已做了不解的努力，以保证其中所含数据的准确性和可靠性。但是，海洋石油天然气行业标准化技术委员会及其标准的授权发布单位对其所出版标准不作代理、担保或保证，并特此明确表示，对因使用这些标准而造成的损失或损坏，对于使用可能与任何国家与地方的法规有矛盾的标准，以及由于使用这些标准而侵犯任何专利权所引起的后果，海洋石油天然气行业标准化技术委员会及其标准的授权发布单位均不承担任何义务和责任
中华人民共和国海洋石油天然气行业标准海上拖缆式三维地震资料采集技术规程Technical Specifications for Marine Towing3-D Seismic Data Acquisition1范围
SY/T10016—1998
本标准规定了拖缆式三维地震资料采集作业参数和质量控制技术指标等方面的常规要求。本标准适用于海上拖缆式三维地震资料采集作业的实施。高分辨率三维地震资料采集作业可以参考使用。
2术语定义
2.1羽角
电缆平均方位（或尾标方位）与设计测线方位之夹角。2.2不正常道
凡属于下列情况之一者，均为不正常道：a）不工作道或断续工作道，
怪跳道噪声大于1:0Pa(10bar）；b)
极性反转道；
漏电或绝缘电阻
小于1.0MQ
平均振幅与相邻道比较，下降幅度超过6dBe)
2.3空、废炮
凡属于下列情况之
者，为空、废炮
未记录有效数据的：
无爆炸信号的：
枪自激的；
震源同步误差大于±1ms的；
磁带盘号或测线号与班报不符且尤法查证的：有感应的记录；
无定位资料或定位资料不合格的记录3作业前的准备
3.1资料的准备
3.1.1地震采集项目可行性研究报告和采集参数及施工方案论证报告3.1.2
施工设计图
3.1.3椭球体和投影参数，
测线前绘图和数据表。
工区气象、地形和海流特征及渔业活动等3.1.5
中国海洋石油总公司1998-07-20批准1999-03-01实施
SY/T10016：1998
3.1.6各种必须的有效的册舶航行证件、安个健康和环保证件，作业许可证、人员配备及上岗证仍3.2设备及备件的准备和基本要求3.2.1记录仪器（池震仪器、磁带机和拷贝机)完成月检并备有记录。3.2.2电罗经、市学博、激光和罗经鸟静态校山符合出厂指标：3.2.3测深仪、多道监视仪、示波仪和各种打印机、绘图仪应满足作业做求。3.2.4电缆（前导、弹性段、工作段)、数字包、罗经鸟/深度传感器/定深器、声学鸟、激光系统、尾标和尾标定位系统（RGPS)按作业要求配置，并不少：30%的备用量3.2.5震源（H机、炮缆绞车、炮缆、气枪、控制器、声学鸟、激光，RGS.深度传感器和压力传感器）按件业需求配置，并有足够的气枪易损备件。3.2.6现场质量控制和处理系统应满足作业要求，3.2.7主、辅定位导航系统应成满足作业需求并能与综合导航系统正常联机运行3.2.8仪器，船舶所用的计量器具有台格印证，3.2.9通讯设备（卫尽电话、传真、数据传输设备和无线电台）按作业要求配置。3.2.10海1补给及制淡设备应满足作业需求3.2.11扩航船性能应满足作业需求（船速大于10kn续航能力多30d和抗风浪能力大于8级），有合格的与母船联络通讯设备及各类有效证件3.3电缆平衡
3.3.1电缆深度控制器（乌）翼角在土3\以内；电缆前部二个鸟和尾部二~个鸟可在15°以内。3.3.2求取辅助参数（水速、最小偏移距、各缆间的距离、能源与电缆问的距离、各震源间及各子阵列间的距离）,并绘制震源、电缆和定位网络配置图。4双源多缆配置要求
4.1电缆上配置
4. 1.1每条电缆上至少有2个水断道,第一个靠近最近接收道,第二个在第--个后至少150 mlg4.1.2每条电缆应至少每300m配备一个深度传感器/罗经鸟，第一个罗经岛放置在距船最近道25m以内，最后个罗经鸟放置在距最远道25m以内：距船尾最近的两个罗经乌和离尾标坡近的两对罗经吗间钜都不应大于100m：
4.1.3每条电缆尾部均应配置带RGPS的尾标：4.2震源[配罩
4.2.1每个源的每个子阵列爷少应配骨一.个深度传感器和一个严力传感器，深度传感器安肾在F许的前部和尾部，压力传感器安置在距最大容量枪小丁4m之内的位置。4.2.2年个震源应配置-个RCP和至少·个声学鸟4.2.3每个丧源有二个子阵以上（含个子阵)时,至少成配置二个激光镜。4.3水小定微系统网缩配置
双源多缆作业电缆应配置前部网络和尾部网络，必要时配胃中部网络。4.3.1前部网络由母船上二个声学探云（最好在船底中心线上，相距大于20m）、船能激光扫描器、电缆扩碾器微光镜、震源激北镜、电缆声学鸟（每条电缆至少应配置二个声学鸟）电缆罗经马、震源声学鸟和震源RGPS组成
4.3.2尾部网络出电缆市学（每条电缆少应配置二个学马）罗经鸟和RGPS组成，4.3.3中部网络由声学鸟（每条电缆至少配置二个声学鸟)和罗经鸟成~5施工技术要求
5.1不充许开始作业
存在下列问题之-时，不允许开始作业：2
SY/T10016-1998
a）仪器月检项口中任何项不符合山厂标准或到期限未做仪器月检；b）仪器Ⅱ检查不个格：
c）以下辅助设备之-不正常：
1）磁带机、磁盘机：
2）控制终端；
3）多道监视议；
4）测深仪；
5）各种打印和绘图设备：
6）抢同步系统显示装骨；
7）电缆水下状态显示装置;
8）现场质量控制和处理系统：
d）电缆木达到道道工作山常时；e）电缆沉放深度偏差大F+1m;
噪音水平超过下述指标：
在生产滤波档前提h,其均方根值超过0.5Pa(5ubar),在电缆前部6道，尾部3道利定深器所在道超过0.81a(8ubar）；
g）不符合第4章的配置：
h）气枪「作证力低」额定压力的95%：仁何一支枪自激;
j）抢沉放深度误差超过±1m;
k）枪系统同步误差超过=1n1s;
关掉不符合关枪标准的枪（见际录A震源关枪标准）；tn)
辅导航系统套个不正：
无法测定震源间和震源与电缆间的距离；n
震源问距、震源与电缆间距的误人于10%设计值：p
相邻电缆的问距差、头部超过设计值10%，尾部超过20%；q）电缆头、尾二对深度传感器/罗经乌其中有·对工作不正常.中间深度传感器/罗经鸟距离大于600m
5.2不允许继续忙业
存在下列题之一时，不允许继续作业：a）采集仪器出现放障；
b）出现5,1 b)情况;
5.1c3)--5)中任何设备不正常时间超过60)rrni征低一条电缆不正常道多于总道数的4%或多于2个以上相邻道；d）
出现5.1e)、5.1)的情况；
气枪工作力连续10min低于额定压力的90%；f）
出现5.1)--5.11的情况：
主导航系统做障而辅助导航系统义不能替代：出现5,1 m)-5.1a的情况;
连续空、废炮达10炮；
k）连续100炮中有20个空、废炮：电缆羽角超过15度：
双震源不能按规定交替放炮：
SY/T10016-1998
n）电缆RGPS少于一个工作正常(不正常的RGPS应在24h内修复）；0）每束线RGPS可靠数据少于70%，声学可靠数据少于60%5.3其他
除上述要求外，还应注意
生产时应使用新磁带，并要清带；a
控制；
每源每缆每40炮回放一张监视记录；每束线每条共中心点（CMP）绘制单道剖面；每个循环区结束后作出近道送加数据体：船上定位后处理至少包括：预处理、网络平差及UKOOAP1/90数据输出，并做必要的现场质量在面元覆盖次数计算时，同一面元内有效的CMP应符合炮检距唯一性原则。6产品评价
6.1应重新补作的产品
有下列情况之一的产品，应重新补作：a）水下定位网络中有拖标的节点网络平差残差大于5m，误差圆长半轴大于5m：b）不在拖标位置的定位节点的网络平差大于3m，误差椭圆长半轴大于5m；c）少于80%炮点数在此范围内的束线为废束线，应重新补做6.2应实行补炮的产品
不满足覆盖标准的面元应实行补炮（见附录D)。适用于由多枪组合的震源。
SY/T10016—1998
附录A
（标准的附录）
震源关枪标准
A1关掉坏枪，只允许由阵列中与其相同容量的备用枪来替换。关掉某只或某几只枪后，峰一峰值（Pi-Pi）不允许小于额定容量峰一峰值（Po-Po）的85%。A2
关掉某只或某几只枪后，气泡比（Pi/Bi）不允许小于额定容量气泡比（Po/Bo）的85%cA3
关枪后的频谱与原阵列的频谱相关系数大于0.98。A4
B1作业内容
B2工区概况
SY/T10016-1998
(标准的附录）
“作业施工报告”内容
I区位置，海况、气象、邻近港门、渔业活动等情况，并附有「区位置图、施工设计测线网格图、定位岸台分布图.以及工区的漱汐变化表。B3设备简况
各专业设备途行情况，作业过程中出现哪些故障.进行过哪些校验和调节（如：定位仪的校准，电缆平衡、罗经乌校准，深度传感器校准，气枪控制器的校准和调节等）B4各种专业设备施工中的操作参数B4.1仪器参数
仪器型号、采样率、记录格式、滤波特性记录长度、所用道数、记录密度。B4.2电缆参数
道数、道距、偏移距、近炮点道号、沉放深度、总长度、安装定深器、水断道、罗经鸟的个数以及电缆平面布置图，
B4.3定位导航参数
主、辅导航系统名称、型号、岸台布宵图和船1天线布置儿何图形及尺寸、各水下定位系统(包括RGPS、激光、声学等)传感器的布置图及民少。B4.4震源参数
阵列组介总容积，工作压力、沉放深度、并附有阵列组合布置图和震源子波、频谱图B5质量分析和问题
附时效分析统计表
B7附作业质量统计表和地震作业日报表8附施工的主要船、队员及驻船代表人员名单6
地震班报封面
SY/T10016—1998Www.bzxZ.net
附录C
(提示的附录）
“仪器记录班报”内容
表C1给出「地按班报封面的内容及格式表C1地震班报过面
CHSERVER'SLOX:HEAT)FR
鹿上(C.ierti：
T区（A)：
记录系统（Rewrding Sysltetn）：记录格式(Rerordirg Forwt）
记求介质(Reeording Media):
记录密虎(Rexurdirg Leusity):记录长度（Rrielag）：
果样率(Sempe Ra-e):
低截(LtFiterSlope):
离截频(1t:TelrertsSlope)：
电统资型（SenerTypx）：
中条数( No. rf Streamers):
总道数(No.uf tirsurs):
道间距(Group l:ucrval)
电缆深（Sroarepth
格业Na
东线号(im:)：
气枪类型(GmType）：
上作力(Opurating Presur)：
左源容量(Pu:r: Arrey Vohm):
有源容t(Sihrd Aray Volur):
能源深度(Gian epi)
抢控制器类型(GninContrallerFyjx:);延迟时Gun (niroller Delay)：;可(Shot Point Interval) :
(UP线泡(SP [nervalitP1ine):
相邻电缆（Adjacent Streanier)：E激(道编导)(Suhanu: Group Ne. ):从有到左(s:ld tn Pur)Stneurnicr=1 001-240
Surcaner+2
Strewner
Staer#
拖曳布置图
LAYOUTS
C2地震班报
SY/T10016-1998
表C2给出了地震班报的内容及格式。表（2地震班报
OBSERVER'SLOG
REELNO
FILESHOT
文件号
FEATHER
格林威治时间
PAGE:1
REMARKS
