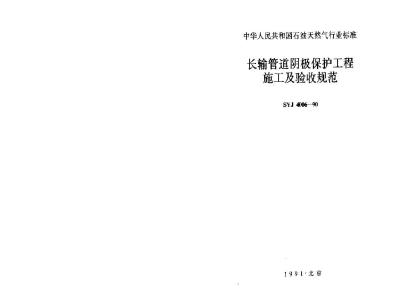

中华人民共和国石油天然气行业标准长输管道阴极保护工程
施工及验收规范
SYJ 4006-90
1991·北京
中华人民天和三
石油天然气行业标准
长输管道阴极保护工程施工及验收规范SYJ 4006-90
石江T.业出版社出版
(北京安尼19安华县二区一号楼)石油工.亚出版社印制厂非版印制新华书吉北京发行所发行
850×1168毫米2开本5/B印张12千字印1-7.0001992年5月北家第】质【992年5月北京第1次印别书号:155021·3405定价:0.39元版权专有不得额印
能源部文件
能源技(1991】639号
关于批准发布《原油电脱水设计规范》等十四项石油行业标准的通知
各有关单位:
部批准《原油电脱水设计规范》等十匹项石油工程建设标准为石油行业标准,现予发布,其编号,名称如下:序号
SYJ45-91
SYJ 46-91
SYJ 47-9
4 SYJ 4001-90
SYJ 4002-90
SYJ 4003-90
7SYI 4004-90
SYJ 40060
原油电脱水设计规范
范田注水真空脱氧设计规范
原油处理容器内部阴极保护系统的设计,安装、运行与维护
长输管道线路工程施工及验收
规范(代替SYI4001-84)
长输管道站内工艺管线工程施工及验收规范(代替SYJ4002--84)
长输道箍油泵组施工及验顺
规范(代替SYJ4003-84)
管式力热炉工程施工改验收
规范(代替SYJ4004-84)
长输管道阴被保护工程施工及bzxZ.net
验收规范(代荐SYJ4006-84)
9SYJ40.46--90六度区石油企业建筑物和构筑物抗震鉴定及加固规范
埋地钢质管道环氧煤沥育防腐层JOSYJ4047-90
施工及验收规范
11 SYI 4048-90
12SYI 4049-91
13SYJ 4050-91
14SYJ 4051-91
油气用钢制压力容器施工及验收规范
油田用钢制常压容器施工皮
验收规范
输油(气)埋地锅质管道抗震
设计规范
油气日集输工艺管道动火
安全技术规程
以上标准自一九九一年十二月一日起施行。附件:十四项标准报批材料各套中华人民共和国能源部
一九九一年七月十九日
修订说明
本规范代替《长输管道阴极保护二程施工及验收规范》:(SYJ4006—84),由中国石油天然气总公司管道局会同中国石油天然气总公司工程技术研究所,根据原石油工业部(88)油科字92号文的精神,对《长输管道阴极保护工程施工及验收期范》(SYI4006—84)进行了修订在修订过程中,以函审和会审两种方式广泛地向有关单位征求了意见,力求做到技术先进、经济合理、安全适月,确保质量,对原规范中的条文,凡现在奶适用的予以保留;凡内容三经陈旧或局限性较大的予以刑除:凡数据不准确或规定不明确之处进行修改;对己经国家鉴定并推广使用的新技术或科研成具予以补充,最后由中国石油天然气总公司基建工程局会同有关部门进行审查定搞
修订后的规范分凡章,主要内容有:总则;阴极保护管道防腐绝缘要求及绝缘法兰安装;电源设备的验收与安装,汇流点及辅助阳极的安装:测试桩的安装;查片的制作与安装埋设;牺性阳极的安装:调试;交接验收及峻1.资料等。在执行过程中,希望各单位结合工程实毁认真总结经验,注意积累资料,如发现需要修改补充之处,请将意见和有关资粒寄交河北廊坊中国石油天然气总公司管道局T.程处及天津塘沽区津瑾公路40号、中国石油天然气总公司工程技术研究所标准室中国石油天然气总公司管道局
[990年8月
第一章总则
第二章阴极保护管道防腐绝缘
要求及绝缘法兰安装
第三章电源设备的验收与安装
第四章汇流点及辅助阳极的安装第五章试桩的安装
第六章检查片的制作与安装埋设第七章牺牲阳极的安装
第八章调试
第九章交接验收及数工资料
附录一本规范用词说明
第一章 总 则
第1.0.1条为了确保长输管道阴极保护工程建设质量,特制定本规范。
第1.0.2条本规范适用于输送原油、成品游和天然气的埋地钢质干线管道及站内区域性钢质管网和容器的阴极保护工程的施工及验收。
第L.0.3条阴极保护工程施工应与主管道同步进行,并应在干线敷设后半年内投运。
第1.0.4条凡本规范未涉及部分,应按现行的有关标准规范的规定执行;本规范在执行中若与国家有关规范或标准产生矛盾,购应按国家标准规范的规定执行。第二章、阴极保护管道防腐绝缘要求及绝缘法兰安装
第2.0.1条比来脏阴极保护的输油,气道及其没施必须作好防魔绝缘处理。防腐层质量应符合现行有关标准的规定第2.0.2条管道下沟前必须进行防滴层外观检查:并用高压电火花检漏仪作点检测。回填后尚需用音频信号检漏仪检测漏点;要求连续10km检查不得超过五个漏点,施王单位交T.前应抽查管道全长的5%,不合格时加倍抽查;交工对由甲,乙、丙三方参加连续抽查管道全长的15%,不合格时必须返工处理。
第2.0.3条输油、气管道采用钢套管时:套管间应按设计要求设绝缘支撑进行电绝缘,并用500V兆欧表进行绝缘检查套管两端应采用牢固的非导电材料密封。第2.0.4条绝缘法兰应先组装、然后焊短管进行水压试骑并进行电气检查,合格后再整体焊接在管道上。水压试验应按现行的《长输管道站内工艺管线工程施工及验收规范》(SYJ4002)有关条款执行。绝缘法兰在组装焊接前,需用500V兆欧表测量其绝缘程度。绝缘电阻值以大于或等于2M9为合格。不合格者必须重新更换绝缘垫片,垫圈和套管,第三章电源设备的验收与安装
第3.01条刚极保护工程选用的电源设备及电料器对均应符合现行有关标准、规范的规定,电气设备底有铭牌和出厂合格证。
第3.0.2条阴极保护的电源设备到达施T现场、应根装箱单开箍检查清点主体设备和零附件,主体没备和零附件应产全完整。电源设备的技术文件、图纸及设备使用说明书应齐企第3.0.3条阴极保护的电弹设备应存放在气温5~40℃和对湿度小于的%,清洁、下惧,遇风、能避雨雪,飞砂,胡的场所。不得存放在调围空气中含有有害介质的地方第3.0.4条在搬运电气设备时,应防止损坏各部件和逆竭漆层
第3.0.5条阴极保护电源设备的安表应按设计和设备产品说明书要求逆行。并逆符合下列规定:,电源设备附近应无防碍通风、影响敏热的设备二、电源设备在安装时应小心轻放。不应受震动三、接线时电源电压应与设备额定电压值相符匹、接线耐应根握接线图核对交直流电压的关系:输出电源梭性应正确,并应在接线端子上注明+”、“一\梭举号五、安装完毕后,陆将电源设备积尘清除十净第3.0.6条可控硅恒电位议在安装前,首先应按:技术标泄对炎疏输人特性、漂移特、负载特性,妨干犹能力、流经参比电极的电流、防害击余波性能、过流短路保护和复信、自动报警等各项性能指标逐台进行险验,不合资希,不应验收。其验收试验接线见图3.0.6
第3.07条电源设备在送归前必须含面进行检车:各证件应齐全,连接应良好,接缓应正确,立回路各螺连接应斗固:设备接地应可靠。安装时,必须将“零位接阳线“单独用一框电继接到管道上
第3.0.8条电源装置的接地除应符合设亡要求外,尚应按照现行的《电力设备接地设计技术规程》(SDJ8)及电力设备过电压保护设计技术规程》(SDI7)的有关规定执行第3.0.9条恒电位仪所用铜一饱和硫酸铜参比电极埋设深度,蔬酸铜饱和溶液的配制及所目硫酸铜的度均符合设计却定。
恒电供妆
孕参测
位比参
数字电无装
P-8P2-型
图3.0.6可控硅恒电位夜验收试验接线图4
第四章汇流点及辅助阳极的安装第4.0.1条汇流点及辅助阳极必须严路安设计要求联接车固,不得虚接或脱焊。联接后,必须用与管道防鹰层相容的防腐材料进行防腐绝缘处理,
第4.0.2条钢铁辅助旧极装置的安装应符合示列规定一,辅助阳极的池医位置,布置,数量均应符合设计要求:二,辅助阳极应理设在十壤比阻率较低区域,但在特殊情况下,可加化学试剂或食盐进行处理。辅助阮极埋设后接地电阻不宜大于 102;
三,辅助咋极表面应清除干净,严禁涂漆、焦油和沥青;元,辅助陷极埋设质端距地面不应小于1.0m1五,辅映阳极装置的焊接必须符合现行的“长输管道站内工艺管线工程施工及验收规范》(SYI4002)中有关焊接的规定:第4.0.3条高伴铸铁和石墨辅助作极装置的安装应符合下列规定:
、高硅铸铁和石墨辅助阳极地床位置、阳极布置、数量均应符全设计规定。
,高硅铸铁和石墨辅对阳极连接电缆(引线)和羽强汇瀛电缆宦采用焊接联接。焊接放牢臣可靠:所有焊接处均应采用不氧枢脂密封绝缘,其结构为“三指匹布”,待下实后用高斥电火花检漏仪检查(用2.4kV电压】不得有任何针孔存在。三,电缆散设应符合《再缆激设》图集D164的要求四、汇潼电缆长度应留有一定裕量,以适应回填土的沉锋五、阳极四周必须填焦炭碴:其过径宜于15mm,阳极上下部的焦炭殖厚度均不宜小于200mm,四周围劣焦炭碴卓度不宜小于100mm,焦炭颗粒和固围回填十接单应良好,并应夯-5 -
实。焦炭殖中不得混人混十。
六,焦炭回填料原部必须放胃粒径为5~10mm左右的殊石或粗砂,厚度为50mm,表层回填土座高出原自然地面20lmm
七、汇流电缆与引极保护间的阳授架空线或电缆引线宜采用螺栓下子柠紧,导线端应装有调接线端子。接线应在架空线水泥杆上或屯缆引线的水泥桩的接线盒里进行,八,捕阳梭埋设前、必须按产品性能指标验收,接头必须密封,表面检查无缝隙。不合格者不得用来施工第五章测试桩的安装
第5.0.1条测试桩及其引线的安装应符合下列规定:、测试桩必须按设计要求进行施工。二;作为腐蚀控制或腐蚀测试用的引线,应注意其安装状态,应避免在管道上应力集中的管段焊接引线三,引线与管道焊接时,应先将该管段的局部防层清除干净,煤接必须牢固。焊后必须将连接处重新用与原防膜层相容的材料进行防腐绝缘处理。
四、引线的连接应在管道下沟后和土方回填前进行,五、测试桩引线焊接后,应用松软土壤回填,并应防止瑾断或砸坏引线。
六、连接头不应漏水,裸露的测试引线及管体与管件应加缘保护层:其绝缘材料应与原有的电线绝缘层和管体涂层相同第5.0.2条管道汇流点连接电缆、均压电缆及管道电流测试电缆均应在测试桩接线盒内连接第5.0.3条测试桩高出地面不应小于0.4m,测试桩数量视格,编号、标志及埋设位置应符合《埋地制质管道强制电流况极保护设计规范》(SYJ36-—89)的规定,第5.0.4条测试桩位置宜避开耕均,旧埋设相对位置不得超出设计间距土10m。在峻工资料中应真实地反映出实际位置第六章检查片的制作与安装埋设第6.0.1条检查片的材质必须与被保护体的材质相同。检查片制作尺寸,重量及处理应符合《埋地钢质检查片魔蚀速率测试方法》(SYJ29-87)的规定
第6.0.2条检查片数量及埋设位置应符合设计规定。若未作规定时,则每组检查片以12片为宜,其中六片与被保别体联接,另外六片处于自然魔蚀状态。第6.0.3条检查片应在管理单位监督下按设计要求埋设检查片的加工,处理文件,应提交上级部门管理,第6.0.4条检查片埋深应与管道底部相同,且应距管道外壁0.3m。其连线和防腐绝缘要求与测试导线相同。8 -
第七章 牺牲阳极的安装
第7.0.1条酒性阳极敷设的种类,数量、分布及连接方式应符合设计要求。
第7.0.2条牺牲阳极连接电缆和阳极钢芯采用焊接连接时,电缆绝缘外皮至少应保留501mml和制心采用尼龙线绳或其它线绳捆扎,以防电缆在搬运中折断。在焊接处和阳极面必须打磨并用酒精刷洗:干净后再用环氧树脂或相同功效的涂料和玻璃布防腐绝缘,其厚度不应小下3mm。不得有任何金属裸露牺性托极接头如图7.0.2所示。
系最树酯和疏填有临高胞糖层
阳摄连换电缆
环貢树
电缆与谢芯师接
着性阳慢神
环抑势详层
医7.0.2辆性阳被接头示意图
第7.0.3条带有焊接导线的牺性阳极在包裹前,应进行氧化皮打磨,埋设前,必须将其表面清除干净:表面不得有氧化薄膜和其他污物。
第7.0.4条插性阳极化学填包料应符合下列要求,除特殊说明外,土壤中的栖性泪极必须使用化学真包料包裹,填包料的配制应按《镁合金酒牲阳极应用技术标准(试行)》(SYI19—86)和《铭合金牺性阳极应用技术标准(SYI20--86)的有关规定执行
二、填包料的称重、混合包装宜在室内选行,且必须符合下列规定:
1.填包料以干调振荡包装为宜:以确保旧板在填包料中间部位:
2.填包料包裹袋不得用人造纤维织品制作:3.包裹好的阳极必须结实,使其在搬运过程中不产生位移
4.填包料中的膨润土部分不得用粘土代替:三、附极孔内填包料宜在现场装填。但必须保证阳极处于填包料中间位置:填包料中不得混人泥十等杂物。必须保证填包料与周围土壤密实。
第7.0.5条栖性阳极可采据钻孔或大开挖方法施工,埋设呈立式或卧式些可,通常以立式为宜,第7.0.6条牺性阳极埋设深度,位置、间距应符合设计要求,当设计无规定时,牺牲距极埋设深度应在冰冻线之下,且不应小于1.0m,埋设位置距管外壁3~5m,埋设间距2~3m第7.0.7条管道与电缆的连接必须焊接牢周。且应符合本标准第5.0.1条有关规定。
第7.0.8条电缆敷设应符合《电缆数设》图集D164的要求:电缆应标牌,敷没时应留有一定的裕量,以适应旦填土的沉降。
第7.0.9条栖性阳极连接电缆若需调节回路电流,可在管道与牺性阳极接线柱间串人调节电阻。:第7.0.10条按施工程序安装阴极的实际位置应在峻工资料中反映,每道工序必须由施工单依签字:最后由甲方认证券字。
第八章 调试
第8.0.1条强制电流和栖性阳极阴极保护装置建成后应作好调试工作,强制电流阴圾保护调试时,其电源设备给定电压应由小到大,连续可调,
第8.0.2条采用强制电流阴极保护时,管道的阴极保护毛位应符合《埋地钩质管道强制电流阴极保护设计规范》(SYJ3689)的有关规定,
第8.03条调试的保护电位以极化稳定后的保护电位为准。其极化时间不应少于三天,第8.0.4条当采用反电位法保护调试时,应先投主机(负极接管道,正极接阳极),后投辅机(正极接管道,负极接极);在停止运行时,必须先关辅机后关主机,求:
第九章交接验收及竣工资料
第9.0.1条阴极保护装置在峻工验收时,必须符合下列要一,峻验收的工程符合设计要求;二、规定提出的技术文性齐全,完整:三,按本规范规定进行外观检查,工程质量符合本规范规四,按本规范规定进行测试和检验:并作记录第9.0.2条峻工的阴极保护装置,在交接验收时,应提交下列技术文件:
一、实际施工图;
二、变更设计的证明文件:
三、制造厂提供的说明书,试验记录、产品合格证件、安装图纸等技术文件:
四、安装技术记录:
五,调试试验记录,保护电位参数;六,隐蔽工程记录(电缆款设、汇流点,阳极装置、检查片等)
第9.0.3条设计巾提供的议器,仅表在峻工验收时一起移交甲方,工程峻工后,各施工单位必须提供以上技术资料作为交工依据,汇总建立技术档案交上级主管部门、生产管理部门及施工企业自存作为指导正常阴极保护必需的原始资料知施工技术挡案。
- 12—
附录一本规范用词说明
(一)执行本规范条文时,对于要求严格程度的用词说明如下,以便在执行中区别对待,1.表示很严格,非这样做不可的用词正面词采月“必须\;
反面词采用“严禁”
2.表示严格,在正常情况下均应这样微的用词正面词采用“”;
反面词采用\不应或不得”
3.表示稍有选择,在条件汽可时首先应这样做的用词正面词采用“宜\或“可”
反面词采用*不宜”。
(二)条文中指明应按其他有关标准或规范的规定决行的写法为,“应按…执行”或“应符合要求(或“规定””,非必须按所指定的标准或规范执行的写法为,“可参照执行”-13
本规范主编单位、参加单位和主要起草人名单主编单位:中国石油天然气总公司管道局工程处参加单位:中国石油天然气总公司工程技术研究所主要起草人:郑曙光、安纯福、何炜-14
中华人民共刘屋
石油天然气行业标档
长输管道阴板保护工程
施工及验收范
SYJ 4006—90
条文说明
石油工业法液社油版
(北京安定门外安华里二区一号楼)北京颜义嘉华印刷厂版员
新华书店北京发行所发行
850X168毫米32开本3/8印张8千字印13,011993年4月北京第1版193年4月北京第1次刷书号:155021·3669定价:0.59元版权专有不得翻印
中华人民共和国石油天然气行业标准长输管道阴极保护工程
施工及验收规范
SYJ 4006—90
条文说明
1991·北京
