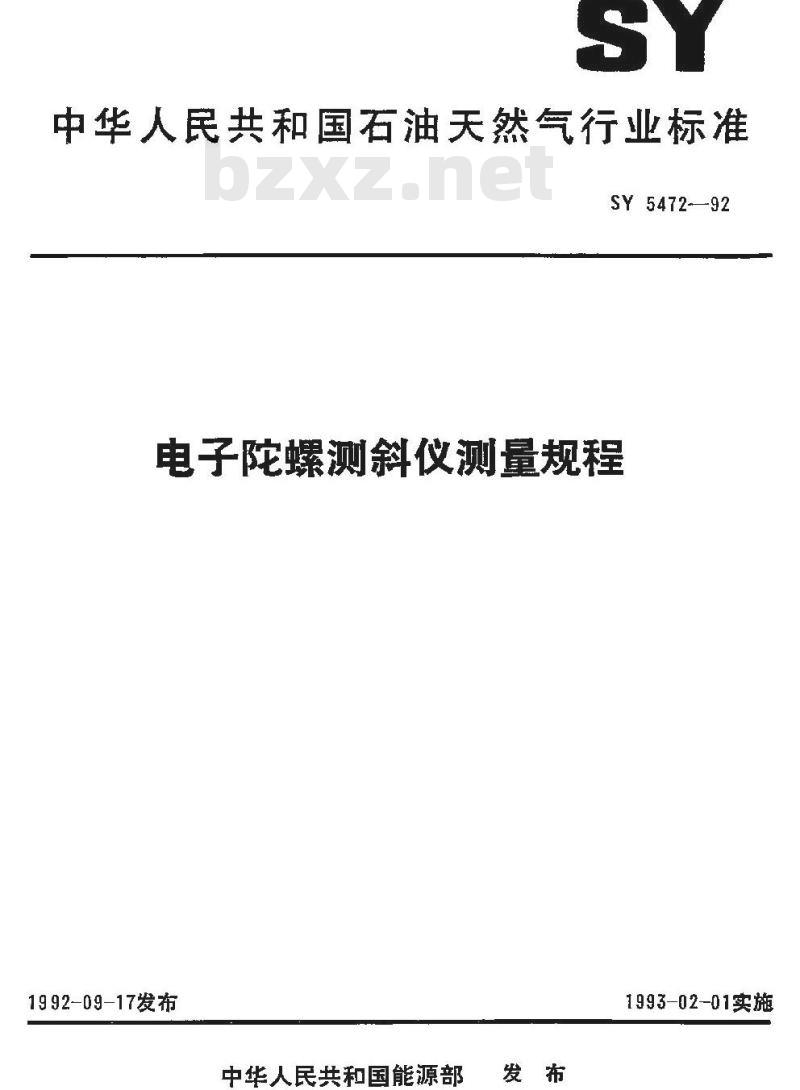

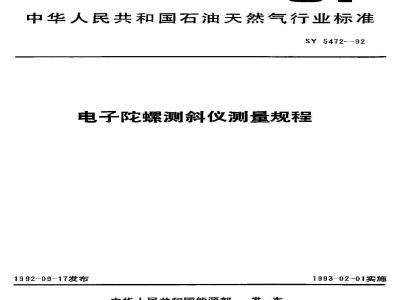

中华人民共和国石油天然气行业标准SY5472-92
电子陀螺测斜仪测量规程
1992-09-17发布
中华人民共和国能源部
1993-02-01实施

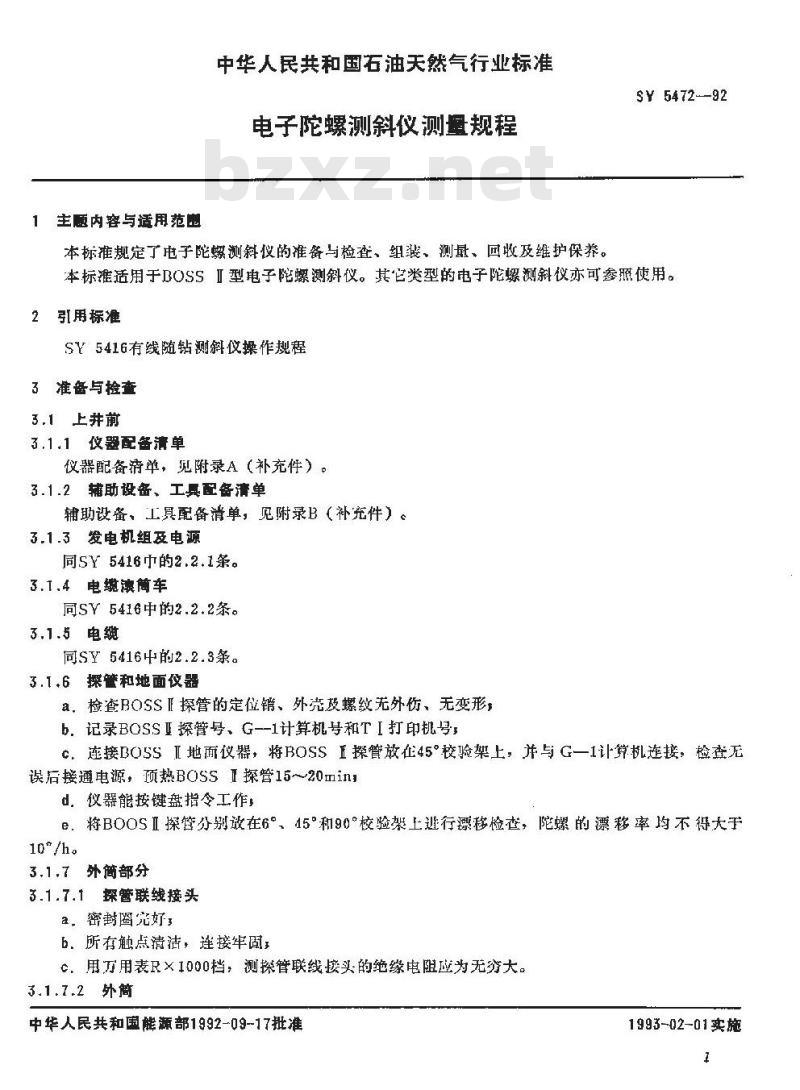

1主题内容与适用范围
中华人民共和国石油天然气行业标准电子陀螺测斜仪测量规程
本标推规定了电子陀螺测斜仪的准备与检查、组、测量、回收及维护保养。SY 5472--92
本标准适用于BOSSⅡ型电子陀螺测斜仪。其它类型的电子陀螺测斜仪亦可参照使用。2引用棕准
SY5416有线随钻测斜仪操作规程3准备与检查
3.1上井前
3,1.1仪器配备清单
仪器配备清单，见附录A（补充件）。3.1.2辅助设备、工具配备清单
辅助设备、工具配备清单，见附录B（补充件）3.1.3发电机组及电源
同SY5416巾的2.2.1条。
3.1.4电缆簡车
同SY5416中的2.2.2条。
3.1.5电缆
同SY5416中的2.2.3条。
3.1.6探管和地面仪器
a，检查BOSSⅡ探管的定位销、外壳螺纹无外伤、无变形，b.记录BOSS亚探管号、G--1计算机号和TI打印机号c，连接BOSSⅡ地面仪器，将BOSSⅡ探管放在45°校验架上，并与G一1计算机连接，检查无误后接通电源，预热BOSS探管15～20mind．仪器能按键盘指令工作，
e.将BOOSⅡ探管分别放在6°、45°和90°校验架上逊行漂移检查，陀螺的漂移率均不得大于10/h。
3.1.7外简部分
3.1.7.1探管联线接头
a。密封圈完好3
b．所有触点清洁，连接牢
C，用万用表R×1000档，测探管联线接头的绝缘电阻应为无究大。3.1.7.2外筒
中华人民共和国能源部1992-09-17批准1993-02-01卖施

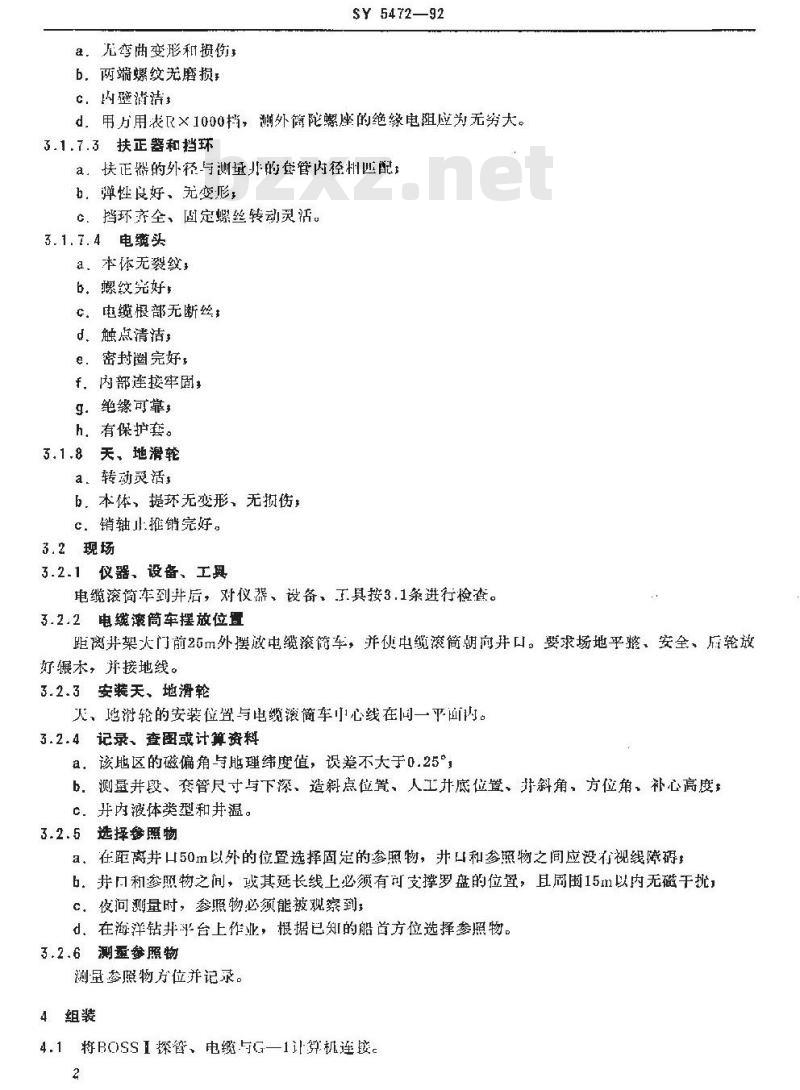

a，无弯曲变形和损伤
b.两端螺纹无磨损；
C.内壁清洁
SY 5472—92
d。用方用表R×1000挡，测外简陀螺座的绝缘电阻应为无穷大。3.1.7.3扶正器和挡环
a，快正都的外径与测北的套管内径州匹配b，弹性良好、无变形，
C、挡环齐全、固定螺丝转动灵活。3.1.7.4电缆头
a，本体无裂纹，
b。螺纹完好，
C．电缆根部无断丝，
d.触点清洁
e．密封圈完好，
f，内部连接牢固
9.绝缘可靠，
h，有保护套。
3.1.8天、地滑轮
a.转动灵活
b，本体，提环无变形，无损伤，c．销轴山推销完好。
3.2现场
3.2.1仪器、设备、工具
电缆滚简车到并后，对仪器、设备、于具按3，1条进行检查。3.2.2电缆滚筒车摆放位置
距离升架大门前25m外摆放电缆滚简车，并电缆滚筒简期向并口。要求场地平整，安全，后轮放好辗木，并接地线。
3.2.3安装天、地滑轮
天，地轮的安装位暨与电缆滚筒车心线在间一平画内。3.2.4记录、查图或计算资料
a，该地区的磁偏角与理纬度值，误差不大于0.25°b，测量并段、管尺寸与下深、造斜点位置、人工升底位置、并斜角，方位角、补心高度C.升内液体类型和并温。
3.2.5选择参照物
a、在距离井口50m以外的位置选择固定的参照物，并口和参照物之间应没有视线障碍，6，并口利参照物之问，或其延长线上必须有可支撑罗盘的位置，耳周围15m以内无磁干挑，c。夜问测量时，参照物必须能被观察到，d、在洋钻并孚台上作业，根据已知的船首方位选择参照物。3.2.6测量参照物
测量参照物方位并记录。
4组装
4.1将BOSS1探管，电缆与G一1计弹机连铵。2
SY 5472—92

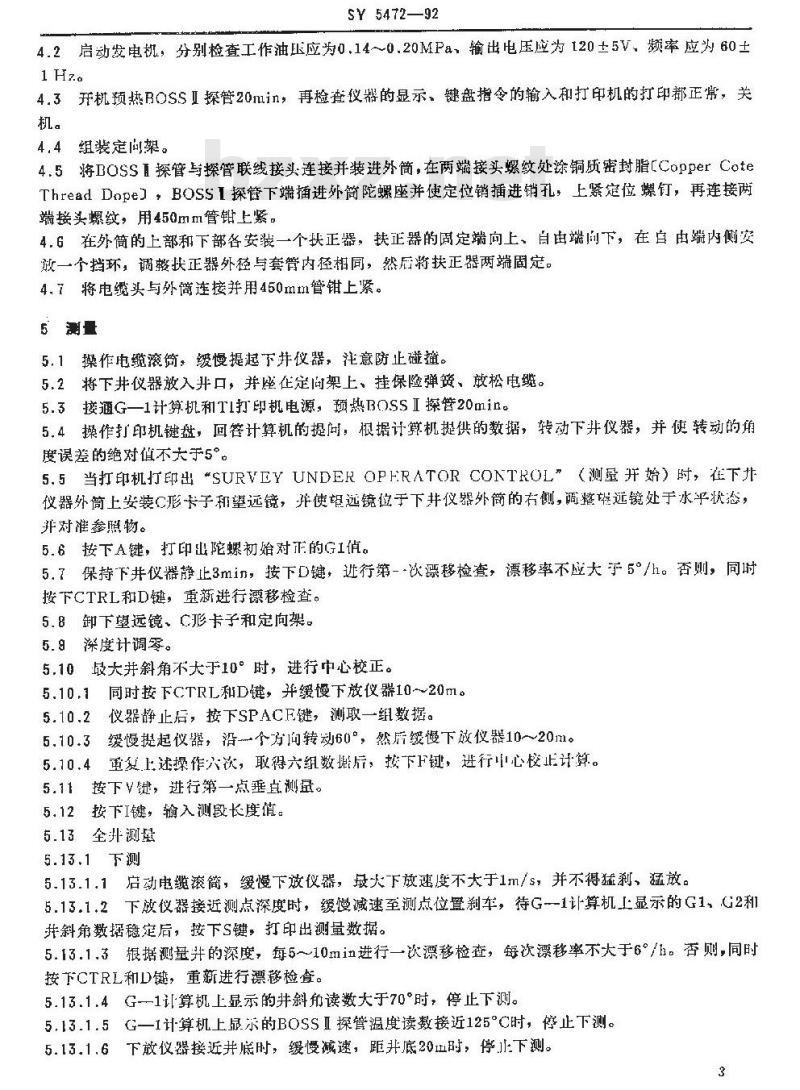

4.2启动发电机，分别检查工作油压应为0.14~~0.20MPa，输出电压应为120±5V、频率应为60土1Hz.6
4.3开机预热BOSSI探管20muin，再检查仪器的显示，键盘指令的输入和打印机的打印都正常，关机。
4.4组装定间架。
4.5将BOSS探管与探管联线接头连接并装进外筒，在两端接头螺纹处涂铜质密封脂[CopperCoteThread Dope】，BOssI探管下端插进外简陀螺座并使定位销插进销孔，上紧定位螺钉，再连接两端接头螺纹，用450mm管钳上紧。4.6在外筒的上部和下部各安装一个扶正器，扶正器的周定端向上、自由端间下，在自由端内侧安放一个挡环，调整扶正器外径与套管内径相同，然后赖扶正器两端周定。4.7将电缆头与外简连接并用450mm管钳上紧。5 测量
5.1操作电缆滚简，缓慢提起下井并仪器，注意防止碰撞。5.2将下井仪器放入并口，并座在定问架上、挂保险弹簧、放松电缆。5.3接通G一1计算机和TI打印机电源，预热BOSSI探管20min。5.4操作打印机键盘，回答计算机的提问，根据计算机提供的数据，转动下并仪器，并使转动的确度误差的绝对值不大于5°
5.5当打印机打印出SURVEYUNDEROPFRATORCONTROL”（测量开始）时，在下力器外筒上安装C形卡子和望远镜，并使架远镜位于下井仪器外简的右侧，调整雄近镜处于水乎状态，并对准参照物。
5.6按下A键，打印山陀螺初始对正的GI值。5.7保持下井仪器静止3min，按下D键，行第--次漂移检查，漂移率不应大于5°/h。否则，同时按下CTRL和D键，重新进行漂移检查。5.8卸下望远镜、C形卡子和定向架。5.9深度计调零。
5.10最大并斜角不大于10°时，进行中心校正。同时按下CTRL和D键，并缓慢下放仪器10～20m5.10,1
仪器静止后，按下SPACF键，测取一组数据。5.10.2
缓慢提起仪器，沿-个方向转动60°，然质缓慢下效仪器10~20m5.10.3
重复上述操作穴次，取得六组数搬后，按下F键，进行心校止计算。5.10.41
5.11按下V链，进行第一点垂直测至。5.12按下I键，输入测段长度值。5.13全升测量
5.13.1下测
5.13.1.1启动电缆滚简，缓慢下放仪器，最火下放速度不大于1m/s，并不得猛刹，猛放。5.13.1.2下放仪器接近测点深度时，缓慢减速至测点位置刹车，待G-1计算机L显示的G1，G2和并斜角数据稳定后，按下S键，打印出测量数据。5.13.1.3根据测量并的深度，每5～10min进行一次漂移检查，每次漂移率不大于6°/1。否则，同时按下CTRL和D，重新进行漂移检登。5.13.1.4G-1算机上显示的并斜角读数大于70°时，停止下测。5.13.1.5G一1计算机上显乐的BOSSI探管温度读数接近125C时，停止下测。5.13.1.6下放仪器接近并时，缓慢减速，距并底20时，停-下测。3

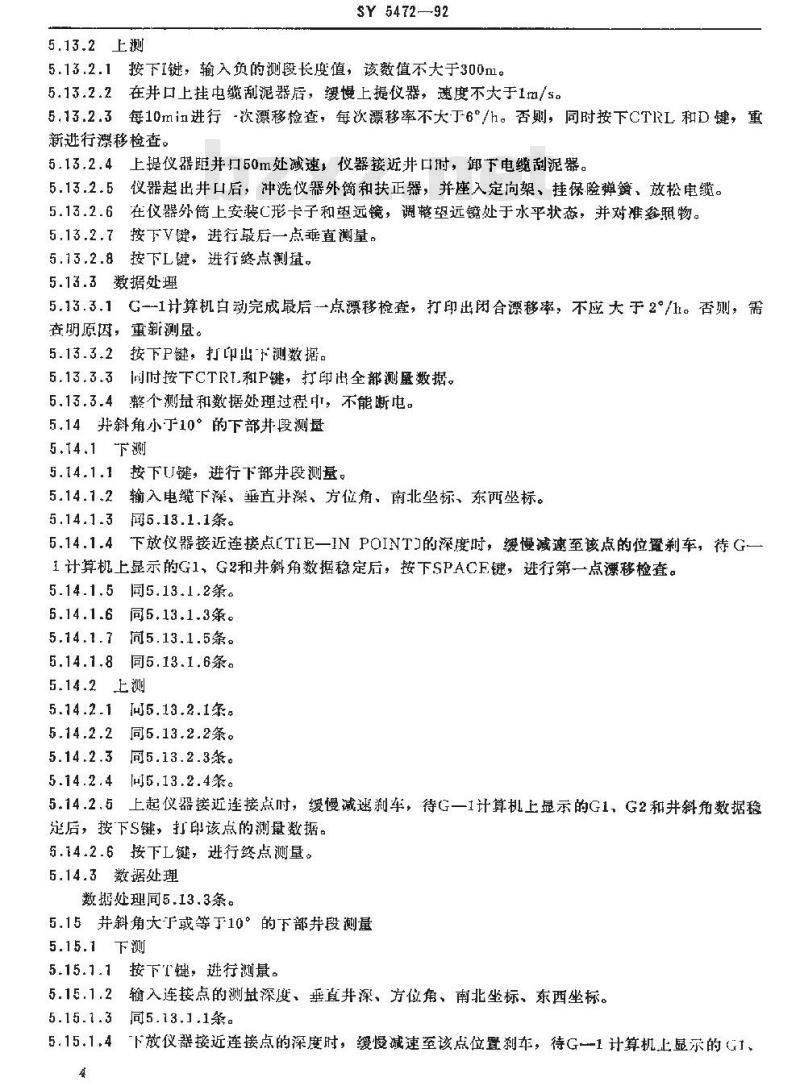

5.13.2 上测
SY5472—92
5.13.2.1按下I键，输入负的测段长度值，该数值不大于300m5.13.2.2在并口上挂电缆刮泥器后，缓慢上提仪器，速度不大于1m/s。5.13.2.3每10min进行-次漂移检查，每次漂移率不大丁6°/h。否则，同时按下CTRL和D键，重新进行漂移检查。
5.13.2.4上提仪器距并口50m处减速，仪器接近井口时，下电缆刮泥器。5.13.2.5仪器起出井口后，冲洗仪器外简和扶正器，并座入定向架，挂保险弹簧、放松电缆。5.13.2.6在仪器外筒上安装C形卡子和望远镜，调整望远镜处于水平状态，并对准鑫照物。5.13.2.7按下V键，进行最后一点垂直测量。5.13.2.8按下L键，进行终点测量。5.13.3数据处理
5.13.3.1G-1计算机白动完成最后--点源移检查，打印出闭合漂移率，不应大于2°/h。否则，需查明原因，重测垦。
5.13.3.2按下P键，打印出手测数据。5.13.3.3间时按下CTRT.和P键，打印出全部测量数据。5.13.3.4整个测量和数据处理过程中，不能断电。5.14并斜角小于10°的下部井段测量5.14.1下测
5.14.1.1按下U键，进行下部井段测量。5.14.1.2输入电缆下深、垂直井深、方位角、南北坐标、东西坐标。5.14.1.3网5.13.1.1条。
5.14.1.4下放仪器接近连接点LTIE一INPOINT的深度时，缓慢减速至该点的位置刹车，待G一1计算机上显示的G1、G2和井斜角数据稳定后，按下SPACE键，进行第一点漂移检查。5.14.1.5同5.13.1.2条。
同5.13.1.3条。
向5.13.1.5条。
5.14.1.8同5.13.1.6条。
5.14.2上测
5.14.2.1向5.13.2.1条。
2同5.13.2.2条。
同5.13.2.3条。
5.14.2.45.13.2.4条。
5.14.2.5上起仪器接近连接点时，缓慢减速刹车，待G一1计算机上显示的G1，G2和井斜角数据稳定后，按下S键，打印该点的测量数据。5.14.2.6按下L键，进行终点测量。5.14.3数据处理
数据处理同5.13.3条。
5.15并斜角大下或等于10°的下部并段测量5.15.1下测
5.15.1.1按下T键，进行测量。
5.15.1.2输入连接点的测盘深度、垂直井深、方位角、南北坐标、东西坐标。5.15.1.3同5.13.1.1条。
5.15.1.4下放仪器接近连接点的深度时，缓慢减速室该点位置车，待G一-1计算机上显示的G1、4
SY 5472—92
G2和升斜角数据稳定后，按下SPACE键，进行第一点漂移检查。5.15.1.5向5.13.1.2条。
5.15.1.6同5.13.1.3条。
5.15.1.7周5,13.1.4条。
5.15.1.8同5.13.1.5条。
5.15.1.9同5.13.1.6条。
5.15.2上测
工测间5.14.2条。
5.15.3数据处理
数据处理同5.13.3条。
6回收
关闭G—1计算机和TI打印机电源。6.2
操作电缆滚筒，缓慢提起仪器，卸下定向架，将仪器慢慢拉到场地上，防止碰撞。依次卸下扶正器、电缆头，取出RO)SSⅡ探管。6.3
擦疗BOSSI探管，装入防震箱。
卸下G一1计算机和TI打印机，装入防震箱。6.6
擦净心形卡子，望远镜，装入防震箱。6.7
卸下天、地滑轮，同时收电缆。关闭各种灯具和密调设备，停发电机。填写电缆滚简车和仪器的使用记录表，测基数据交付用户并复印存档，维护与保养
仪器要防尘、防潮、防高温。
仪器在运输过程中要防震。
7.1.3打印纸在10°C以下保存，不能靠近热源。7.1.4C形卡了、望远镜要保持游洁，远镜要有软包装。7.2保养
仪器，设备及附件的保养按表1执行。表1、仪器、设备及附件保养明细表序号
Gi-1计算机
TI打印机
BOSSH探管
C形子望远镜
外简和接头
清洁面板、背面插座及相应插头清洁键盘，接口及插座
清洁本体、插密及插头
清洁本体和镜片
螺纹处涂密封脂
保养周期
每次工作党
每次工作完
每淡工作完
每次工作完Www.bzxZ.net
每次组装前
使用润滑剂种类
铜质密封脂
扶正器挡环
天、地滑轮
排绳器
液压管线
滚筒佬条
滚筒传动箱
滚筒控制台
深度计
指黄表
压力裁
发电机组
液压系统
清洗、涂密封脂
SY 5472—92
续表1
清洗、润滑轴承、销
淤机油
(1)清洗
(2)注润滑脂
注润滑脂
检查是否漏油、磨损和变形
捡查有无过度磨损
(1)枪查齿轮箱油油面
(2)更换齿轮油
检查各种连接作、控制手柄和开关保养、校对
(1)清洗空气滤清器
(2)更换机壮、机泊滤清器和桌油滤清器(1)变换液压油滤清器
（2)更换液正油
保养周期
每次工作完
每次工作完
每次工作完
每次工作完
每工作50h
每工作50h
每工作50h
每工作60h
每工作50h
海工作600h
I年100h
每工作100h
每工作200h
每工作200h
每工作e00h
使用润滑剂种类
钙基润滑脂
钙基润滑脂
0～—10号油
钙基润滑唱
钙基润滑脂
15号双曲线
中增压紫汕
机机油
30号抗磨液油
BOSSI仪器，既表A1。
G-I计算机
BOSS I探管
TI打印机（带纸）
扶正器和挡环
C形卡子
望远镜
地面多盘和标桩
SY 5472-—92
附崇A
仪器配备清单
(补充件)
探管联线接头
电缆头
让算机电源电缆
打印机接口电缆
深誉试验电缆
定向架
5kW交流稳压器
kw UPs
电缆滚筒车及设备，见表BI
6kw发电机组
8mm单芯电缆
滚简装置
滚筒操作台
排網器及传感部件
指重表
深度计
电压、频率表
电缆头T.具、配件，免表B2。
木柄圆头铺340g
剩线钳.6~2.2mm
大方钳200mm
变销200mm
尖嘴钳125nm
弹簧钳150mm
圆冲5(mm
空心凉120n
细三充销300mm
螺丝刀75mm
螺丝125m
六解扳示
SY 5472—92
附录B
辅助设备，工具配备单
(补充件)
高、低压灯其
空调设备
对讲机
天、地滑轮
电缆刮器
随车工具
扁萨170
绝缘胶护
质密封脂
清沾剂
高压密封脂
电缆头密封圈
橡胶套
航点备件
电缆卡环
定位螺
外筒密封間
辅助工具，见表B3。
名称及规格
管钳450mm
断线销3
虎钳75m班
括动扳于200mm
无品：表
兆欧表500V
附加说明：
SY 5472--92
名称及现格
黄洒枪
水橘 (帝嘴)
英制双头板于（8件）
英制您筒手（9件）
手电筒
仪器支架
本标准由石油钻井工程专业标准化委员会提出并归口。本标准由胜利石汕管理局钻非技术公司负责起草。本标准主要起草人王振光、周华林、李军成。数部
本标准于 199 复审继续有
效，该复审结果已被国家石油和化学工业局批准。
