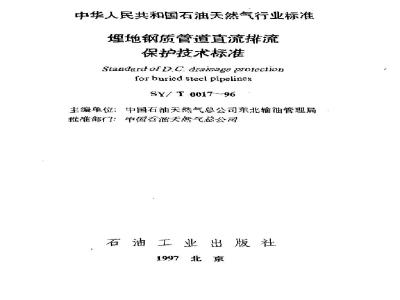

中华人民共和国石油天然气行业标准埋地钢质管道直流排流
保护技术标准
Staadard of D.C. drainage protectionfor buried steel pipelines
SY/ T 0017-96
主编单位：中国石油天然气总公司东北输油管理局批部门：中国名描天崧气总公司石油工业出版社
1997北京
2调查与测定
2.1调查与测定的项目
2.2测定作业的分类及应用.
排流保护设施
4排流保护的调整及效果评定
4.1排流保护的整
4.2排流保护效巢的评定
5排流保护系统的管理
附录A埋地钢质管道直流干扰测试方法A.1般规定*
A.2管道测的测试
A.3电铁侧的测试
用词和用语说明
附件埋地钢质管道直流排流保护技术标准条文说明
·(26)
中国石迪油天然气总公司文件wwW.bzxz.Net
（96）中油技监字第561号
关于批准发布《埋地钢质
管道直流排流保护技术标准》等五项石油天然气行业标准的通知
各有关单位：
《埋地钢质管道直流排流保护技术标推》等五项石油天然气行业标准（草案），业经审查通过：现批准为石油天然气行业标准，予以发布。各项标推的编号、名称如下：序号
SY/T 0017-96
SY /T 0090-96
SY/T 041596
埋地钢质管道直流排流保护技术标准
(代替SYJ17-86)
油气田及管道仪表控制系统设计规范
埋地钢质管道硬质聚氨醋泡沫塑4
SY 7T 0447-96
料防腐保温层技术标准
(代替SYJJ8--86.SYJ4015
87、SYJ 4016--87)
埋地钢质管道环氧煤沥青防腐层技术标准
(代替 SYJ 28--87、SYJ 4047
SY T 0546--1996
腐蚀产物的采集与鉴定
以上标准自1997年6月1日起施行中国石油天然气总公司
1996年11月15日
《埋地锅质管道直流排流保护技术标准》（SY11786）已频布执行9年。9年中，邦箍保护技术有很大的提高，应用更加广，有美人温对直流柔款电流干扰和防护播施的让识地更机深化对原标维拼行修订具备莱辉根据中国行油天然气总公司下适的1995年度中华人民共和国名油天然气行业制鑫订计划，该标雅由原起草单危中国石油天然气总公司东北输油管理局予以修订。
本次修订，结合直流杂散电流干抚特点和排流保护的技术特殊性，提出了综合治理“概念，“共局防护“原购，以及按”四统一分”原则（统一一谢试，统一设计、统一管理，统一评价，分别实施】建立区域性“联防组织的璐要性。在修订过程中：吸收了国外的先进经验，征求了客有关单待的意见，最后由中国石油天然气总公司规划设计总院组织有关单共同审香稿。
鉴于真流排流保护技术实践性较强：在本标实施过程中，希望注意积累资料，总结经验。如发现有需要修敌和补充之处：请将意见和有关资料提供给我们，以便今后修订时参考。本次修订再版：标名称仍为《理地销质管道直蔬排流保护技术标推标雅编号改为SY产T0017一96本标雅修订版实施后：原标准《理地钢质管道真流排流保护技术标准》（SYJ17一-86）即行废止。主编单位：中国石油天然气总公司东北输油管理局主要起章人：李绍思盾久红
东北输油管理局
1995年12月
1总则
101为控制直流杂微电流对理地钢质管道（以下简称管道）的腐蚀，统一直流排流保护的技术要求，制定本标准。1？本标裤适期子管道直蔬排流程设、施工和护其他理地金属构筑物的直流排流保护可参考使用。1.0.3处于直流电气化铁路、阴极保护系统及其池直流干扰源附近的管道：应进行干扰源侧和管道侧两方面的调查测试。当管道任意点上的管地电位较自然电位偏移20mV或管道附近土壤电位梯度大下05拟厂m时确认为直流于扰。1.0.4当管道任意点上管地电位较自然电位正向偏移100mV或者管道附近土滚电位梯度大子2.5mV/m时，管道应及时采取直流排流保护或其他防护措施。1.0.5由排流措施引起的管地电位负向偏移量，本标准不作规定，包应力求使管地电位负向偏移量不超过管道所采用防腐层的阻极剥离电位。
1.0排流保护仅为直流干批随甜的主要的或不可缺生的措施。但对于干扰严重或干扰状况复杂的场合，应采取以排流保护为主及其他相应措施，包括防腐层维修、更换、绝缘连接、短路连接（包括有助于均压的带串人调节电阻的金属连接），屏蔽（包括电场屏蔽）等“综合治理”措施，必要时，千扰源侧亦应采取措施，这些措施不仅可能降低被干扰方面的干扰程度。也有助于增大能流保护效巢。
1.0.7应限制排流保护系统对其邻选望地金属构筑物的干扰影响将受到干扰的其他管道系统或金属构筑物纳入拟定的保护系统，实施共同防护”是最好的措施之一。当该项错随不易实施时，宜采取短路连接（勾压连接，包括串人调节电阻方式），使被于扰体的对地电位恢复到平扰前水平。1.0.8当电力电缆与管道或通信电缆实施“共同防护时。应特别注意电力电缆故障时的异常电流、异带电压所造成的危害影哟。在两者之间电人电抗器或拖流线圜，是预防其影响的撒施方案之
1.09对于基一于扰区域内，宴由被于扰方、于扰爆方及其偿有关方的代表组成的防干扰协调机构，“按考统一测试，统一设许，统一管理，统一评价，分别实施的原则，联合设防，中裁处理并协调防牛扰问题。
1.0.10直流排流保护的工程设计、施工和维护，漆执行本标准外，尚应符合现行国家法规、标准的有关规定。2调查与测定
2.1调查与测定的项目
2.1.1直流电气化铁路及其他干扰源应调查测定以下各项内容：
1直流供电所及其他干扰源的位置，馈电网络、回归网络的状态与分布。
电车及其他干扰源运行状况。
铁轨及其他干扰源对地电位及其分。铁轨及其他干抚源漏泄电流趋向及电梯度被干扰管道碰调查测定以下各项内容本地区的廰蚀实例。
管道与于扰源的相关位置：分布。3管地电位及其分布（包括管地电位按管道里程分布及管地电位随时间变化的分布）。
管壁中流动的年扰电流（大小及方向)流人，流出管道的于扰电流的大小与部位。管道对铁轨的电压及方向（极性）管道对地漏泄电阻。
管道沿线土壤电阻率。
管道沿线大地中杂散电流方向科电位梯度管道已有阴极保护和排流保护的运行参数及运行状况管道与其他相邻，交叉的管道及其他埋地金属构筑物间的电位差及其电法保护（包括排流保护）运行参数和运行状态。2.2测定作亚的分类及应用
测定作业分如下三种：
I预备性测定：用以一般了解干扰程度及管地电位特征和分布，为排流工程测定提供依据。2排流工程测定：用以提供实施排流工程所依据的技术参数。
3排流效果评定测定：用以调整排流保护运行参数及评定排流效果。
2.2.22.1.1条和2.1.2条所规定的调查测定项目，可以根据具体于扰状态，测定作业种类确定对全部或部分项目进行测定。一般情况下，宜按表2.2.2的规定进行，推荐调查与测定项目表
调查、测定项目
直流供电所位置，馈电网络、回归网络的状态与分布
电车及其他干挑源运行状况
轨道及其他干扰源对地电位及其分布铁轨及其他干扰源漏泄电流趋向及电位梯度
本地区的腐蚀实斑
管道与干扰的相关俊置，分布
管地电位及其分布（包括随距离或时间的分布)
管壁中流动的干扰电流（方向和大小）流人，流出管道的干扰电流的大小和部位
预备性
表 2.2.2
测定分类
排荒工
需要程度
排流效
果评定
调查，定项目
管道对铁轨的电压及方向（极性）管道对地漏泄电阻
管道沿线土填电阻率
管道沿线大地中杂散电流方向和电位度
管遵已有期极保护和排流保护运行参数及运行状况
管道与其他相邻管道、交支管道及其他理地金属构筑物间的电位差及其电法保护（包括排流保护）运行参数和运行状态
注：表中符号意义：—必须进行的项目：A一一应进行的项目：
、—～一宜进行的项目。
测筹点应按下列原则选择
预备性
预备性潮定可利用现有的测试性（点1
续表2.2.2
测定分类
排流工
程测定
需要程度
排流效
果评定
2排流工程测定应根据预备性测定结果布设在干扰较严重的管段上，测定点间距以50～200m为宜：不应大于500m3排流效果评定测定应在排流工程测定点中选定。2.2.4
排流工程测定及排流效果评定测定应符合下列原划：各测定点的测定作业应同时开始和结束。1
2各测定点以相同的读数时间间隔记录数据。3干扰源与被干扰体（管道）两方面同步测定2.2.5测定时间段一般为40～60min，对运行频繁的直流电气化铁路可取30min，测定时间段应选择在具有代表性的负荷变化的间段上。一般应选择在干扰源的高峰、祗峰，一般负荷三个时间区上。
2.2.6读数时间间隔一般为10～30s，电位交变激烈时，不得大于10s。
2.2.7对拟定的排流点，实际排流点，效果评定点及其他具有代表性的点，应进行24h连续测定，2.28所有测定的软数不宜小于三次：每次的起让时间，定时间段、读数时间间隔、测定点均应相同。2.2.9
数据处理按附录A的规定进行。
3排流保护设施
3.01根据调查与测定结果的分析，选定适用的疏保护方式。表3.0.1说明了常用排流保护方式的优、缺点和适用性。排流保护方式
直流排流
排流线
极性排琉
太排流器
排流线
1被干扰管道上
被干扰管道上
有稳定的阳极管地电位正负
2.直流供电所接
地体或负回归线，
1.安装简便；
1.简单经济：
2.效果好
应用范围有限
2.应用范围
3不要电源
强制能筑
管轨电位差较小
1.保护范围大；
矮地排流
铁轨工工
接地床
不能真接向千扰源排
1.应用范国广泛，可
2.可用于其他排适应各种情况：流方式不能应用2.对其他设施干扰较的特殊场合；
，电车停运时可13.可供部分阴级保对管道提供阴被护电（当裹用性保护
阴极接地时）
1.加剧铁轨电
当臂道距铁轨蚀：
2.对铁轨电低分
较远时、
效果差
布影响较大；
3需要电源
1.效果稍差：
2.需要辅助接地床
