TB/T 3480-2017.The technical specification of car retarder electricomotive transmission system.
1范围
TB/T 3480规定了浮轨重力钳夹式驼峰车辆减速器(以下简称减速器)专用电动动力系统(以下简称电动系统)的总则,设备技术要求,试验项目及方法。
TB/T 3480适用于减速器电动系统的设计、制造、施工和维修。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 156标准电 压
GB/T 4208- -2008 外壳 防护等级( IP代码)( IEC 60529 :2001 , IDT)
GB/T 10233低压成套 开关设备和电控设备基本试验方法
CB 50054低压配电 设计规范
GB/T 50063电 力装置的电测量仪表装置设计规范
GB 50217电力 工程电缆设计规范
TB/T 2845车辆减速器技术条件
TB/T 2889电气化铁道低压交流配电屏(柜)技术条件
TB/T3074-2003铁道信号设备雷电电磁脉冲防护技术条件
TB 10008铁路电 力设计规范
3总则
3.1电动 系统应满足以下要求:
a) 应满足减速器制动、缓解时的动力要求,应满足TB/T 2845的相关规定;
b)应不间断地提供保证减速器可靠动作的电力,保证减速器在规定的时间内能完成对车辆的制动和缓解、重复制动和缓解;
c)当减速器需要进入工作位置,电动系统承受电动机受车重影响产生的电流冲击时,电动系统应能可靠工作。

ICS45.020

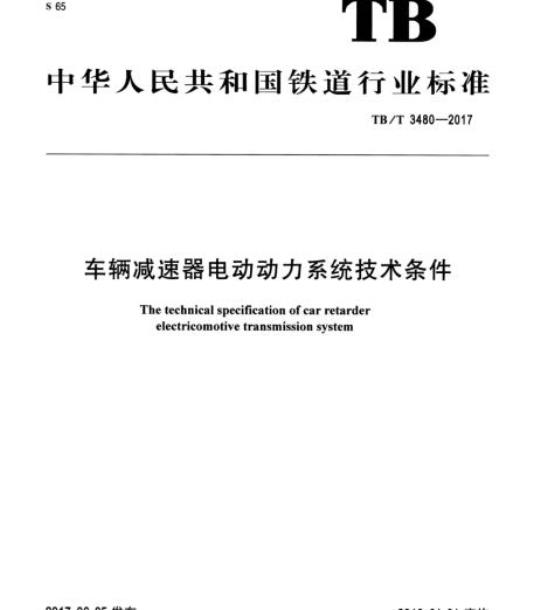

中华人民共和国铁道行业标准
TB/T3480—2017
车辆减速器电动动力系统技术条件The technical specification of car retarderelectricomotive transmission system2017-06-05发布
国家铁路局发布
2018-01-01实施
规范性引用文件
电动系统设备的技术要求
试验项目及方法
TB/T3480—2017
本标准按照GB/T1.1—2009给出的规则起草本标准由西安全路通号器材研究有限公司提出并归口。本标准起草单位：中国铁道科学研究院通信信号研究所。本标准主要起草人：高立中、邱战国、屠志平。TB/T3480-2017
1范围
车辆减速器电动动力系统技术条件TB/T3480-2017
本标准规定了浮轨重力钳夹式驼峰车辆减速器（以下简称减速器）专用电动动力系统（以下简称电动系统）的总则，设备技术要求，试验项目及方法。本标准适用于减速器电动系统的设计、制造、施工和维修。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T156标准电压
GB/T4208—2008外壳防护等级（IP代码）（IEC60529：2001，IDT）GB/T10233低压成套开关设备和电控设备基本试验方法GB50054
低压配电设计规范
GB/T50063电力装置的电测量仪表装置设计规范CB50217电力工程电缆设计规范
TB/T2845
车辆减速器技术条件
TB/T2889
电气化铁道低压交流配电屏（柜)技术条件TB/T3074—2003铁道信号设备雷电电磁脉冲防护技术条件TB10008铁路电力设计规范
3总则
3.1电动系统应满足以下要求：
a）应满足减速器制动、缓解时的动力要求，应满足TB/T2845的相关规定；应不间断地提供保证减速器可靠动作的电力，保证减速器在规定的时间内能完成对车辆的制b)
动和缓解、重复制动和缓解；
当减速器需要进入工作位置，电动系统承受电动机受车重影响产生的电流冲击时，电动系统应能可靠工作。
2电动系统设备包括电源、低压交流配电柜、股道电力电缆箱和配套电缆，见图1。3.2
TB/T3480-2017
进线电源筑
双电源自动切换屏
低压交流配电柜
4电动系统设备的技术要求
4.1电源
出线屏
股道电力电缆箱！
股道电力电缆箱2
股道电力电缆箱n
电动系统原理图
配套电缆
前台控制箱
后台控制箱
前台控制箱
后台控制箱
前台控制箱
后台控制箱
电动车辆减速器
至前台电动机
至后台电动机
至前台电动机
至后台电动机
至前台电动机
至后台电动机
4.1.1电动系统的电源仅向减速器动力电路提供电源：减速器控制电路的电源由驼峰电源屏提供。4.1.2电动系统的电源采用三相四线制供电系统，电力供电电源允许范围见表1。超出范围时，应向控制系统提供报警信息。
表1电力供电电源充许范围
输人电源
三相电压不平衡度
4.1.3电动系统的用电负荷按一级负荷设计。充许范围
AC380V±38V
4.1.4电动系统的电源容量按公式（1）（考虑电动机容量和同时动作减速器台数）计算。Q=h·3U,·I.n-N
式中：
电源设计容量，单位为千伏安（kVA）；(1)
电源容量余量系数；减速器电动机为堵转工作制式时，k=1.5~2；减速器电动机为连续转动工作制式时，h=2~3；
电动机额定工作线电压，单位为伏（V）：电动机线电流，单位为安（A）：减速器电动机为堵转工作制式时，I为电动机堵转电流减速器电动机为连续转动工作制式时，，为电动机额定线电流；每台减速器电动机数量；
最大同时动作减速器台数。
4.2低压交流配电柜及设备
低压交流配电柜（以下简称配电柜）外壳防护等级不应低于GB/T4208一2008中IP30的规定，4.2.1
配电柜宜设置在户内，配电设备的布置应符合GB50054的相关规定。TB/T3480-2017
4.2.2配电柜的雷电防护应符合TB/T3074一2003规定的室外信号设备雷电防护要求。4.2.3配电柜的正常使用条件应符合TB/T2889的有关规定。4.2.4配电柜内带电体之间以及与金属外壳之间的电气间隙和爬电距离应符合TB/T2889的有关规定。4.2.5配电柜的结构和外形尺寸应符合TB/T2889的有关规定。4.2.6配电柜应设置电压、电流检测装置，电压、电流检测装置应符合GB/T50063的相关规定。配电柜应设置电源各相工作状态指示灯。4.2.7
4.2.8配电柜宜设置电能计量装置，电能计量装置应符合GB/T50063的相关规定。配电柜应设置故障报警装置，当输出电源发生缺相、错相故障时，应能声光报警，并应向控制系4.2.9
统提供报警信息。
4.2.10一般情况下，电动系统的配电柜由一套进线屏和两套出线屏组成。4.2.11配电柜的进线屏应设置双电源自动切换装置，对于两路交流输入电源，当一路发生断电或断相时，应能够自动切换到另一路，转换时间不应大于0.15s。4.2.12配电柜的两套出线屏引出的电缆线路呈环网布置。4.2.13每套出线屏设置两路输出电路，一主一备，当一路输出电路发生故障时，通过人工方式切换到另一输出电路。
4.2.14出线屏的每路输出电路应分别设置隔离开关和断路器，其中隔离开关设置在断路器之前。4.2.15配电柜应接地，接地电阻不应大于4Q。4.3股道电力电缆箱
4.3.1股道电力电缆箱的工作温度为-40℃~+70℃。股道电力电缆箱的外壳防护等级不应低于GB4208一2008中IP54的规定。4.3.2月
股道电力电缆箱的接线端子应满足电动系统电缆线径和数量的要求。4.3.3
4.3.4股道电力电缆箱的接线端子应预留与控制箱之间分支动力电缆的接口。4.4电动系统配套电缆使用要求
4.4.1电动系统的配套电缆由主动力电缆和分支动力电缆组成。4.4.2电动系统的主动力电缆通过各股道电源箱形成环形布置4.4.3电动系统的分支电缆用于连接股道电源箱和对应股道的减速器控制箱。4.4.4电动系统的主动力和分支动力电缆均应采用铜芯聚氯乙烯绝缘、钢带铠装聚乙烯护套电力电缆，电缆缆芯截面的选择应符合GB50217、TB10008的相关规定。电缆径路及敷设应符合TB10008的相关规定。Www.bzxZ.net
4.4.5电动系统的主电缆缆芯截面选择时应根据电缆敷设的长度考虑电压压降的影响，从配电柜至股道电源箱的电压压降应小于输出电源电压的5%。5试验项目及方法
5.1一般检查，检查项目和要求按GB/T10233的规定进行。5.2电气间隙与爬电距离检查，检查项目和要求应符合GB/T10233的相关规定。5.3外壳防护等级试验，按GB/T4208一2008的规定进行，试验结果应符合4.2.1、4.3.2的规定。5.4配电柜的雷电防护试验，按TB/T3074一2003的规定进行，试验结果应符合4.2.2的规定。5.5电压均衡度测量，应按GB/T10233的规定进行，测量结果应符合表1的规定。5.6输人电源电压测量，按GB/T156的规定进行，电压波动范围应符合表1的规定。5.7股道电力电缆箱电压测量，测量结果应符合4.4.5的规定。3
