中华人民共武匡
天池天然气行业标准
输油气管道岩士工程勘察规范
SY/T 0053--97
石裤工业出微社品版发行
[北京安定门外安华里二区一号楼石油工业卫粒印厂排版用
新华二店北京发行所支行
250×1168毫米32开37印强千字印：—43[9年3月北京第【版_99E年1月宗第1次印刷二号：55024983定价14,50元
版权专有不得翻印
ICS75,200: 93,020
备案号：392—1997

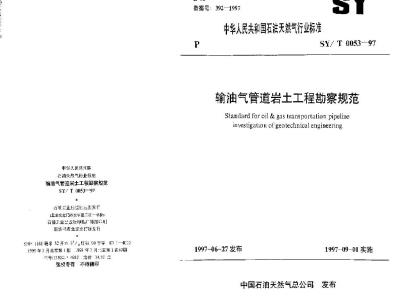

中华人民共和国石天然气行业标准P
SY/T0053-97
输油气管道岩土工程勘察规范
Standardforoil&gastranportation pipelineinvestigation of geotechnicalengineering1997-06-27 发布
1997-09-01实施
中国石油天然气总公司发布
本标准自实施之日起，部时代替SYJ53—89.本标准生中国石油天然气总公司石油规划设计总院归口。本标准主编单位：中国石油天然气管道勘察设计院，参加起草单位：泗川石油管理局勘察设计研究院主要起草人：周亮臣王三测陈止岭李洪训闵军1总则
2术语、符号
2.:术语
2.2符号
3一般规定
4线路勘察
4.1选线期察
4.2韧步勘察
4.3详组
5不良地质地段的线路勘察
5！滑玻
5.2崩塌
5.3岩浴
5.4断裂
5.5强震区与地震液化
6特殊地质地段的线路勘察
6.1显陷性土
6.2盐渍岩土
？穿跨越工程勘察
1.1一般规定
7.2选址勘察
7.3初步勘察
7.4详拍翻客
*+++19
中华人民共和国石油天然气行业标准输油气管道岩土工程勘察规范
Standard foroil& gas transportatin pipelineinestigationof getechncalengineeringSI/T 0053-97
主编单位：中国石油天然气管道勘察设计院批准部门：中国石油天然气总公司石油工业出版社
1997北京
中国石油天然气总公司文件
(97）中油技监字第330号
关于批准发布《石油天然气工业健康安全与环境管理体系》等二项石油天然气行业标准的通知
各有关单位：
石油无然气工业健康、安全与环境管理体系》等二项石油天然气行业标准（草案）：亚已审查通过：现批准为石油天然气行业标、予以发布。各项标准的编号，名称如下序号编号
1SYT6276-1997石池天然气工业健康、安全与环境管理体系
2SY/T005397
输油气管道岩土工程勘察规范
（代替SYI53-89）下载标准就来标准下载网
以上探推自 1997 年 9 月 1 日起施行中国石油天然气总公司
1997年6月27日
本规范是根据中国石油天然气总公司（96）中油技监字第52号文“关于印发一九九六年石油天然气国家标准、行业标准制修订项目计划的通知”的安排，由我院对原《油气管道工程地质勘察规范\SYJ53-89进行修订后写应的。在修订过程中征求了有关单位的意见，总结了近年来石油系统和国内科研成果并结合了工程实践中的经验。
此次修订对原规范作了较大的补充和修改，主要内容有一，对工程勘察的目标和任务提出了新的要求，即不局限子供地质资料、而要更多地涉及场地地基岩土体的整治，改造和利用的分析论证，以体现勘察应服务于工程建设的全过程二、在勘察工作中，要酉地制宜，采用综合勘探方法，特别是解决好遥感和工程物探在岩土工程勘察工作中的有效应用、通过多种手段互相补充、验证：取长补短，以达到高勘察质量降低勘察成本、缩短勘察周期的目的三、在不良地质和特殊地匠地段线路勘察中，增了滑坡岩溶、断裂和沙漠的勘察要求。四，增加了用静力触探试验和土层剪切波速值判别饱和砂士和钩和粉土的地震滤化
五、加强了岩土工理分折评价：增加了对湿陷性黄土地段管沟和冲泻地基处理方法
六，增加一个附录：管道线路饱和砂土和饱和粉土的地麗液化判熟。
在执行本规范的过程中如发现需要修改补充之处：请将意见和有关资料寄交我院（河北省廊坊市金光道22号：邮编065000)供今后再次修订时参考，8大型储洋细勐察
附录A、标准贯人试验击数与钞土期对密度内摩擦角的关系
录B童型动力触探试验
+++++++ 54
附录．环境水和土对钢铁的瘤惊性评价附录D管道线路饱和砂土和佗和粉土的地需液化判别
附录E大型储罐地基变形沉降观测技术要求65标准词和用语说明
附件输油气管道岩土工程勘察规范条文说明721总
1.0.1、为了统--石油、天然气管道岩土工程察校术的特殊要求，做到技术先进：经济合理，安全适用：确保质量，特制订本规花。
1.0.2本规范适用于输送油、气及其他介质管道的线路、穿跨越和大型储罐的岩土工程献察，对于管道所属泵站、加热站、压气站、微波中继站以及其他附属工程的岩土工程勘察：应符合现行国家标准《岩土工程勘察规范》的有关规定。1.0.3岩土工程勘察必须按勘察阶段要求，正确反狭工程地质条件，提出岩土工程评价，为设计，施工提供依据。1.0.4执行本规范对：对于未规定的部分：包括动力设备基础，涅陷性黄土、膨张土，多年陈土和其他有特殊要求的岩土工程勘察，均应按现行的国家标准和有关行业标准执行1.0.5引用标准：
GB12898—1991国家三、四等水准测量规范GB50021-94岩土工程勘察规范
GB50191-93构筑物抗震设计规范GBJ 11--89建筑抗震设计规范
GBJ25-90显陷性黄土地区建筑规范SY(0051-92水文地质工程地质图例图式2术语、符号
2.1术语
2.1.1岩上程 geotechaicalcngineering以土力学、岩体力学及工程地质为理论基础。运用各种勘探测试技术对岩土体进行综合整治改造和利用而进行的系统性工作
2.1.2貌geomouphology
由地球内，外营力作用而形成的地表起伏形态，2.1.3地貌单元 landforn Enit
地貌按战因，形态及发展过程划分的单元，2.1.4 河蔬阶地fluvial terace由于地壳升降在冠流两岸交替侵蚀与堆积而形成的阶梯状地形
2.1.5冲沟guly
破地上由间歇性地面水流冲蚀形成的沟槽2.1.6活断层（裂 aclive faull全新世以来曾发生过强烈地震活动的错动或开裂。在工程兴建后一定刃史时间内仍有可能发生活动的断层（裂）。21.7发震萨裂causative Faul
在近期有可能发生剧烈铠动，导致地震的不稳定构造断裂2.1.8冲刷深度erosion depth
水流侵蚀河床的最大深度。
21.9风化理度degrce of weathering岩石的原生矿物及结构、构造在风化作用下分解、变化的程度。分为强风化、中风化和微风化，2.1.10地震动探seismicprospecting12-
利压仪检测、记录人工邀发地需的定射波。折射设的得捐时间、振隔、波形等：从而分所、判新地层界面、岩土性质及研究此质构造的·种地球物理勘探克法21.11感技术remale seesing techeique根据电磁波辐射（发射、吸收、反射！理论、成用各种半学，良子学探视器，对远距离巨标追行探和识别的综合我本2.1.12岩土工程勘察grotechical invesligaticns为查明，评价工程建设场地或地基的岩土技术条件和它们与工程建设之间可能的相互作用所进行的调查，鼓深。测试与监及对所获资料裂据进行工程分析，计算、预测：并在此基础上提出有针对性的岩七的利用、攻造、加固等设计，施工摧施或方案建议与应的设计基准、参数等工作的总称2.13基本烈度basicintensity
一个地区陀基本烈度是指该跑区今后一定时隶序，一般场地土条件下可能遭遇拍最太地震烈度2.1.14设防烈度design intensily按国家批准权限事定作为一个地区护震设防依锯的地震裂度
2.1.15场地site
管道的场地指管线所在地：大伴相当于管道轴线两侧各200m宽范白
21.16场地土 site sojl
指场地下的岩右私上层。管道建在坚硬场地土上时：场地土即属坚硬场地土：建在其他类士上时、则按场地范引山?m深度以上的层综合评定「可考虑基引二的和根据上部十层影响较大，下部影市较小，匡度大能士层影响数大，享度小的影响较小的原则来评定：管道沿线的场距可以分若干地段评定出不同的场地土)
2.1.17 特征周期 characleristic period场此在地震波作用下使此表产生强烈振动所反映的周期、根据场地类别和近震、远震确定
2.1.18地震效应seisntrceffect在一定的地震作用影事下，地面出现的各种震害的动态反应。
2.1.19 砂+液化 liquefaction of sand饱和砂士受握动时颗粒间趋于紧密，使孔魔水压力增大，有效应力减少：当有效应力趋于零时，砂土的抗剪强度消失，从而引起地面沉陷、斜坡失稳或地基失效的现象。2.1.20液化指数liguefaction index判定砂土层或粉土层的液化等级以选定相应抗液化措施的一个指标。
2.1符号
b—基础宽度；
DN—管道直径；
ci——基础埋置深度：
—点所代表的土层厚度
—剪切被速测点深度；标准贯人试验点深度；d.-第个标准贯人点的深度
d.——上覆非液化土层厚度
d.—地下水位深度
E—压缩模量：
F稳定系数；：
—承载力标准值：
H—管道的埋深：
Te—被化指数：
——辈性指数；
N—标准贯人实测锤击数；
N—标准贯人链击效基准值
N-——经托长修正后的标准贯人锤击数：-4 -
NC，——重型（2）动力轴探试验实测连击数Nau：—经探杆长度校的动力触探试验实测锤击数Na.5——经触探杆长度校正和粒度校正后的链击数N15——超重型动力触探微验锤击数N.标准贯人链击数临界值
9e锥尖阻力基准值
A比贯人阻力临界值；
o贯人亚力基准值；
Aar——雄尖阻力临界值
Per——剪切被速临界值
W权函数
Z.的中点深度；
α—触探托长度校正系数;
%—土性综合影响系数：
,——上覆非液化土层影呢系数；,—-地下水位影响系数；
——压实系数，
U粘粒含量：
6—管道的壁厚。
3－般规定
3.0.1输油气管道岩土工程勘察等级，应根据场地等级和地基等级综合分析确定（工硅等级均鞍一级考虑)。3.0.2场地等级应根据场地的复杂程度分为三级、并应符合下列规定：
！符合下列条件之一者为一级场跑：1）对建筑抗震危险的批段
2)不良地质现象强烈发育
3）地质环境已经或可能受到强烈破环4）地形地貌复杂。
2符合下列条件之者为二级场地
1）对建筑抗震不利的地段：
2)不良地质现象一般发育：
）地质环境已经或可能受到一般破坏4）地形地貌较复杂。
3符合下列条件者为三级场地子
1)地需设院裂度等干或小于6度：或致建筑抗震右利的地段
2)不良地质现象不发育：
3)地质环境基卒未受破坏：
4）形地貌简单，
：以一级于始：向二级。三级准定，以最元考起的为准。2.3条亦按本方法确定弛基等级.
2刘建基抗装有划、不利打危险忙地段划分按理行国家损准建实技要设计规范》的规定确定
3.0.3地基等级（对开挖工程为岩土介质）应根据地基的复杂程度分为三级，并应符合下列规定1 符合下列条件之一者为一级地基1）岩土种类多，性质变化大，地下水工程影响大，且需特殊必理
2）多年陈土、混陷。膨胀、盐渍、污染严重的特殊性岩土：以及其他情况复架，需作专门处理的岩土：2符合下列条件之一者为二级地基1)岩土种类较多，性质变化较大，地下水对工程有不利影响，
2）除本条第一款规定以外的特殊性岩土。3符合下列条件者为三级地基
1)岩土种类单一，性质变化不大：地下水对工程无影：
2)无特殊性岩土：
3.0.4输油气管道岩土工程勘察等级：按表3.0.4确定。表 3.0.4输油气管道岩土工程勘察等级划分确定察等级的杂件
岩土工程助察等级
场意等级
地基等级
一级来二级
二级或三级
3.0.5穿跨越工程，根据工程大小：划分为大型。中型和小型三个等级。穿越工程按表3.0.5-1与表3.0.5-2划分。跨越工程按表3.0.5-3中衍列条件之-划分
工程等级
表3.0.5-1越河渠，湖泊工程等级梁、潮润特租常年牛水位水面宽度an)
:0℃~ 200
5 103~≤ 200
常牛古本位本深
不计水深
不水深
不计水深
！当挡水期最上流逆大于2m/s时，中小型工程笋级高一级；大型工程不是高等级、但应强施工稳管后
2当管径D25r时：小型工程等级提高-级：大型工巴不提高等裂，造注管道结构措放
：有持决要求的工程、经划论正后可提高工程等级、表 3.0.5-穿越冲沟工程等级
问海特
工程等级
冲沟操度
注：冲沟边共小于表列决度详者，大中弹工程等级降低一级，$
沟达坡
工程等级
表3.0.5-3跨越工程等级
湾度类到
总将长度
单断长度
>50~≤ 150
1当管径D00r.m寸、中心型工程等段提新一级；大型工程不提高等级但应加强结均措据、
1有特殊妄求的工程，经注论证后可提高工程等级。3.0.6岩土工程勘察的工作阶段划分如下：1选线（址）勘察（或称\可行性研究勘察\）：应满足确定线路方案、站址，选定大中型穿跨越工程的穿跨地段：编制可行性研究报告的要求，
2初步勘察（简称\刻勘\)：应满足郁步设计或扩大初步设计的要求。
3详细勘察（简称详勘\）：应满后施工图设计的要求对于工程地质条件复杂或有特殊施工要求的重要工程，尚应进行施工勘察，对于工程地质条件简单或有建筑经验的地区，可适当简化勘察阶段。
3.0.7勘察任务的下达必须有任务书（或委托书），以明确勘察工作的目的，勘察阶段、工作范围私发术要求，并附有必要的图件，
3.0.8审置勘探点以及野外作业：立注意爱护农田、庄稼；对茹碍交通、影响建筑基础和堤防安全、可能恶化附近水井水质涉及水下隧道工程和水下基础工程的钻孔或探坊：鉴定后必须按定及讨回填
3.0.9根据多地岩土条件知工程要求，可案用静力触探、动克融探，工望刻探等贷捷有数的原位迎试手段，与钻操取拌分折工作互验记。当避干标连贯人试验和重型动方触探试验，测试场地二右关物理力学性质指标时：可分别按附录A，附录B批行。
3.0.10在穿跨越岩土工程勘察口：陆域钻孔应测记地下水他水域钻孔一般不测记地下水位，但应测地表水位3.0.11输油气管道岩士工程勘察中：或着重调查研究：列工程地质条位：
「裕线地貌单元的分布概况
2沿线层，岩性的分布概况
沿线地下水位的埋获深度及其对金属管道的腐蚀性评价
4影年營道稳定性的不良地质现象「如崩塌，滑坡，岩溶、冲沟、错葬等！的分布范围及其发展趋势在地震设防烈度为1度及？度以上的地区，线路通过断製带，且第四系覆盖层厚度小于【00㎡时、注意查明发震断袭并进行地震效应评价
3.0.12各类岩土的室内试验，应符合现行国家标准《岩土工程肚察规范》的划定、并度等合下列要求1 卉地震设防烈度为7 度及7度以上地区，建筑场地内有信和粉土时，应分析其粒径小于0.005mm的粘粒含量百分比有条件时，应实测土层剪汀波速，以便诉价其在地囊时是否可菲液化
2粘性土抗剪强度试验应结合工程性质、土的结构特征及地基土的排水条性，采底相应的试验设器相方法1）对均与的粘性土，可采用直剪试验，试验方法应根据若载类型，加荷速度及地基土的排水条件确定2）对具有裂隙的粘性土，宜作三轴剪力试验；
3）当判定地基稳定性时，应采用固结不排水剪（固结快前】试验
4）在软土上建大型储罐对，应报据工理特点采用相避的三轴剪力试验以及十字板剪力试验5）当设计中需要考患地基土在施工口或峻工时的实际固结程度对抗前强度的影响时、宜作土的不同固缩度响抗剪强度试验；
6）原来处于不饱和状态的土：如在施工中或峻工后会受到水浸，应作饱和状态下的抗剪强度试验3.0.13当建筑场地地下水在丰水期的水位深度小于基础埋置澳度时，应取地下水样，判定水对混凝土结构的腐馋性3.0.14当线路地段地下水在半水期的水位深度小于管道理设深度时，宜取地下水样（在穿越河流地段，宜取地表水样)：判定环境水对余属管道的腐蚀性。一般测定下列项目pH，游离CO，落解氧，H.S：SO，CI和总矿化度、环境水延金属管道的腐蚀性评价方法，可按录C执行3.0.15整理资料应符合下测各须要求1岩土层的分必预根据野外地质工作中对其年代、成五、特征所作鉴定和室内试验成果综合确定2同一土层，当其物理，力学性质沿水平或垂直方向有显著变少时，应根据明显反映土质变化的指标（如天然含水量、孔隙比，液性指数等)：再划分为若干物理、力学性质指标相近的工程地质单元；
3同一工程地质单元的各项物理力学指标的统计，根据士质条件，应按现行国家标准《岩土工程勘察规范》中有关规定执行
岩土工程分析评价应在工程地质测绘，勘探，测试的基础上：结合工程特点和要求进行、可包括下列内容）场地的稳定性与地质延宜性：2）为岩土工程设计提供场地地层结构和地下水的有关参 —
数，岩土体工程法态的设计参数；3）预测抵建工程对现有工程的影响，工程建设产生的环境变化，以及环境变化对工程的影响4）为地基与基础设计提供方案建议5）预测施工逆程中可能出现的岩土工程问题：并提出相应的防治指施和合理的施工方法，5绘制图纸及文字说明，应符合现行石油天然气行业标施《水文地质工程地质图例图式》的要求12
4线路勘察
41选线勘察
4.1.1选线勘察阶段应通过搜集资料和重点踏勘调查：了解线路起迄点和必经的控制点问各线路方案的工程地质、水文地质的一般待征和主要工程地质间题：为编制设计任务书提供工程地质资料。
4.1.2选择线路的走向，应从岩土工程条性出发：结合工程情况，选择地形和地质条件较好、安全经济的线路走向方案，4.1.3选线勘察阶段应进行下列准备工作：」搜集线路通过地区的区域地质、工程地质，水文地质地震、水文、气象和航测遥感照片等资料：2室内分析研究和地质判释工作
编写踏勘选线工作纲要。
4.1.4选线勘察阶段应进行下列工作1了解区减性的地形地貌、地质构造、地层岩性、水文地质等避况，利原天然和人工露头进行地质描述，调查了解沿线岩土类架、厚度及其对钢管的腐蚀性，璐提供线路各方案通过地区的工程地质条件：
2对控制线路方案的越岭地段，踏勘调查地质构造、岩性、水文地质和不良地质现象，推荐线路越岭方案，3对于线路各方案的特殊地质与不良地质地段：概略了解其性质，调查和分析其发展趋势及其对修建管道的危害程度；4对控制线路方案的河流：了解其地层：岩性、构造、河床与岸坡的稳定程度等丧说，提出穿跨越方案比选的建议；5了解沿线有关大型水库的分布情况、辽期及远景规划水位。回水淹没和岸的范围、有无诱发地震的可能及其对线路-3-
方案的影响
6了解沿线节产及电一文物分布概识？了解沿线地震基本刻度
4.1,5先线阶段岩土工程察报告应简要说明线路各方案的地形地貌，工程地质，求文地质条件和区域性不良地质现象的分布及其淤线路的影响提出推荐方案和对下步勘察工作的建议，4.2初步勘察
4.2.1初步勘察阶段，应通过瘦集资料、踏勘与工程地质调查：对拟选线路的工程地质条件作初步评价，并提供初步设计所需的工程地质资料
4.2.2初步勘察阶段，应对选线勘察中所收集的资料进行分析，并补充收集线路通过地区的区域地质、工程地质：水文地质，地震基本烈度及全新活动断裂．发震断裂等资料4.2.3工程地质调查工作，应包括以下内容1、沿线地貌单元：
？管道埋设深度内及一卧层的地层成因、岩性特征和是度
3岩层产状和风化破碎程度：对线略有影响的渐裂走向宽度以及新构造运动的特点
4沿线不良地质现象（如滑坡、崩堤、泥石流、岩溶和冲沟发育地段）的范围，性质及其发展趋势：5沿线井、泉的分布，地下水位深度及土的冻结深度等资料
6河流的岸坡稳定性，河床及两岸的地层岩性和洪水淹没范圈。
调查工作应在沿线路带状范围内进行：以线路两削各100m为限。但对地质构造复杂和重大的不良地质地段，应扩大调查对工程有影响的范围，查明危害情祝，4.24工程地质调查应以利用天然和人工露头进行地质调查和4
述为主。对重要的地质现象，它在现动绘制素描图或摄影：在地质条件复杂、露头条件六好引地款：必要时可使月莅便的探手段，了解其地、岩性、摘造等情况4.2.5初步勘察阶段报告书应包后以下主要内容1说明地形地貌协况
2说明各方案的求文比质及T.是地质条件、与工程有关的不良地质现象的发育情况，判断其影眠程度，并推荐最优线路方案，
3 提出下一步勘察中应解决的问题4.26对于地形地貌、地质条件复杂地段，应编绘下列图件1工程地质分区图（1：5000~1:1000)，包括主要岩层分界线、构造线，代表性岩层产状，地层成园、年代，不良地。质现象，并臭及类型，地震基本烈度、重要钻孔以及代表性的地质示意部面图或综合托状图等，2工程地质织断面图（1:500~1:10000)）4.3详细勘察
4.3.1详细勘察阶段是在已确定的线路方案上进行勘察工作呼详细香明沿线的工程地质，水文地质条件，提供施工图设所需的有关工程地质资料
4.3.2详组勘察前应取得下列资料1附有线路走向的地形图
2油气管道口径、压大，敷设方式改可能埋设深度等。4.3.3详细勘察阶段应进行下列准备工作1研究选线和初步勘察报告等资料：2社充理集有关沿线的区域地质，工程地质，水文地质等资料：
3制订详继勘察工作纲要
4.3.4详细勘察的烫绘，勘案，试验工作，包指以下内容：1测绘工作：
