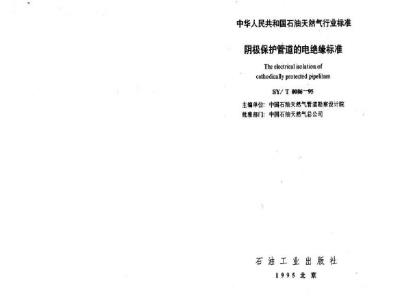

中华人民共和国石油天然气行业标准阴极保护管道的电绝缘标准
Theelectrialisoatioof
cathodicalyprotectedppelilesSY/T 0086-95
主缩单位：中国石油天然气管道勘察设计院批准部门中国石油天然气总公司石油工业出版社
1995北京
【总则
！ 术语
3电绝绿要求
4电鲍缘方法
41一般规定mt
42管道的电绝维
（12）
4.3管置与共它构筑物的电地缘
4.4管蓝与海洋平台立管的电绝线4.5管通与电力电城护充的电绝缆5适用于管道的电绝缘装盘的比较5.1可供选用电绝缘设备的类型
gu（14）
（lb）
5.2选择电绝线装量电承虑的因素53电绝续供置美型的选择
6电绝缘装置的要求
6.！一般婴求
6.2绝缘法丝
6.3绝缘装置aam
7设备安装
7.1一般原用
72安装
p (17
n（）
（18）
（18）
ammm/23)
高的2
7.4现扬测试的准备
3现场测试和维护
8.一般说明
8.2理场测试
（27)
83分支经绝绿装置的测试
养4维护
附录A本规范用词说明
谢加说明
+（29
附录A本规范用词说明
本规范录文中要求严格程度的用调：在执行时按下连说明区别对待
（1）表示很严格，非这样做不可的用词：正面调采用”必颁；
反面词采用”严禁”
（2）表示严格：在正常情况下应这样做的用词：正面词采用“应”
反面调采用”不应”或“不得”（3）表示允许稍有选择：在条件许可时首先座这样做的用正面词采用”“宜\或”可”；反面饲采用”不宜，
附加说明
本规范主编单位、参加单位
和主要起草人名单
主编单位：中国石油天然气管道勘察设计院梦加单位：天津大学
主要起草人：胡士信俞意英孙正国孟光级徐快中国石油天然气总公司文件
（95）中油技监字第156号
关于批准发布《石油工业用加热炉安全规程》等十一项石油天然气行业标准的通知各有关单位：
《石油工业用加热炉安全规程》等十一项标准（草案）业经审查通过，现批准为石油天然气行业标准，予以发布。各项标准的编号、名陈如下：
序号编号
1.SY003195下载标准就来标准下载网
石油工业用加热炉安全规程（代替SYI31-88）
SY/T.0086-95明极保护管道的电绝继标准SY/T4074-95铜质管道水泥砂浆村里涂数机涂敷工艺
SY/T4075-95铜质管道粉煤灰水泥砂浆村里离心成型施工工艺
SY/T4076-95 铜质管道液体涂料内涂层风送挤除工艺
SY/T4077-93钢质管道水泥砂浆衬里风送挤除工艺
序号编号
7SY/T4078-95钢质管道内涂层液体涂料补口机补口工艺
SY/T4079-95石油天然气管造穿越工程施工及验8
收规范
9.SY/T4080-95管道、储龈渗漏检测方法10SY4081-95
钢制球型储端抗震整定技术标准11SY/T4082-95气田井场设备与管道安装工程施工及验收规范
以上标准自1995年9月1日起施行中国石油天然气总公司
1995年3月11日
制定说明
本标准是根据中国石油天然气总公司（93）中油技宇第52号文的通知和石油工程建设设计专业标准体系表关于等效采用国际标准和国外先进标准的指导思想精神，按等效采用美国NACERP-02-86《阴极保护管道的电绝缝》编写在编写过程中总结了长输管道绝缘法兰使用的经验，同时参考了DIN.3389等国外相关标准：并结合科研工作：分析了NACE RP-02-86证明等效是可行的：广泛征求了有关科研，设计，施工，管理及大专院校的意见，对标准中的主要问题进行了反复讨论：最后：经中国石油天然气总公司规划设计总院组织有关单位审查定稿
采取等效采用国外先进标准来编写标准，经验不足，难免存在不蛋之处，在执行本标准过程中，如发现需要修改和补充之处，请格意见和有关资料提供我院：以便再顾懂订时参考中国石油天然气管道勘察设计院1994年12月
L.0.1为了在输送油，气。水理地钢质管道工程电绝维设计中积极采用新工艺、新技术，新设备和新材料，做到技术先进、经济合理。安全适用。确保质量，持制定本标准1.0.2本标准适用于新建和扩建的埋地钢质油、气，水抛送管道的阴极保护工程，不涉及纯属安全目的绝缘装置的要求，不适用于有特殊要求的输送化工介质的管道1.0.3在阴极保护管道的电绝缘设计中，除应符合本标准外还应遵守国家现行有关标准和规范的规定，1.0.4本标准只提出了对阴极保护管道电绝缘的最低要求，并不排斥使用比本标准所规定更好的方祛及材料L.0.5本标准等效采用NACERP-02-86《附极保护管道的电绝缘
2术语
2.0.1管道电绝线（PipelineEkectrical lsolation）通过在售道中。在管道支撑构筑物上，成在管道附件上装设专门的电绝缘装置，避免在营道和其他金属构筑物闻形或金属的或类似的导电通路
2.0.2纯缘装置（Lsolating/Insula(ingDevices）—下列设备部件（见本标准2.0.3-2.0.9）统称为纯缘装置：它们可以是专门的配件、定制的加工件或已有系统中部件的改造。2.0.3绝维管接头（IsolatingCoupling）———用来提供永久电绝缘的机械管接头
2.0.4绝缘法兰（Iso lating Flange）通过绝缘垫片、套简和垫图将时邻法兰及围定法兰的螺母，螺栓同法兰进行电绝缘的一种法兰接头
2.0.5机械开孔分接式绝缘童筒（LsolatingMechanialTappingSkeve）—一种在已有运行管道中可以装人绝像的连接件：它通常只适用于小管径或压力在IMPa以下的低压管道2.0.6绝缘短管（solaing Spool）—安装在辅送盐水（卤水）成其它导电流体的管道中的绝缘装置。2.0.7绝缘活接头（IsolatingUnion）+——种装有绝缘材料的活（管）接头：
2.0.8整体型绝缘接头（Monobloc lsolating Joint）—种在工厂制作，带有两片绝环和（或）绝缘密封垫函的分离体，通过焊接或用根块固定面结合在一起的绝续接头，这种接头需进行电性能和工作压力测试，且安装后不能拆卸2.0.9装配型绝缘接头（Prefabricated Isolating Joint）安装在两个管段间提供电隔离的管接头。这种装配型绝缘接头是由工厂制造和测试，并可以迅建安装在管道上的成套装置，它可以是预组装的绝缓法兰接头：该绝缘接头通常不宜拆卸3电绝缘要求
3.0.1本标准所进的绝缘装置仅应用于阴极保护：且在量恶务条件下施加在绝继装置两侧的电压也不宜醛过30V3.0.2所有连到可能与土境或地下水相接触的装置或设备上的管道，其阴极保护电流可能会流到装置内或设备上，如果不打算保护这费与之相连的构筑物，除非果取一定的防护措施，否则题报保护电流将显若漏滑，在管道和与之相连的装置或设备间的金属或其它导电通路间，提供非连续性或中断其连接就可瓶免阴极保护电流流到与之相连的部件上3.0.3老哦电流漏泄问题，采用质量良好防腐绝缘层的管道特别重要。设有电绝统，明极保护可能变将不经济或不可赠3.0.4变简或衰管是中重点考忠的地方，套管和物送督间的金属接触可以造成保护电流从输适管和共吡邻套简或森管处流失。3.0.5虽然在混凝土中强泄不大明显：但防止管道和大块灌器土中钢筋的全属型提触是电纯缘的重要方面：一般，这样的接触会出现在管道穿过阅室或建筑物墙坚的地方，这种接触能造成护且还会产生管／地自然电位比理人土填中的电位更正（-0.3V相对Cu/CusO,，并使保护电流明显流到钢筋上，因此，当彩用阴极保护时，不可能迫使搓触点或其邻近点的管/地电位降低到和营道其它部分的电位相一致3.0.6在包含有不同金属材料的跑方，使用电绝缘可以把电得作用降到量小
3.0.7当道本身保持看电的连续性：并由与土境或地下水相接触的其它金属构筑物支撑时，必频采取同样的措施，使管道同支撑构筑物电绝像必须防止这些绝缘支撑件破坏管道覆盖层并使其能适应管道的相对位移，报动和温差的影响3.0.8当电动阔和类似部件已成为管道系绕的姐成部分时。要求动力和设备的接地系统电绝缘：采取的电绝缘指施必须符合有关安全标准的现定
3.0.9为了控制或有助于特来测试。可以用电绝缘限制阴极保护电流流到管道系统的各个管段上，有时可以使用电覆控制电阻器跨接在绝缝（或分段）装置上3.0.10当在一条管道上需要采用两种形式的阴极保护（例如括桂阳极和强制电流）时，可进行分段电绝线3.0.11在管道中使用电绝缘有助于控制或暖制杂做电流的影确，比如大地电流。伴随电力牵引系统产生的电流等3.0.12如果管道拍送高导电性的谁体或浆体（例如盐水），选择绝缘装置时要特殊考惠。因为通过输送液体或案体的管道内们可能造成显著的电流漏法，这一润泄电潼将造成显著的内离纯同样，如果一个装置安装在低电租率的环境中（土境或水中）其外部可能存在显著的电流漏法，必须采用适当的预防措施3.心13可以特绝缘装置安装在毒洋构筑物的立管上，使管适的阴极保护系既与平台的套管构筑物的阴极保护系统绝，如存在着电位差，这样做是必需的，因为（1）使用的阴极保护系统类型不同（即循阳极和强制电流）；
（2）管道和构筑物所需电流可能不一样（即采用的材料或用蓝层不同）
3.0.14 当选取安装绝缴装置的位置时，应考虑作用在绝缓装置上的机械力
3.15座该避免在可能存在易娜气体的封闭区城安装绝缘装置
3.0.16在受隔极保护管段的末婚设有绝缘装置时，应该谨慎，确保在绝缘装置的非保护侧不造成商蚀：可以在非保护侧安装据阳极或锌接地极来控制这一手扰4电绝缘方法
4.1一般规定
4.1.1设备的电绝续可以通过采用外购专用的装置、定制的加工件或改造已有设备的部件来实现。使用的方法取决于电绝缘必领达到的作用及其机械结构和需要绝缘的设备的要求。下面所避的电绝缆方法包括采用专卖的装置和适于作电绝续用的标准件两个方面，且为定制部件，如绝缘接头时指出优先选用的材料和方法
4.2管道的电绝缆
4.2.1管道可以通过连人绝缘装置被分隔成不连续的导电管段。绝缘装置可以是预逛装的或在已有的法兰上装设绝像材料或管道接头的组合体，
4.2.1.1绝缘法兰（见图4.2.1-1）管道中已有的法兰可通过在两法兰间垫人绝缘垫片来实现电绝线绝缘垫片应具有和法兰配套的外径，可装在法兰螺栓分布四范固内，或装在环植里，法兰连接螺栓要用绝缘套套人栓柱体及在螺母下设绝终垫圈将线栓同法兰绝级，绝缘套简和垫圈可以组合成一个单体，螺栓可只与一割法兰绝级，这样施加在管道上的阴极保护也格保护安装在地下或水下的绝续法兰中的螺栓，然而，这将使得绝缘性能测试更加围难。
生：在本图中没有表示出防止理气漫人的活技（见本标准7.2.5.3）另外，(心）地源垫围相换绒疫可采用一体式：（2）也可只在一到采用绝掌势围（些车标准42.1.1）4.2.1.2预组装绝缘法兰。绝缘法兰可以是预组装的，并且提供替有螺纹或可焊接的短管，供在现场同管道连成整体4.2.1.3预组装绝缘接头，
（1）高压整体型绝缘接头。压力高于1.0MP%（见图4.2.2)的提头由两个带凸缘的短节和一不载环组成。载环与一个矩服管
紧许她缝掌件
深国品
实国件的维掌带
工型肥辣密时整片
口型电绿密封热店
扭增嫩生篮
图4.21-典型的绝燃法兰
地##所
纯婚环
图421-2整体型健级接头（高压）节搭接在载环内表面和矩节外表面间用既能南封又能电绝缘的树脂封垫，两短节和毁环在压紧状态下焊结成一体，用O型膜或齿形密封垫南封，齿形密封的齿面同加工后的锅面相匹配。用绝缘垫或有机化合物垫板行绝缘(2)低压整体型绝缘接头，压力既于L.0MPa的接头通常有两种型式。一种型式是由两节短管组成。将一节管的端部扩大扩大处的内表面加工成齿型：另一管节端部的外表面也加工成也型。物柔性塑料套粘结在齿型的外表面，并将其装至另一管节的扩展部，然后向下玲压制成一个整体绝缘捷头。另一种型式的（见图4.2.1-3）结构类似于高压型，但较简单，仅有为敏不多的儿个元件，最后的组装通常是采用微单的冷锻挤压或演动挤压使在外力下锁定以替代焊接
（3）卡箍型绝缘接头（见图42.1-4卡雅型接头包括网个载环件，一个靓环的背面呈锥型。两段环面间用0型圈来封，并由绝缘垫片绝缘，采用两个半环形卡箍，通过卡箱端部的凸用螺栓将其连接在一起：该凸缘通常用焊接板锁定理环
降加工事头
照4.2.1-其型的整体型绝缘接头（低压）4.2.1.4绝绿活接头（见图4.21-5）可更换式活接头通常用于区城供热：供气管系人户管道的电绝缘。它们适用于高压和低压，由两块凸缘体组成，分别拧到要连接的管子的端部。其中一个凸缘体的外端车有螺纹，通过螺母连接，并用介电材料将螺母与另一凸缘端部绝线：0形圈或垫片放置在两个喏合面之间#那卡箱
糖型徒坐
跑螺压班
点福品
肥燃师
图4.2.1-4典型的卡维型地缘按头隐爆
阳42.1-5典型的绝缘活接头
4.2.1.5绝线短管。当垒续装置安装在输送盐水或其它电解顶寄液管道中时，通过电解质溶液电路的电阻必须尽可能大，使内部电流降低到最小程度，离开管壁进人电解质游液的电流密度直接关系到该处营道内部的腐蚀率，这一电流密度也直接与电解质瘤液的导电率及跨越绝续件的电位有关，并与内部绝绿覆盖层的长度成反比，可以通过在管道中插人一节用优质的非导体村里的管段或非金属管段提供高电阻。当使用非导体内衬的管段时，管件的一端应使用本标准4.2.1.1到4.2.1.4所进的任一装置。图4.2.16所示为内衬的位置：当使用非金属管件时，则不需要使用本标准4.2.11到4.2.1.4中所述的绝缘装置，对于给定的电解历，绝续短管段的长度由允许的内膚蚀和预期的跨越在管段上的电压所决定，例如，对于某些用户不论管径多大，推荐一个长6m带村里的短营：用于流体电用率大约为302·cm，最大电压差为1.5V的管道
，绝膝推妥（如体式）
在电拉特面
的一勇证社
内地快量社照
慰管件
图42.1-6典型的绝缘短管
4.2.1.6纯缘管接头（见图4.2.1-）有三种基本型式的绝线管接头可供应用，它们通常较适合于低压曾道。（1）用螺固定的绝缘管接头，它们由同柱形钢环，两个有弹性的垫圈和一个附加圆环组成，用一组长螺栓把它们连接成体，可以由在一个钢附加困环下的塑料绝缘垫凰和塑料绝缘套筒提供绝缘
（2）带机械密封系统的无螺栓绝缘管接头，它是由缓钢或可铸铁的短节、两个弹性垫图、两个护照（支座）和两个端部螺母所组成。由一个完整的棉胶套简，塑料性及端部垫圈提供绝缘
（3）带有液压密封系统的无螺栓绝缘管接头，它是由带有需性垫图的钢体套简所组成，通过作用在外壳上的内（或外）水压密封，并在管子的一端用塑料或绝缘垫圈和塑料管垫提供绝缘4.2.1.7机械开孔分接式绝维套筒（见图42.1-8）它是由费装在管子上拼合的套简组成：套商的两半用螺栓和垫圈连接面成，在管道带压下，使用套式铣刀和阅组截除套简内的一节售了，在套筒一端配设绝缘塑料以实现绝缘。Ahg
地健牌
图4.21-7典型的晚战管技头
在螺性机械密时型6)无螺性所计型:C减压密时型护A
增照件
图421-典型的机械开孔分援式绝缘衰做4.3管道与其它构筑物的电绝罐
4.3.1穿过金属衰简或套管的管适的电绝缘：拔送管通常在穿公路，铁路，河流等时采用钢套筒或套营。这时，输送管，套商或套管之间应相互电绝缘，为达到电绝嫁的目的，预在环绕输送管的周围安装绝缘定位垫块。这些绝缘定位垫块沿输送管按一定间隔设置后，再将管道穿人套简或套管（见图4.3.1）只要辅送管和套管之间实际上保持隔离，绝缘定位垫块为套管和输送管提供的电绝缘是可靠的，因为绝缘定位块既不能确保套管中的摘送管居中，也不能防止其移动，土壤沉陷或运行条件造成的输送管的移动可能会使套管的一端或两端与输送管直接接触。为了防止外都物质的慢人，应该采用适当的嘴部密封。12
管督循样出油
4.3.2管桥绝线
奥型啦量
肉醒的迎绿您
图4.3.1套管绝定位垫块
4.3.2.1为了使阴极保护输送管同金属管桥、钢桥和栈桥等的电绝缘，管桥上的管道支撑应该装设垫块，使管道与变撑托架电绝维，可以从望料，氧丁橡胶或玻璃陶瓷中选择适当的材料，所选用的材料座是是适合于管道的运行，环境条件和村料的电性能要求，
4.3.2.2可采用电绝线装置把架空管段与明极保护的地下管道相绝缘，在这种情况下，可以用一条跨接导战同管道连接，其规格应能传送阴极保护电流：使沿电绝缆管段保持电连线性（图4.3.2)
