SY/T 0088-1995
基本信息
标准号： SY/T 0088-1995
中文名称：钢制储罐罐底外壁阴极保护技术标准
标准类别：石油天然气行业标准(SY)
英文名称： Technical standard for cathodic protection of the bottom and outer wall of steel storage tanks
标准状态：已作废
发布日期：1995-12-18
实施日期：1996-06-01
作废日期：2007-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：394238
标准分类号
标准ICS号：石油及相关技术>>75.200石油产品和天然气储运设备
中标分类号：>>>>油气田及管道建设设计专业
出版信息
出版社：石油工业出版社
页数：20页
标准价格：18.0 元
出版日期：1996-06-01
相关单位信息
发布部门：中国石油天然气总公司
标准简介
SY/T 0088-1995 钢制储罐罐底外壁阴极保护技术标准 SY/T0088-1995 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

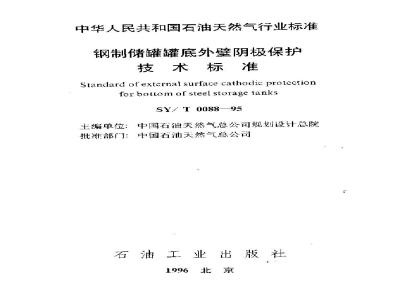

中华人民共和国石油天然气行业标准钢制储罐罐底外壁阴极保护
技术标准
Standard ofexternai surface cathodic protectionfor bottom of steel storage tanksSY/ T 008895
主编单位：中国石油天然气总公司规划设计总院批推部门：中国石油天然气总公司石油工业出版社
1996北京
一般规定
阴极保护必要性的确定
阴极保护判据及其测定技术
阴极保护系统的设计
阴极保护系统的安装
干扰与防护
阴极保护系统的运行和维护
附录A本标准用词说明
附加说明·
钢制储罐罐底外壁阴极保护技术标准条文说明
(22）
中国石油天然气总公司文件
（95）中油技监字第731号
关于批准发布《钢质管道及储罐腐蚀与防护调查方法标准》等二十六项石油天然气行业标准的通知
各有关单位：
《钢质管道及储罐腐蚀与防护调查方法标准》等二六项石油天然气行业标准（草案），业经审查通过，现批准为石油天然气行业标准，予以发布，各颁标准的编号，名称如下1
SY/T 0087--95
SY / T 0545--1995
SY/ T 4013--95
SY /T 4041--95
钢质管道及储罐腐蚀与防护调查方法标准
原油析蜡热特性参数的测定
示扫描量热法
埋地钢质管道聚乙烯防腐层技术标准（代替SYJ4013—-87)
油田专用湿蒸汽发生器安装及验收规范（代替SYJ4041--89）
SY /T 4084-95
SY/T 4085 -95
SY7T 4086-95
SY /T 4087-95
SY / T 4088 95
SY/T 4089-95
SY/T 4090-95
SY/I 409195
SY /T 4092-
SY /T 409395
SY/T 4094-95
SY/T 4095-95
SY/T 409695
SY/T 409795
SY/T 409895
SY /T 4099-95免费标准bzxz.net
SY/T 4100--95
SY/T 4101-95
SY7T 4102—95
SY/T41031995
SY4104—95
滩海环境条件与荷载技术规范
滩海油田油气集输技术规范
滩海结构物1.管网设计与施工技术规范
滩海石油工程通风空调技术规范滩海石油工程给水排水技术规范滩海石油工程电气技术规范
潍海石油工程发电设施技术规范滩海石油工程防腐蚀技术规范
滩海石油工程保温技术规范
滩海石油设施上起重机选用与安装技术规范
浅海钢质固定平台结构设计与建造技术规范
浅海钢质移动平台结构设计与建造技术规范
滩海油田井口保护装置技术规范滩海斜坡式砂石人工岛结构设计与施工技术规范
滩海环壁式钢模一混凝土人工岛结构设计与施工技术规范
滩海海堤设计与施工技术规范
滩海工程测量技术规范
滩海岩士工程勘察技术规范
阀门的捡查与安装规范
钢质管道焊接及验收
石油建设工程质量检验评定标准管道穿跨越工程
SYT 008895
钢制储罐操底外罐阴极保护技术标准
以上标准自九九六年六月·－口起施行中国石油天然气总公司
一九九五年十二月十八白
1.0.1为有效地实施对钢制储罐谨底外壁阴极保护（以下简称储罐阴极保护，制定本标
1.0.2本标准适用于已建和新建的储罐阴极保护，1.0.3储罐的阴极保护，除执行木标准外，尚应豹台国家现行有关标准（规范）的规定。
1.0.4引用标准：
GB5005794建筑防雷设计规范
SY／T0017一96埋地钢质管道直流排流保护技术标准SYJ23一$6埋地钢质管道阴极保护参数测试方法SYJ3288电力线路对埋地钢质管道交流电干扰测试方法
SYI3689埋地钢质管道强制电流阴极保护设计规范2.0,1
2一般规定
在储罐阴极保托系统的设计，对阴极保护电流总量根据工艺计穿宦留有0裕靠。
2.0.2阴极保护系统中罐底阳极的设计寿命应与储罐使用寿命机当
2.03采用强制电流阴极保护时，注意可能造成对其他外部金属构筑物的干扰影响，并应采取相应的防护招施。2心4直流电源设备额定功率应留有裕量：其输出阻抗应与回路电阻相匹配
2.心5栖牲陷极可兼作储罐的防雷防静电接地极。对已建储罐的防雷防静电接地极进行改造时：推荐使用棒型锌接地极：其接地电阻应符合现行国家标准《建筑防雷设计规范》的舰定。2.0.6阴极保护系统的电绝缘装置应包括绝缘法兰，预制绝缘接头或连接器组成的绝缘装置，以利于腐蚀控制3阴极保护必要性的确定
3.0.1在确定语罐阴极保护必要性之前.应个面调查下列条款11储罐设评和制造的基础料科包括（1场区及罐区面布暨
【】上壤性质和电阻率
（3）地下水位
（4）罐基础的设让
（5）建造起止日期：
（6）储罐有无覆盖层及其类型：（7）附近构筑物已有的阴极保护状况；【8」建储罐的维护，检修记绿料：3.0.1.2储罐内介质的基础资料包括：（1）介质的种类，
（2）介质的温度；
（）有无水底及其深度；
4介质氛收发欢数。
3.0.1.3底钟状说调查包括
（1）腐蚀率检测记录
（似储罐腐蚀状说的窦刻
（3）罐区杂散电流状况，
（4）储罐刘地电位分布。
3.0.2对已建的储罐，经调查分析证明腐蚀将危及到储罐的安全运行时，成采坂阴极保护措施。3对新建储罐的罐底外薛，经调香确认翡要明极保护时在设计中应采用阴极保扩进行腐蚀控制：并使储罐在整个使用期问得到持续保护。
4阴极保护判据及其测定技术
4.1阴极保护判据
4.1.1储罐罐底外壁阴披保护应达到下列规定指标4.1.1.1一般情说下、罐底对地最小保护电位相对于饱和硫赖铜参比电极应达到一0.85V。当土壤中含有硫酸盐还原菌、且硫酸根含量大于0.5%时，保护电位应达到一0.95V或更负；4.1.1.2鐘底和与上壤接触的参比电极之间测得阴极极化电位差不小100mV：此判据可用于极化的建立过程，也可用于极化的衰减过程，
4.1.2上述判据可根据具体情况采用其中的一项或全部，4.2测定技术
4.2.1阴极保护电位、阴极极化的测定方法应按国家现行标准《理地钢质管道阴极保护参数测试方法》的规定执行。4.2.2监谢点的数量改分布应能保证罐底的何部位腐蚀控制均能盗到4.1.1的规定，并且罐底的电位分布尽可能均旬致它应满是以下要求
4.2.2.1分布在周边的监测点一般不应少于四处，当罐底克径较大时：应适当加密
4.2.2.2罐底板小心部位应设监测点，其他部位视罐底板面积大小适当增设：
当在藿中心部位监测有闲时，根据现场经给，推荐罐底周边的保护电位保持在-1.1～-1.15V（相对CuCuS0，电极)。
对测定结果宜作卡壤中IR降修证4.2.3
5阴极保护系统的设计
5.1设计前应掌握的资料
阴极保护设让前应收集工划资料5.1.1
（1）场区及罐区面布置图和系统布置图（2）建造起止口期
（3）储罐设计资料
（4）场区内设施电绝缘及电跨接情说：（5）电缆的路径：
：（6）爆炸危险区的边界。
5.1.2阴极保护设计时与场区有关的资料（1）已建和计划建的阴极保护系统，（2）特殊的环境条件
（3）基岩和冻十层深度
（4）相邻的理地金属构筑物及其接近理度；（5）与外部结构电绝缘的可行性5.1.3通过现场调查和腐蚀测试，取得下列资料（1）满足达到判据的保护电流需要量；（2）王壤电阻率；
（3）系统所需的电绝缘，
（4）系统的电连续性：
（5）覆盖层的窕整性：
（6）同一地区类似储罐的泄漏史：（7）存在的杂散电流：
（8）其他维护和运行数据，
5.2保护方式的选择
5.2.1依据不回的腐蚀环境和条件、被保扩储罐只在状说和技术要求，选择性阳极保护或强制电流阴极保疗式5.2.2栖牲阳极保护一般适用于土壤电组率较低、储髓单径较小周围地下金属构筑物布局复杂的环境寸中5.2.3强制电流保护一般适用于土壤电阻率较高，储罐直径较大的环境中。
5.3强制电流系统
5.3.1强制电流设让计算内睿如下：5.3.1.1保护电流需要量-股通过估或测试现场电流需要量求得。结合我国诺罐具体情况，推荐储罐保护电流密度为5～10mAm，灿保护电流总需要量为：L= ia-s
阴极保护电流总需要量，A：
阴极保护电流密度，mA/m:
被保护总面积，1n。
直流电源额定输出电压按下式计算：V= IR.+ R+ R.)+
一阴极接地电阻，
R.导线电阻Q;
R罐底天地过渡电阻
(5.3.1— J)
(5.3.1- 2)
V-一阳极地床反电动势（焦炭料可取2V），V:保护系统的保护电流（叫取1.1点）、A。P=iW/n
(5.3.1— 3)
电源动率、w
1一电源整流器效率，可取0.7.
辅助即级需要量按下试训算：
.G-TgK
阳感重堆，kg：
阳极有效寿命，a
阴极沁耗率。kA·a
一“阳极工作电流，A：
K—阳极利用系数，取0.70.85。[5.3.1— 4
辅助阳极接地电阻应按国家现行标准理地钢随管道强制电流阴极保护设计规惑》中的有关规定进行计算。5.3.2辅助阳极材料可选用高硅铸铁，石墨和钢铁等，般应设置在电附率低的地点：在盐渍十，海滨土壤中应彩用含铬高硅锣即极：在电阻率高的地方宜使用钢铁阻极。5.3.3辑铺助阳极的布置通常可选择罐周直立式（如图5.3.3一1所求）、罐旁深井式（如图5.3.3一2所示），罐底斜角式（如图5.3.3-3所示）和罐底水平式（图5.3.3-4所示）。当保护对象为个罐时，可将几个罐做为一个联合体共同保护，其辅助阳极布暨如图5.3.3-5所示。
5.3.4新建罐设计时，宜在罐底适当位置埋设水久性参比电极（如图5.3.4-1所示罐壁四周的电位分布可通过在罐鐘四周埋设参比电极来监测（如图5.3.4-2所示），5.3.5强制电流系统直流电源设备可选用整流器和恒电位仪。当地电位或回路电阻经常有较大变化时，应使用恒电位仪
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
