TB/T 3112.4-2017
基本信息
标准号： TB/T 3112.4-2017
中文名称：铁路车站电码化设备第4部分:元器件
标准类别：铁路运输行业标准(TB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：4385530
标准分类号
关联标准
出版信息
相关单位信息
标准简介
TB/T 3112.4-2017.Coding equipment in railway station-Part 4: Component.
1范围
TB/T 3112.4规定了铁路车站电码化设备元器件的分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和储存。
TB/T 3112.4适用于铁路车站电码化设备元器件的设计、制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
CB 191包装 储运图示标志(CB/T 191- -2008 , ISO 780 : 1997 , MOD)
GB/T 1804- -2000 - .般公差未注公 差的线性和角度尺寸的公差( eqv Is0 2768-1 :1989)
GB/T 2423.3- 2016 环境试验第2 部分:试验方法试验 Cab:恒定湿热试验( IEC 60068-2-78:2012 ,IDT)
GB/T 2423.4-2008电工电子产品环境试验第2部分:试验方法试验Db:交变湿热(12h+12h循环)( IEC 60068-2-30 :2005 ,IDT)
GB/T 2423.5-1995电工电子产 品环境试验第2 部分:试验方法试验 Ea和导则:冲击( idtIEC 60068-2-27 :1987)
GB/T 2423.21-2008电工电子产品环境试验第2 部分:试验方法试验 M: 低气压( IEC60068-2-13:1983 , IDT)
3分类与命名
3. 1设备分类
设备包括电码化调整电阻盒、防护电容器、组合电容器等。
1范围
TB/T 3112.4规定了铁路车站电码化设备元器件的分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和储存。
TB/T 3112.4适用于铁路车站电码化设备元器件的设计、制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
CB 191包装 储运图示标志(CB/T 191- -2008 , ISO 780 : 1997 , MOD)
GB/T 1804- -2000 - .般公差未注公 差的线性和角度尺寸的公差( eqv Is0 2768-1 :1989)
GB/T 2423.3- 2016 环境试验第2 部分:试验方法试验 Cab:恒定湿热试验( IEC 60068-2-78:2012 ,IDT)
GB/T 2423.4-2008电工电子产品环境试验第2部分:试验方法试验Db:交变湿热(12h+12h循环)( IEC 60068-2-30 :2005 ,IDT)
GB/T 2423.5-1995电工电子产 品环境试验第2 部分:试验方法试验 Ea和导则:冲击( idtIEC 60068-2-27 :1987)
GB/T 2423.21-2008电工电子产品环境试验第2 部分:试验方法试验 M: 低气压( IEC60068-2-13:1983 , IDT)
3分类与命名
3. 1设备分类
设备包括电码化调整电阻盒、防护电容器、组合电容器等。

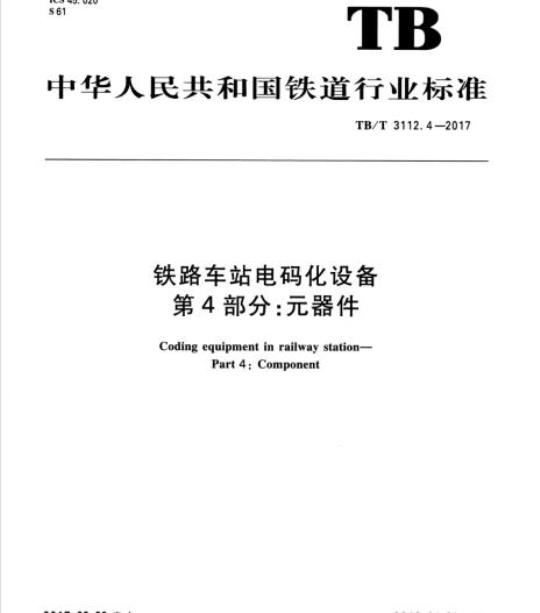

标准图片预览
标准内容
ICS45.020
中华人民共和国铁道行业标准
TB/T3112.4—2017
铁路车站电码化设备
第4部分：元器件
Coding equipment in railway station-Part4：Component
2017-09-29发布
国家铁路局
2018-04-01实施
规范性引用文件
分类与命名
技术要求
试验方法
检验规则
标志、包装、运输及储存
TB/T3112.4—2017
..........
TB/T3112.4—2017
TB/T3112《铁路车站电码化设备》分为五个部分：第1部分：通用技术条件；
第2部分：发码、检测、调整器；第3部分：隔离器；
第4部分：元器件；
第5部分：设备柜。
本部分为TB/T3112的第4部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由西安全路通号器材研究有限公司归口。本部分起草单位：北京全路通信信号研究设计院集团有限公司、北京北信丰元铁路电子设备有限公司、固安信通信号技术股份有限公司、北京国铁路阳技术有限公司、通号万全信号设备有限公司、北京全路通铁路专用器材工厂、哈尔滨复盛铁路工电器材有限公司、鹤壁市鑫华中电器有限公司。本部分起草人：安海君、殷惠媛、董炯、李培明、潘广明、吴仙明、贾红涛、张梁、冯红兵。H
1范围
铁路车站电码化设备
第4部分：元器件
TB/T3112.4-2017
TB/T3112的本部分规定了铁路车站电码化设备元器件的分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和储存。本部分适用于铁路车站电码化设备元器件的设计、制造和检验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB191包装储运图示标志（GB/T191-2008，ISO780：1997，MOD）GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差（eqvIS02768-1：1989）GB/T2423.3—2016环境试验第2部分：试验方法试验Cab：恒定湿热试验（IEC60068-2-78：2012,IDT）
GB/T2423.4—2008
第2部分：试验方法试验Db：交变湿热（12h+电工电子产品环境试验
12h循环）（IEC60068-2-30:2005，IDT）GB/T2423.5—1995
IEC60068-2-27:1987)
电工电子产品环境试验
第2部分：试验方法试验Ea和导则：冲击（idt8电工电子产品环境试验
GB/T2423.21—2008
试验M：低气压（IEC
第2部分：试验方法
60068-2-13:1983,IDT
GB/T2693—2001
电子设备用固定电容器第1部分：总规范（IEC60384-1：1999，IDT）GB/T5169.5—2008电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、
确认试验方法和导则（IEC60695-11-5：2004，IDT）GB/T5169.10-—2006电工电子产品着火危险试验第10部分：购热丝/热丝基本试验方法购
热丝装置和通用试验方法（IEC60695-2-10:2000，IDT）GB/T24123—2009电容器用金属化薄膜TB/T1424—1982通信信号产品的温升TB/T1447—2015信号产品的绝缘电阻TB/T1448—1982
通信信号产品的绝缘耐压
TB/T1498—1984铁路通信信号产品包装技术条件TB/T2846—2015
铁路地面信号产品振动试验方法铁路地面信号产品高温及低温试验方法TB/T29532015
TB/T3112.12017铁路车站电码化设备第1部分：通用技术条件3分类与命名
设备分类
设备包括电码化调整电阻盒、防护电容器、组合电容器等。1
TB/T3112.4-2017
设备命名
3.2.1设备代号含义及型号示例
设备代号含义、型号示例见TB/T3112.1—2017。2设备型号及名称
设备型号及名称见表1。
送电调整电阻盒
受电调整电阻盒
四线制调整电阻盒
电码化防护电容器
电码化组合电容器
25Hz防护盒组合电容
技术要求
工作环境
CTA-1/500
设备型号及名称
使用环境
CTA-1/500（四头）
CTA-4/450
CTA-12/450
CTA-14/450
CTZA-M1
CTZA-M2
CTZA-M3
CTZA-M4
CTZA-M5
CTZA-M6
CTZA-F1
CTZA-F2
设备在下列环境条件下应可靠工作：a)
周围空气温度：
室内：-25℃~～+40℃；
2）室外：-40℃~+70℃。
周围空气相对湿度：
室内：不大于85%（温度为+25℃时）；室外：不大于95%（温度为+25时）。说
两线制ZPW-2000（UM）系列电码化送电端两线制ZPW-2000（UM）系列电码化受电端四线制ZPW-2000（UM）系列移频电码化25Hz四线制ZPW-2000（UM）系列电码化480四线制ZPW-2000（UM）系列电码化用于HLC-T1、HBP-T
用于HLC-T
用于HBP-T1
用于NGL-T
用于FNGL-T
用于WGL-T
用于FWGL-T
用于SGLH
用于WGFH
用于HF3-25
用于HF4-25
大气压力：70.1kPa~106.2kPa（相当于海拨3000m以下）。振动条件：
室内：频率：10Hz~150Hz；加速度幅值：5m/s；2)
室外：频率：10Hz~500Hz；加速度幅值：10m/s2。周围无腐蚀金属、破坏绝缘和引起爆炸危险的有害气体及导电尘埃。e）
4.2一般要求
TB/T3112.4—2017
设备的一般要求应符合TB/T3112.1一2017中4.2的规定。电容器的使用寿命不应少于8年。4.3外形结构及要求
4.3.1设备的外观及零部件要求应符合TB/T3112.1—2017中4.3的规定。2元器件规格见表2。
元器件规格
外形尺寸
送电调整电阻盒
受电调整电阻盒
四线制调整电阻盒
电码化防护电容器
电码化组合电容器
25Hz防护盒组合电容器
CTA-1/500
CTA-1/500（四头）
CTA-4/450
CTA-12/450
CTA-14/450
CTZA-M1
CTZA-M2
CTZA-M3
CTZA-M4
CTZA-M5
CTZA-M6
CTZA-FI1
CTZA-F2
长(L)
宽（W）
高(H)
设备外形尺寸见图1～图12，且未注公差应符合GB/T1804一2000中公差等级最粗的规定。应统一各设备使用端子的用途及排列规定。RT-F
送电调整电阻盒
图1RT-F型送电调整电阻盒外形尺寸PL
TB/T3112.4—2017
受电调整电阻盒
xxxxxx
四线制调整电阻盒
XXXXXX
XXXXXX
图2RT-R型受电调整电阻盒外形尺寸图3
SRTH型四线制调整电阻盒外形尺寸图4电码化防护电容器CTA-1/500、CTA-1/500（四头）外形尺寸
图5电码化防护电容器CTA-4/450外形尺寸
图6电码化防护电容器CTA-12/450外形尺寸
图8电码化组合电容器CTZA-M1、CTZA-M2外形尺寸
电码化组合电容器CTZA-M4
外形尺寸
TB/T3112.4—2017
图7电码化防护电容器CTA-14/450外形尺寸
图9电码化组合电容器CTZA-M3
CTZA-M5外形尺寸
电码化组合电容器CTZA-M6
外形尺寸
TB/T3112.4—2017
225Hz防护盒组合电容器CTZA-F1.CTZA-F2外形尺寸图12
4.4电阻盒技术指标
电阻盒技术指标见表3。
表3电阻盒技术指标
电阻值
电阻值
电阻值
4.5电容器技术指标
4.5.1标称电容量允许偏差：±5%。技术指标
0050010001500
2000.2500、3000
00.50n.1000.1500.
20022500.300n
00.500、1000、1500、
200Q2500.3000
4.5.2损耗角正切（1000Hz)：tan8≤4×10-34.5.3额定电压：Um。
电容器容值和耐压指标见表4。
3个电阻分别测试。
300Q/100W，允许偏差±10%
5个电阻分别测试。
300Q/100W，允许偏差±10%
6个电阻分别测试。
300Q/100W，允许偏差±10%
CTA-1/500
CTA-1/500
CTA-4/450
CTA-12/450
CTA-14/450
CTZA-M1
CTZA-M2
CTZA-M3
CTZA-M4
CTZA-MS
CTZA-M6
CTZA-F1
CTZA-F2
电容器容值和耐压指标
技术指标
TB/T3112.4—2017
四线电容
四线电容
四线电容
四线电容
四线电容
注：电容器应采用GB/T24123一2009规定的金属化聚丙烯薄膜，标称厚度不宜小于7μm，U为交流电压。极间绝缘电阻R：当标称电容量C≤0.33μF时，电容器的极间绝缘电阻R应大于25000MQ；4.5.4
当标称电容量C>0.33μF时，电容器的RC最小乘积应大于7500s。7
TB/T3112.4—2017
4.5.5极间耐压试验：电容器在试验期间无永久性击穿和闪络。4.6绝缘电阻
电阻盒的绝缘电阻应符合以下规定：a）在试验用标准大气条件下，其绝缘电阻不应小于500MQ（DC500V）；b）经湿热试验后，其潮湿绝缘电阻不应小于1.5MQ（DC500V）。4.7绝缘耐压
电阻盒在大气压力不低于89.9kPa条件下（相当于海拨1000m以下），引线端子对机壳间（接地端子除外）应能承受交流正弦波50Hz、2000V有效电压，漏流1mA，历时1min耐压试验，应无击穿，表面无闪络、绝缘介质显著发热或接人电路的电压表读数突然下降等现象。4.8阻燃
采用塑料外壳的设备经针焰试验后，应符合以下规定：a）试品无火焰和灼热，并且规定的铺底层或包装绢纸没有起燃；在移开针焰后，试品和周围的零部件的火焰或灼热在30s内熄灭，即t<30s，而且周围的零b)
部件没有完全烧毁以及规定的铺底层或包装绢纸没有起燃。注：为燃烧的持续时间。
4.9温升
在环境温度为+40℃，电阻盒在额定负荷时，其温升应不大于85K。4.10低温
设备经低温试验后，应符合以下的规定：a）外观不应变形和开裂；
b）电性能应符合4.4、4.5.2、4.5.3的规定，电容变化小于5%。4.11高温
设备经高温试验后，应符合以下的规定：a）外观不应变形和开裂；
b）电性能应符合4.4、4.5.2、4.5.3的规定，电容变化小于5%。恒定湿热
设备经恒定湿热试验后，试验结果应符合4.4、4.5.2、4.5.3的规定：其绝缘电阻应满足4.6的规定。
设备经4.1d）规定的频率、加速度幅值的振动（正弦）试验后，结构不应有松动及机械损伤，并应符合4.4、4.5的规定。
4.14冲击
带包装的设备经半正弦波冲击脉冲，峰值加速度为500m/s（50g），脉冲持续时间为11ms的冲击试验后，不应有结构松动和机械损伤，并应符合4.4、4.5的规定。4.15低气压免费标准bzxz.net
设备经低气压试验后，试验结果应符合4.4、4.5的规定。5试验方法
5.1试验条件
在产品和技术要求没有明确规定试验条件时，则试验应在下列条件下进行：a）温度：+15℃～+35℃；
相对湿度：25%~75%；
气压：86kPa~106kPa。
5.2试验用仪器、仪表要求
TB/T3112.4—2017
试验用仪器、仪表见表5。未提出要求的试验用仪器、仪表的准确度等级不应低于0.5级。表5试验用仪器、仪表
RCL测试仪
LC交流电容耐压测试仪
绝缘电阻测试仪
耐压测试仪
高低温试验箱
高低温湿热试验箱
电动振动台
5.3外观及结构检查
电阻：0.00001Q~199.9999MO
电感：0.00001μH~9.99999kH
电容：0.00001pF~999.999mF
频率范围：20Hz~50kHz：基本精度：±0.05%AC0V~1.5kV：允许偏差：±1.5%电阻：10°m~10n
电压：10V.50V、100V、250V500V1000VAC:0kV~5kV；准确度：±（5%+2)漏电流：0.1mA~50mA；准确度：±（5%+2）测试时间：1s~998；充许偏差：±1%-60℃~+150℃，温度均匀度≤2℃，温度波动度±0.5℃-40℃~+100℃；充许偏差：±0.2K20%RH~98%RH；允许偏差：±2.5%额定激振力10000N
设备外观及结构应采用目测及相应量具进行检验，其结果应符合4.2、4.3的规定。5.4电阻盒测试
用RCL测试仪分别测量电阻各值，其结果应符合4.4的规定。5.5电容器测试
5.5.1电容器测试环境及具体方法电容器测试环境及具体方法应符合GB/T2693—2001的规定。5.5.2标称电容
用RCL测试仪测量各电容器容值，测试电压1V、频率1000Hz,其结果应符合4.5的规定。5.5.3损耗角正切测量
用RCL测试仪测量接线各电容端子间损耗角正切，测试电压1V、频率1000Hz，其结果应符合4.5的规定。
极间绝缘电阻
使用绝缘电阻测试仪，仪器应具有多个测试电压，仪器准确度为5%；测量要求：测试前产品应短路放电，测试电压选取100V，充电时间1min，其结果应符合4.5b)
的规定。
极间耐压试验
使用高压测试仪，直接测试电容器两电极；测量要求：按照1.4倍的U进行，试验时间3s，其结果应符合4.5的规定。b)
5.6绝缘电阻试验
电阻盒正常绝缘电阻的测试应按TB/T1447一2015的规定进行。各端子（接地端子除外）对机壳进行绝缘电阻测试，试验结果应符合4.6的规定。5.7绝缘耐压试验
电阻盒的绝缘耐压试验应按TB/T1448—1982的规定进行。将耐压测试仪的输出调到2000V，施9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国铁道行业标准
TB/T3112.4—2017
铁路车站电码化设备
第4部分：元器件
Coding equipment in railway station-Part4：Component
2017-09-29发布
国家铁路局
2018-04-01实施
规范性引用文件
分类与命名
技术要求
试验方法
检验规则
标志、包装、运输及储存
TB/T3112.4—2017
..........
TB/T3112.4—2017
TB/T3112《铁路车站电码化设备》分为五个部分：第1部分：通用技术条件；
第2部分：发码、检测、调整器；第3部分：隔离器；
第4部分：元器件；
第5部分：设备柜。
本部分为TB/T3112的第4部分。
本部分按照GB/T1.1—2009给出的规则起草。本部分由西安全路通号器材研究有限公司归口。本部分起草单位：北京全路通信信号研究设计院集团有限公司、北京北信丰元铁路电子设备有限公司、固安信通信号技术股份有限公司、北京国铁路阳技术有限公司、通号万全信号设备有限公司、北京全路通铁路专用器材工厂、哈尔滨复盛铁路工电器材有限公司、鹤壁市鑫华中电器有限公司。本部分起草人：安海君、殷惠媛、董炯、李培明、潘广明、吴仙明、贾红涛、张梁、冯红兵。H
1范围
铁路车站电码化设备
第4部分：元器件
TB/T3112.4-2017
TB/T3112的本部分规定了铁路车站电码化设备元器件的分类与命名、技术要求、试验方法、检验规则、标志、包装、运输和储存。本部分适用于铁路车站电码化设备元器件的设计、制造和检验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB191包装储运图示标志（GB/T191-2008，ISO780：1997，MOD）GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差（eqvIS02768-1：1989）GB/T2423.3—2016环境试验第2部分：试验方法试验Cab：恒定湿热试验（IEC60068-2-78：2012,IDT）
GB/T2423.4—2008
第2部分：试验方法试验Db：交变湿热（12h+电工电子产品环境试验
12h循环）（IEC60068-2-30:2005，IDT）GB/T2423.5—1995
IEC60068-2-27:1987)
电工电子产品环境试验
第2部分：试验方法试验Ea和导则：冲击（idt8电工电子产品环境试验
GB/T2423.21—2008
试验M：低气压（IEC
第2部分：试验方法
60068-2-13:1983,IDT
GB/T2693—2001
电子设备用固定电容器第1部分：总规范（IEC60384-1：1999，IDT）GB/T5169.5—2008电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、
确认试验方法和导则（IEC60695-11-5：2004，IDT）GB/T5169.10-—2006电工电子产品着火危险试验第10部分：购热丝/热丝基本试验方法购
热丝装置和通用试验方法（IEC60695-2-10:2000，IDT）GB/T24123—2009电容器用金属化薄膜TB/T1424—1982通信信号产品的温升TB/T1447—2015信号产品的绝缘电阻TB/T1448—1982
通信信号产品的绝缘耐压
TB/T1498—1984铁路通信信号产品包装技术条件TB/T2846—2015
铁路地面信号产品振动试验方法铁路地面信号产品高温及低温试验方法TB/T29532015
TB/T3112.12017铁路车站电码化设备第1部分：通用技术条件3分类与命名
设备分类
设备包括电码化调整电阻盒、防护电容器、组合电容器等。1
TB/T3112.4-2017
设备命名
3.2.1设备代号含义及型号示例
设备代号含义、型号示例见TB/T3112.1—2017。2设备型号及名称
设备型号及名称见表1。
送电调整电阻盒
受电调整电阻盒
四线制调整电阻盒
电码化防护电容器
电码化组合电容器
25Hz防护盒组合电容
技术要求
工作环境
CTA-1/500
设备型号及名称
使用环境
CTA-1/500（四头）
CTA-4/450
CTA-12/450
CTA-14/450
CTZA-M1
CTZA-M2
CTZA-M3
CTZA-M4
CTZA-M5
CTZA-M6
CTZA-F1
CTZA-F2
设备在下列环境条件下应可靠工作：a)
周围空气温度：
室内：-25℃~～+40℃；
2）室外：-40℃~+70℃。
周围空气相对湿度：
室内：不大于85%（温度为+25℃时）；室外：不大于95%（温度为+25时）。说
两线制ZPW-2000（UM）系列电码化送电端两线制ZPW-2000（UM）系列电码化受电端四线制ZPW-2000（UM）系列移频电码化25Hz四线制ZPW-2000（UM）系列电码化480四线制ZPW-2000（UM）系列电码化用于HLC-T1、HBP-T
用于HLC-T
用于HBP-T1
用于NGL-T
用于FNGL-T
用于WGL-T
用于FWGL-T
用于SGLH
用于WGFH
用于HF3-25
用于HF4-25
大气压力：70.1kPa~106.2kPa（相当于海拨3000m以下）。振动条件：
室内：频率：10Hz~150Hz；加速度幅值：5m/s；2)
室外：频率：10Hz~500Hz；加速度幅值：10m/s2。周围无腐蚀金属、破坏绝缘和引起爆炸危险的有害气体及导电尘埃。e）
4.2一般要求
TB/T3112.4—2017
设备的一般要求应符合TB/T3112.1一2017中4.2的规定。电容器的使用寿命不应少于8年。4.3外形结构及要求
4.3.1设备的外观及零部件要求应符合TB/T3112.1—2017中4.3的规定。2元器件规格见表2。
元器件规格
外形尺寸
送电调整电阻盒
受电调整电阻盒
四线制调整电阻盒
电码化防护电容器
电码化组合电容器
25Hz防护盒组合电容器
CTA-1/500
CTA-1/500（四头）
CTA-4/450
CTA-12/450
CTA-14/450
CTZA-M1
CTZA-M2
CTZA-M3
CTZA-M4
CTZA-M5
CTZA-M6
CTZA-FI1
CTZA-F2
长(L)
宽（W）
高(H)
设备外形尺寸见图1～图12，且未注公差应符合GB/T1804一2000中公差等级最粗的规定。应统一各设备使用端子的用途及排列规定。RT-F
送电调整电阻盒
图1RT-F型送电调整电阻盒外形尺寸PL
TB/T3112.4—2017
受电调整电阻盒
xxxxxx
四线制调整电阻盒
XXXXXX
XXXXXX
图2RT-R型受电调整电阻盒外形尺寸图3
SRTH型四线制调整电阻盒外形尺寸图4电码化防护电容器CTA-1/500、CTA-1/500（四头）外形尺寸
图5电码化防护电容器CTA-4/450外形尺寸
图6电码化防护电容器CTA-12/450外形尺寸
图8电码化组合电容器CTZA-M1、CTZA-M2外形尺寸
电码化组合电容器CTZA-M4
外形尺寸
TB/T3112.4—2017
图7电码化防护电容器CTA-14/450外形尺寸
图9电码化组合电容器CTZA-M3
CTZA-M5外形尺寸
电码化组合电容器CTZA-M6
外形尺寸
TB/T3112.4—2017
225Hz防护盒组合电容器CTZA-F1.CTZA-F2外形尺寸图12
4.4电阻盒技术指标
电阻盒技术指标见表3。
表3电阻盒技术指标
电阻值
电阻值
电阻值
4.5电容器技术指标
4.5.1标称电容量允许偏差：±5%。技术指标
0050010001500
2000.2500、3000
00.50n.1000.1500.
20022500.300n
00.500、1000、1500、
200Q2500.3000
4.5.2损耗角正切（1000Hz)：tan8≤4×10-34.5.3额定电压：Um。
电容器容值和耐压指标见表4。
3个电阻分别测试。
300Q/100W，允许偏差±10%
5个电阻分别测试。
300Q/100W，允许偏差±10%
6个电阻分别测试。
300Q/100W，允许偏差±10%
CTA-1/500
CTA-1/500
CTA-4/450
CTA-12/450
CTA-14/450
CTZA-M1
CTZA-M2
CTZA-M3
CTZA-M4
CTZA-MS
CTZA-M6
CTZA-F1
CTZA-F2
电容器容值和耐压指标
技术指标
TB/T3112.4—2017
四线电容
四线电容
四线电容
四线电容
四线电容
注：电容器应采用GB/T24123一2009规定的金属化聚丙烯薄膜，标称厚度不宜小于7μm，U为交流电压。极间绝缘电阻R：当标称电容量C≤0.33μF时，电容器的极间绝缘电阻R应大于25000MQ；4.5.4
当标称电容量C>0.33μF时，电容器的RC最小乘积应大于7500s。7
TB/T3112.4—2017
4.5.5极间耐压试验：电容器在试验期间无永久性击穿和闪络。4.6绝缘电阻
电阻盒的绝缘电阻应符合以下规定：a）在试验用标准大气条件下，其绝缘电阻不应小于500MQ（DC500V）；b）经湿热试验后，其潮湿绝缘电阻不应小于1.5MQ（DC500V）。4.7绝缘耐压
电阻盒在大气压力不低于89.9kPa条件下（相当于海拨1000m以下），引线端子对机壳间（接地端子除外）应能承受交流正弦波50Hz、2000V有效电压，漏流1mA，历时1min耐压试验，应无击穿，表面无闪络、绝缘介质显著发热或接人电路的电压表读数突然下降等现象。4.8阻燃
采用塑料外壳的设备经针焰试验后，应符合以下规定：a）试品无火焰和灼热，并且规定的铺底层或包装绢纸没有起燃；在移开针焰后，试品和周围的零部件的火焰或灼热在30s内熄灭，即t<30s，而且周围的零b)
部件没有完全烧毁以及规定的铺底层或包装绢纸没有起燃。注：为燃烧的持续时间。
4.9温升
在环境温度为+40℃，电阻盒在额定负荷时，其温升应不大于85K。4.10低温
设备经低温试验后，应符合以下的规定：a）外观不应变形和开裂；
b）电性能应符合4.4、4.5.2、4.5.3的规定，电容变化小于5%。4.11高温
设备经高温试验后，应符合以下的规定：a）外观不应变形和开裂；
b）电性能应符合4.4、4.5.2、4.5.3的规定，电容变化小于5%。恒定湿热
设备经恒定湿热试验后，试验结果应符合4.4、4.5.2、4.5.3的规定：其绝缘电阻应满足4.6的规定。
设备经4.1d）规定的频率、加速度幅值的振动（正弦）试验后，结构不应有松动及机械损伤，并应符合4.4、4.5的规定。
4.14冲击
带包装的设备经半正弦波冲击脉冲，峰值加速度为500m/s（50g），脉冲持续时间为11ms的冲击试验后，不应有结构松动和机械损伤，并应符合4.4、4.5的规定。4.15低气压免费标准bzxz.net
设备经低气压试验后，试验结果应符合4.4、4.5的规定。5试验方法
5.1试验条件
在产品和技术要求没有明确规定试验条件时，则试验应在下列条件下进行：a）温度：+15℃～+35℃；
相对湿度：25%~75%；
气压：86kPa~106kPa。
5.2试验用仪器、仪表要求
TB/T3112.4—2017
试验用仪器、仪表见表5。未提出要求的试验用仪器、仪表的准确度等级不应低于0.5级。表5试验用仪器、仪表
RCL测试仪
LC交流电容耐压测试仪
绝缘电阻测试仪
耐压测试仪
高低温试验箱
高低温湿热试验箱
电动振动台
5.3外观及结构检查
电阻：0.00001Q~199.9999MO
电感：0.00001μH~9.99999kH
电容：0.00001pF~999.999mF
频率范围：20Hz~50kHz：基本精度：±0.05%AC0V~1.5kV：允许偏差：±1.5%电阻：10°m~10n
电压：10V.50V、100V、250V500V1000VAC:0kV~5kV；准确度：±（5%+2)漏电流：0.1mA~50mA；准确度：±（5%+2）测试时间：1s~998；充许偏差：±1%-60℃~+150℃，温度均匀度≤2℃，温度波动度±0.5℃-40℃~+100℃；充许偏差：±0.2K20%RH~98%RH；允许偏差：±2.5%额定激振力10000N
设备外观及结构应采用目测及相应量具进行检验，其结果应符合4.2、4.3的规定。5.4电阻盒测试
用RCL测试仪分别测量电阻各值，其结果应符合4.4的规定。5.5电容器测试
5.5.1电容器测试环境及具体方法电容器测试环境及具体方法应符合GB/T2693—2001的规定。5.5.2标称电容
用RCL测试仪测量各电容器容值，测试电压1V、频率1000Hz,其结果应符合4.5的规定。5.5.3损耗角正切测量
用RCL测试仪测量接线各电容端子间损耗角正切，测试电压1V、频率1000Hz，其结果应符合4.5的规定。
极间绝缘电阻
使用绝缘电阻测试仪，仪器应具有多个测试电压，仪器准确度为5%；测量要求：测试前产品应短路放电，测试电压选取100V，充电时间1min，其结果应符合4.5b)
的规定。
极间耐压试验
使用高压测试仪，直接测试电容器两电极；测量要求：按照1.4倍的U进行，试验时间3s，其结果应符合4.5的规定。b)
5.6绝缘电阻试验
电阻盒正常绝缘电阻的测试应按TB/T1447一2015的规定进行。各端子（接地端子除外）对机壳进行绝缘电阻测试，试验结果应符合4.6的规定。5.7绝缘耐压试验
电阻盒的绝缘耐压试验应按TB/T1448—1982的规定进行。将耐压测试仪的输出调到2000V，施9
