TB/T 2328.14-92
基本信息
标准号:
TB/T 2328.14-92
中文名称:铁路碎石道碴石料冲击韧度试验方法
标准类别:铁路运输行业标准(TB)
标准状态:现行
出版语种:简体中文
下载格式:.zip .pdf
下载大小:1069609
相关标签:
碎石
石料
冲击
韧度
试验
方法
标准分类号
关联标准
出版信息
相关单位信息
标准简介
TB/T 2328.14-92.
1主题内容与适用范围
TB/T 2328.14规定了铁路碎石道碴石料冲击韧度的试验方法和计算。
TB/T 2328.14适用于铁路碎石道碴石料冲击韧度的试验。
2术语
石料冲击物度:表示石料抵抗连续冲击能力的参致。
3试验方法
3.1设备与机具
3.1.1石料冲击韧度试验机,见图1.
3.1.2石料加工设备: 钻石机、锯石机、石料磨平机。
3.1.3鼓风干燥箱: 温度范围为室温~200℃以上,并有调温装置。
3.1.4游标卡尺、 干燥器等。
3.2 试样
3.2.1用石料 加工设备制取直径25mm,高度25mm两端磨平的试件3个,若层现显著则另取3个平行于层理的试件。
3.2.2试件不允许有 肉眼可见的裂胁。
3.2.3.试件精度要求: 高度25±0.5mm,上、下两端面不平行度不得大于0.1mm。
3.2.4试件分别编号, 然后置于105~110℃鼓风干燥箱中烘干4b至恒重,移入干燥器中,待其冷却至室温,用游标卡尺测量试件高度和直径,并算出实际体积。
3.3程序
将试件置于冲击韧度试验机的下锤座中央,用锤座压住。调整导框上的指示标使其值在零点处。开启试验机,使链条启动,撞锤每升高1cm,撤锤自由落下擋击试件1次,直至试件破坏(发现第一条裂缝)为止,关闭电机,记录试件破坏时的冲击次数n (cm数)。
标准内容

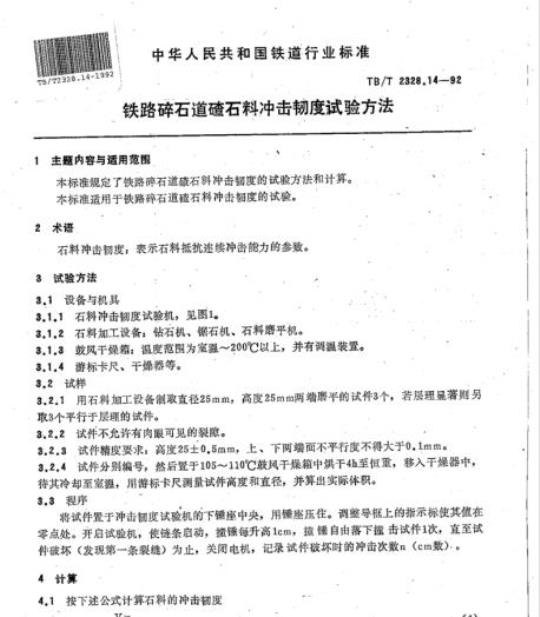

中华人民共和国铁道行业标准
TB/T2328.14—92
铁路碎石道渣石料冲击韧度试验方法主题内容与适用范围
本标准规定了铁路碎石道渣石料冲击韧度的试验方法和计算。本标准适用于铁路碎石道渣石料冲击韧度的试验。2术语
石料冲击韧度:表示石料抵抗连续冲击能力的参数。3试验方法
3.1设备与机其
3.1.1石料冲击韧度试验机,见图1。3.1.2石料加工设备:钻石机、锯石机、石料磨平机。3.1.3鼓风干燥箱:温度范围为室温~200℃以上,并有调温装置。3.1.4游标卡尺、干燥器等。
3.2试样
3.2.1用石料加工设备制取直径25mm,高度25mm两端磨平的试件3个,若层理显著则另取3个平行于层理的试件。
3.2.2试件不允许有肉眼可见的裂隙。3.2.3试件精度要求:高度25士0.5mm,上、下两端面不平行度不得大于0.1mm。3.2.4试件分别编号,然后置于105~110℃鼓风干燥箱中烘干4h至恒重,移入干燥器中,待其冷却至室温,用游标卡尺测量试件高度和直径,并算出实际体积。3.3程序
将试件置于冲击韧度试验机的下锤座中央,用锤座压住。调整导框上的指示标使其值在零点处。开启试验机,使链条启动,撞锤每升高1cm,撞锤自由落下撞击试件1次,直至试件破坏(发现第一条裂缝)为止,关闭电机,记录试件破坏时的冲击次数n(cm数).。4计算
4.1按下述公式计算石料的冲击韧度N
中华人民共和国铁道部1992—08--21批准86
1992—12—31实施
式中:N勤
V标一
V实一
石料冲击韧度:
TB/T2328.14-92
石料冲击韧度试验机
一标推试件的体积,12.27cm
一试验试件的实际体积,cm\
试件破坏时的冲击次数。
以3个试件试验的算术平均值为试验结果。3个试件中最大最小值与平均值不得大于平均值的15%,否则,应加作第4个试件的试验,取其中3个最接近的平均值作为试验结果。N韧值取整数位。
42将试验数据和计算结果填入表1。37
岩石名称!
TBZT2328.14-92
表1道渣石料冲击勤度试验记录
祥体积
破坏附冲击
试验者免费标准下载网bzxz
光电货
试样描述
中带特个8买快成光生平价车用个8家公笑东
心英人来
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
