TB/T 2328.18-92.
1主题内容与适用范围
TB/T 2328.18规定了铁路碎石道碴粒径0.1mm以干粉末含量的试验方法与计算。
TB/T 2328.18适用于铁路碎石道殖粒径0.1mm以下粉末含量的试验。
2术语
粒径0.1mm以下粉末含量:是指道碴中粒径0.1mm以下粉末质量占道碴总质量的百分比。
3试验方法
3.1设备与机具
3.1.1磅秤: 称量100kg以上， 感量50g。
3.1.2方孔筛: 孔边长分别为0.1、2.5、5和10mm各一个。
8.1.3鼓风千燥箱: 温度范围为室温~200C以上，并有调温装置。
3.1.4容器、 木棍或铁棍。
3.2试样
3.2.1若在碴场， 则应从出料口或成品运输带上有间隔地取四个子样，每个子样约100kg若在车上,如装磴车少于三辆,则从每一一个车辆中取一 个子样，如多于三辆，则从任意三辆中各取一个子样。每个子样约130kg,并从车辆的四角及中央五处提取。若在铁路现场，则由用碴单位任选125m长度的卸碴地段,每隔25m由碴肩到坡底均匀选一个子样(合计5个) ,每个子样约70kg。
3.2.2将试样摔和均匀，用四分法取其中一份约100kg备用。
3.3程序
8.3.1将试样 在鼓风干澡箱中以温度105~ 110°C供4h至恒重，冷却至室温，称出其质量Gr。
3.3.2将试样分四批(每批质量约25kg)，逐批按下述步骤进行试验。将第一批试样加入容器，并加足够的清水使其淹没。经充分搅拌，使粒径小于0.1mm的颗粒与粗颗粒完全分离，立即把含有漂浮和溶解物质的洗样水倒入筛垛(篩垛按10、5、 2.5和10.1mm排列组成。粗孔筛在上)不要让粗粒道碴倒入筛内，也不要让洗样水倒出筛外。再次加入清水，搅拌，倒洗样水至筛垛，经多次重复，直至洗样水清澈为止。再将第二、三、四批试样重复上述试验。

TB/T2328.18-199
S0-T.038S TaT此内容来自标准下载网
中华人民共和国铁道行业标准
真兴HB2828.18-92
铁路碎石遵渣粒径0.1mm以下粉未含量试验方法主题内容与适用范围
本标准规定了铁路碎石道渣粒径0.1mmr以下粉未含量的试验方法与计算。本标准适用于铁路碎石道碴粒径0.1mm以下粉末含量的试验。2术语
粒径0.1mm以下粉末含量：是指道渣中粒径0.1mm以下粉末质量占道总质量的百分比。
试验方法
3.1设备与机具
3.1.1磅秤：称量100kg以上，感量50g。3.1.2方孔筛：孔边长分别为0.1、2.5、5和10mm各一个。3.1.3鼓风于燥箱：温度范围为室温～200℃以上，并有调温装置。3.1.4容器、木棍或铁棍。
3.2试样
3.2.1若在碴场，则应从出料口或成品运输带上有间隔地取四个子样，每个子样约100kg。若在车上，如装渣车少于三辆，则从每一个车辆中取一个子样，如多于三辆，则从任意三辆中各取一个子样。每个子样约130kg，并从车辆的四角及中央五处提取。若在铁路现场，则由用碴单位任选125m长度的卸碴地段，每隔25m由碴肩到坡底均勾选一个子样（合计5个），每个子样约70kg。
3.2.2将试样拌和均勾，用四分法取其中一份约100kg备用。3.3程序
3.3.1将试样在鼓风干燥箱中以温度105～110℃烘4h至恒重，冷却至室温，称出其质量Go
3.3.2将试样分四批（每批质量约25kg），逐批按下述步骤进行试验。将第一批试样加入容器，并加足够的清水使其淹没。经充分搅拌，使粒径小于0.1mm的颗粒与粗题粒完全分离，立即把含有漂浮和溶解物质的洗样水倒入筛垛（筛垛按10、5、2.5和0.1mm.排列组成。粗孔筛在上）不要让粗粒道碴倒入筛内，也不要让洗样水倒出筛外。再次加入清水，搅中华人民共和国铁道部1991-05—21批准46
1992—12—31实施
TB/T2328.18—92
拌，倒洗样水至筛垛，经多次重复，直至洗样水清澈为止。再将第二、三，四批试样重复上试验。
3.3.3把留在筛垛上的试样，装入鼓风干燥箱，以105～110℃烘干4h至恒重，称取水洗后干燥试样质量G。
4计算
按下式计算粒径小于0.1mm以下粉末含量G-G.x100
式中：M-粒径小于0.1mm以下粉末含量，%；G1—试验前干燥试样质量，g;
G.\—水洗后干燥试样质量，区。（(1)
TB/T2328.1.18—92
附录A
三角烧瓶校正方法
（补充件）
A1将三角烧瓶洗净、烘干。称其质量两次，准确到0.01g，取算术平均值。两次称量误差不超过0.01g。
A2将蒸馏水注入三角烧瓶至近满，使其温度稳定。上好瓶塞，使多余水分从瓶塞毛细孔中溢出。将瓶外水分擦干，称取瓶，水合质量，准确到0.01名。重复两次称量，取其算术平均值。两次称量误差不超过o.01g。A3‘用上述同样的方法测定一个三角烧杯不筒温度（10～30℃)下的瓶永合质量，绘出瓶。水合质量与温度的关系曲线。48
TB/T2328.1.1892

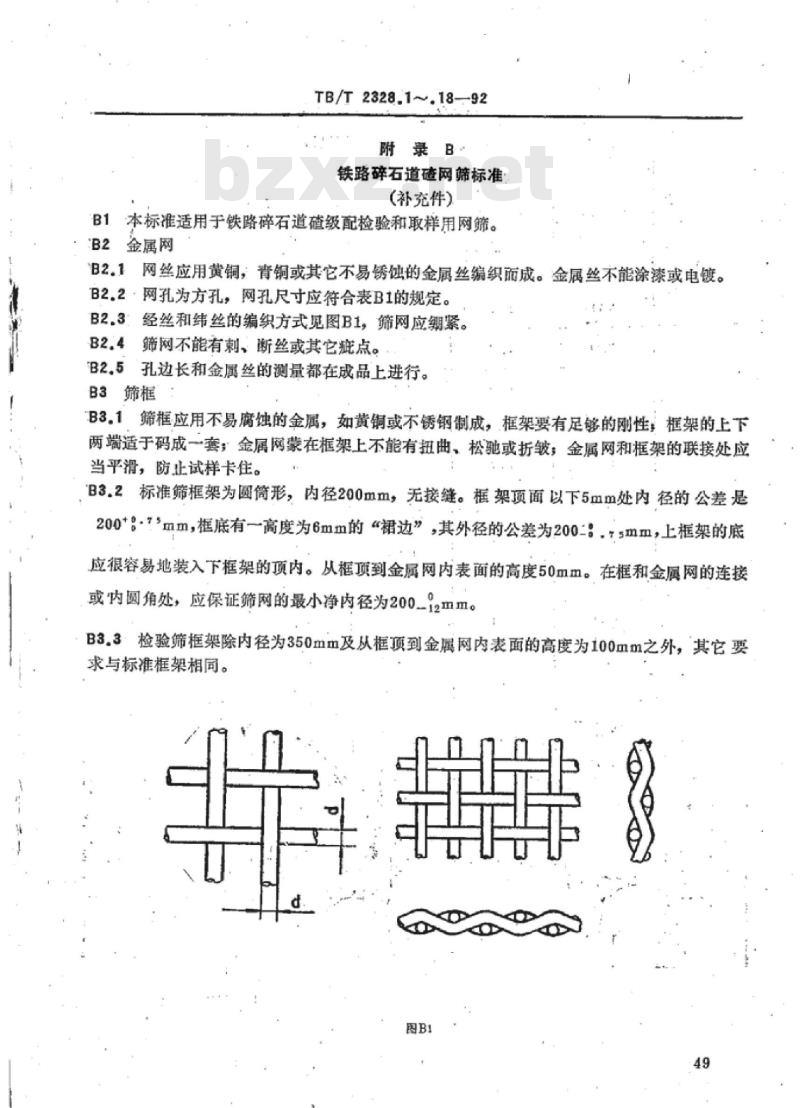

附录B
铁路碎石道渣网筛标准
(补充件)
本标准适用于铁路碎石道碴级配检验和取样用网筛。金属网
B2.1网丝应用黄铜，青铜或其它不易锈蚀的金属丝编织而成。金属丝不能涂漆或电镀。B2.2·网孔为方孔，网孔尺寸应符合表B1的规定。B2.3经丝和纬丝的编织方式览图B1，筛网应绷紧。B2.4筛网不能有刺、断丝或其它疵点。B2.5孔边长和金属丝的测量都在成品上进行。B3筛框
B3.1筛框应用不易腐蚀的金属，如黄铜或不锈钢制成，框架要有足够的刚性，框架的上下两端适于码成一套；金属网蒙在框架上不能有扭曲、松驰或折皱，金属网和框架的联接处应当平滑，防止试样卡住。
\B3.2标准筛框架为圆筒形，内径200mm无接缝。框架顶面以下5mm处内径的公差是200*-7\mm，框底有一高度为6mm的“裙边”，其外径的公差为200二：.75mm，上框架的底应很容易地装入下框架的顶内。从框项到金属网内表面的高度50mm。在框和金属网的连接或内圆角处，应保证筛网的最小净内径为200-amm
B3.3：检验筛框架除内径为350mm及从框顶到金属网内表面的高度为100mm之外，其它要求与标准框架相同。
原子标号
500μm
最大允许
正偏差
TB/T2328.1~.18-92
表B1铁路道渣金属网筛规格
筛孔尺寸公差
平均孔边
长充许
孔数不多
手6%的
理想尺寸
金属丝直径
充许选择范照
附加说明：
TBT2328.1.18-92
本标准由铁道部标准计量所提出并归口。本标准由铁道部科学研究院铁道建筑研究所负责起草。本标准主要起草人：张文升、曾树谷、侯莉莉。5f
