TB/T 2471-93.
1主题内容与适 用范围
TB/T 2471规定了DK●X3型道口信号机(以下简称信号机)的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
TB/T 2471适用于信号机的生产、检查、验收。
2引用标准
GB 998低压电器基本试验方法
GB 2423. 4电工电子产品基本环境试验规程试验Db:交变湿热试验方法
GB 2829周期检查计数抽样程序及抽样表
GB 4942. 2低压电器外壳防护等级
TB 1917铁路直丝信号灯泡
TB/T 1413透镜式色灯信号机构及信号表示器
3产品型号及外形尺寸
3.1 信号机的型号及其含义如下:
3.2信号机的安装尺寸应符合 下图的规定。
4技术要求
4.1 信号机在下列环境条件下应可靠地工作:
大气压力不低于74. 8kPa(海拔高度不超过2500m);
周围空气温度- 40~60℃;
周围空气相对湿度不大于95%(25℃);
振动频率范围10~55Hz ,加速度幅值5m/s3(O. 5g);
周围无引起爆炸危险的有害气体。
4.2信号机应符合本标准的要求,并按照经规定程序批准的图样及技术文件制造。
4.3信号机的 所有零部件必须经检查合格、外购件必须符合规定的技术标准。
4.4 信号机的灯机构
4.4.1 红色灯光的直线显示距离应不小于100m,月白色灯光的显示距离应不小于50m ,偏散角不小于40°

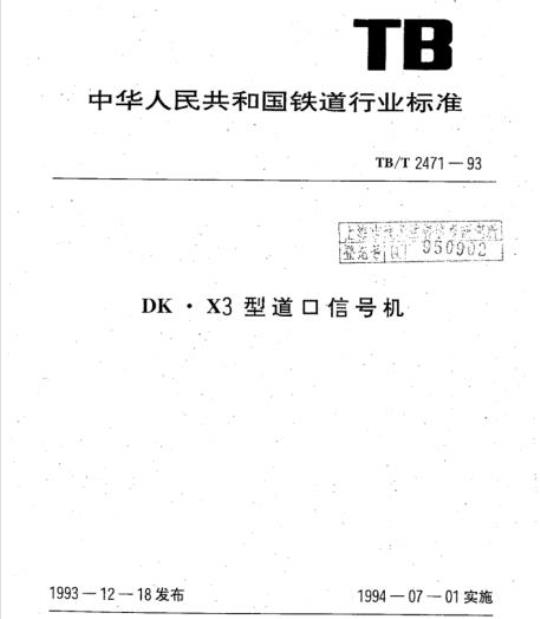

中华人民共和国铁道行业标准
TB/T247193
DK·X3型道口信号机
1993—12—18发布
1994—07—01实施
中华人民共和国铁道部
中华人民共和国铁道行业标准
DK·X3型道口信号机
1主题内容与适用范围
TB/T2471--93
本标准规定了DK·X3型道口信号机（以下简称信号机）的产品分类、技术要求试验方法、检验规则及标志、包装、运输、贮存。本标准适用于信号机的生产、检查、验收。2引用标准
GB2829
TB1917
TB/T1413
低压电器基本试验方法
电工电子产品基本环境试验规程试验Db：交变湿热试验方法周期检查计数抽样程序及抽样表低压电器外壳防护等级
铁路直丝信号灯泡
透镜式色灯信号机构及信号表示器产品型号及外形尺寸
信号机的型号及其含义如下：
设计顺序号
信号机
中华人民共和国铁道部1993—12-18批准口
1994-07-01实施
TB/T2471—93
信号机的安装尺寸应符合下图的规定。3.2
1一告知板：2—交叉板：3—扬声器：4一样于：5一红色灯机构：6一月白色灯机构：7—水泥机柱DK·X3型道口信号机
4技术要求
4.1信号机在下列环境条件下应可靠地工作：大气压力不低于74.8kPa(海拔高度不超过2500m）；周围空气温度—40～60℃；
周围空气相对湿度不大于95%（25℃）；振动频率范围10~55Hz.加速度幅值5m/s（0.5g）：周围无引起爆炸危险的有害气体。4.2信号机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。4.3信号机的所有零部件必须经检查合格、外购件必须符合规定的技术标准4.4信号机的灯机构
4.4.1红色灯光的直线显示距离应不小于100m，月白色灯光的显示距离应不小于50m，偏散角不小于40。
TB/T2471—93
4.4.2灯机构的绝缘电阻应符合以下规定：a：正常绝缘电阻应不小于50MQ。b..潮湿绝缘电阻应不小于1.5MQ。4.4.3：灯机构经受1min工频耐压试验应无击穿或闪络现象。a.在灯机构导电部分与机壳之间进行；b.海拔高度不超过1000m时，试验电压有效值1000V，如需进行第二次，试验电压应降低为800V。
c.出厂检验可缩短试验时间至1s，4.4.4灯机构的机壳及后盖应无裂纹、沙眼、气孔等缺陷。机壳及后盖的内外表面应涂防锈漆。内表面在防锈底漆上面涂黑色面漆。漆层均匀，不得漏涂。4.4.5.灯机构采用Tx2二A型信号灯泡，灯泡应符合TB1917的规定。12-25
4.4.6灯机构防固体异物、防水入侵的性能应不低于GB4942.2规定的IP43级的要求。4.5梯子的立铁与踏铁应铆接牢固，整体调直，并涂防锈漆。滑动梯子应能沿固定梯子灵活滑动。
4.6告知板、交叉板的字迹应工整、清晰、容易辨认。其塘瓷表面应平整、光洁、不得有掉瓷和裂纹。
5试验方法
5.1灯机构的绝缘电阻及耐压试验均应按GB998的有关规定进行。绝缘电阻采用500V兆欧表测试。
5.2灯机构的显示距，参照TB/T1413附录A《透镜的调焦方法》进行测试。5.3灯机构的交变湿热试验应按GB2423.4进行，并应符合以下规定a.严酷程度高温40℃，周期数12d；b.条件试验试验样品应在不包装、不通电，“准备使用”状态和正常工作位置放入试验箱。
c.降温阶段相对湿度应不低于95%；d。最后检测在试验的第12d低温高湿阶段进行绝缘电阻的测试。试验结束后，在正常、大气条件下恢复2h.然后进行绝缘耐压试验。5.4灯机构的低温一40C试验，高温60C试验.振动试验方法按TB/T1413的第5.3、5.4、5.6条进行。
5.5灯机构的防固体异物、防水入侵的试验，应按GB4942.2的规定进行。6检验规则wwW.bzxz.Net
6.1每架信号机必须经制造工厂的技术检验部门检查合格，并附有产品质量合格证方能出厂。
6.2出厂试验应逐架进行。
6.3出厂试验项目按本标准的第4.2、4.3、4.4.2a.4.4.3、4.4.4、4.4.5、4.5、4.6条的要求。6.4用户要求复验时，按出厂检验项目进行。3
TB/T2471—93
6.5有下列情况之一时，应进行型式试验：a，新产品或老产品转厂生产的试制定型鉴定：b．正式生；“后，如结构、材料、工艺有较大改变，可能影响产品性能时；c.正常生产时，每三到五年进行次；d.停产超过二年，再次恢复生产时：e出厂检验结果与上次型式试验结果有较大差异时；f.国家质量监督机构提出进行型式试验要求时。6.6型式试验应按本标准的全部技术要求进行。6.7型式试验的样品应按GB2829规定的判别水平Ⅲ的一次抽样方案抽取。不合格质量水平RQL=40，样本大小n一5。如果型式试验结果不合格，制造工厂应采取措施，解决存在问题，直至型式试验合格为止。
标志、包装、运输、贮存
7.1灯机构应有制造厂的标记及制造年份。7-2信号机出厂时各部件应分别包装，各种包装在正常运输过程中应能防止零部件的损坏和玻璃破碎。
7.3产品出厂时应附安装使用说明书.产品质量合格证及装箱单。7.4产品在运输过程中不得有强裂震动和碰撞。7.5产品不得存放在露天或易被雨（雪）淋的地方。附加说明：
本标准由中国铁路通信信号总公司西安器材研究所提出并归口。本标准由天水铁路信号工厂负责起草。本标准主要起草人朱伟芳、赵森。
