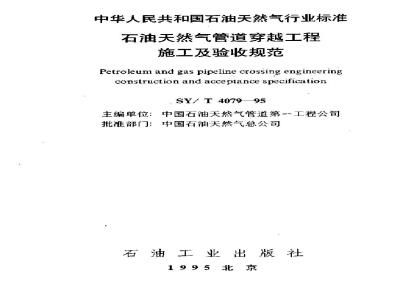

中华人民共和国石油天然气行业标准石油天然气管道穿越工程
施工及验收规范
Petroleum and gas pipeline crossing engineeringconstruction and acceptance specificationSY7 T 407995
主编单位：中国石油天然气管道第--工程公司批准部门：中国石油天然气总公司石油工业出版社
1995北京
管线防膚、组装焊接、试压及通球河底管沟开挖
测量放线
导流和截流开挖管沟
水下开挖管
爆破成沟
河底管沟几何尺寸和质量要求
管线牵引就位
一般规定
：沿河底拖管
漂管过江
稳管、
回填及护岸
稳誉形式和施工要求
管沟回填和地貌恢复
气举沉管法穿越河流
管道穿越公路和铁路
一般规定
项管法施工
钻孔法施工
开挖法施工
定向钻机穿越
一般规定
測量放线
钻机安装和调试
(10）
（10）
(16）
(16）
(18）
(18）
8.4泥浆配制
8.5导向孔钻进和管线回拖
8.6穿越管段施工
9工程验收
附录A
附录B
附录C
附录D
附录E
爆破参数概念
爆破参数选择及举例
地质钻探要求
泥浆粘度值表
本规范用词说明
附加说明
石油天然气管道穿越工程施工及验收规范条文说明
(22）
中国石油天然气总公司文件
（95）中油技监字第156号
关于批准发布衣有油工业用加热炉安全规程》等十一项石油天然气行业标雅的通知各有关单位：
《石油工业用加热炉安全规程》等十一项标准（草案）业经审查通过，现批为石油天然气行业标准，予以发布。各项标准的编号，名称如下：
SY 0031—95
SY7T 0086---95
SYT 407495
SYT 4075-95
SY/T 4076..95
SY/T 407795
石油工业用加热炉安全规程（代替SYJ 31-88)
阴极保护管道的电绝缘标准
钢质管道水泥砂浆衬里涂敷机涂工艺
钢质管道粉煤灰水泥砂浆衬里离心成型施工工艺
钢质管道液体涂料内涂层风送铲涂工艺
钢质管道水泥砂浆衬里风送挤涂工艺
SYT 4078-95
SY/T 4079--95
SY T 4080-95
SY 408195
SYT 4082--95
钢质管道内涂层液体涂料补口机补口工艺
石油天然气管道穿越工程施工及验收规范
管道、储罐渗漏检测方法
钢制球形储罐抗鉴定技术标准
气田井场设备与管道安装工程施工及验收规范
以上标准自1995年9月1日起施行。中国石油天然气总公司
1995年3月11日
1.0.1为提高施工技术水乎，加快工程进度，保证工程质量提高经济效益，特制定本规范。1.0.2本规范适用于石油天然气输送管道穿越工程的施工及验收，其他管道穿越工程可参照执行。1.0.3穿越工程除执行本规范外，还应符合国家或行业现行有关标准。
1.04穿越工程施工组织设计或施工方案应报送对被穿越河流、铁路，公路和其他设施有管辖权的部门认可后方可施工。1.0.5用标准：
GBJ20183土方与爆破工程施工及验收规范SYJ400190
长输管道线路工程施工及验收规范2管线防腐、组装焊接、试压及通球2.0.1穿越管段防腐所用的材料，结构等级以及涂层厚度应符合设计规定，具体施工要求应符合现行行业防腐标准的有关规定。
2.0.2穿越管段的焊接质量应严格控制，其射线探伤比例及合格级别应符合设计要求。当设计无规定时，环形焊缝应100%进行射线检查、其合格级别应不低于干线探伤合格级别。2.0.3，穿越管段环形焊缝探伤检验合格后，应单独进行一次耐压试验，其强度试压时间不得少于4五，严密性试压时间不得少于8h。试压方法及具体要求应符合SYJ4001-90第十章有关规定。当穿越管段与全线联通后，再进行一次严密性试验。2.0.4穿越工程所用的材料和管道的防腐、组装焊接：试压及通球，除应符合本章2.0.1，2.0.2，2.0.3条规定外，还应符合SYJ4001-90的规定。
河底管沟开挖
3.1测量放线
3.1.1根据施工图设计：相对坐标点和相对标高，测量管沟中心线、管沟底标高和沟宽。其管沟中心线、沟底标高和沟宽应符合设计要求。
3.1.2：应按施工方案确定导流沟、“截水坝、发送道、牵道的位置和儿何尺寸，并应进行施工场地平面布置。3.2导流和截流开挖管沟
3.2.1先用国堰方法导流或截流，然后在堰内用机械或人工方法开挖管沟。管线的组对焊接、防腐补口、试压、通球、下沟、回填等项作业宜在堰内进行。
3.2.2导流和围堰应符合下列规定3.2.2.1导流沟底必须低于人口处河流水面，且沟底沿水流方向应有一定的坡度。导流沟宽度应根据河水流量的大小而确定。
3.2.2.2河流上下游两截水坝之闻的距离应能满足施工作业要求。坝顶应高出河面1～1.5m，且不超过河岸最低点；坝的断面应为梯形，其边坡比宜为1：1～1：2。坝顶宽度应根据河水探度而定， 一般为 2~～5m。3.2.3采用围堰方法开挖管沟：应根据穿越地段的土壤性质施工方法、施工机具情况采取有效的降水方法：以保证管沟开挖和其他作业正常进行。当开挖地段为砾砂，砂所石，砂土，粘士时，可采用明沟降水；若为淤泥、流砂、粉砂和细砂，可采用井点降水。
3.3水下开挖管沟
3.3.1对河床土壤松软、水流速度小，回淤量小的河流，宜采用绞吸式或吸扬式挖泥船开挖管沟。河床土壤坚硬，如硬土层或卵石层，可采用抓斗挖泥船或轮斗挖泥船开挖管沟：3.3.2河床地质为砂土，粘土或夹卵石土壤，可用拉铲配合其他方法开挖管沟。
3.4爆破成沟
3.4.1应根据河床水文，地质条件和穿越工程的技术要求，选择相应的爆破施工方法：如植桩爆破法、埋人爆破法和裸露爆破法等。
3.4.2土壤岩石爆破炸药量计算公式：当最小抵抗线h3m时，应按式（3.4.2-1）计算。www.bzxz.net
Q= Abh3
g—集团装药量（中级炸药)，kg;A-个质（土石）抗力系数，查表3.4.2-2b爆破作用指数的系数，查表3.4.2-1；h
一最小抵抗线，ml。
.(3.4.2.-1)
当最小抵抗线h>3m时，按式（3.4.2-2）计算。2= Kh3(0.4+ 0.6m3)
式中　K-
(3.4.2- 2)
爆破每立方米土、石所需药量，查表3.4.2-3；爆破作用指数，通常取1.0～1.5；h一最小抵抗线：m(等于穿越深度）3.4.3
采用爆破法施工时，应按下列规定进行：3.4.3.1
根据穿越工程设计要求，确定钢管药桩直径，钢管药规格通常为中273×3，Φ377×7。7=
4t'1=d
4s'[=1
4S21=4
土石名称
有砂和碎石的土地
生长植物的土壤
夹砂地
砂质粘士及坚硬表粘士
多石土壤
红粘土
石灰石
花岗岩
新积土地带
的确定：
介质（土石）抗力系数
表 3.4.2-2
1.使用低级炸药时，系数A值与中级炸药相同，爆破坚硬的岩石如用低级炸药，应此比公算出的炸药量增加0.2~0.5倍
2.如系冻土，系数应增加0.5倍
3.如系分层土壤、A值取最坚硬一层的数值4.坚硬岩石有缝随时、系数值应缩小1/25.在有条件时，最好用标准装药试验验证系数A
药桩长度（L）、药桩人土深度（）及爆破深度（p)L=H+Hr+d
d=p- P下
p F+ S
药桩长度，im;
水深，m;
水面以上药桩长度，m:
d药桩人土深度，m,
爆破成沟深度（可见深度），m:P下
爆破下坐深度，（取敢0.305
管线设计深度，n1;
回淤深度：m（一般取1～2)。
(3.4.3 -- 1)
(3.4.3— 2)
(3.4.3 - 3)
土石名称
密实砂或湿砂
砂粘土
坚实粘土
亚粘土(黄土)
白垩土
硬石，泥灰石、蛋白石
裂缝喷出岩、重负浮石
贝壳名灰岩
砾石和钙质砾石
砂岩、层我砂岩、泥灰岩
钙质砂碧、白云岩、
砂岩，石灰岩
花岗岩
玄武岩．山岩
石英岩
土石等级
12- 16
K(kg/m\)
1.2～1.35
1.8 ~ 2.1
1.35~1.65
1.35~ 1.65
1.5-- 2.4
1.8 2.25
表3.4.2-3
1.表中所列K值均以硝铵
炸药为滩
2必要时可用标准若药
（K-2试爆校正
但不应小于（药桩长
单个药桩炸药量按式3.4.3-4计算Q= Ab(H0.3 + /07)2.2
单个药桩炸药量，kg;
价质抗力系数，取0.9
5——爆破作用指数的系数，取14.9.3.4.3.4
(3.4.3 4)
钢管药桩的制作：即应将钢管加工成一端为锥形、另一端为龄口的钢管桩。
