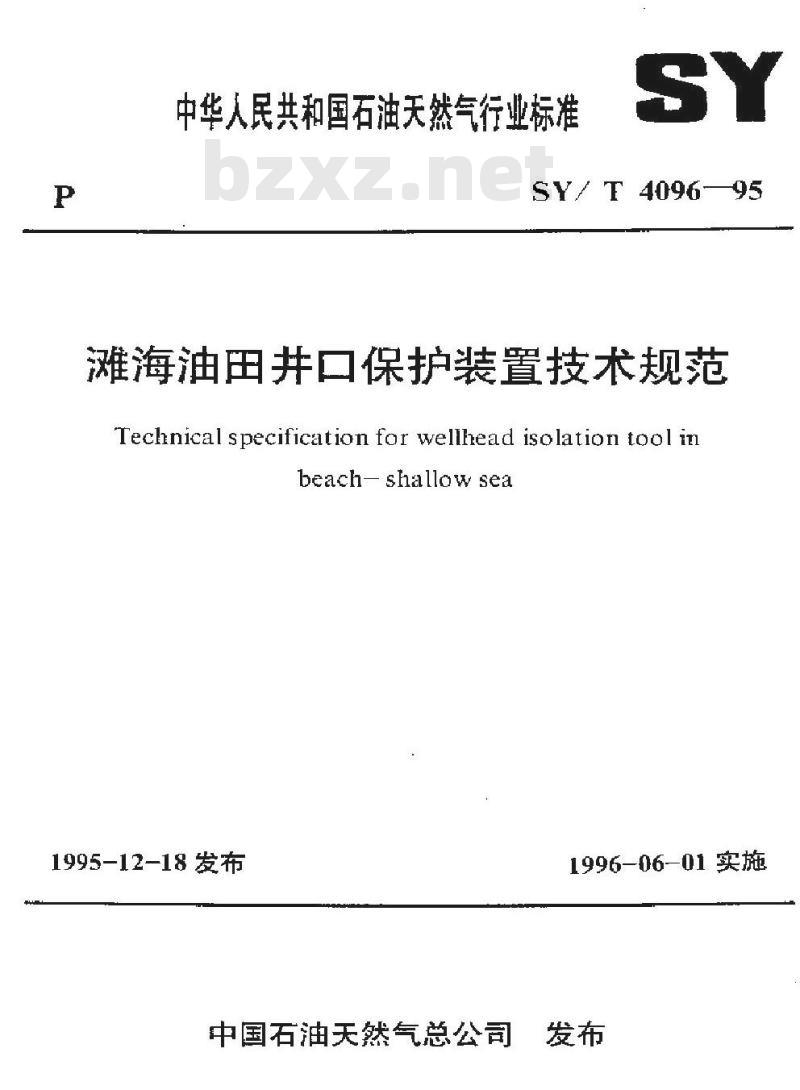

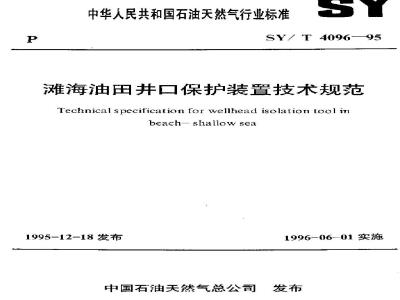

中华人民共和国石油天然气行业标准SY
SY/ T 409695
滩海油田井口保护装置技术规范Technical specification for wellhead isolation tool inbeach- shallow sea
1995-12-18发布
1996-06-01实施
中国石油天然气总公司发布

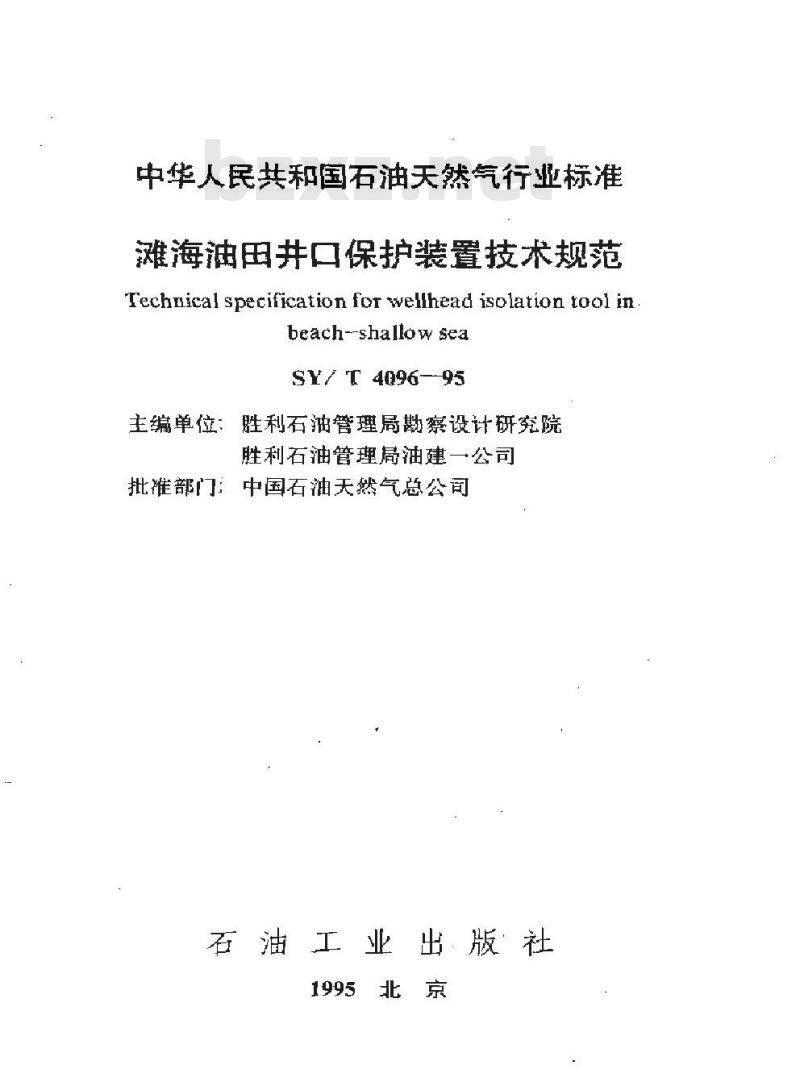

中华人民共和国石油天然气行业标准滩海油田井口保护装置技术规范Technical specification for wellhead isolation tool inbeach--shallowsea
SY T 4096-95
主编单位:胜利石油管理局勘察设计研究院胜利石油管理局油建一公司免费标准bzxz.net
批准部门:中国石油天然气总公司石油工业出版社
1995北京

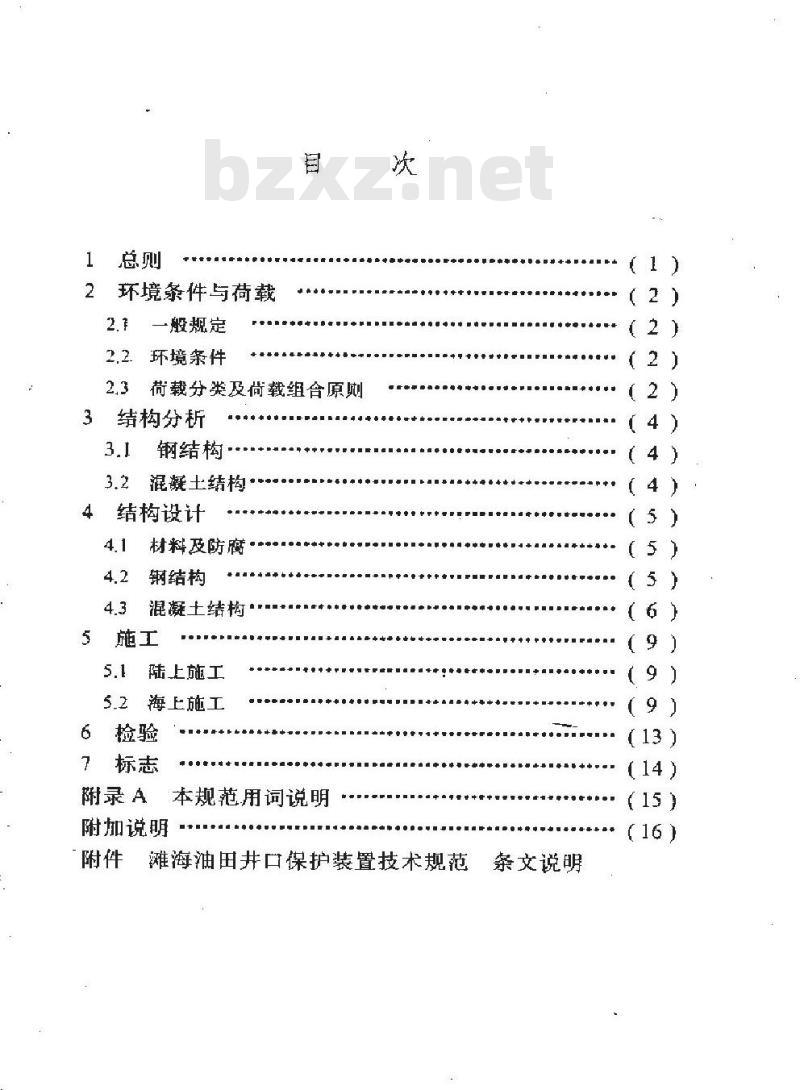

环境条件与荷载
一般规定
环境条件
荷载分类及荷载组合原刚
结构分析
钢结构·
混凝土结构
结构设计
材料及防腐
钢结构
混凝土结构
陆上施工
海上施工
附录A
本规范用词说明
附加说明
滩海油田井口保护装置技术规范条文说明(13)
(14)
(15)
中国石油天然气总公司文件
(95中油技监字第731号
关于批准发布《钢质管道及储罐腐蚀与防护调查方法标准》等二十六项石油天然气行业标准的通知
各有关单位:
《钢质管道及储罐腐蚀与防护调查方法标准》等二十六项石油天然气行业标雅(草案,业经事查通过,现批准为石油天然气行业标准,予以发布。各项标准的编号、名称如下:1
SY7T 008795
SY/T 0545-1995
SY 7 T 4013-95
SY/T 404195
SY / T 408495
SY T 4085---95
钢质管道及储罐腐蚀与防护调查方法标准
原油析蜡热特性参数的测定差
示扫描量热法
彈地钢质管道繁子烯防腐层技术标准(代替SYJ4013·87)
油田专用湿蒸汽发生器发装及验收规范(代替SY1404189)
滩海环境条件与荷载技术规范
滩海油田油气集输技术规范
SY T 4086--95
SY/ T 4087-95
SY /T 408895
SY /T 4089---95
SY /T 409095
SY 7 T 4091--95
SY T 4092 .95
SY/ T 4093 --95
SY / T 4094-95
SY/ T 4095 --95
SY T 4096-95
SYT 409795
SY7T 4098
SY/T 409995
SY / T 4100-95
SY /T 410195
SY/T 410295

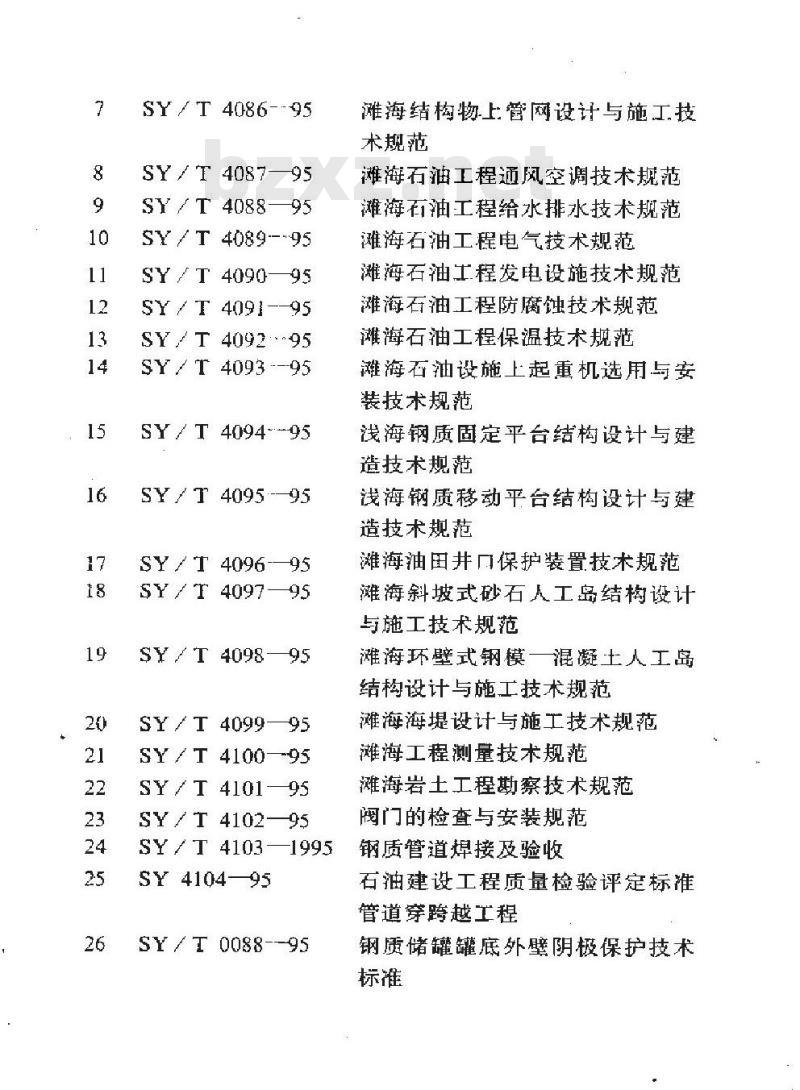

SY/T 4103—1995
SY 4104—95
SY T 0088--95
滩海结构物上管网设计与施工技术规范
滩海石油工程通风空调技术规范滩海石油工程给水排水技术规范滩海石油工程电气技术规范
滩海石油工程发电设施技术规范滩海石油工程防腐蚀技术规范
潍海石油工程保温技术规范
滩海石油设施上起重机选用与安装技术规范
浅海钢质固定平台结构设计与建造技术规范
浅海钢质移动平台结构设计与建造技术规范
滩海油田井口保护装置技术规范滩海斜坡式砂石人工岛结构设计与施工技术规范
滩海环壁式钢模一混凝土人工岛结构设计与施工技术规范
滩海海堤设计与施工技术规范
滩海工程测量技术规范
滩海岩土工程勘察技术规范
阀门的检查与安装规范
钢质管道焊接及验收
石油建设工程质量检验评定标准管道穿跨越工程
钢质储罐罐底外壁阴极保护技术标准
以上标自一九九六年六月一日起施行。中国石油天然气总公司
一九九五年十三月十八日
1.0.1为使滩海油的井口保护装置设计及施工规范化,做到安全可靠、技术先进、经济实用、保护环境,制笙本规范。1.0.2本规范适用于滩海地区石油开发工程的井口保护装罩的设计与施工。井口保护装置可对滩海地区油、气、水井进行保护,使其免遭环境荷载,作荷载或偶然荷载的破坏,必要时为并口操作提供适当的作业面积。其结构型式可分为导管架式、单桩式。重力式等
1.0.3并口保护装置的设计及施工应考虑环境条件及施工作业特点。
1.0.4引用标准
SY 2T 4084--95
SYT 409195
SY/T 4094--95
潍海环境条件与荷载技术规范
雄海在油工程防鹰蚀技术规范
浅海钢魔固定平台结构设计与建造技术规范
SY5747--1995滩海石油建设正程安全规则中国船级牡《海上固定平台人级与建造规范》1992年版中华人民共和国交通部《港口工程技术规范》1987年版1.0.5滩海油田井口保护装置的设计和施工除应执行本规范外,尚应符合国家现行有关标准(规范)的规定。2环境条件与荷载
21般规定
2.1.1在设计中应考您所有可能影响井口保护装置结构或结构构件尺寸的各种荷载。,除本章所规定的主要荷载外,井口保护装置结构还可能受到由于不均匀沉陷,温度变化和糯变等所引起的变形荷载,及由于碰撞、落物、爆炸等引起的偶然荷载、2.1.2井口保护装置环境条件与荷载除应符合本规范的规定外,尚应符合《滩海环境条件与荷载技术规范》的有关规定,2.2环境条件
自然环境条件
2.2.1.1并口保护装置应考虑的自然环境条件有:风,浪、潮、流、冰、地震、雾、温度、地基士壤,海上摘蚀,海生物附、着等。
2.2.2设计环境条件
2.2.2.1工作环境条件:指并口保护装置在施工和使用期间经常出现的环境条件。工作环境条件的选取应以保证并口保护装置能正常施工和作业为标:
2.22.2披端环境条件:指井口保护装置使用期限闪极少出现的恶劣环境条件。极端环境条件的选定应以保证井口保护装置的安全为标推,其重现期应不大于50年。2.3荷载分类及荷载组合原则
2.3.1荷载分类
2.3.1.1环境荷载:由风、浪、流,冰、地霆等自然环境条件所起的荷载。
2.3.1.2使用荷载:井口保护装置在使用期所受到的除环境荷载外的其他荷载。
23,13施下荷载并口保护装置在施工期间妾到的除环境荷,载外的其他荷载。
2.3.2荷载组合原
根据所选定的设计环境条件,应对实际有可能时作用于井口保护装臀上的各种荷载:按其最不利的情况行组合。地震荷载应按特殊组合。
2.3.2.2同一并口保护装置的不同设计项目(如结构的局部构件计算或总体计算等)或不同阶段(施工研段或使用阶段,应按实际可能同时出现的最不利情况进行荷载组合。在组合时,应考虑水位的影响。
3结构分析
3.1钢结构
3.1.1结构分析应包括静力分析与动力分析、结构自振周期大于3s时应做疲劳分析。
3.1.2结构分析,应考虑船期停靠,必要时应考虑钻井。修井作业的冲击荷载.
3.1.3结构分析除应符合本规范的规定外,尚应符食《浅海钢质固定平台结构设计与建造技术规范》的有关规定,3.2混凝土结构
3.2.1结构分析时,应建立一个与实际结构等效的计算模型其分析应包括静力分析和动力分析3.2.2所有结构的构件均应进行强度计算和结构稳定性的验算。
3.2.3结构分析除应符合本规范的规定外,尚应符合《海上固定平台人级与建造规范》和《港口工程技术规范》的有关规定。4结构设计
4.1材料及防腐
4.1.1钢结构井口保护装置的材料选用应符合《浅海钢质固定台搏设计与建造技术规范》的有关规定,4.1.2混凝七结构井口保护装置的材料选用应符合《港口工程技术规范》的有关规定。
4.1.3井口保护装置的防腐蚀应符合《滩海石油工程防腐技术规范》的规定。
4.2钢结构
4.2.1--般要求
4.2.1.1钢结构井口保护装罩结构设计除应符合本规范的规定外,尚应符合《浅海钢质固定平台结构设计与建造技术规范》的有关规定。
4.2.1.2井口保护装置与井口隔水套管之间应进行适当的连接。
4.2.2构造要求
4.2.2.1结构构造应简单,受力合理,减少应力集中,4.2.2.2结构的受力构件及其连接,不宜采用厚度小手6mm的钢板,钢管或型钢
4.2.2.3根据结构和荷载的不同情况,在相应的部位应设计并口保护支撑系统,以保证结构的整体刚度,有效地承受和传递水平力,防止构件产生过大振动:避免压杆向失稳:以及保证结构安装时的稳定,
4.2.2.4并口保护装置抗冰部位壁厚应加强。加强壁厚范围为设计低水位至设计高水位之间:加强厚度应视冰对钢材的磨蚀情15
况而定,但不得小于1.omm
4.2.2.5井口保护装置上部结构甲板底高程应按下式确定T- H+223H+ A
式中T-甲板底高程,m
粹核高水位时水面高程:划
H.校核高水位时最大波高,m;
A-----富裕高度,取0.21.0ml。4.3混凝土结构
一般要求
结构设计确保其在制造,运输,安装、作业等的各4.3.1.1
个阶段安全可靠。
结构设计应满足强度,刚度,抗裂性和耐久性要求。4.3.1.2
钢筋混凝土和预应力混凝土的设计安全系数应符合表4.3.1的规定。
钢筋混凝土和预应力混凝土的设计安全系数受
抛心受拉,受,偏心受拉构件
舒筋混凝土
预应力凝凝主
轴心妥压、偏心受压构件,斜裁面剪、受扭,局部承压注:在极端案件下,安金系数可按表中数值的0.8借计算,表4.3.1
安全系数
4.3.1.4混凝土结构井口保护装置的绩构设计除应符本规范的规定外,尚应符合《港自工程技术规范》和《海上固定平台人缀与建造规范》的有关规定。
4.3.2裂缝宽度或抗裂度验算
4.3.2,1般钢筋混凝土构件应进行裂缝宽度验算,对使用上
