TB/T 804-91 内
基本信息
标准号:
TB/T 804-91 内
中文名称:纹带肩套管
标准类别:铁路运输行业标准(TB)
标准状态:现行
出版语种:简体中文
下载格式:.zip .pdf
下载大小:1731275
相关标签:
套管
标准分类号
关联标准
出版信息
相关单位信息
标准简介
TB/T 804-91.
1主题内容与适用范围
TB/T 804规定了内螺纹带肩套管的规格参数、技术条件和标记方法。
TB/T 804适用于机车车辆管路系统。
2引用标准
GB 1348球墨铸铁件
GB 9440可锻铸铁件
TB/ T 778 机车车辆用铸铁管接头技术条件
3规格参数
内螺纹带肩套管规格参数按下图及表规定。
4技术条件
4.1材料: KTH300-06 (GB 9440) ,允许用QT450-10 (GB 1348) 制造。
4.2技术要求按TB/ T778-91规定
4.3未注铸造圆角R1~3。
5标记
5.1标记示例:
公称迫径为Dg20mm的带肩套管:
带肩袋管Dg20 TB/ T804-91
本标准由大连内燃机车研究所提出并归口。
本标准由大连内燃机车研究所修订。
本标准起草人吴培贤、董于美。
本标准于1961年4月首次发布、1984年8月再次修订。
标准内容

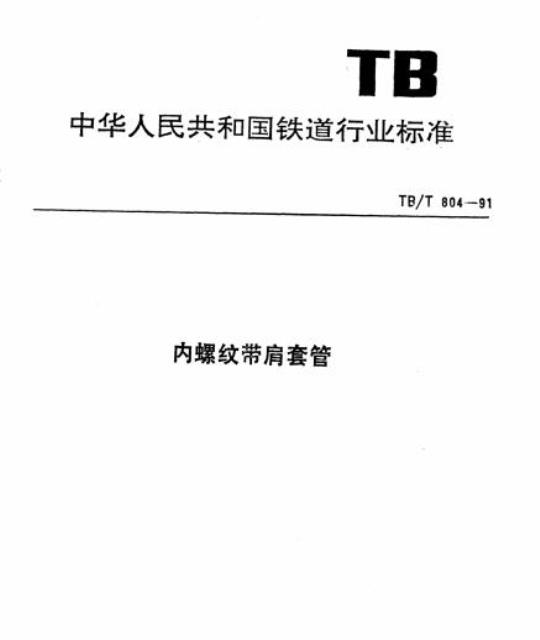

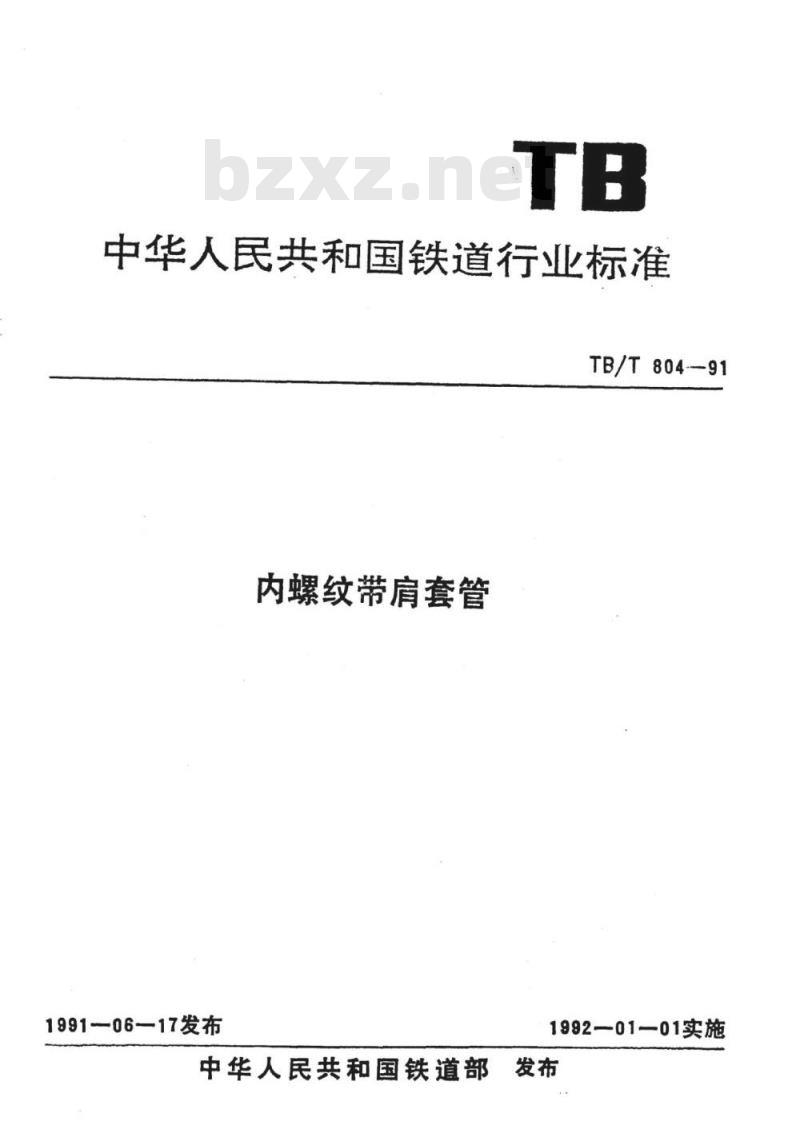

中华人民共和国铁道行业标准
TB/T804-91
内螺纹带肩套管
199106—17发布
1992—01-01实施
中华人民共和国铁道部
主题内容与适用范围
中华人民共和国铁道行业标准
内螺纹带肩套管
本标准规定了内螺纹带肩套管的规格参数、技术条件和标记方法。本标准适用于机车车辆管路系统。2引用标准
GB1348球墨铸铁件此内容来自标准下载网
GB9440可锻铸铁件
TB/T778机车车辆用铸铁管接头技术条件规格参数

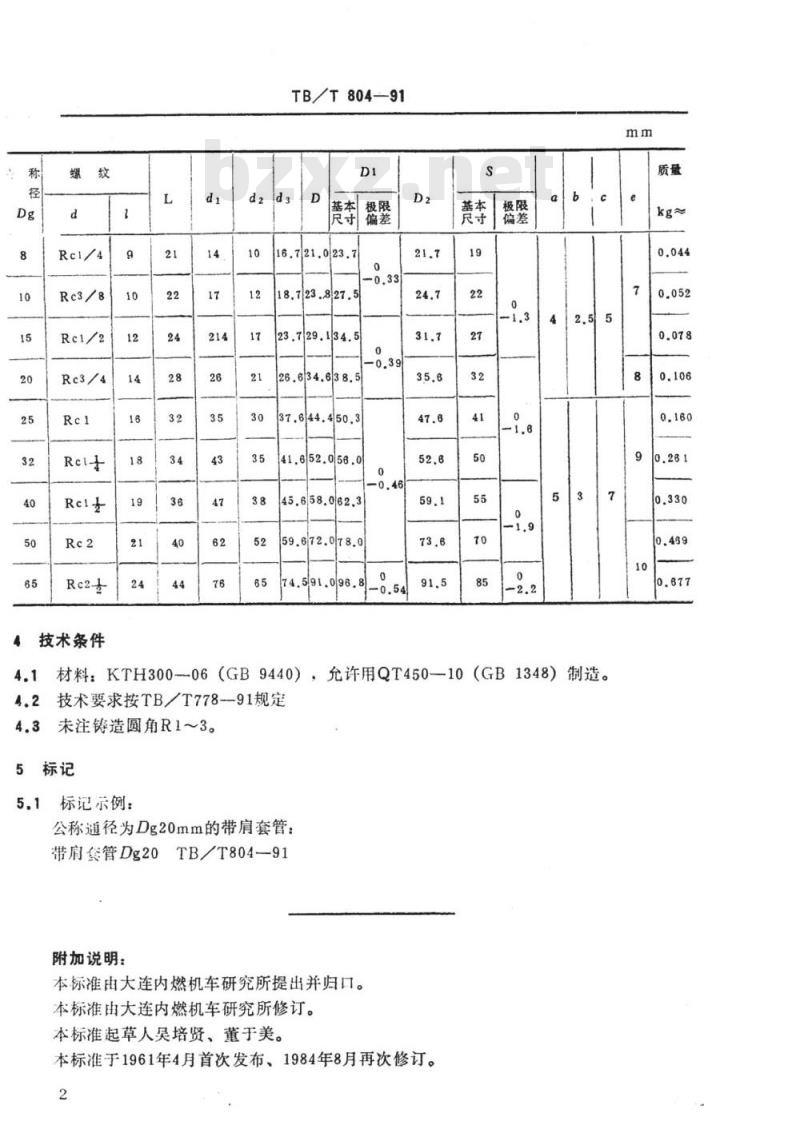

内螺纹带肩套管规格参数按下图及表规定。o
中华人民共和国铁道部1991—06—17批准TB/T804—91
代替TB804-84
1992—0101实施
4技术条件
TB/T804-91
16.721.023.7
18.723.827.5
23.729.134.5
26.634.638.5
37.644.450.3
41.652.058.0
45.658.062.3
59.672.078.0
74.5/91.096.8
4.1材料:KTH30006(GB9440),允许用QT450—10(GB1348)制造。4.2技术要求按TB/T778-91规定
4.3未注铸造圆角R1~3。
标记示例:
公称通径为Dg20mm的带肩套管:带肩黛管Dg20TB/T804-91
附加说明:
本标准由大连内燃机车研究所提出并归口。本标准由大连内燃机车研究所修订。本标准起草人吴培贤、董于美。本标准于1961年4月首次发布、1984年8月再次修订。2
