TB/T 1250-93.
1主题内容与适用范围
TB/T 1250规定了机车车辆管路连接用椭圆法兰的型式尺寸、技术要求和标记。
TB/T 1250适用于机车车辆公称压力Pg≤1.6MPa的管路连接。
2引用标准
GB 700碳素结构钢
GB 11352一般工程 用铸造碳钢件
3型式尺寸
椭圆法兰的型式尺寸按图及表的规定。
4技术要求
4.1 材料:Q235- A,允许用ZG230- 450制造。材料的技术要求按GB 700或GB 11352的规定。
4.2管孔允许按D尺寸制成直孔。
4.3周边允许按制造.
4.4去除锐棱.
5标记
公称通径为20mm的无缝钢管用A型椭圆法兰标记示例:
椭圆法兰ADg20 TB/T 1250- -93
公称通径为20mm的焊接钢管用B型椭圆法兰标记示例:
椭圆法兰Dg20S TB/T 1250--93
附加说明:
本标准由铁道部大连内燃机车研究所提出并归口。
本标准由铁道部沈阳机车车辆工厂修订.
本标准负责修订人朱富山。
本标准于1981年首次发布,1990年8月修订。

中华人民共和国铁道行业标准
TB/T125093
椭圆法兰
1993—07-14发布
1994—03—01实施
中华人民共和国铁道部发布
中华人民共和国铁道行业标准
椭圆法兰
主题内容与适用范围
TB/T1250-93
代替TB1250-81
本标准规定了机车车辆管路连接用楠圆法兰的型式尺寸、技术要求和标记。本标准适用于机车车辆公称压力Pg≤1.6MPa的管路连接。2引用标准
GB700碳素结构钢bZxz.net
GB11352一般工程用铸造碳钢件
3型式尺寸
椭圆法兰的型式尺寸按图及表的规定。A型
中华人民共和国铁道部1993—07-14批准B型
其余、
1994—03--01实施

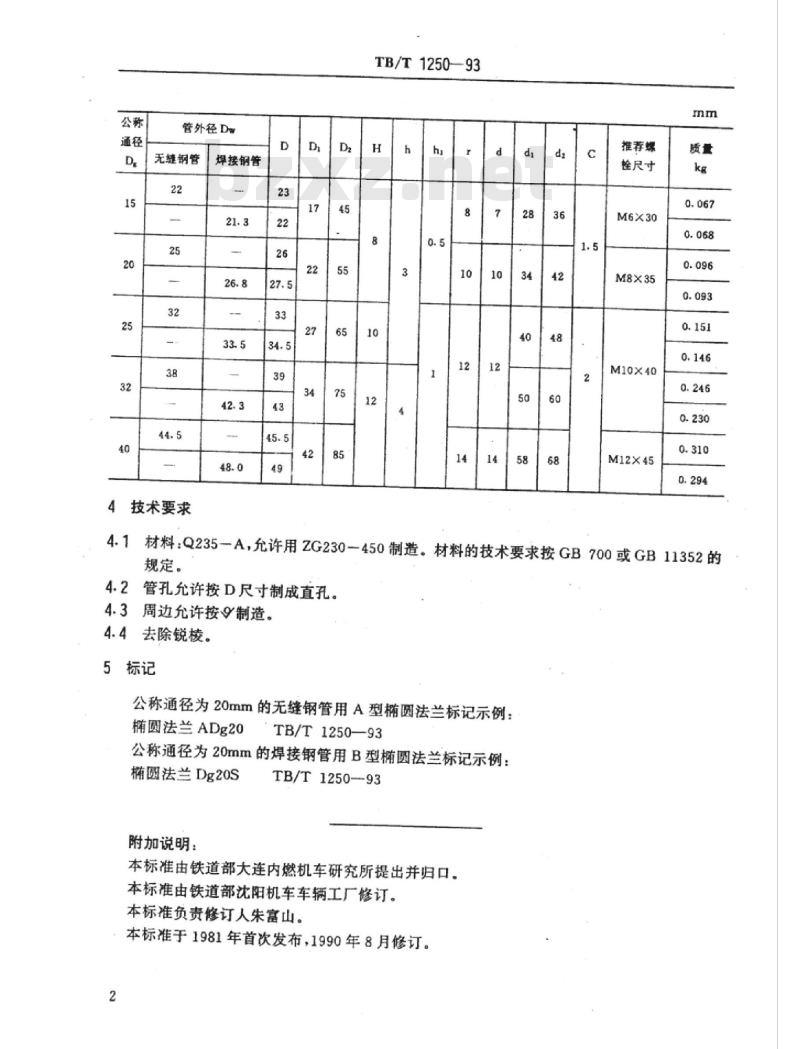

管外径Dw
无缝钢管
技术要求
焊接钢管
TB/T1250—93
推荐螺
栓尺寸
M10X40
M12X45
材料：Q235一A，允许用ZG230一450制造。材料的技术要求按GB700或GB11352的4.1
规定。
4.2管孔允许按D尺寸制成直孔。4.3周边允许按9制造。
4.4去除锐棱。
5标记
公称通径为20mm的无缝钢管用A型椭圆法兰标记示例：楠圆法兰ADg20
TB/T1250—93
公称通径为20mm的焊接钢管用B型椭圆法兰标记示例：椭圆法兰Dg20S
TB/T1250-93
附加说明：
本标准由铁道部大连内燃机车研究所提出并归口。本标准由铁道部沈阳机车车辆工厂修订。本标准负责修订人朱富山。
本标准于1981年首次发布，1990年8月修订。2
