TB/T 1266-93.
1主题内容与适用范围
TB/T 1266规定了内六角螺堵的型式尺寸、技术要求和标记。
TB/T 1266适用于公称压力PN小于或等于1600kPa的内六角螺堵。
2引用标准
GB 699优质碳素 结构钢技术条件
GB 700碳 素结构钢
GB11352一般工程用铸造碳钢件
3型式尺寸

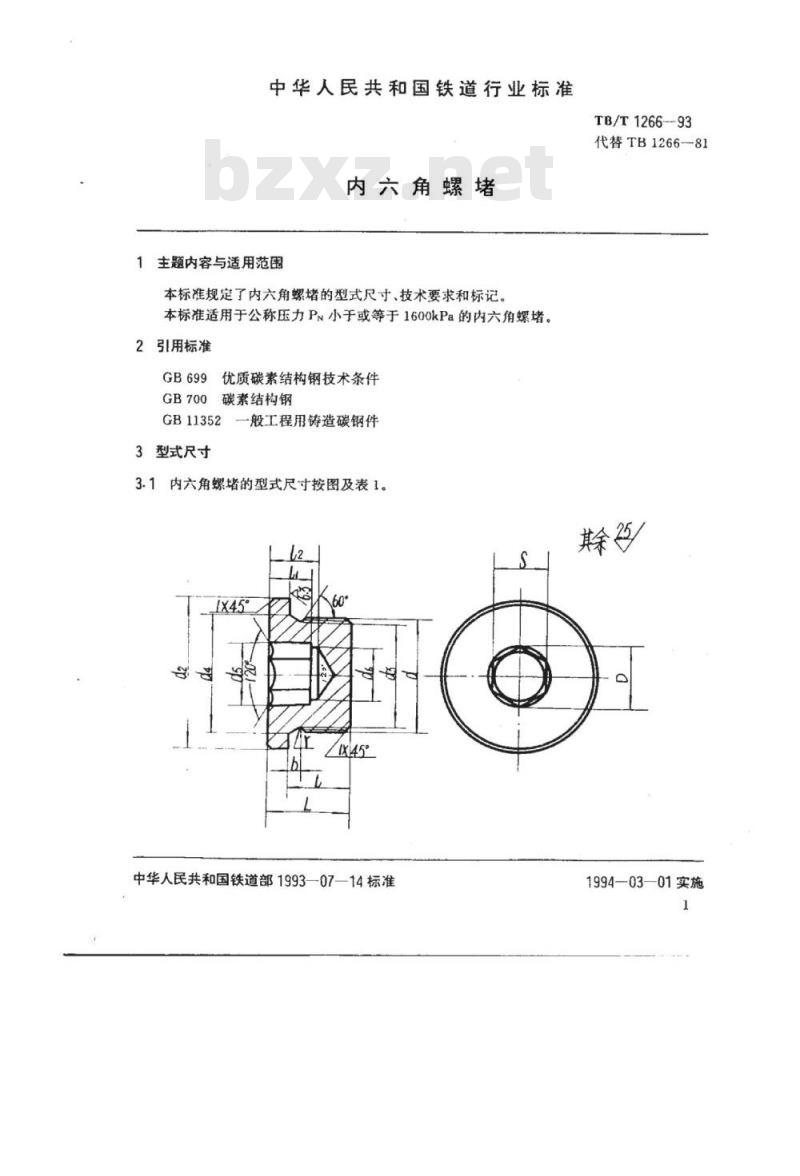

3.1 内六角螺堵的型式尺寸按图及表1.
4技术要求
4.1 螺纹d的公差等级为6g.
4.2内六 角螺堵所选用材料应符合表2的规定。
4.3表面应进行氧化处理。
4.4精密铸造时,内六角深度按l制造。
5标记
螺纹直径d= M20X1.5的六内角螺堵,标记示例为:
螺堵M20X1.5 TB/T1266- -93
附加说明:
本标准由铁道部大连内燃机车研究所提出并归口。
本标准由铁道部四方机车车辆工厂负责起草。
本标准主要起草人汪鹤声。

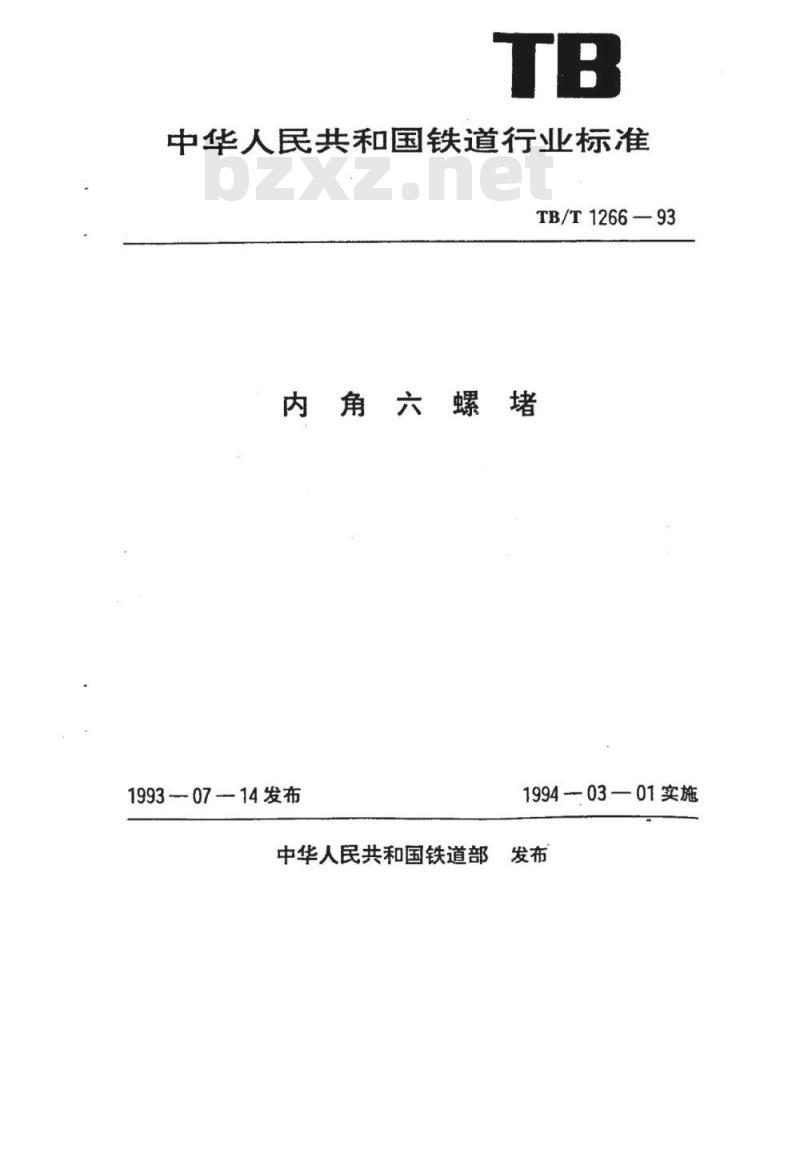

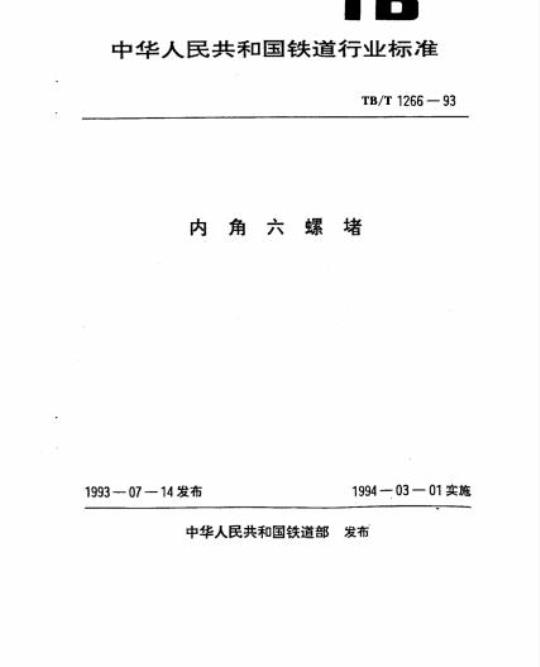

中华人民共和国铁道行业标准
TB/T1266—93
内角六螺堵www.bzxz.net
19930714发布
199403—01实施
中华人民共和国铁道部
中华人民共和国铁道行业标准
内六角螺堵
主题内容与适用范围
本标准规定了内六角螺堵的型式尺寸、技术要求和标记。本标准适用于公称压力P小于或等于1600kPa的内六角螺堵。2引用标准
GB699优质碳素结构钢技术条件
GB700碳素结构钢
GB11352
一般工程用铸造碳钢件
3型式尺寸
3.1内六角螺堵的型式尺寸按图及表1。12
中华人民共和国铁道部1993—07-14标准TB/T1266--93
代替TB1266-81
1994-03—01实施
(M18X1.5)
（M27X2)
M30×2
(M33X2)
(M45X2)
M48×2
4技术要求
4.1螺纹d的公差等级为6g。
TB/T1266-93

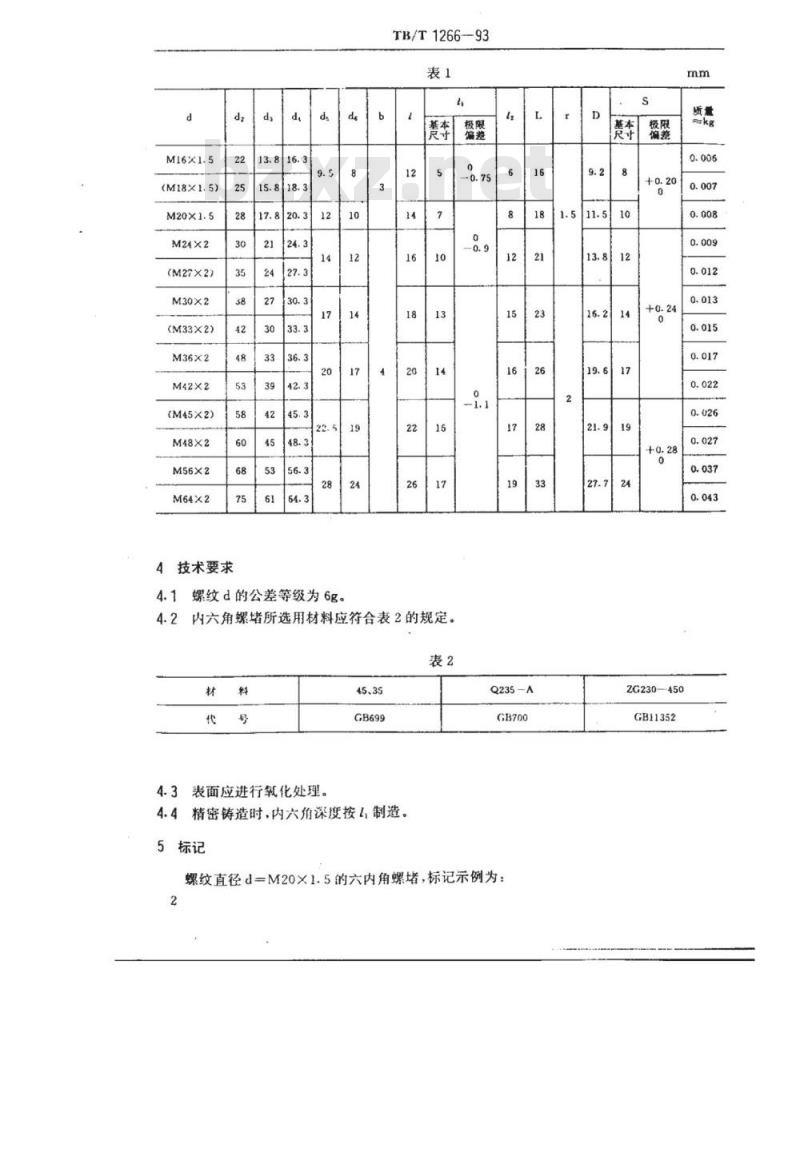

4.2内六角螺堵所选用材料应符合表2的规定。表2
4.3表面应进行氧化处理。
45、35
4.4精密铸造时，内六角深度按1，制造。5标记
Q235-A
螺纹直径d=M20×1.5的六内角螺堵，标记示例为：2
ZG230—-450
GBH1352
螺堵M20×1.5
TB/T1266—93

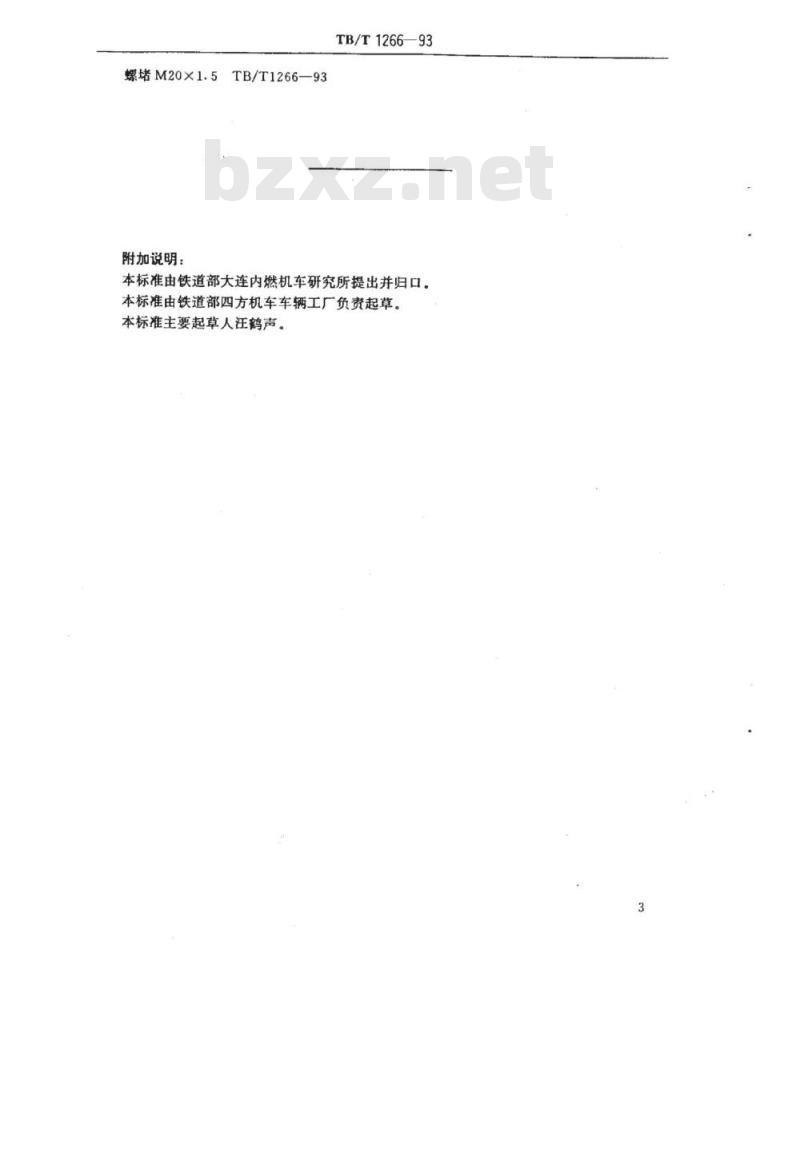

附加说明：
TB/T1266—93
本标准由铁道部大连内燃机车研究所提出并归口。本标准由铁道部四方机车车辆工厂负责起草。本标准主要起草人汪鹤声。
