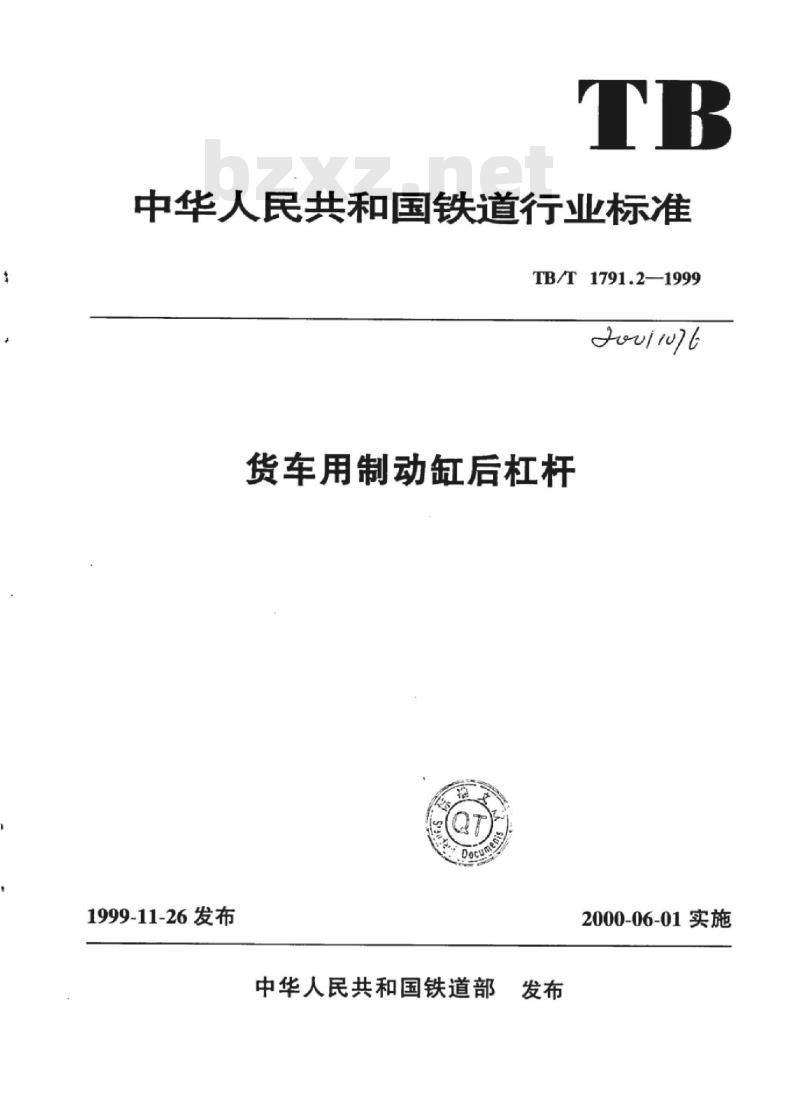

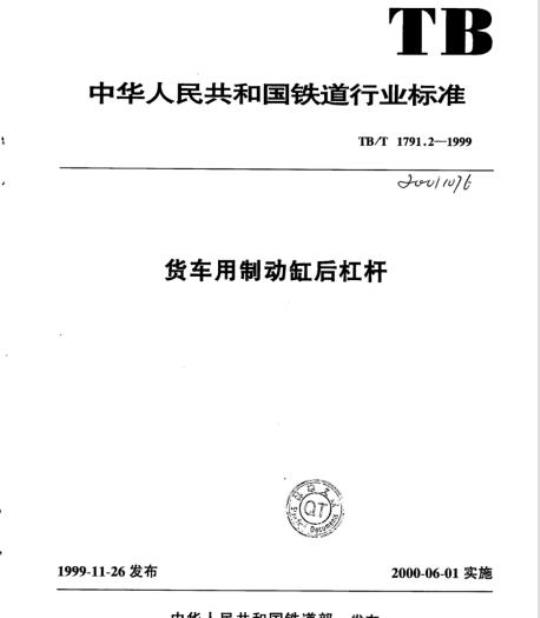

中华人民共和国铁道行业标准
TB/T1791.2—1999
货车用制动缸后杠杆
1999-11-26发布
中华人民共和国铁道部
2000-06-01实施
TB/T1791.2—1999

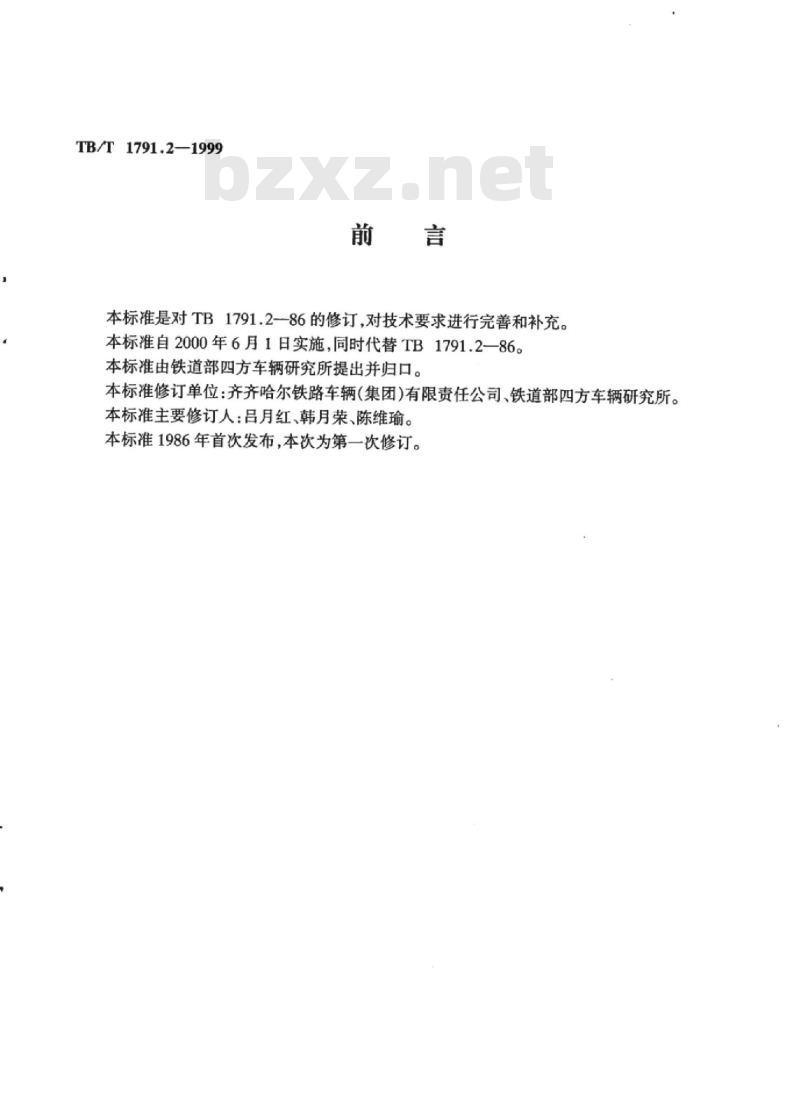

本标准是对TB1791.286的修订，对技术要求进行完善和补充。本标准自2000年6月1日实施，同时代替TB1791.2一86。本标准由铁道部四方车辆研究所提出并归口。本标准修订单位：齐齐哈尔铁路车辆(集团)有限责任公司、铁道部四方车辆研究所。本标准主要修订人：吕月红、韩月荣、陈维瑜。本标准1986年首次发布，本次为第一次修订。1范围

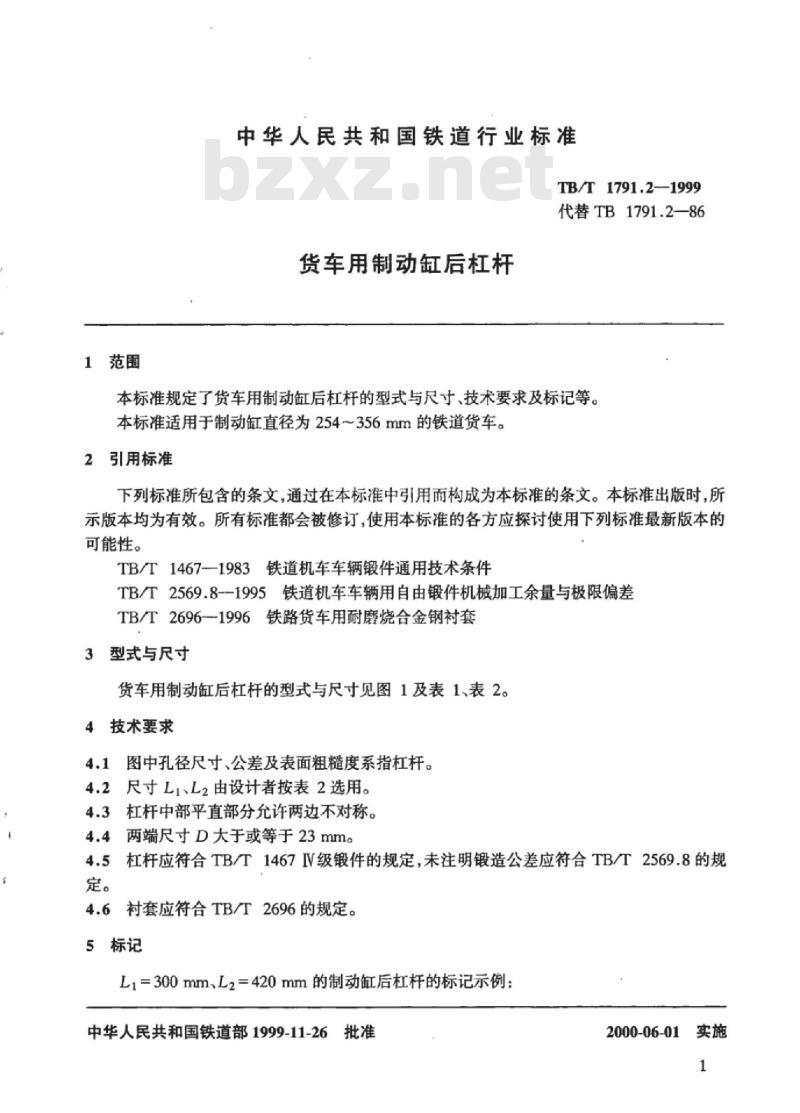

中华人民共和国铁道行业标准
TB/T1791.2-—1999
代替TB1791.2—86
货车用制动缸后杠杆
本标准规定了货车用制动缸后杠杆的型式与尺寸、技术要求及标记等。本标准适用于制动缸直径为254～356mm的铁道货车。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
TB/T1467-1983铁道机车车辆锻件通用技术条件TB/T2569.8--1995铁道机车车辆用自由锻件机械加工余量与极限偏差TB/T2696—1996铁路货车用耐磨烧合金钢衬套3型式与尺寸
货车用制动缸后杠杆的型式与尺寸见图1及表1、表2。技术要求
图中孔径尺寸、公差及表面粗糙度系指杠杆。4.1
4.2尺寸L1L2由设计者按表2选用。4.3杠杆中部平直部分允许两边不对称。4.4两端尺寸D大于或等于23mm。4.5杠杆应符合TB/T1467IV级锻件的规定，未注明锻造公差应符合TB/T2569.8的规定。
4.6衬套应符合TB/T2696的规定。5标记
L1=300mm、L2=420mm的制动缸后杠杆的标记示例：中华人民共和国铁道部1999-11-26批准2000-06-01实施
TB/T1791.2—1999
制动缸后杠杆300×420TB/T1791.2—19992
2×±38*1*
TB/T 2696—1996
TB/T 2696-1996
468·1
15meL15m
1625±1

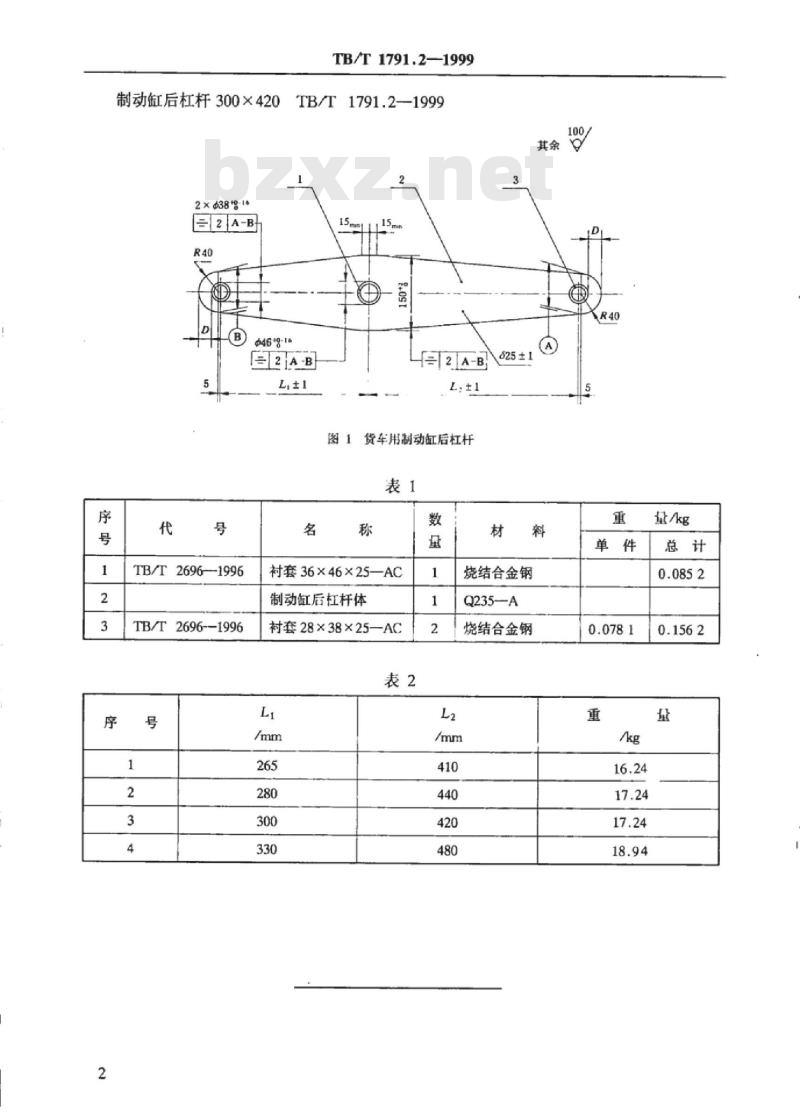

图1货车用制动缸后杠杆
衬套36×46×25—AC
制动缸后杠杆体
衬套28×38×25—AC
烧结合金钢
Q235—A
烧结合金钢
量/kg

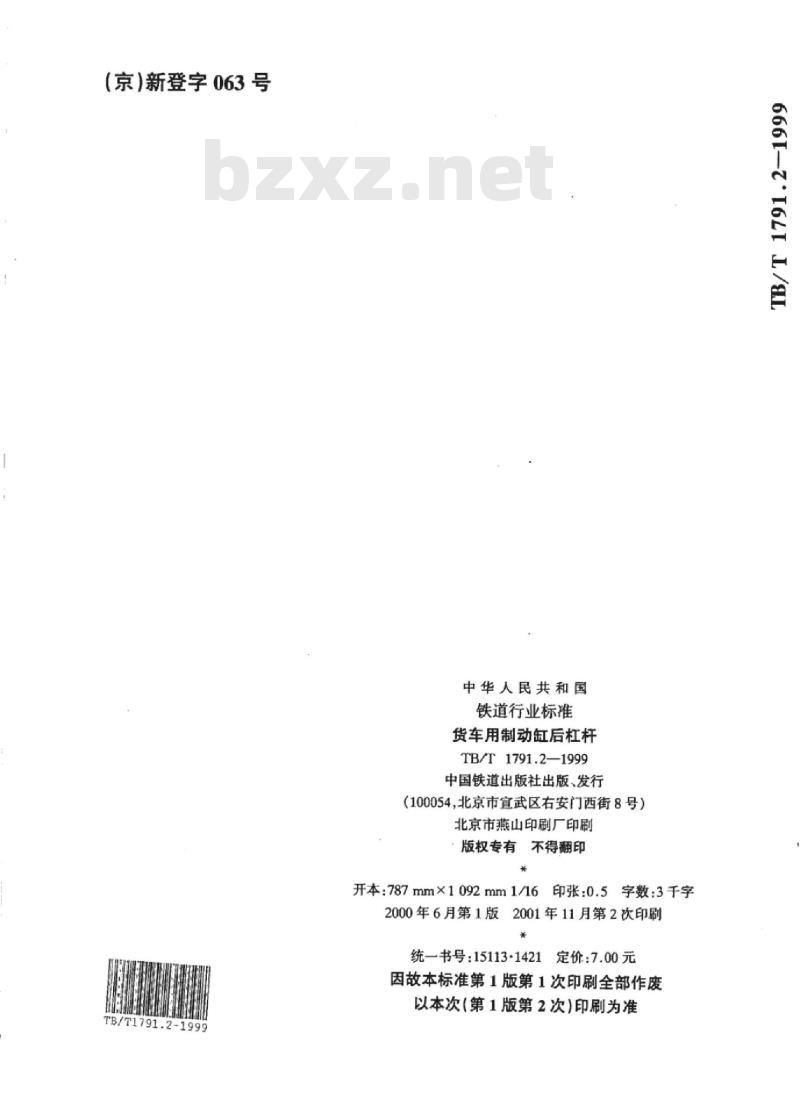

（京）新登字063号
TB/T1791.2
中华人民共和国
铁道行业标准
货车用制动缸后杠杆
TB/T1791.2—1999
中国铁道出版社出版、发行
（100054，北京市宣武区右安门西街8号）北京市燕山印刷厂印刷
版权专有不得翻印
开本：787mm×1092mm1/16印张：0.5字数：3千字2000年6月第1版2001年11月第2次印刷善
统一书号：15113·1421wwW.bzxz.Net
定价：7.00元
因故本标准第1版第1次印刷全部作废以本次(第1版第2次)印刷为准
6661162
