TB/T 1791.1-1999.
1范围
TB/T 1791.1规定了货车用制动缸前杠杆A型的型式与尺寸、技术要求及标记等。
TB/T 1791.1适用于不在上拉杆上安装闸瓦间隙调整器,制动缸内径为254- 356 mm的铁道货车。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
TB/T 1467-1983铁道机车车辆锻件通用技术条件
TB/T 2569.8-1995铁道机车车辆用自由锻件机械加工余量与极限偏差
TB/T 2696-1996铁路货车用耐磨烧结合金钢衬套
3型式与尺寸
货车用制动缸前杠杆A型的型式与尺寸见图1及表1、表2。
4技术要求
4.1图中孔径尺寸公差及表面粗糙度系指杠杆。
4.2尺寸 LI、L2由设计者按表2选用。
4.3杠杆中部平 直部分允许两边不对称。
4.4两端尺寸 C大于或等于23 mm。
4.5杠杆应符合 TB/T 1467 IV级锻件的规定,未注明锻造公差应符合TB/T 2569.8的规定。
4.6 衬套应符合TB/T 2696的规定。
5标记
L1 = 300 mm、L2 = 420 mm的A型制动缸前杠杆的标记示例:
制动缸前杠杆A 300X420 TB/T 1791.1- -1999

中华人民共和国铁道行业标准
TB/T1791.1—1999
cic-es
货车用制动缸前杠杆
1999-11-26发布
中华人民共和国铁道部
2000-06-01实施
TB/T1791.1—1999
本标准是对TB1791.1一86的修订，对技术要求进行完善和补充。本标准自2000年6月1日实施，同时代替TB1791.1—86。本标准由铁道部四方车辆研究所提出并归口。本标准修订单位：齐齐哈尔铁路车辆（集团)有限责任公司、铁道部四方车辆研究所。本标准主要修订人：吕月红、韩月荣、陈维瑜。本标准1986年首次发布，本次为第一次修订。1范围

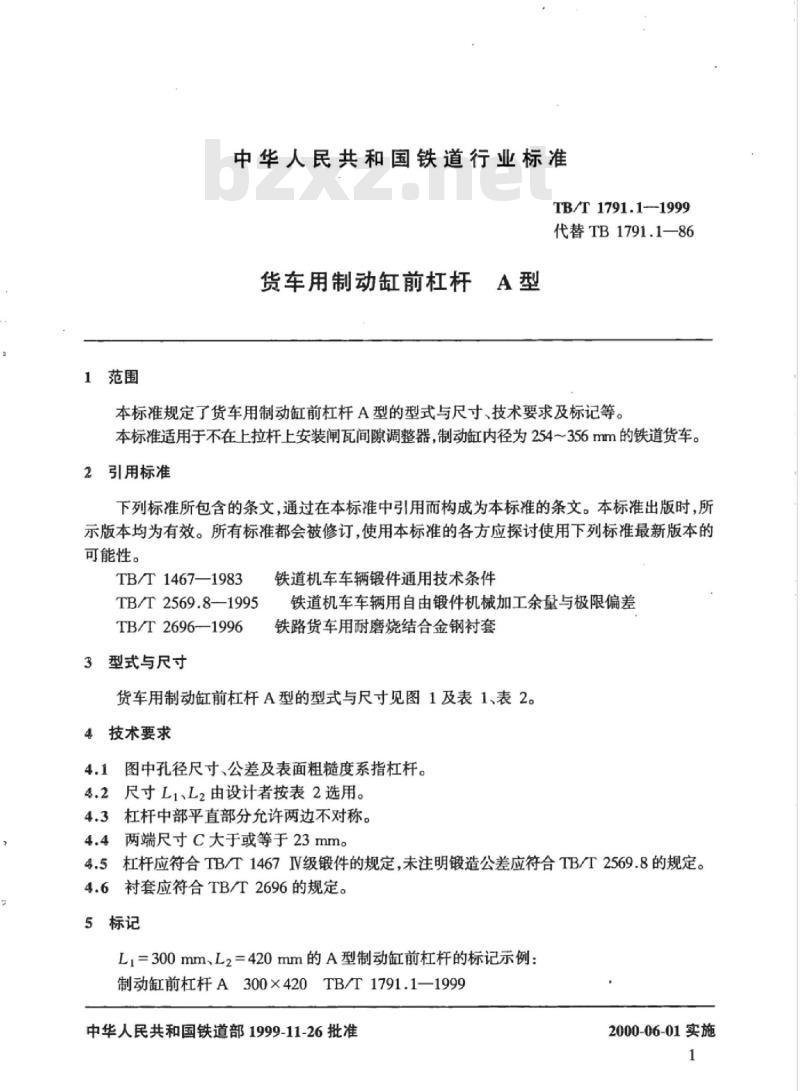

中华人民共和国铁道行业标准
TB/T1791.1—1999
代替TB1791.1—86
货车用制动缸前杠杆A型
本标准规定了货车用制动缸前杠杆A型的型式与尺寸、技术要求及标记等。本标准适用于不在上拉杆上安装闸瓦间隙调整器，制动缸内径为254356mm的铁道货车。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
TB/T1467—1983
TB/T2569.8—1995
TB/T2696-—1996
3型式与尺寸
铁道机车车辆锻件通用技术条件铁道机车车辆用自由锻件机械加工余量与极限偏差铁路货车用耐磨烧结合金钢衬套货车用制动缸前杠杆A型的型式与尺寸见图1及表1、表2。4技术要求
图中孔径尺寸、公差及表面粗糙度系指杠杆。4.2尺寸L1、L2由设计者按表2选用。4.3杠杆中部平直部分允许两边不对称。4.4两端尺寸C大于或等于23mm。4.5杠杆应符合TB/T1467IV级锻件的规定，未注明锻造公差应符合TB/T2569.8的规定。4.6衬套应符合TB/T2696的规定。5标记
Ll=300mm~L2=420mm的A型制动缸前杠杆的标记示例：制动缸前杠杆A300×420TB/T1791.1—1999中华人民共和国铁道部1999-11-26批准2000-06-01实施
120±1
TB/T2696—1996
TB/T 2696—1996
TB/T1791.1—1999
046-014

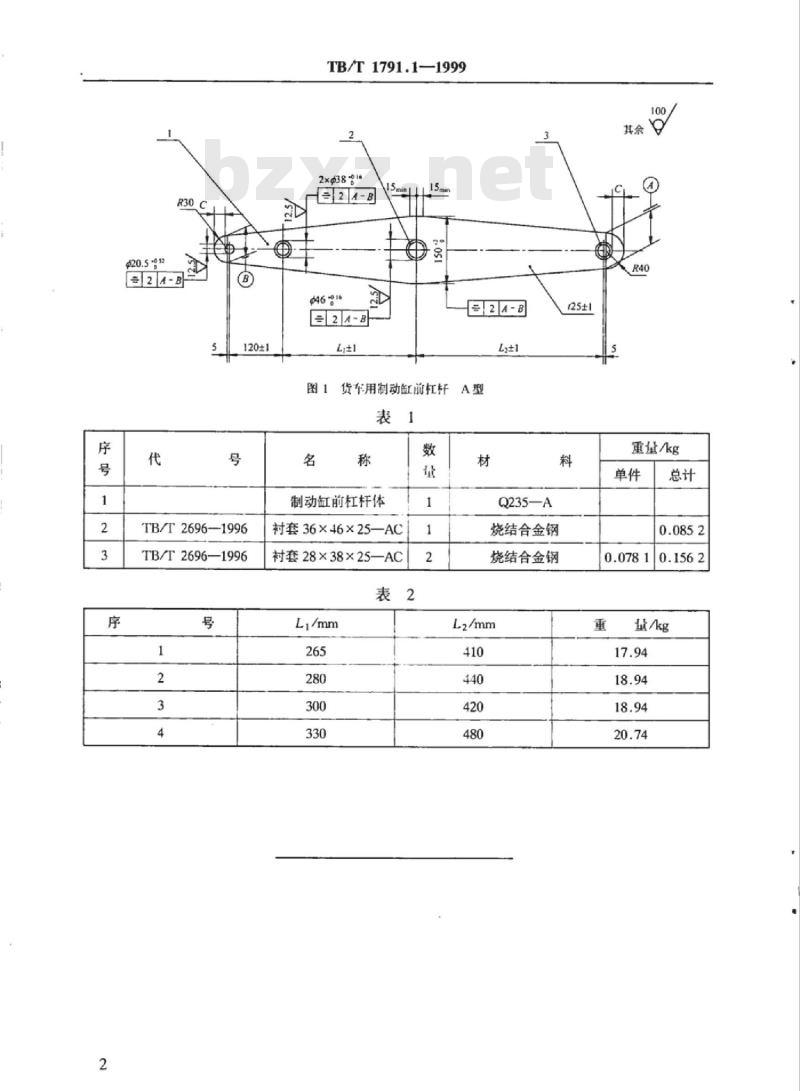

图1货车用制动缸前杠杆
