TB/T 894-1999.
1范围
TB/T 894规定了杆径为2~25mm,工作载荷小于或等于57.87kN的链环型式与尺寸、技术要求、标记。
TB/T 894适用于铁道车辆用各种链条的链环。
2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 700- -1988碳索结构钢
GB/T 1804- -1992一般公差线性尺寸 的未注公差
3型式与尺寸
链环的型式与尺寸见图1及表1。
4技术要求
4.1材料:Q235- -A,并应符合GB/T 700的规定。
4.2采用接触焊时 ,取消2 mm的间隙。
4.3链环的内宽、内长的公差按 GB/T 1804- -C级制造。
5标记
d = 10 mm、T= 32 mm链环的标记示例:
链环10x32 TB/T 894- -1999
本标准是在TB 894- 68 的基础上,对机械制图、表面粗糙度、焊缝代号、材料标记代号等按现行标准进行整顿。
本标准自2000年6月1日实施,同时代替TB 894- -68。
本标准由铁道部四方车辆研究所提出并归口。
本标准修订单位:齐齐哈尔铁路车辆(集团)有限责任公司铁道部四方车辆研究所。
本标准主要修订人:卢静、王金、陈维瑜。
本标准1968年首次发布,本次为第-一次修订。

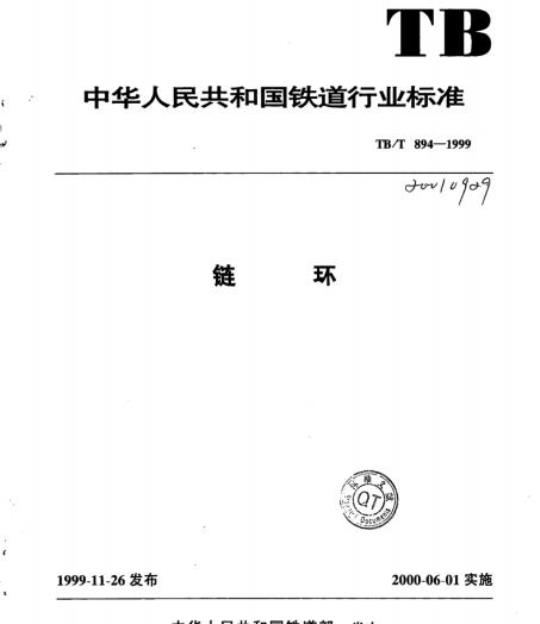

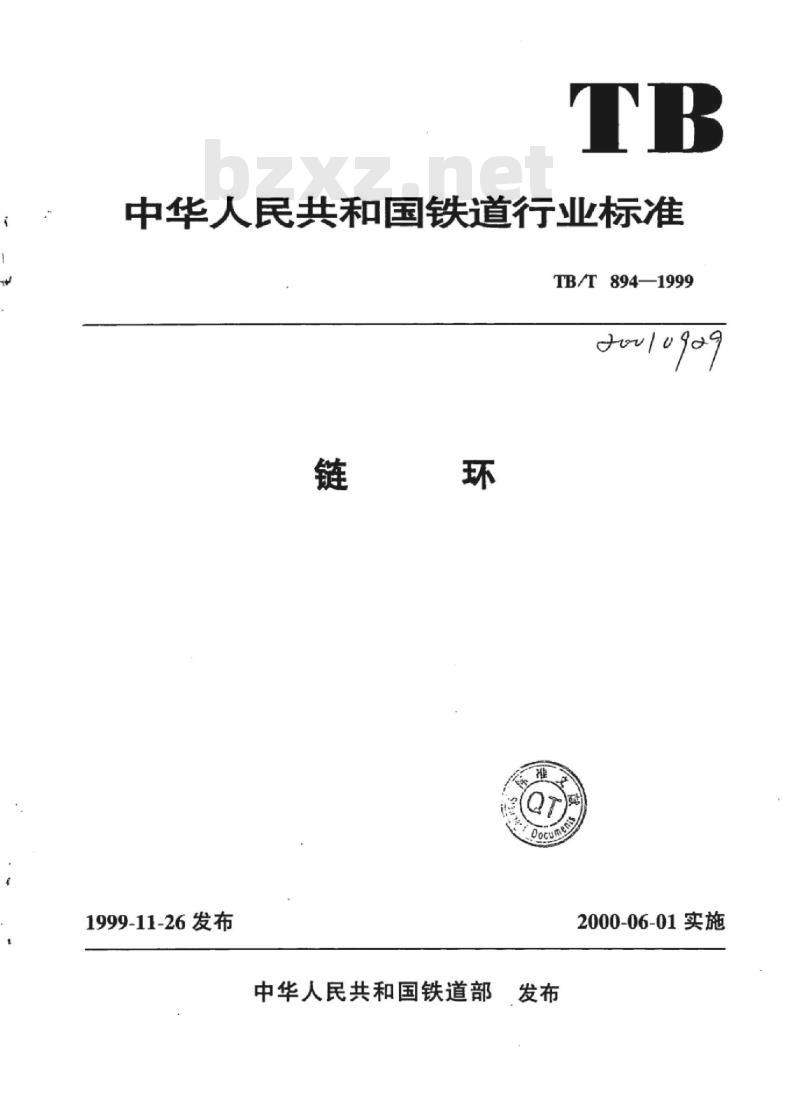

中华人民共和国铁道行业标准
TB/T894—1999
1999-11-26发布bzxZ.net
2000-06-01实施
中华人民共和国铁道部发布
TB/T894—1999

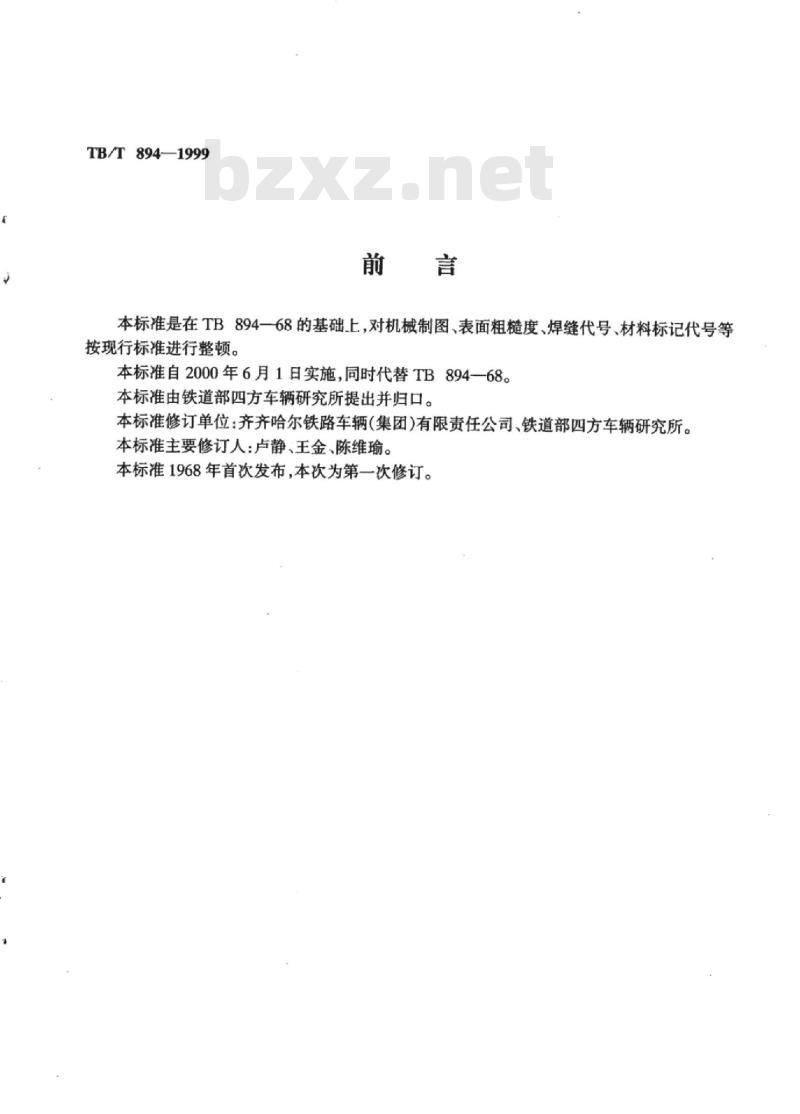

本标准是在TB894一68的基础上，对机械制图、表面粗糙度、焊缝代号、材料标记代号等按现行标准进行整顿。
本标准自2000年6月1日实施，同时代替TB894—68。本标准由铁道部四方车辆研究所提出并归口。本标准修订单位：齐齐哈尔铁路车辆(集团)有限责任公司、铁道部四方车辆研究所。本标准主要修订人：卢静、王金、陈维瑜。本标准1968年首次发布，本次为第一次修订。范围

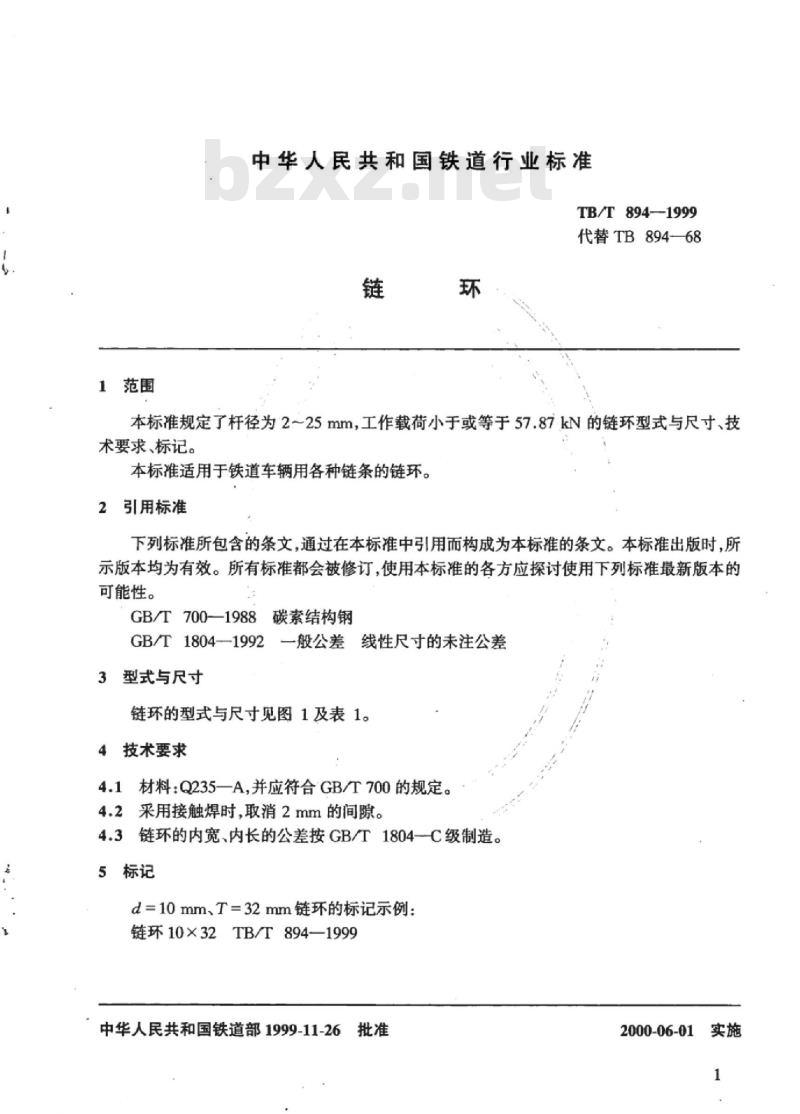

中华人民共和国铁道行业标准
TB/T894—1999
代替TB894—68
本标准规定了杆径为2～25mm，工作载荷小于或等于57.87kN的链环型式与尺寸、技术要求、标记。
本标准适用于铁道车辆用各种链条的链环。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T700—1988
碳素结构钢
GB/T1804—1992
一般公差
线性尺寸的未注公差
3型式与尺寸
链环的型式与尺寸见图1及表1。4技术要求
4.1材料：Q235一A，并应符合GB/T700的规定。4.2采用接触焊时，取消2mm的间隙。4.3链环的内宽、内长的公差按GB/T1804—C级制造。5标记
d=10mm、T=32mm链环的标记示例：链环10×32TB/T894—1999
中华人民共和国铁道部1999-11-26批准2000-06-01实施
TB/T894—1999

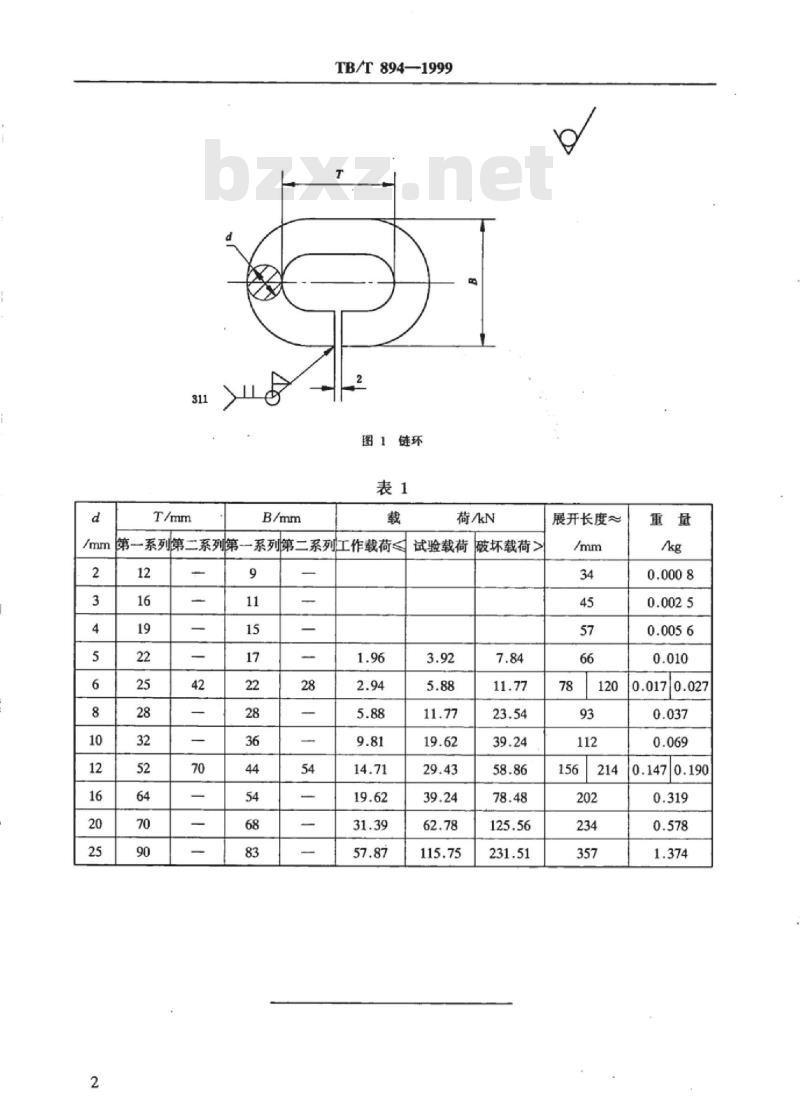

图1链环
荷/kN
一系列第二系列第一系列第二系列工作载荷试验载荷破坏载荷>
展开长度～
0.0170.027
0.1470.190

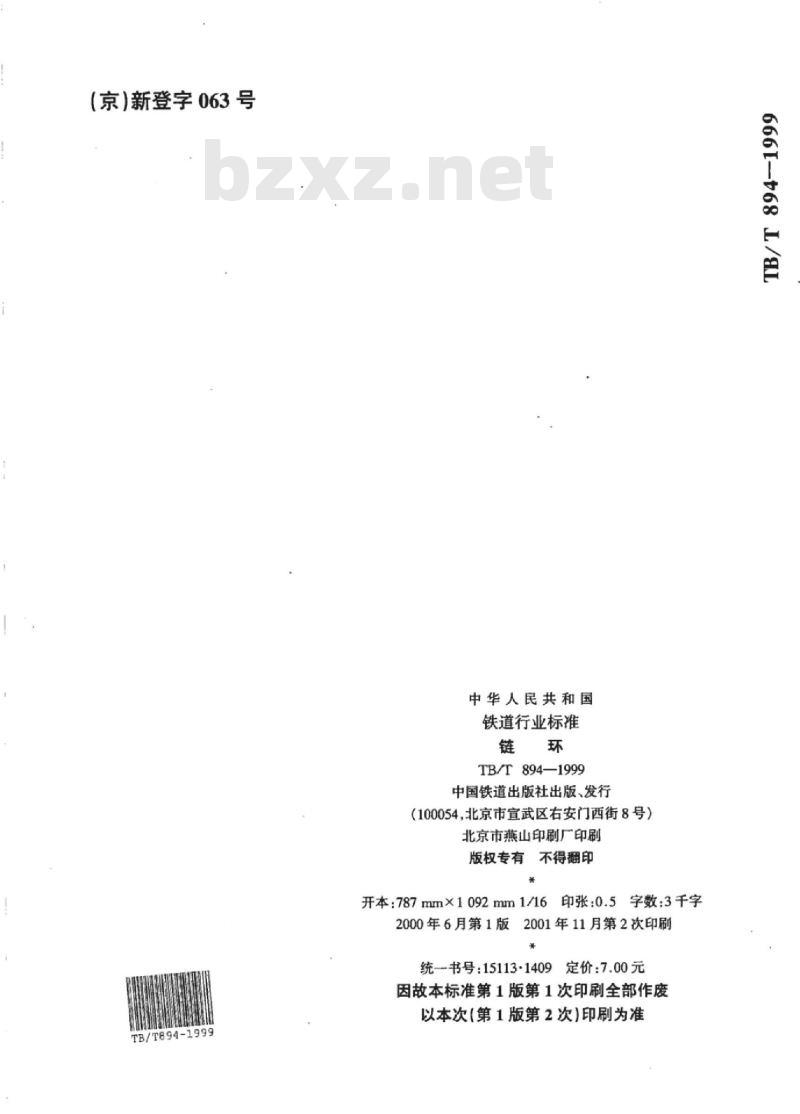

（京）新登字063号
TB/T894-1999
中华人民共和国
铁道行业标准
TB/T894—1999
中国铁道出版社出版、发行
（100054，北京市宣武区右安门西街8号）北京市燕山印刷厂印刷
版权专有不得翻印
开本：787mm×1092mm1/16印张：0.5字数：3千字2000年6月第1版2001年11月第2次印刷统一书号：151131409定价：7.00元因故本标准第1版第1次印刷全部作以本次（第1版第2次）印刷为准666168
