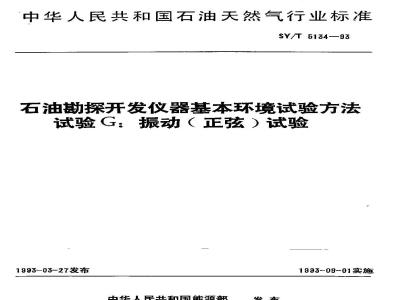

中华人民共和国石油天然气行业标准SY/T 5134—93
石油勘探开发仪器基本环境试验方法试验G：振动（正弦）试验
1993-03-27发布
中华人民共和国能源部
1993-09-01实施
中华人民共和国石油天然气行业标准石油勘探开发仪器基本环境试验方法试验G，振动（正弦）试验
主题内容与适用范圈
本标谁规定了石油勘探开发仪器在非包装状态下振动试验的要求及方法。SY/T 5134—93
代替SY 5134--86
本试验方法适用于在运输和使用中会避受到振动影响的石油勘探开发仪器，用以确定其经受振动的适应性以及评价其结构的合理性。2
引用标准
GB2423.10电工电子产品基本环境试验规程试验Fc：振动（正弦）试验方法SY/T 5203石油勘探开发仪器基本环境验总则3试验条件分组
3.1按SY/T5203规定对地面仪器和下并仪器分组。3.2仪幕的握动试验条件依其工作环境分组，示于附表。3.3交越频率选取：地面仪器为8.16Hz，下并仪器为8.67Hz。试验要求
试验条件
试验阶段
频率循环范闺，Hiz
共振搜家扫频速率，oct/min
振动加速度，妞/s2
振动速度，m/s3
共派保持时间，mia
频率循环范围，Hz
振动加速度，m/s2
报动循环扫频速率，oct/min
愈复共振
懒率循环范围，Hz
扫频速率，oct/min
振动加速度，/s2wwW.bzxz.Net
A、B组
非工作状态
15~5~5
5~~100~5
5~55~5
5~55~5
中华人民共和国能源部1993-03-27批准29.4
5~100~5
6~100~5
非工作状态
5~100~5
5~100~F
5~10g～5
6~150~5
5~150~5
5~150～5
工作状态
5~2005
5~200~5
5~200~5
1993-09-01实施
SY/T 5134---93

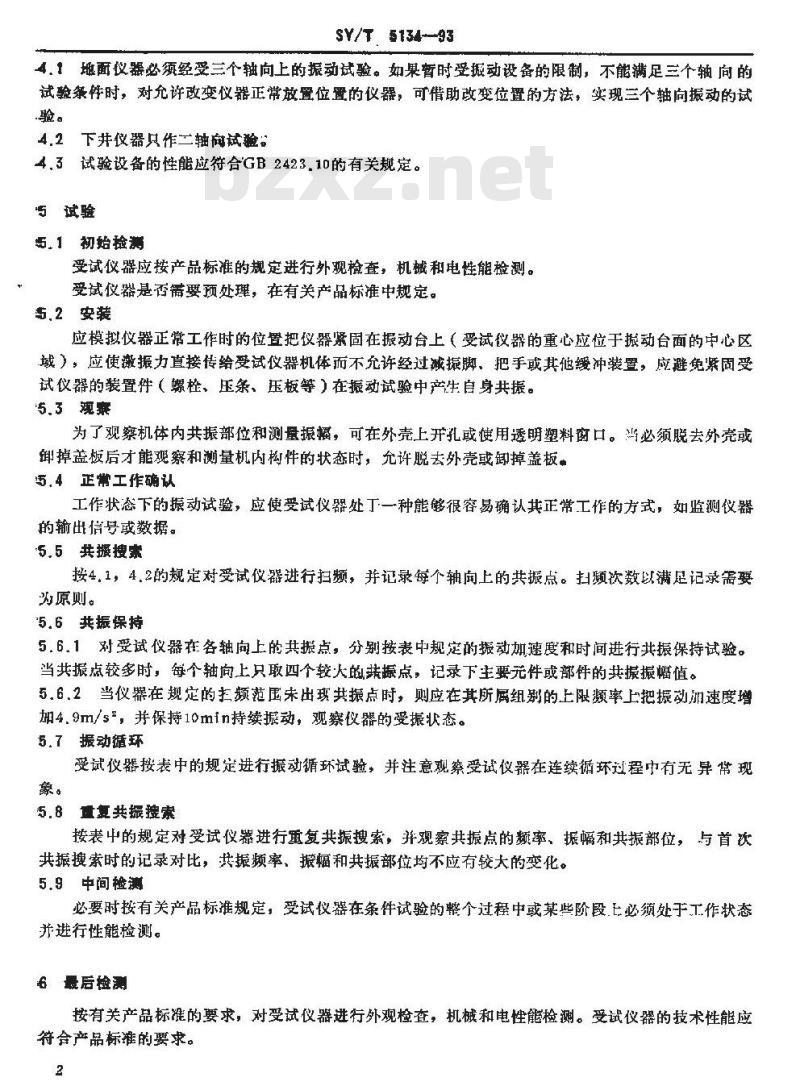

4.1地面仪器必须经受三个轴向上的振动试验。如果暂时受摄动设备的限制，不能满足三个轴向的试验条件时，对允许改变仪器正常放置位置的仪器，可借助改变位置的方法，实现三个轴向振动的试验。
4.2下井仪器只作二轴斌验。
4.3试验设备的性能应符合GB2423.10的有关规定。5试验
, 1初始检测
受试仪器应按产品标准的规定进行外观检查，机械和电性能检测。受试仪器是否需要预处理，在有关产品标准中规定。5.2安装
应模拟仪器正常工作时的位置把仪器紧固在振动合上（受试仪器的重心应位于振动台面的中心区域）：应使激振力直接传给受试仪器机体而不充许经过减振脚、把手或其他缓冲装置，应避免紧固受试仪器的装置件（螺栓、压条、压板等）在振动试验中产生自身共振。5.3观赛
为了观察机体内共振部位和测量振摇，可在外壳上开孔或使用透明塑料窗口。当必须脱去外壳或卸掉盖板后才能观察和测量机内构件的状态时，允许脱去外壳或卸掉盖板。5,4正常工作确认
工作状态下的振动试验，应使受试仪器处丁一种能够很容易确认其正常工作的方式，如监测仪器的输出信号或数据。
5.5共搬搜索
按4.1，4.2的规定对受试仪器进行扫频，并记录每个轴向上的共振点。扫题次数以满足记录需要为原则。
'5.6共振保持
5.6.1对受试仪器在各轴向上的共振点，分别按表中规定的振动加速度和时间进行共振保持试验。当共振点较多时，每个轴向上只取四个较火的转振点，记录下生要元件或部件的共振振幅值。5.6.2当仪器在规定的托频范压未出球共振点时，则应在其所属组剃的上限频率上把振动加速度增加4.9m/s\，并保持10min持续握动，观察仪器的受振状态。5.7振动循环
受试仪器按表中的规定进行振动循环试验，并注意观察受试仪器在连续循环过程中有无异常现蒙。
5.8重复共振接索
按表中的规定对受试仪器进行重复共振搜索，并观察共振点的频率，振幅和共振部位，与首款共振搜索时的记录对比，共振频率，搬幅和共振部位均不应有较大的变化。5.9中间检测
必要时按有关产品标准规定，受试仪器在条件试验的整个过程中或某些阶段.必须处于工作状态并进行性能检测。
6 最后检测
按有关产品标准的要求，对受试仪器进行外观检查，机械和电性检测。受仪器的技术性能应符合产品标准的要求。
附加说明
SY/T 5134—93
本标准由石油仪器仪表专业标准化委员会提出并归口。本标准由江汉石油学院负责起草。本标主要起草人胡谢。
