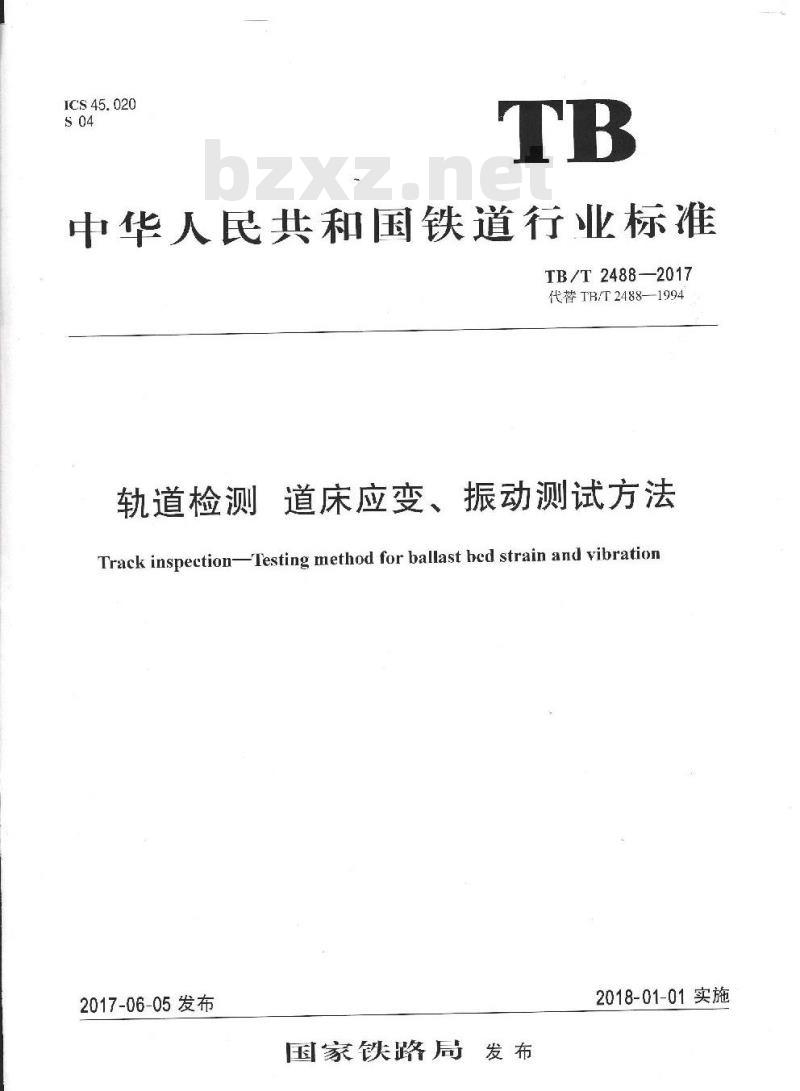

TB/T 2488-2017.Track inspection-Testing method for ballast bed strain and vibration.

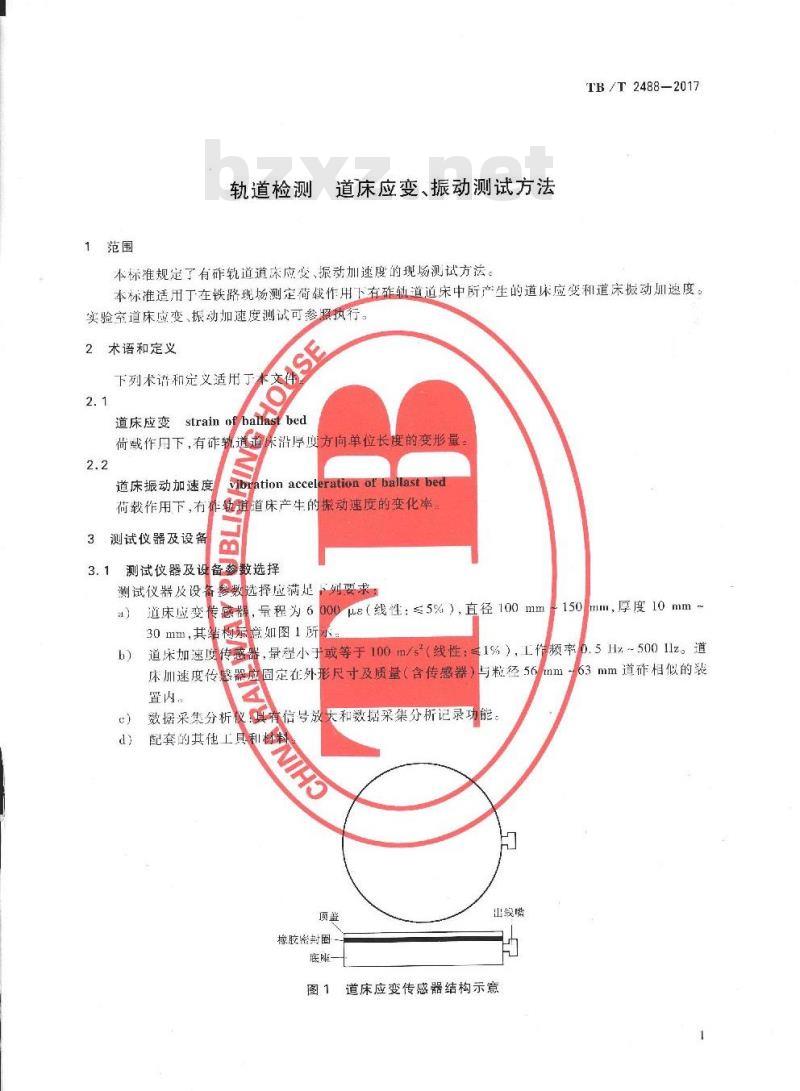

1范围
TB/T 2488规定了有砟轨道道床应变、振动加速度的现场测试方法。
TB/T 2488适用于在铁路现场测定荷载作用下有砟轨道道床中所产生的道床应变和道床振动加速度。实验室道床应变、振动加速度测试可参照执行。
2术语和定义
下列术语和定义适用于本文件
2.1道床应变strain ofballast bed
荷载作用下,有砟轨迅输床沿厚度方向单位长度的变形量。
2.2道床振动加速度ybntion acceleration of ballast bed
荷载作用下,有作电道床产生的振动速度的变化率。
3测试仪器及设备
3.1测试仪器及设备参数选择
测试仪器及设备参数选择应满足下列要求:
a)道床应变 传感器，量程为6000με(线性:≤5%),直径100 mm t 150 mm,厚度10 mm~30 mm,其结构示意如图1所示。
b)道床加速度传5省 ,量程小于或等于100 m/s'(线性:≤1% ),工作频率0.5 Hz~500 Hz。道床加速度传感器应固定在外形尺寸及质量(含传感器)与粒径56mm-63mm道砟相似的装置内。
e)数据采集分析仪 具有信号放大和数据采集分析记录功能。
d)配套的其他工具和相社
3.2传感器的标定
3.2.1道床应变传感器的标定
道床应变传感器应在实验室进行如下厚度应变标定:按每档50N给道床应变传感器施加荷载,用千分表或位移计测出与每档荷载相对应的厚度压缩变形量,用数据采集分析仪测出与每档荷载相对应的输出值。根据厚度压缩变形量及道床应变传感器厚度计算厚度应变(埋入道床之后,此值即为道床应变) ,标定范围要求厚度应变达到6000 μe。以数据采集分析仪输出值为横坐标,厚度应变(道床应变)为纵坐标,作出应变标定曲线。对于每一道床应变传感器的标定应重复2~3次,若标定值的线性和重复性误差小于或等于5% ,标定有效。
