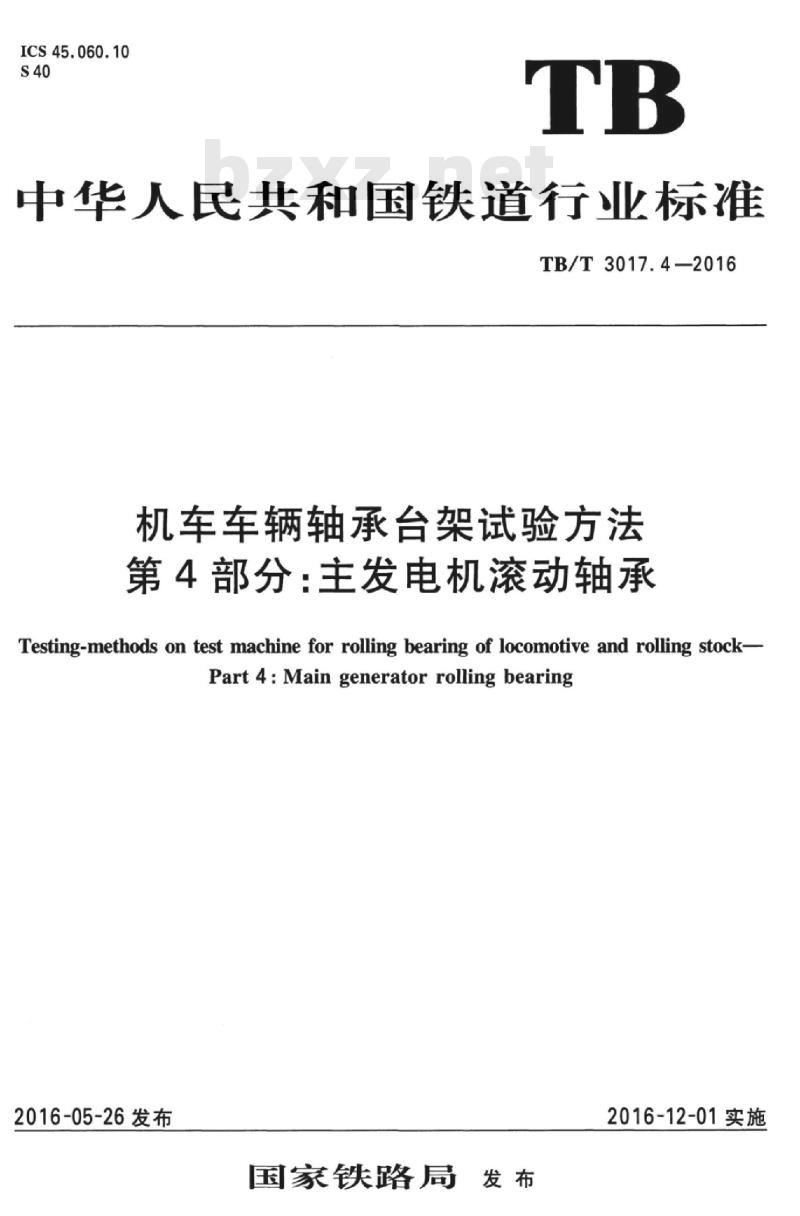

TB/T 3017.4-2016.Testing-methods on test machine for rolling bearing of locomotive and rolling stock-Part 4: Main generator rolling bearing.
1范围
TB/T 3017.4规定了铁路机车主发电机滚动轴承的试验条件和装置、试验方法、试验过程中的测量、试验后的检查与分析。
TB/T 3017.4适用于铁路机车主发电机滚动轴承在接近实际运用的载荷和速度条件下运转能力的检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T260石油产品水分测定法
GB/T269润滑脂和石油脂锥人度测定法
GB/T 4929润滑脂滴点测定法
GB/T2611试验机通用技术要求
3试验条件和装置
3.1试验机的基本要求
3.1.1 试验机包括的主要装置(见附录A)应满足GB/T 2611的有关规定并符合本部分要求。
3.1.2试验机主轴及轴承箱体和试验轴承的配合应与主发电机设计--致。其中安装有经过检验的轴承、采用与实际运用一致的润滑油或润滑脂。如有必要,在添装润滑脂之前,应采用由轴承制造商所推荐的清洗剂对轴承进行清洗。
3.1.3试验机应能模拟主发电机转子在机车运行各工况下产生的径向力,试验机的布置及测量点应符合图A.1。
3.2驱动装置
试验机驱动装置应能驱动试验主轴从0到1.2倍的柴油机额定转速范围内以任意转速转动。试验机应能按一定速 度谱进行自动运行。
3.3施加力的装置
试验机应具备模拟转子产生的径向力的功能。
