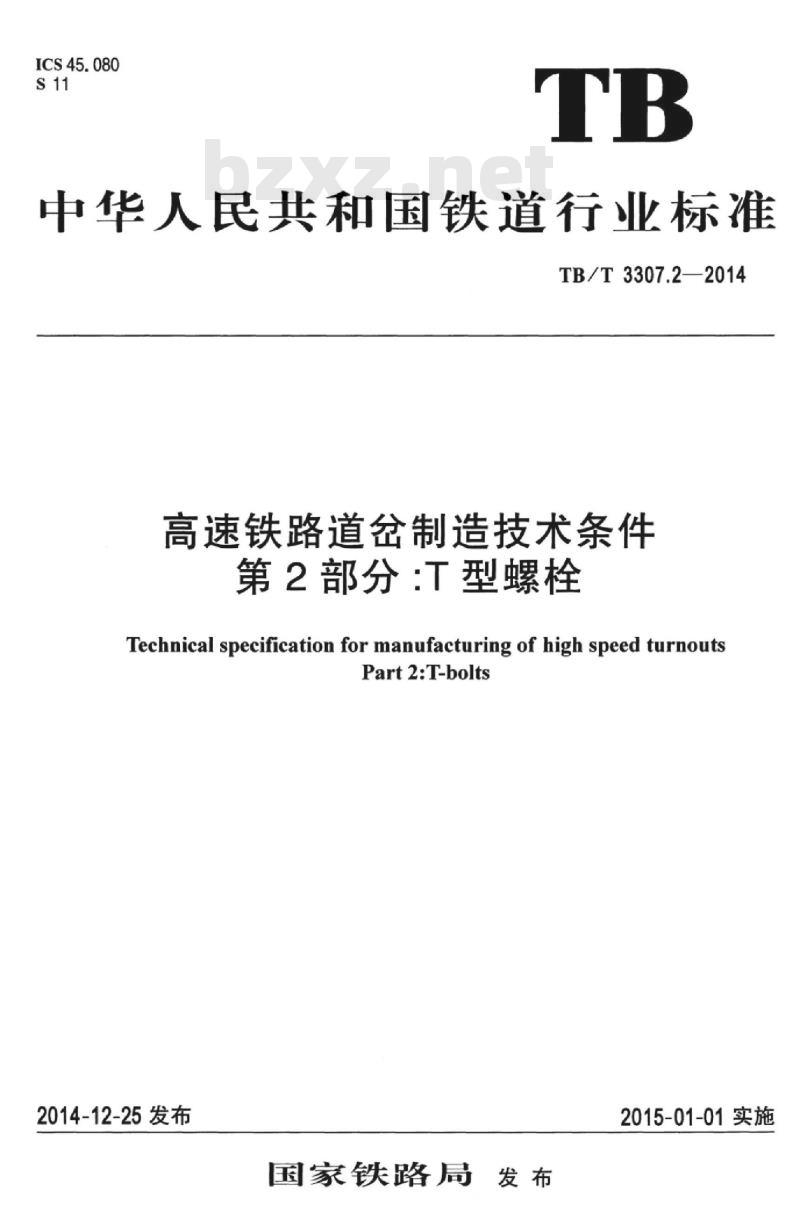

TB/T 3307.2-2014.Technical specification for manufacturing of high speed turnouts Part 2:T-bolts.

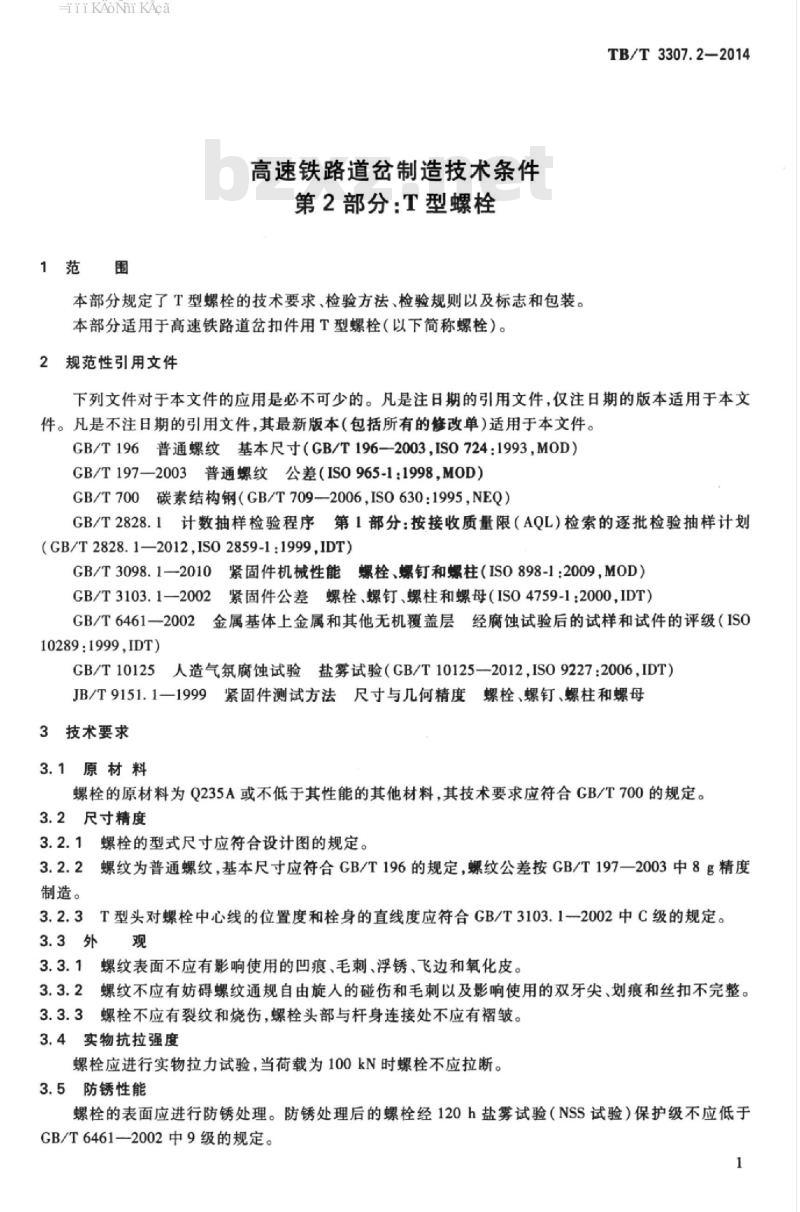

1范围
TB/T 3307.2规定了T型螺栓的技术要求、检验方法、检验规则以及标志和包装。
TB/T 3307.2适用于高速铁路道岔扣件用T型螺栓(以下简称螺栓)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 196普通螺纹基本尺 寸(GB/T 196- -2003 ,ISO 724 :1993 , MOD)
GB/T 197- -2003普通螺纹 公差(ISO 965-1 :1998 ,MOD)
GB/T 700碳素结构钢( GB/T 709- -2006 ,ISO 630: 1995 ,NEQ)
GB/T 2828.1计数抽样检验程序 第 1部分:按接收质量限( AQL)检索的逐批检验抽样计划(GB/T 2828. 1- -2012 ,ISO 2859-1 :1999 ,IDT)
GB/T 3098. 1- -2010紧 固件机械性能螺栓、螺钉和螺柱(ISO 898-1 :2009 , MOD)
GB/T 3103.1- -2002 紧固件公差螺栓 、螺钉、螺柱和螺母( ISO 4759-1 :2000, IDT)
GB/T 6461- -2002金 属基体上金属和其他无机覆盖层经腐 蚀试验后的试样和试件的评级( ISO10289 : 1999 , IDT)
GB/T 10125人 造气氛腐蚀试验盐雾试验( GB/T 10125- -2012 ,ISO 9227 :2006 ,IDT)
JB/T9151.1- -1999紧固件测试方法尺寸与几何精度 螺栓、螺钉、螺柱和螺母
3技术要求
3.1原材料
螺栓的原材料为Q235A或不低于其性能的其他材料，其技术要求应符合GB/T 700的规定。
3.2 尺寸精度
3.2.1螺栓的型式尺 寸应符合设计图的规定。
