TB/T 3248-2010.Mounting of electronic equipment for rolling stock.

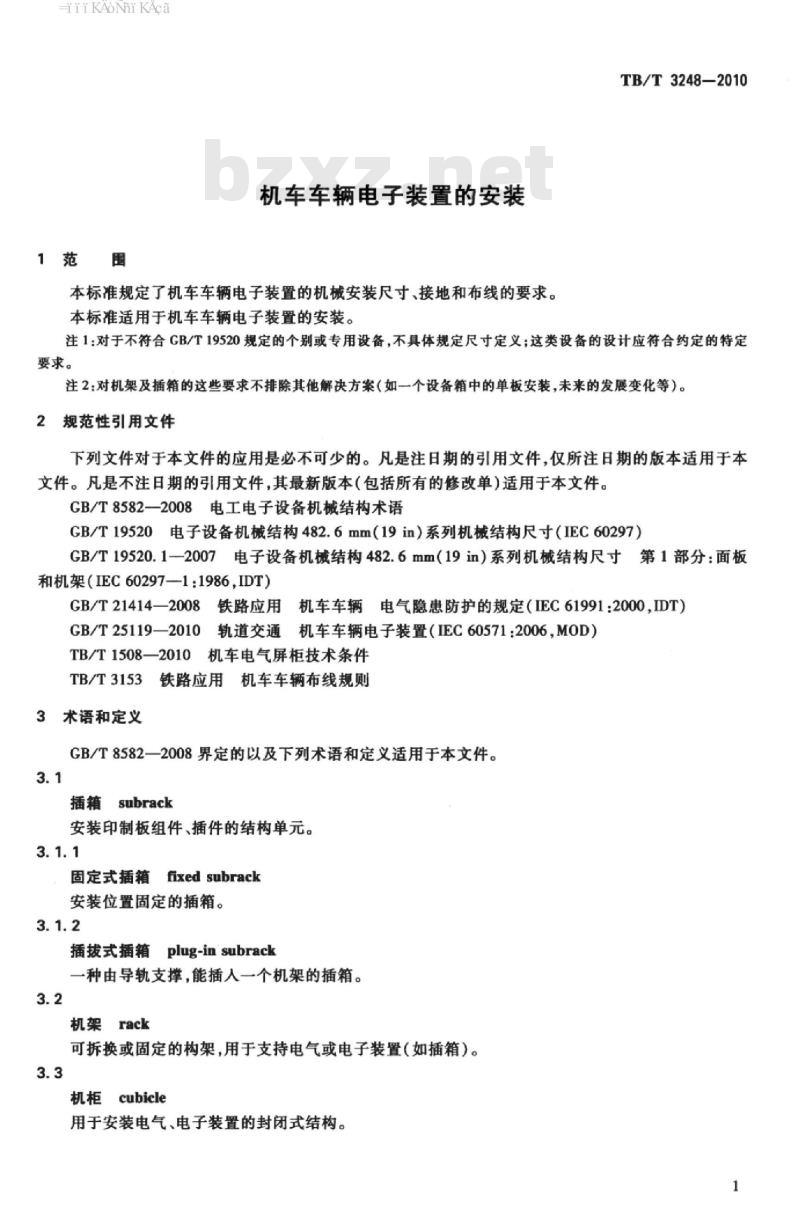

1范围
TB/T 3248规定了机车车辆电子装置的机械安装尺寸、接地和布线的要求。
TB/T 3248适用于机车车辆电子装置的安装。
注1:对于不符合GB/T19520规定的个别或专用设备,不具体规定尺寸定义;这类设备的设计应符合约定的特定要求。
注2:对机架及插箱的这些要求不排除其他解决方案(如一个设备箱中的单板安装,未来的发展变化等)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 8582- -2008 电工电 子设备机械结构术语
CB/T 19520电子设 备机槭结构482. 6 mm( 19 in)系列机械结构尺寸(IEC 60297)
GB/T 19520. 1- 2007电子设 备机械结构482. 6 mm(19 in)系列机械结构尺寸第1部分:面板和机架(IEC 60297- -1 :1986 ,IDT)
GB/T21414- -2008 铁路应用机车车辆 电气隐 患防护的规定(IEC 61991 :2000 ,IDT)
GB/T 25119- -2010轨道交通机车车辆电 子装置( IEC 60571 :2006 , MOD)
TB/T 1508- 2010 机车电 气屏柜技术条件
TB/T3153铁路应用 机车 车辆布线规则
3术语和定义
GB/T 8582-2008 界定的以及下列术语和定义适用于本文件。
3.1插箱subrack
安装印制板组件、插件的结构单元。
3.1.1固定式插箱fixed subrack
安装位置固定的插箱。
3.1.2插拔式插箱plug-in subrack
一种由导轨支撑,能插人一个机架的插箱。
