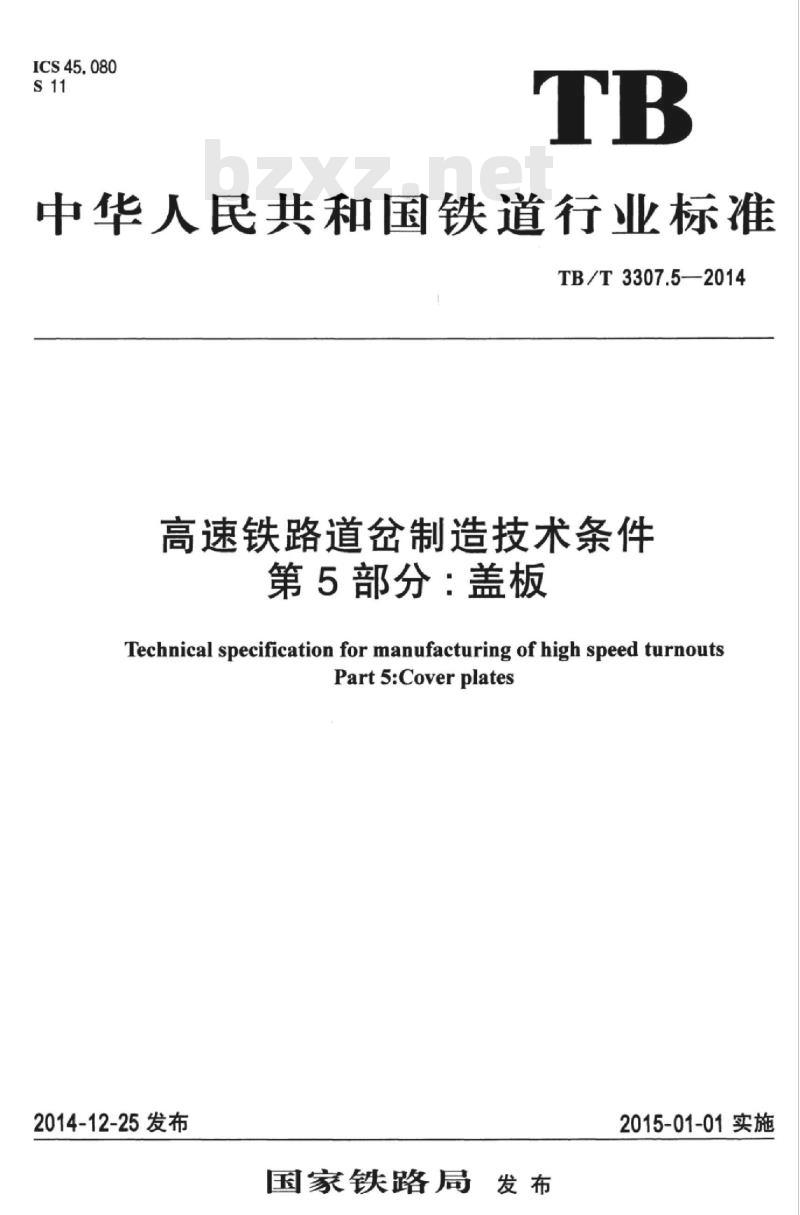

TB/T 3307.5-2014.Technical specification for manufacturing of high speed turnouts Part 5:Cover plates.
1范围
TB/T 3307.5规定了盖板的技术要求、检验方法、检验规则及标志、包装和储存运输。
TB/T 3307.5适用于高速铁路道岔扣件用盖板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的,凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 528硫化橡 胶或热塑性橡胶拉伸应 力应变性能的测定( CB/T 528- 2009 ,IS0 37 :2005 ,IDT)
GB/T531.1硫化橡胶或热塑性橡胶 压人硬度试验方法 第1 部分:邵氏硬度计法(邵尔硬度)(GB/T531.1- -2008 ,IS0 7619-1 :2004,IDT)
GB/T 1348球墨铸铁件( GB/T 1348-2009 , Iso 1083 :2004 , MOD)
GB/T 1682硫 化橡胶低温脆性的测定单试样法( GB/T 1682-1994 ,eqv ISo 812:1991)
GB/T 1690硫化橡 胶或热塑性橡胶耐 液体试验方法(CB/T 1690-2010,IS0 1817:2005 , MOD)
3技术要求
3.1原材料
3.1.1蓋板由铸板和橡胶垫圈镶嵌而成。
3.1.2 铸板采用QT450-10制造,其技术要求应符合GB/T 1348的规定。
3.1.3 橡胶垫圈的材料以天然橡胶或合成橡胶为主要成分,不应使用再生胶。原材料技术要求应符合有关规定。
3.2 铸板
3.2.1尺寸精度
铸板的型式尺寸应符合设计图的规定。
3.2.2 外观
铸板不应有降低强度和影响外观的缺陷。表面氧化皮、飞边和其他杂物均应清除,各工作表面应平整。
