1范围
TB/T 3307.3规定了垫板螺栓的技术要求、检验方法、检验规则以及标志和包装。
TB/T 3307.3适用于高速铁路道岔扣件用垫板螺栓(以下简称螺栓)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T232-2010金属材料弯 曲试验方法( ISO 7438 :2005 , MOD)
GB/T699优质碳素结构钢
GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(GB/T 2828. 1-2012, ISO 2859-1 :1999 , IDT)
GB/T 3098. 1-2010紧 固件机械性能螺栓、螺钉和螺柱(ISO 898-1 :2009 , MOD)
GB/T 3103. 1-2002紧固件公差螺栓 .螺钉.螺柱和螺母( ISO 4759-1 :2000,IDT)
GB/T 6461-2002金属基体上金属和其他无机覆盖层经腐蚀试验 后的试样和试件的评级(ISO 10289:1999 ,IDT)
GB/T 10125人造气氛腐蚀试验 盐雾 试验( GB/T 10125- -2012 , ISO 9227 :2006 ,IDT)
JB/T 9151.1-1999紧固件测试方法尺寸与几何精度 螺栓、螺钉、螺柱和螺母
3技术要求
3.1原材料
螺栓的原材料为45号钢或不低于其性能的其他材料，其技术要求应符合GB/T699的规定。
3.2尺寸精度
3.2.1螺栓的型式尺寸应符合设计图的规定。
3.2.2六角 头对螺栓中心线的位置度和栓身直线度应符合GB/T3103.1- -2002 中C级的规定。
3.3外观
3.3.1螺纹 表面不应有影响使用的凹痕、毛刺、浮锈、飞边和氧化皮。
3.3.2螺纹不应有妨碍螺纹通规自由旋入的碰伤和毛刺以及影响使用的双牙尖.划痕和丝扣不完整。
3.3.3螺栓 不应有裂纹和烧伤,螺栓头部与杆身连接处不应有褶皱。
1范围
TB/T 3307.3规定了垫板螺栓的技术要求、检验方法、检验规则以及标志和包装。
TB/T 3307.3适用于高速铁路道岔扣件用垫板螺栓(以下简称螺栓)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T232-2010金属材料弯 曲试验方法( ISO 7438 :2005 , MOD)
GB/T699优质碳素结构钢
GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(GB/T 2828. 1-2012, ISO 2859-1 :1999 , IDT)
GB/T 3098. 1-2010紧 固件机械性能螺栓、螺钉和螺柱(ISO 898-1 :2009 , MOD)
GB/T 3103. 1-2002紧固件公差螺栓 .螺钉.螺柱和螺母( ISO 4759-1 :2000,IDT)
GB/T 6461-2002金属基体上金属和其他无机覆盖层经腐蚀试验 后的试样和试件的评级(ISO 10289:1999 ,IDT)
GB/T 10125人造气氛腐蚀试验 盐雾 试验( GB/T 10125- -2012 , ISO 9227 :2006 ,IDT)
JB/T 9151.1-1999紧固件测试方法尺寸与几何精度 螺栓、螺钉、螺柱和螺母
3技术要求
3.1原材料
螺栓的原材料为45号钢或不低于其性能的其他材料，其技术要求应符合GB/T699的规定。
3.2尺寸精度
3.2.1螺栓的型式尺寸应符合设计图的规定。
3.2.2六角 头对螺栓中心线的位置度和栓身直线度应符合GB/T3103.1- -2002 中C级的规定。
3.3外观
3.3.1螺纹 表面不应有影响使用的凹痕、毛刺、浮锈、飞边和氧化皮。
3.3.2螺纹不应有妨碍螺纹通规自由旋入的碰伤和毛刺以及影响使用的双牙尖.划痕和丝扣不完整。
3.3.3螺栓 不应有裂纹和烧伤,螺栓头部与杆身连接处不应有褶皱。

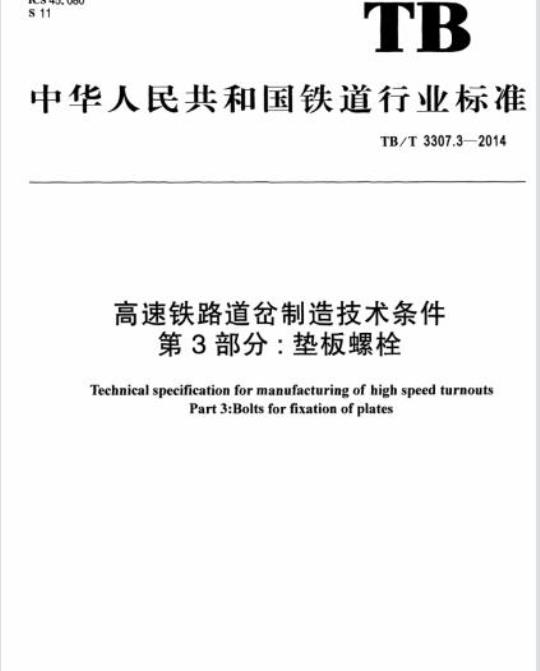

标准图片预览
