TB/T 3198.1-2008.Dedicated measuring tools for the center plate and wear plate on freight car Part 1: Measuring tools for the manufacture of center plate and wear plate.
1范围
TB/T 3198.1规定了铁道货车心盘及磨耗盘制造用量具的形式与尺寸、要求、标志与包装等。
TB/T 3198.1适用于铁道货车转K2型、转K4型、转K5型、转K6型、转K7型、转8G型、转8AG型、转8B型、转8AB型、转8A型转向架用平面下心盘及心盘磨耗盘，与之配套的平面及整体上心盘(以下分别简称为K2、K4.K5、K6、K7.8G、8AG.8B.8AB、8A上、下心盘及磨耗盘)制造用量具的设计、制造和使用。
2规范性引用文件
下列文件中的条款通过TB/T 3198本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注H期的引用文件,其最新版本适用于本部分。
GB/T 1214.1游标类卡尺 通用技术条件
3形式与尺寸
3.1下心盘内圆锥量规
该量规分六种规格,其形式与尺寸及磨耗限度Hg见图1.该量规用于下心盘内圆锥直径及深度的检查。使用方法见A. 1.
3.2 下心盘中心销孔及圆脐量规
该量规分六种规格,其形式与尺寸及磨耗限度Hs见图2。该量规用于下心盘中心销孔、圆脐直径的检查。使用方法见A.2。

ICS45.060.20

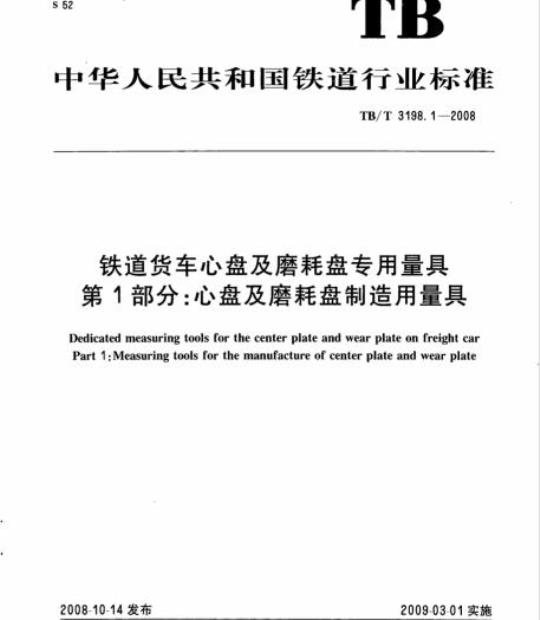

中华人民共和国铁道行业标准
TB/T3198.1-2008wwW.bzxz.Net
铁道货车心盘及磨耗盘专用量具第1部分：心盘及磨耗盘制造用量具Dedicated measuring tools for the center plate and wear plate on freight carPart 1:Measuring tools for the manufacture of center plate and wear plate2008-10-14发布
2009-03-01实施
中华人民共和国铁道部
规范性引用文件
形式与尺寸
5标志与包装
附录A(规范性附录)
铁道货车心盘及磨耗盘制造用量具使用方法建筑321-
标准查询下载网
TB/T3198.1—2008
TB/T3198.1—2008
TB/T3198《铁道货车心盘及磨耗盘专用量具》分为两个部分：第1部分心盘及磨耗盘制造用量具：-第2部分心盘及磨耗盘检修用量具。本部分为TB/T3198的第1部分。
本部分的附录A为规范性附录。
本部分由南车戚墅堰机车车辆工艺研究所提出并归口。本部分的起草单位：南车二七车辆有限公司、南车戚墅堰机车车辆工艺研究所、铁道部标准计量研究所。
本部分起草人：章薇、主彦春、杨燕。I
1范围
铁道货车心盘及磨耗盘专用量具第1部分：心盘及磨耗盘制造用量具TB/T3198.1-2008
本部分规定了铁道货车心盘及磨耗盘制造用量具的形式与尺寸、要求、标志与包装等。本部分适用于铁道货车转K2型、转K4型、转K5型、转K6型、转K7型、转8G型、转8AG型、转8B型、转8AB型、转8A型转向架用平面下心盘及心盘磨耗盘，与之配套的平面及整体上心盘（以下分别简称为K2、K4、K5、K6、K7、8G、8AG、8B、8AB、8A上、下心盘及磨耗盘）制造用量具的设计、制造和使用。
规范性引用文件
下列文件中的条款通过TB/T3198本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T1214.1游标类卡尺通用技术条件3形式与尺寸
3.1下心盘内圆锥量规
该量规分六种规格，其形式与尺寸及磨耗限度Hrs见图1。该量规用于下心盘内圆锥直径及深度的检查。使用方法见A.1。
单位为毫米
K2下心盘内圆锥量规
K4下心盘内圆锥量规
K5下心盘内圆锥量规
K6、K7下心盘内圆锥量规
8G、8AG、8B、8AB下心盘内圆锥量规8A下心盘内圆锥量规
308.308.88
356-8.036
355.6-8.023
375.6-8.023
376-0.036
308.95.8.024
图1下心盘内圆锥量规
建筑321——标准查询下载网
jz321net
TB/T3198.1—2008
3.2下心盘中心销孔及圆脐量规
该量规分六种规格，其形式与尺寸及磨耗限度Hs见图2。该量规用于下心盘中心销孔、圆脐直径的检查。使用方法见A.2。
单位为毫米
81-018
K2下心盘中心销孔及圆脐量规
K4下心盘中心销孔及圆脐量规
K5下心盘中心销孔及圈脐量规
K6.、K7下心盘中心销孔及圆脐量规8G、8AG、8B.8AB下心盘中心销孔及圆脐量规8A下心盘中心销孔及圆脐规
ro00+H
下心盘中心销孔及圆脐量规
3.3心盘磨耗盘量规
该量规分四种规格，其形式与尺寸及磨耗限度Hs见图3。该量规用于心盘磨耗盘外圆锥直径的检查。使用方法见A.3。
单位为毫米
K2.K4心盘磨耗盘量规
K5心盘磨耗盘量规
K6、K7心盘磨耗盘量规
8G、8AG、8B、8AB心盘磨耗盘量规DT
355-0.038
375.3-8.08
375-a 05
308.2二8.0
图3心盘磨耗盘量规
373.5*8.050
307.2*.036
30.2*8.026
3.4上心盘外圆锥量规
TB/T3198.1—2008
该规分五种规格，其形式与尺寸及磨耗限度H见图4。该量规用于上心盘外圆锥直径及整体上心盘外圆锥高度的检查。使用方法见A.4。单位为毫米
K2、K4上心盘外厕锥量规
K5、K6、K7上心盘外圆锥量规
K5.K6、K7整体上心盘外圖锥批规8G、8AG、8B.8AB上心盘外围锥量规8A上心盘外图锥量规
359037
301 0.737
357:8060
294.28.028
299*0 00
图4上心盘外圆锥量规
3.5上心盘中心销孔、底板厚及圆脐量规HT
该量规分三种规格，其形式与尺寸见图5。该量规用于中心销孔、底板厚度及圆脐直径的检查。使用方法见A.5。
单位为毫米
K2、K4、K5、K6、K7上心盘中心销孔、底板厚及阅脐量规8G、8AG、8B、8AB上心盘中心销孔、底板厚及阅脐量规8A上心盘中心销孔、底板厚及脐量规888077
88:8077
89.8-8.052
图5上心盘中心销孔、底板厚及圆脐量规一标准查询下载网
建筑321—
TB/T3198.1—2008
3.6上心盘厚度量规
该量规分两种形式，其形式与尺寸见图6。图6a)分两种规格，分别用于上心盘厚度70+或72+的检查。图6b)用于上心盘厚度70和72的检查。使用方法见A.6。单位为毫米
上心盘厚度70量规
上心盘厚度72倍规
3.7心盘及磨耗盘测量尺
图6上心盘厚度量规
该测量尺形式与尺寸见图7。该测量尺用于上、下心盘及心盘磨耗盘外、内圆锥面直径、中心销孔径、铆钉或螺栓孔径、孔距、底板厚度的测量。使用方法见A。7。单位为毫米
20~470
心a极心耗自CMR
1尺身；
2——下游标：
3—簧片：
80~530
上游标：
5——螺钉M1.6;
6—尺框
图7心盘及磨耗盘测量尺
3.8心盘及磨耗盘厚度及深度测量尺NCE
该测量尺形式与尺寸见图8。该测量尺用于下心盘内圆锥深度、整体上心盘及心盘磨耗盘外圆锥高度，心盘磨耗盘底面和锥面厚度的测量。使用方法见A.8。4
簧片：
一小尺框；
3——尺框；
4尺身：
5簧片：
40~120
6-上游标；
下游标；
8——小下游标：
9小上游标：
10螺钉M1.6
图8心盘及磨耗盘厚度及深度测量尺4.1量具的测量面应无影响使用性能的缺陷。外部边无毛刺，允许侧凹。4.2量具宜采用工具钢，不应采用弹簧钢。TB/T3198.1—-2008
单位为毫米
4.3量具测量面的表面粗糙度MMRR.1.6.硬度50HRC～55HRC。孔用量规测量面宽度宜为1mm。4.4测量尺的尺框应能沿尺身平稳移动，无卡滞和松动现象。4.5心盘及磨耗盘测量尺示值误差不超过士0.10mm，心盘及磨耗盘厚度及深度测量尺示值误差不超过土0.06mm其余应符合GB/T1214.1的规定。4.6量规的两面平行度为0.30mm
4.7量规的斜工作面及测量尺的斜测量面的斜度为1：24.任意24mm范围内斜度允差为0.05mm。4.8
量具表面应镀铬等防锈处理。
5标志与包装
5.1量具上至少应标志：
a）产品名称；
b）制造厂名简称或代号；
c）产品编号；
d）量规按图示位置刻打相应的通、止标记。5.2包装盒上应有标志：
a）产品名称；
b）制造厂名；
c）制造年月。
5.3量具经防锈处理后，妥善包装5.4量具应附产品检验合格证和使用说明书。合格证上应标有本标准的标准号、产品编号和出厂日期。
建筑321-
标准查询下载网
TB/T3198.1—2008
A.1下心盘内圆锥量规
附录A
（规范性附录）
铁道货车心盘及磨耗盘制造用量具使用方法A.1.1
用于内圆锥直径检查时，D.T端通过，且DzZ端止住，该项点合格。见图A.1。O
图A.1内圆锥直径检查
A.1.2用于内圆锥深度检查时，H端通过，且Hz端止住，该项点合格。见图A.2。H
图A.2内圆锥深度检查
下心盘中心销孔及圆脐量规
A.2.1用于中心销孔直径检查时，D.T端通过，且Dz端止住，该项点合格。见图A.3。La
图A.3中心销孔直径检查
A.2.2用于圆脐直径检查时，将量规81T端、79Z端标记面分别与下心盘圆脐端面接触，平移量规，若81T端通过，且79Z端止住，该项点合格。见图A.4。792
圆脐外径检查
A.3心盘磨耗盘量规
TB/T3198.1-2008
用于心盘磨耗盘外圆锥直径检查时，将量规DT端、D,Z端标记面分别与心盘磨耗盘底面接触，平移量规，D.T端通过，且D,Z端止住，该项点合格。见图A.5。Dz
图A.5外圆锥直径检查
A.4上心盘外圆锥量规
用于上心盘外圆锥直径及整体上心盘外阅锥高度检查时，将量规D乙端、T端标记面分别与上心盘支承面接触，平移量规，D,乙端止住，且T端通过.外圆锥直径及高度最小极限尺寸合格，见图A.6a)。再将量规T端两侧平面与外圆锥底面贴靠，平移量规，Hz端通过，外圆锥高度最大极限尺寸合格，见图A.6b）。Dzz
图A.6外圆锥检查
A.5上心盘中心销孔、底板厚及圆脐量规A.5.1用于中心销孔直径检查时，dT端通过，且d,Z端止住，该项点合格。见图A.7。7
建筑321-
标准查询下载网
jz321net
TB/T3198.12008
图A.7中心销孔直径检查
A.5.2用于底板厚度检查时，tT端通过，且t.Z端止住，该项点合格。见图A.8。图A.8底板厚度检查
A.5.3用于圆脐直径检查时，D.T端通过，HLD,Z端止住，该项点合格。见图A.9。b)
图A.9圆脐直径检查
A.6上心盘厚度量规
用于上心盘厚度检查时，T-T端通过，且TzZ端止住，该项点合格。见图A.10。b)
厚度检查
A.7心盘及磨耗盘测量尺
A.7.1用于上心盘及心盘磨耗盘外圆锥面直径测量时，将1：24斜面内定位面与上心盘支承面及心盘磨耗盘底面贴靠，移动尺框，使尺身及尺框1：24斜面内测量面与上心盘及心盘磨耗盘外圆锥面接触，拧紧紧固螺钉，读数，实测值在极限范围内，该项点合格。见图A.11。广
图A11外圆面直径测量
A.7.2用于下心盘内圆锥面直径测量时，将1：24斜面外定位面与下心盘支承面贴靠，移动尺框，使尺身、尺框1：24斜面外测量面与下心盘内圆锥面接触，紧紧固螺钉，读数，实测值在极限范围内，该8
项点合格。见图A.12。
TB/T3198.1—2008
内圆锥面直径测量
A.7.3用于中心销孔径测量时，将尺身及尺框外测量面与孔径向接触，拧紧紧固螺钉，读数，实测值与10mm之和在极限范围内，该项点合格。见图A.13。PE
图A.13孔径测量
A.7.4用于铆钉或螺栓孔中心距测量时，将尺身及尺框一内一外测量面与被测两孔同侧接触，拧紧紧固螺钉，读数，实测值在极限范围内，该项点合格。见图A.14。OOERETUTLUUTUFHHFCHTUHPTTTEm图A.14孔中心距测量
A.7.5用于底板厚度测量时，将尺身及尺框两内测量面与底板两平面接触，拧紧紧固螺钉，读数，实测值与10mm之差在极限范围内，该项点合格。见图A.15。图A.15底板厚度测量
A.8心盘及磨耗盘厚度及深度测量尺A.8.1用于下心盘内圆锥深度、整体上心盘及心盘磨耗盘外圆锥高度测量时，将尺框外测量面与下心9
