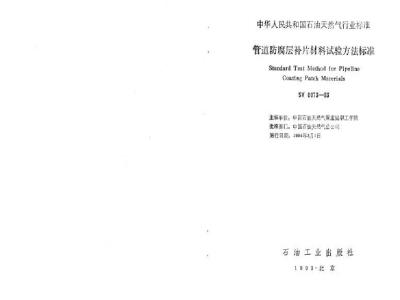

中华人民共和国石油天然气行业标准管道防腐层补片材料试验方法标准Standard Test Method for PipelinoConting Patch Materials
5Y 0073-93
主娲单位，中国石油天然气管道属职工手院批准部门，中国石油天热气总公司施行日招，1094年3月1日
石油工业出版社
1998-北京
中华人民共和国石油天然气行业标准管道防腐层补片材料试验方法标准Standard Test MethodforPipclineConting Patch Miatorials
SY 0073-93
条文说明
石油工业出版社
1993·北京
25 SY/T4081-93石油建设工程质量检验手定标准油田钢制寄器作免费标准bzxz.net
26 SY4070-9石油天然气管道跨越工程施工及验收规范27SY/T407L-93宽道下向舞接工艺视理以上标准自1991年3月：日起逾行。中国石融天然气总公司
1993年9月9日
方法概
3意必和用道
4设器和设行
5电舒质游流和材料
试验步爆
8批告
糖密度
附录A管道防码层补片材料试验数据表格式（12）附录用用间说膜
附加说期
中国石油天然气总公司文件
（93）中油技字第598号
关于批准发布《石油地面工程设计文件编制规程》等二十七项石油天然气行业标准的通知
各有关单位，有石油专业标准化技术费员会《石油站知工程设计文件结制规程》等二十七项标准草案标查通试，现批准为石油天气行业标准。各项标准的编名，名孩如下
TSY 0009--93
2SY0065
3SY0872--33
4SY 001395
5SY07413
石浦地面工程设计文售编制规程（代替SYJ9-83)
长胞高输油输气管逍润量靓范（代替SYJ55-83)
智道防房层民保明核利高试验方法标准营道团店层势片材料试验方法际准管道药市是补口绝版咨封法试验方法标准8SY/T0076-1天燃气脱大诺计规范7SY/T0377-91天热气能减温收设计舰范8SY/T0528-93
轴田水透理造桃器
9SY422-43
10SY4025-93
石油建设工程质量健验环定标准通购（代￥SYJn40248s）
石油建设工程质设检验评定标准建筑工程（代势SYJn4025—-8）
石油建设工程质量检验洋定标准储罐工程11SY4026-83
（代格SYJn4028-88）
12SY402793
石油建设工程质量检验评定标准站内钢质工艺管道安装工程（代荐SYJn40278
13SY4028--93
石油建设工程质量检验评定标准设备安装工程（代营SYJn4028-8B）
14SY402998
石油建设工程质量检验评定标准长输管道线路工程（代替SYJn4029--）
15SY4030,[-83石油建设工程质量检验评定标准电气工程（梨空电力线路工程）代替SYJn4090-88)
16SY403D,2-99石油建设工程质量检验定标准电气工程（电气装置安装工程）代警SYJn409088)
17SY4091--93
石油建设工程质量检验评定标准自动化供表安装工程（代营SYJm4031-88）18SY4033--93
19SY403493
20SY409593
2SY4037-93
223Y4038-93
23SY 4053-99
石油建设工程质量检验评定标准道路工程（代SYJn403--88）
石油建设工程质量检验评定标准桥梁工程（代替SYJm4034-88）
石油建设工程质量检验评定标准采暖、通风，给排水安装工程（代替SYJn4035-88)
石油建设工程质量检验评定标准练油厂建设工程（代替SYJ4037-89）
石油建设工程质量检验评定标准气田建设工程（代营SY4038-92）
石油建设工程质量检验评定标准油田集输管道工程（代营SY4053-92）
24 SY/T4068-93石油建设工程质量检验评定标准防腐保湿解管制作
1总则
1.0.1本标准提供了一种确定锁管防腐层补片材料相对密封性能的加速试验方法。管道补片材料是用来密封钢管上防膚层损伤部位的，本试验方法采用小日径防魔层管于作为试件，代表理增成水下管道的防扇层。该防脑层在管和周国环境之间起电绝缘作用，
1.0.2管道防腐层补片材料试验除执行本标准外，尚应符合国家现行有关标准（规范）的规定。2方法概述
2.0.1在试件的随离层上制造人为缺陷孔，然后用不同的材料进行补伤。把带有补片的试件悬挂在一种低电阻率的性电解质溶减中，试件分别与一个快阳板（或直疏电源）相连。除补片过界外，试件设在电解质落中的其余部分均绝密封，认为电资的唯一酒路量补片的边界。延过测量补片区的电瓷（每一打片区的电范取一年中每月一次族数的平均位），即可对比出补片材料的相戏留剪性。
3意义和用途
3.01世道防商居的缺陷可采用缝能或补片方式进行修社。补片材料的可用性取决于它与原有管道防腐层的粘战密到的性能。7.0.2在采用本保准时必流注意，本试验是选择补片材料的对此性试验，不能作为材料绝对性能的详价。7.0.3试验采用小口轻防属层管子试件，补片补在曲牢半经教人自营子上，没在高导电前电邮质溶浓中，危试告受到电解质应方自用，从而担供了一种加速试验的方法4仪器和设备
4.01试险容器：直径300mm，高300mm左右的圆柱形技璃容器4.0.2试酸容器盖板：厚5mm左右的不导电同盘，可用腔木板或塑料板制作，回整中心钻有直径为15mm的孔，用于引出锁旺极或消耗率低的阳极的导线。在距困盘中心110mm处，接46均句站品个直径为45mm的试件趣挂孔。4.0.3，电源，可采用以下规定的电源。4.0.3.1直流电源，该电源立在电流量小的试件和饱和钥/碗酸钢卷比电极之间维持一15士0.05V的直流电位（测试时零比电械应设在电解质落清中），同时采用一种消耗率低的材料作为极（例如不铸钢阳极或其他情性阳授），以避免盐类在试件上新出。
4.0.3.2采用重的2.3Kg的高纯度钱阳极。镁阻极增头应带有工厂密封的导线，否则端头应伸出试验容器盖板。该电源应具有一个1.7V左右的直流开路电位（相对于饱和钢/镇酸钢参比电极）
注。若使用地和甘系电极作为参比电，试件与梦比电极问的电位应为-1,43±0.06V，当采用误阳极时，其电位在整个试验期间应接近比，
4.0.4连接线：单芯屏蔽软毁，线芯直径大于1.03mm4.0.5电导率仪：能测量落液电阻率的范国为20~400-Cm4.0.6能度计：可测量pH值范图为0~14。4.0.7水银锂度计：测量范围消足19~27C，精度为±1C4.0.8直流微安表：量租0100A和05004A4.0.9直流电压表：内阻不小于10M0，副量范图001~5.0V5电解质溶液和材料
5.0.1电解质溶液：用蒸曲水或软化水配制含氮化钳，碳酸钠真酸钠各1%的搭液。
5.0.2端部密封材料，试件端落可用沥青制晶，环氧树脂、合成棕胶或塑料等材料密封。
6试件
6.0.1试件：直径为25mm，长为300mm左右的创管，钢管表面涂敷防腐层。
6.0.2连接线孔：在试件顶端下商i3mm处一直径为5mm的孔或螺纹孔，供螺钉连接导线。6.0.3销钉孔，在试件顶增下可20mm处钻一贯通管子两垫的直径为6mm的孔，其轴线垂直于连接线孔。用一直径约为5mm的木定位销钉穿过销钉孔，招试登支撑在试整容帮盖板上（见图8,0,3)。
风阳致真色械
主性，am的
电话程将订监车
佳阳技实联
一用检
血期无带
图6.0.防嘴图养片材导试量量
镀阳投电话
6.0.4防随层人为缺陷孔在防腐层上制造人为缺胜孔，孔径13mm，并露出金属表面。
一个试做制备3个人为缺陷孔，送3个缺陷孔位于一条垂线上，钻孔位盟见图份0.。
6.0.5补：扑片为25mmX25mm的正方形。使补片能均勾，对称地盖生人为缺陷孔的四周，在提伤处经做划线，以保证补片与原防尚层的量小搭接宽度为6mm（人为缺陷孔周边到并片各边长中点的矩离）。划线时链意使每一轻片的上，下两边处于本平位置。
每一缺划线的补伤面用砂纸轻微打毛，请理后按补片材料的相关标准所规定的结构及涂败工艺进行社信操作，并记录补片材料的厚度及结构。
6.0.6端部密封：试牌层瑞应做用丝缘材料培车密封，密封婚的试件皮在室提下至少进行2h的状态调节，然后浸在电解质陷液中，测试瑞部箱失电境，其数值应限解在A以内7
7试验步骤
7.0.1钱阳极与试件或直流电源与试件的连接方式见图6.0.3和图7.01。试件补伤面度期外，当所有试件都悬挂在容器中后，把室温下的电解斯游液倒入容器，直到高出最上边一个补片32mm为止。在这个液位做出标记。在整个试验期间，通过旗加蒸恼水或软化水维持这个液位。
直酒电器
图7.0.1防离留补片材料试险范置直汽电器
-高阳电压装
描辣版
一国说电板
吃丰低的球饱
解巅路滤
7.0.2试验应在19~27\C的室条件下进行。T.0.3当采用直流电源时，每个试件分别与电源的负极连接阳极与电源的正校连接。调整直流电源输出电压，该电压道应行合本标准第4.0.31放的规定。
当采用镁旧极时，从试件顶踏螺钉处引出300mm长的绝缘铜线，用换线夹或管型循座接到镁阳极弱出线上。所有接点应牢础，可靠，固定接点也可用锅得或铜牌，并用绝缘林料保护和密封。
7.0.4测试：测试数期包括电流最小的试件与电解质游液之间的电位（相对于饱和钢/硫酸钢参比电极），电解质游减的pH催、温度和电醒率，补片的电流微安值试验数据表格式见附录A，在试验一开始时记录初始效据填入“0”序号一栏，以后每个月测试一次，其日期差不超过二2。连续测试12个月。
7.0.6补片电流的测试方法
7.0.5.1把量程为0~100MA的直流微安表审联在电源和试件之间，其逆接方式见图8.0.3和图7.0.1。当某试件能测出！A或更大的电就时，从容器中取出该试件（注意不要碰到试件悬挂孔边活），用室温下的软化水或蒸水没慢地课洗试件，除去导电膜，然后缓慢地把试试件重新插入电解所游液。注意每一补片落没时电流的变化，者存在着差值，则此差值即是道过该补片的需失电流。7.0.5.2当试件的总电流超过100MA时，如有必要，可使用000HA的直流做表，
7.0.5.3当一处补片的电流超过1004A时，记为100HA，续两个月测到100WA值后，去掉该补片，清洗补伤面后用绝缘材料牢固地密封该补仿区。重新密封该补片的目的是保证试伴上第余补片读数的精确性。
8报告
8.0.1按时录上内要求填写原始敏据和计性防果9精密度
9.0.1数据精密度局限于管于原防赋层上同种材料补伤的3个试件。
9.0.2重复性：由同一试验员得出的相同材料的3个试件，共平均值（除OPA外）的差值不应大于两倍，否则应重新做试验。例如，对同一试酸员，第一批3个试件的平均值为20MA，购要求相同材料的第二批3个试件的平均值应在10-40MA之间。9.0.3再现性由某一试验室的报告得出相同材料的3个试件的平均值（除OPA外），与共他试验室得出的数据差值不应大于借，例如，某个试验室的一项平均值为20HA，对于其他试验室的相同材料则要求其平均值的范用在760FA之间。补片材料，
设验容器编号，
试作国号
在防窗器材料
补片解记字班
电解质落能深酸（mm）
降电池电器翻格液
v）pHocmlc
平地电医（A)
十相电补片的平脚电池（山）
附录A管道防腐层补片
管造防离展补片
BV指电流班小游试件与电源民落汽之间的电位（福对于地和钢/宽配铜卷比电板）：电解真咨液深质系指淡面疏快陷孔中心的距离，参见医你，0.，材料试验数据表格式
材料试验数据囊
生产厂家
附录B用词说明
执行本标准条文时，要求严格程魔的用词说明如下，以便在执行中区别对待。
1.表示很严格，非这样股不可的用何：正面瞬采用“必效”，
反面何采用“严禁”。
2.表示严格，在正常情况下应这样做的用间。正面采用“放”：
反面词采用“不应”成“不得”3.对表示允许稍有进择，在条件许可时首先应这样微的用调
正面词采用“可”或“宜”；
反面词采用“不宜”。
附加说明
主编单位：中国石油天然气营道与职工学院主要起草人，闵世华陈江
本标准参照美国材料与试验学会ASTMG55-B&（管道防腐层扑片材料标准试验方法》制定。
