TB/T 3449-2016
基本信息
标准号： TB/T 3449-2016
中文名称：铁路边坡柔性被动防护产品落石冲击试验方法与评价
标准类别：铁路运输行业标准(TB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：3143867
相关标签： 铁路 边坡 柔性 被动 防护 产品 冲击 试验 方法 评价
标准分类号
关联标准
出版信息
相关单位信息
标准简介
TB/T 3449-2016.Rockfall impact test method and evaluation of railway slope flexible passive protection product.
1范围
TB/T 3449规定了铁路边坡柔性被动防护产品的术语和定义、试验方法、评价、记录与报告。
TB/T 3449适用于铁路边坡柔性被动防护产品落石冲击试验与评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
TB/T 3089- -2004 铁路 沿线斜坡柔性安全防护网
3术语和定义
TB/T 3089- -2004 界定的以及下列术语和定义适用于本文件。
3.1柔性被动防护产品fexible passive protection product
将金属柔性网以一定的角度安装在边坡上,用以拦截落石等坡面地质灾害的- -种柔性防护产品，包括被动防护网和柔性格栅网。
3.2柔性格栅网flexible grille fence
采用钢柱、支撑绳等固定方式将金属柔性网以一定的角度安装在边坡上,形成栅栏形式的拦石网，从而对小型落石或其他异物进行拦截的柔性被动防护产品,典型结构形式如图1所示。
3.3消能构件energy dissipating component
钢丝绳上用于吸收能量的构件。
3.4最大试验能级MEL;maximum energy level
柔性被动防护产品在试验过程中,满足相应评价标准时的试块最大冲击动能。
3.5正常工作能级SEL ;serviceability energy level
柔性被动防护产品在连续两次试验过程中,满足相应评价标准时的试块冲击动能。
3.6标称高度nominal height
柔性被动防护产品受冲击前，上支撑绳与基座间连线在系统下侧坡面法线上的最小投影距离,如图2所示。
1范围
TB/T 3449规定了铁路边坡柔性被动防护产品的术语和定义、试验方法、评价、记录与报告。
TB/T 3449适用于铁路边坡柔性被动防护产品落石冲击试验与评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
TB/T 3089- -2004 铁路 沿线斜坡柔性安全防护网
3术语和定义
TB/T 3089- -2004 界定的以及下列术语和定义适用于本文件。
3.1柔性被动防护产品fexible passive protection product
将金属柔性网以一定的角度安装在边坡上,用以拦截落石等坡面地质灾害的- -种柔性防护产品，包括被动防护网和柔性格栅网。
3.2柔性格栅网flexible grille fence
采用钢柱、支撑绳等固定方式将金属柔性网以一定的角度安装在边坡上,形成栅栏形式的拦石网，从而对小型落石或其他异物进行拦截的柔性被动防护产品,典型结构形式如图1所示。
3.3消能构件energy dissipating component
钢丝绳上用于吸收能量的构件。
3.4最大试验能级MEL;maximum energy level
柔性被动防护产品在试验过程中,满足相应评价标准时的试块最大冲击动能。
3.5正常工作能级SEL ;serviceability energy level
柔性被动防护产品在连续两次试验过程中,满足相应评价标准时的试块冲击动能。
3.6标称高度nominal height
柔性被动防护产品受冲击前，上支撑绳与基座间连线在系统下侧坡面法线上的最小投影距离,如图2所示。
标准图片预览
标准内容

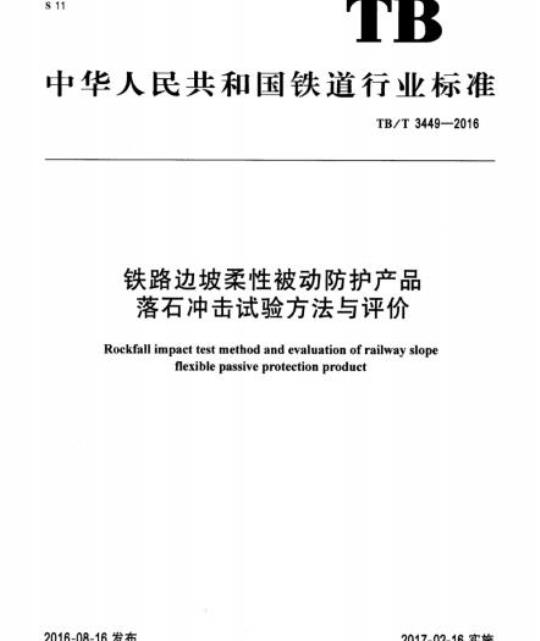

ICS45.040
中华人民共和国铁道行业标准
TB/T3449—2016
铁路边坡柔性被动防护产品
落石冲击试验方法与评价
Rockfall impact test method and evaluation of railway slopeflexible passive protection product2016-08-16发布
万方数据
国家铁路局发布
2017-02-16实施
规范性引用文件
术语和定义
产品分类及常用标称能级
试验方法
记录与报告
附录A(资料性附录）
万方数据
落石冲击试验报告
TB/T3449-2016
本标准按照GB/T1.1--2009给出的规则起草。本标准由中国铁路经济规划研究院提出并归口。TB/T3449-2016
本标准起草单位：中铁二院工程集团有限责任公司、成都铁路局、西南交通大学、四川奥思特边坡防护工程有限公司、布鲁克（成都)工程有限公司。本标准主要起草人：高柏松、肖飞知、薛元、王兴宁、蒲黔辉、吕汉川、阳友奎、刘雷、张婷。Ⅲ
万方数据
iiKAoNiKAca
TB/T3449-2016
铁路边坡柔性被动防护产品落石冲击试验方法与评价1范围
本标准规定了铁路边坡柔性被动防护产品的术语和定义、试验方法、评价、记录与报告。本标准适用于铁路边坡柔性被动防护产品落石冲击试验与评价。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。TB/T3089—2004铁路沿线斜坡柔性安全防护网3术语和定义
TB/T3089—2004界定的以及下列术语和定义适用于本文件。3.1
柔性被动防护产品flexiblepassiveprotectionproduct将金属柔性网以一定的角度安装在边坡上，用以拦截落石等坡面地质灾害的一种柔性防护产品，包括被动防护网和柔性格栅网。3.2
柔性格栅网flexiblegrillefence采用钢柱、支撑绳等固定方式将金属柔性网以一定的角度安装在边坡上，形成栅栏形式的拦石网，从而对小型落石或其他异物进行拦截的柔性被动防护产品，典型结构形式如图1所示。a)正立面图
b）侧立面图
说明：
1—钢柱；
2—金属柔性网：
3—支撑绳。
图1柔性格栅网典型结构形式示意图万方数据
iiKAoNiKAca
TB/T3449—2016
消能构件energydissipating component钢丝绳上用于吸收能量的构件。3.4
最大试验能级MEL;maximumenergylevel柔性被动防护产品在试验过程中，满足相应评价标准时的试块最大冲击动能。3.5
正常工作能级SEL：serviceabilityenergylevel柔性被动防护产品在连续两次试验过程中，满足相应评价标准时的试块冲击动能。3.6
nominal height
标称高度
柔性被动防护产品受冲击前，上支撑绳与基座间连线在系统下侧坡面法线上的最小投影距离，如图2所示。
残余拦截高度residual interceptionheight柔性防护产品受冲击后且未移去试块前，上、下支撑绳在系统下侧坡面法线上的最小投影距离，如图2所示。
缓冲距离bufferdistance
柔性防护产品受冲击期间平行于系统下侧坡面的最大位移，如图2所示。h
a)垂直冲击试验平台
说明：
标称高度；
残余拦载高度：
缓冲距离。
b)斜坡冲击试验平台
图2标称高度、残余拦截高度和缓冲距离示意图4产品分类及常用标称能级
柔性被动防护产品分类及常用标称能级见表1。2
万方数据
iiKAoNiKAca
常用标称能级
5试验方法
5.1一般要求
表1柔性被动防护产品分类及常用标称能级柔性格栅网
被动防护网
5.1.1试验时风力等级不应大于4级，雨、雪天不宜进行冲击试验。1500
TB/T3449—2016
5.1.2在试块接触金属网面至最大缓冲距离的整个冲击过程中，试块不应接触坡面。5.2试验平台与试验试块
5.2.1试验平台应至少包含测速、测力和影像记录设备。试验平台分为垂直冲击试验平台和斜坡冲击试验平台两种，其形式如图3所示。6
起吊设备
测力设备
防护网
a)垂直冲击试验平台
试验试块应符合下列要求：
力设备
b)斜坡冲击试验平台
试验平台示意图
试块由钢筋混凝土制成，密度为2500kg/m2~3000kg/m2；试块呈二十六面体，为中心对称结构，重心应与几何中心重合，其形状如图4所示；试块最大尺寸应小于试验产品标称高度的三分之一。说明：
试块最大尺寸。
图4试验试块示意图
万方数据
iiKAoNiKAca
TB/T3449—2016
5.3产品安装
5.3.1被动防护网产品安装应符合下列要求：a）
安装在垂直坡面时，钢柱与水平面夹角6≤30°，拉锚绳与水平面夹角Φ=40°±5°图5a）]安装在斜坡时，钢柱与安装处坡面法线夹角9≤30°拉错绳与安装处坡面法线夹角=40°±5°[图5b】]：
以两钢柱之间为-一跨，产品安装应为3跨，跨间距一般为10m，也可根据产品规格确定。9
a)垂直冲击试验平台
说明：
拉错绳；
钢柱：
金属柔性网。
b)斜坡冲击试验平台
图5被动防护网安装示意图
柔性格栅网产品安装应符合下列要求：安装在垂直坡面时，钢柱与水平面夹角θ≤10°［图6a]；安装在斜坡时，钢柱与安装处坡面法线夹角9≤10°［图6b)】]；
以两钢柱之间为一跨，产品安装应为3跨，跨间距一般为5m，也可根据产品规格确定。fe免费标准下载网bzxz
a)垂直冲击试验平台
b)斜坡冲击试验平台
柔性格栅网安装示意图
试验产品安装后最小标称高度应满足表2要求。5.3.3
万方数据
iiKAoNiKAca
标称能级
最小标称高度
试验产品最小标称高度
TB/T3449-2016
最小标称高度是相应标称能级冲击试验时要求的最低高度。当试验时产品标称高度小于4.0m时，现场安装产品的标称高度不能比试验时产品标称高度高出0.5m：当试验时产品标称高度不小于4.0m时，现场安装产品的标称高度不能比试验时产品标称高度高出1.0m。5.4冲击要求
5.4.1被动防护网试验时，在距离冲击点最后1m范围内试块的平均速度不应小于25m/s；柔性格栅网试验时，在距离冲击点最后1m范围内试块的平均速度不应小于15m/s。5.4.2正常工作能级（SEL）第一次试验和最大试验能级（MEL）试验，试验试块的冲击位置应位于产品中跨网面的几何中心直径1m范围内（图7）；第二次SEL试验，试验试块的冲击位置应位于产品中跨残余网面的几何中心直径1m范围内（图8）。图7
第一次冲击位置示意
图8第二次冲击位置示意
5.5试验步骤
5.5.1试验产品应先进行SEL试验（连续两次），再进行MEL试验。5.5.2试验产品SEL第一次试验通过后，再进行SEL第二次试验，两次试验之间不应对试验产品进行维护。
5.5.3试验产品通过SEL试验（连续两次）后，可在已通过SEL试验并经维护后的试验产品上或在新安装的试验产品上进行MEL试验。5.5.4
试验应按下列步骤进行：
a）参考表3选定试验项目能级；表3柔性被动防护产品试验常用能级试验项目
MEL试验
SEL试验
柔性格栅网
被动防护网
单位为千焦
根据选定的能级和5.4.1所要求的冲击轨迹末端最小平均速度要求，确定试块质量和高度b)
（试验试块至网面的垂向距离）。将试验试块起升至确定的高度后，松开试验试块使其冲击试验产品，冲击位置应满足5.4.2C
要求，冲击后测量残余拦截高度、缓冲距离等参数。5
万方数据
iiKAoNiKAca
TB/T3449-2016
5.6参数测量
5.6.1试块质量可采用磅称测量，精度不低于1%。5.6.2试块速度可采用激光测速仪或雷达测速仪测量，也可采用影像记录分析法测量，精度不低于0.1m/sa
5.6.3钢柱、拉锚绳安装角度可采用角度测量仪器测量，精度不低于1°；也可通过测量对应边长计算得出角度值。
5.6.4标称高度和残余拦截高度等距离可采用钢卷尺测量，精度不低于1%；也可采用影像记录分析法测量，精度不低于0.1m。
5.6.5缓冲距离可采用影像记录分析法测量，精度不低于0.1m。5.6.6冲击过程中钢柱、基座、金属柔性网等构件的状态可采用高速摄影机记录，像素不低于500万，顿率不低于100顿/s。
5.6.7冲击过程中钢丝绳的受力情况可采用测力传感器测量，采集频率不低于1000Hz，精度不低于1%。
5.6.8试验时的风速可采用风速仪进行测量，精度不低于0.1m/s。6评
被动防护网
SEL试验满足下列全部条件时判定为通过：试块被系统截停；
缓冲距离满足表4要求；
SEL试验
有特殊要求的由供需双方协商确定。c)
万方数据
被动防护网冲击试验容许缓冲距离MEL试验
网与网之间、网与绳之间、钢柱与基座之间未分离：钢柱顶端与末端距离不低于原距离的90%：支撑绳、拉锚绳和缝合绳未出现断绳；容许缓冲距离
残余拦截高度（未清除试块时测量）第一次冲击后不小于标称高度的70%，第二次冲击后不小于标称高度的60%。
MEL试验满足下列全部条件时判定为通过：试块被系统截停；
缓冲距离满足表4要求。
被动防护网同时通过SEL试验（连续两次）和MEL试验时，判定其通过落石冲击试验。iiKAoNiKAca
TB/T3449—2016
被动防护网通过SEL试验后，可根据维修难易程度将其易维修性分为A、B、C三级，见表5。6.1.4
表5被动防护网易维修性等级
易维修性等级
6.2柔性格栅网
分级标准
同时满足以下条件：
（1）通过SEL试验后，钢柱顶端与末端距离不低于原距离的95%：（2）通过SEL试验后，不需更换钢柱、上下支撑绳即可直接维修更换消能构件和受损网片，恢复原产品功能后直接开展MEL试验并通过：（3）维修后产品MEL试验后，残余拦截高度（未清除试块时测量）不小于标称高度的50%同时满足以下条件：
（1)通过SEL试验后，不需更换钢柱、上下支撑绳即可直接维修更换消能构件和受损网片，恢复原产品功能后直接开展MEL试验并通过；（2）维修后产品MEL试验后，残余拦截高度（未清除试块时测量）不小于标称高度的30%通过SEL和MEL试验，但不满足A、B级条件6.2.1SEL试验满足下列全部条件时判定为通过：a)
试块被系统截停；
缓冲距离满足表6要求；
网与网之间、网与绳之间、钢柱与基座之间未分离；钢柱顶端与末端距离不低于原距离的90%；支撑绳未出现断绳。
柔性格栅网冲击试验容许缓冲距离序号
SEL试验
有特殊要求的由供需双方协商确定。6.2.2
MEL试验满足下列全部条件时判定为通过：试块被系统截停；
缓冲距离满足表6要求。
MEL试验
容许缓冲距离
柔性格栅网同时通过SEL试验（连续两次）和MEL试验时，判定其通过落石冲击试验。7
记录与报告
7.1试验记录
试验应至少记录下列内容：
冲击试验平台形式；
试验使用的主要测量仪器设备及型号：试验产品钢柱、拉锚绳安装角度和跨间距：各承力构件的初始位置；
试验产品的标称高度；
试验试块的质量：
试验试块冲击前的高度：
距离冲击点最后1m范围内试验试块的平均速度；7
万方数据
TB/T3449-2016
试验过程中至少4个固定点处钢丝绳所受的拉力：拍摄记录试验全部过程；
试验试块最大缓冲距离：
残余拦截高度；
消能构件、钢丝绳、钢柱和网的变形；各承力构件的损伤程度：
记录柔性防护产品维修所需的材料。试验报告
试验报告应能提供可能影响试验结论的所有重要数据和记录，试验报告样式参见附录A，至少应包括下列内容：
万方数据
试验产品的委托单位、规格型号、产品图纸：试验使用的主要测量设备及型号；试验产品与图纸符合性评价；
试验产品配置符合性评价；
试验产品安装合格性评价；
试验产品SEL试验通过性评价：
试验产品MEL试验通过性评价；
试验产品易维修性等级评价：
试验过程的相关影像资料：
试验过程中钢丝绳的F一t曲线图；试验结论。
试验报告结论样式
试验报告结论样式参见表A.1。
产品名称
产品型号
委托单位
试验单位
附录A
（资料性附录）
落石冲击试验报告
试验报告结论
天气、风力等级等
试验结果评价
评价项目
试验负责人
产品图纸符合性
产品配置符合性
产品安装合格性
SEL第一次试验
SEL第二次试验
MEL试验（维修后口
新安装口）
易修复性等级
（通过/不通过）
试验前符合性评价
（试验单位盖章）
报告编制人
产品图纸、配置符合性及安装合格性评价样式见表A.2~A.4。表A.2产品图纸符合性评价
结果：一致口
万方数据
评价项目
结构布置
消能构件数量
连接方式
不一致口
试验负责人：（签字）
符合性评价
TB/T3449-2016
报告批准人
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

中华人民共和国铁道行业标准
TB/T3449—2016
铁路边坡柔性被动防护产品
落石冲击试验方法与评价
Rockfall impact test method and evaluation of railway slopeflexible passive protection product2016-08-16发布
万方数据
国家铁路局发布
2017-02-16实施
规范性引用文件
术语和定义
产品分类及常用标称能级
试验方法
记录与报告
附录A(资料性附录）
万方数据
落石冲击试验报告
TB/T3449-2016
本标准按照GB/T1.1--2009给出的规则起草。本标准由中国铁路经济规划研究院提出并归口。TB/T3449-2016
本标准起草单位：中铁二院工程集团有限责任公司、成都铁路局、西南交通大学、四川奥思特边坡防护工程有限公司、布鲁克（成都)工程有限公司。本标准主要起草人：高柏松、肖飞知、薛元、王兴宁、蒲黔辉、吕汉川、阳友奎、刘雷、张婷。Ⅲ
万方数据
iiKAoNiKAca
TB/T3449-2016
铁路边坡柔性被动防护产品落石冲击试验方法与评价1范围
本标准规定了铁路边坡柔性被动防护产品的术语和定义、试验方法、评价、记录与报告。本标准适用于铁路边坡柔性被动防护产品落石冲击试验与评价。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。TB/T3089—2004铁路沿线斜坡柔性安全防护网3术语和定义
TB/T3089—2004界定的以及下列术语和定义适用于本文件。3.1
柔性被动防护产品flexiblepassiveprotectionproduct将金属柔性网以一定的角度安装在边坡上，用以拦截落石等坡面地质灾害的一种柔性防护产品，包括被动防护网和柔性格栅网。3.2
柔性格栅网flexiblegrillefence采用钢柱、支撑绳等固定方式将金属柔性网以一定的角度安装在边坡上，形成栅栏形式的拦石网，从而对小型落石或其他异物进行拦截的柔性被动防护产品，典型结构形式如图1所示。a)正立面图
b）侧立面图
说明：
1—钢柱；
2—金属柔性网：
3—支撑绳。
图1柔性格栅网典型结构形式示意图万方数据
iiKAoNiKAca
TB/T3449—2016
消能构件energydissipating component钢丝绳上用于吸收能量的构件。3.4
最大试验能级MEL;maximumenergylevel柔性被动防护产品在试验过程中，满足相应评价标准时的试块最大冲击动能。3.5
正常工作能级SEL：serviceabilityenergylevel柔性被动防护产品在连续两次试验过程中，满足相应评价标准时的试块冲击动能。3.6
nominal height
标称高度
柔性被动防护产品受冲击前，上支撑绳与基座间连线在系统下侧坡面法线上的最小投影距离，如图2所示。
残余拦截高度residual interceptionheight柔性防护产品受冲击后且未移去试块前，上、下支撑绳在系统下侧坡面法线上的最小投影距离，如图2所示。
缓冲距离bufferdistance
柔性防护产品受冲击期间平行于系统下侧坡面的最大位移，如图2所示。h
a)垂直冲击试验平台
说明：
标称高度；
残余拦载高度：
缓冲距离。
b)斜坡冲击试验平台
图2标称高度、残余拦截高度和缓冲距离示意图4产品分类及常用标称能级
柔性被动防护产品分类及常用标称能级见表1。2
万方数据
iiKAoNiKAca
常用标称能级
5试验方法
5.1一般要求
表1柔性被动防护产品分类及常用标称能级柔性格栅网
被动防护网
5.1.1试验时风力等级不应大于4级，雨、雪天不宜进行冲击试验。1500
TB/T3449—2016
5.1.2在试块接触金属网面至最大缓冲距离的整个冲击过程中，试块不应接触坡面。5.2试验平台与试验试块
5.2.1试验平台应至少包含测速、测力和影像记录设备。试验平台分为垂直冲击试验平台和斜坡冲击试验平台两种，其形式如图3所示。6
起吊设备
测力设备
防护网
a)垂直冲击试验平台
试验试块应符合下列要求：
力设备
b)斜坡冲击试验平台
试验平台示意图
试块由钢筋混凝土制成，密度为2500kg/m2~3000kg/m2；试块呈二十六面体，为中心对称结构，重心应与几何中心重合，其形状如图4所示；试块最大尺寸应小于试验产品标称高度的三分之一。说明：
试块最大尺寸。
图4试验试块示意图
万方数据
iiKAoNiKAca
TB/T3449—2016
5.3产品安装
5.3.1被动防护网产品安装应符合下列要求：a）
安装在垂直坡面时，钢柱与水平面夹角6≤30°，拉锚绳与水平面夹角Φ=40°±5°图5a）]安装在斜坡时，钢柱与安装处坡面法线夹角9≤30°拉错绳与安装处坡面法线夹角=40°±5°[图5b】]：
以两钢柱之间为-一跨，产品安装应为3跨，跨间距一般为10m，也可根据产品规格确定。9
a)垂直冲击试验平台
说明：
拉错绳；
钢柱：
金属柔性网。
b)斜坡冲击试验平台
图5被动防护网安装示意图
柔性格栅网产品安装应符合下列要求：安装在垂直坡面时，钢柱与水平面夹角θ≤10°［图6a]；安装在斜坡时，钢柱与安装处坡面法线夹角9≤10°［图6b)】]；
以两钢柱之间为一跨，产品安装应为3跨，跨间距一般为5m，也可根据产品规格确定。fe免费标准下载网bzxz
a)垂直冲击试验平台
b)斜坡冲击试验平台
柔性格栅网安装示意图
试验产品安装后最小标称高度应满足表2要求。5.3.3
万方数据
iiKAoNiKAca
标称能级
最小标称高度
试验产品最小标称高度
TB/T3449-2016
最小标称高度是相应标称能级冲击试验时要求的最低高度。当试验时产品标称高度小于4.0m时，现场安装产品的标称高度不能比试验时产品标称高度高出0.5m：当试验时产品标称高度不小于4.0m时，现场安装产品的标称高度不能比试验时产品标称高度高出1.0m。5.4冲击要求
5.4.1被动防护网试验时，在距离冲击点最后1m范围内试块的平均速度不应小于25m/s；柔性格栅网试验时，在距离冲击点最后1m范围内试块的平均速度不应小于15m/s。5.4.2正常工作能级（SEL）第一次试验和最大试验能级（MEL）试验，试验试块的冲击位置应位于产品中跨网面的几何中心直径1m范围内（图7）；第二次SEL试验，试验试块的冲击位置应位于产品中跨残余网面的几何中心直径1m范围内（图8）。图7
第一次冲击位置示意
图8第二次冲击位置示意
5.5试验步骤
5.5.1试验产品应先进行SEL试验（连续两次），再进行MEL试验。5.5.2试验产品SEL第一次试验通过后，再进行SEL第二次试验，两次试验之间不应对试验产品进行维护。
5.5.3试验产品通过SEL试验（连续两次）后，可在已通过SEL试验并经维护后的试验产品上或在新安装的试验产品上进行MEL试验。5.5.4
试验应按下列步骤进行：
a）参考表3选定试验项目能级；表3柔性被动防护产品试验常用能级试验项目
MEL试验
SEL试验
柔性格栅网
被动防护网
单位为千焦
根据选定的能级和5.4.1所要求的冲击轨迹末端最小平均速度要求，确定试块质量和高度b)
（试验试块至网面的垂向距离）。将试验试块起升至确定的高度后，松开试验试块使其冲击试验产品，冲击位置应满足5.4.2C
要求，冲击后测量残余拦截高度、缓冲距离等参数。5
万方数据
iiKAoNiKAca
TB/T3449-2016
5.6参数测量
5.6.1试块质量可采用磅称测量，精度不低于1%。5.6.2试块速度可采用激光测速仪或雷达测速仪测量，也可采用影像记录分析法测量，精度不低于0.1m/sa
5.6.3钢柱、拉锚绳安装角度可采用角度测量仪器测量，精度不低于1°；也可通过测量对应边长计算得出角度值。
5.6.4标称高度和残余拦截高度等距离可采用钢卷尺测量，精度不低于1%；也可采用影像记录分析法测量，精度不低于0.1m。
5.6.5缓冲距离可采用影像记录分析法测量，精度不低于0.1m。5.6.6冲击过程中钢柱、基座、金属柔性网等构件的状态可采用高速摄影机记录，像素不低于500万，顿率不低于100顿/s。
5.6.7冲击过程中钢丝绳的受力情况可采用测力传感器测量，采集频率不低于1000Hz，精度不低于1%。
5.6.8试验时的风速可采用风速仪进行测量，精度不低于0.1m/s。6评
被动防护网
SEL试验满足下列全部条件时判定为通过：试块被系统截停；
缓冲距离满足表4要求；
SEL试验
有特殊要求的由供需双方协商确定。c)
万方数据
被动防护网冲击试验容许缓冲距离MEL试验
网与网之间、网与绳之间、钢柱与基座之间未分离：钢柱顶端与末端距离不低于原距离的90%：支撑绳、拉锚绳和缝合绳未出现断绳；容许缓冲距离
残余拦截高度（未清除试块时测量）第一次冲击后不小于标称高度的70%，第二次冲击后不小于标称高度的60%。
MEL试验满足下列全部条件时判定为通过：试块被系统截停；
缓冲距离满足表4要求。
被动防护网同时通过SEL试验（连续两次）和MEL试验时，判定其通过落石冲击试验。iiKAoNiKAca
TB/T3449—2016
被动防护网通过SEL试验后，可根据维修难易程度将其易维修性分为A、B、C三级，见表5。6.1.4
表5被动防护网易维修性等级
易维修性等级
6.2柔性格栅网
分级标准
同时满足以下条件：
（1）通过SEL试验后，钢柱顶端与末端距离不低于原距离的95%：（2）通过SEL试验后，不需更换钢柱、上下支撑绳即可直接维修更换消能构件和受损网片，恢复原产品功能后直接开展MEL试验并通过：（3）维修后产品MEL试验后，残余拦截高度（未清除试块时测量）不小于标称高度的50%同时满足以下条件：
（1)通过SEL试验后，不需更换钢柱、上下支撑绳即可直接维修更换消能构件和受损网片，恢复原产品功能后直接开展MEL试验并通过；（2）维修后产品MEL试验后，残余拦截高度（未清除试块时测量）不小于标称高度的30%通过SEL和MEL试验，但不满足A、B级条件6.2.1SEL试验满足下列全部条件时判定为通过：a)
试块被系统截停；
缓冲距离满足表6要求；
网与网之间、网与绳之间、钢柱与基座之间未分离；钢柱顶端与末端距离不低于原距离的90%；支撑绳未出现断绳。
柔性格栅网冲击试验容许缓冲距离序号
SEL试验
有特殊要求的由供需双方协商确定。6.2.2
MEL试验满足下列全部条件时判定为通过：试块被系统截停；
缓冲距离满足表6要求。
MEL试验
容许缓冲距离
柔性格栅网同时通过SEL试验（连续两次）和MEL试验时，判定其通过落石冲击试验。7
记录与报告
7.1试验记录
试验应至少记录下列内容：
冲击试验平台形式；
试验使用的主要测量仪器设备及型号：试验产品钢柱、拉锚绳安装角度和跨间距：各承力构件的初始位置；
试验产品的标称高度；
试验试块的质量：
试验试块冲击前的高度：
距离冲击点最后1m范围内试验试块的平均速度；7
万方数据
TB/T3449-2016
试验过程中至少4个固定点处钢丝绳所受的拉力：拍摄记录试验全部过程；
试验试块最大缓冲距离：
残余拦截高度；
消能构件、钢丝绳、钢柱和网的变形；各承力构件的损伤程度：
记录柔性防护产品维修所需的材料。试验报告
试验报告应能提供可能影响试验结论的所有重要数据和记录，试验报告样式参见附录A，至少应包括下列内容：
万方数据
试验产品的委托单位、规格型号、产品图纸：试验使用的主要测量设备及型号；试验产品与图纸符合性评价；
试验产品配置符合性评价；
试验产品安装合格性评价；
试验产品SEL试验通过性评价：
试验产品MEL试验通过性评价；
试验产品易维修性等级评价：
试验过程的相关影像资料：
试验过程中钢丝绳的F一t曲线图；试验结论。
试验报告结论样式
试验报告结论样式参见表A.1。
产品名称
产品型号
委托单位
试验单位
附录A
（资料性附录）
落石冲击试验报告
试验报告结论
天气、风力等级等
试验结果评价
评价项目
试验负责人
产品图纸符合性
产品配置符合性
产品安装合格性
SEL第一次试验
SEL第二次试验
MEL试验（维修后口
新安装口）
易修复性等级
（通过/不通过）
试验前符合性评价
（试验单位盖章）
报告编制人
产品图纸、配置符合性及安装合格性评价样式见表A.2~A.4。表A.2产品图纸符合性评价
结果：一致口
万方数据
评价项目
结构布置
消能构件数量
连接方式
不一致口
试验负责人：（签字）
符合性评价
TB/T3449-2016
报告批准人
