SY/T 5421-1991
基本信息
标准号： SY/T 5421-1991
中文名称：石油勘探开发仪器基本环境试验方法 试验E：恒定湿热试验
标准类别：石油天然气行业标准(SY)
标准状态：现行
发布日期：1992-01-15
实施日期：1992-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：260042
标准分类号
中标分类号：石油>>石油勘探、开发、集输设备>>E90石油勘探、开发、集输设备综合
关联标准
出版信息
标准价格：15.0 元
相关单位信息
标准简介
SY/T 5421-1991 石油勘探开发仪器基本环境试验方法 试验E：恒定湿热试验 SY/T5421-1991 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

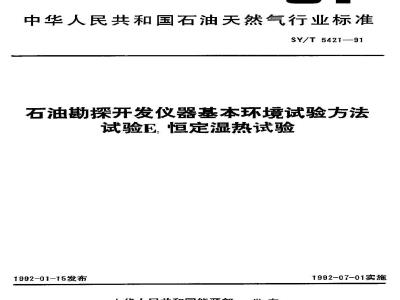

中华人民共和国石油天然气行业标准SY/T 5421—-91
石油勘探开发仪器基本环境试验方法试验E恒定湿热试验
1992-01-15发布
中华人民共和国能源部
1992-07-01实施bzxZ.net
中华人民共和国石油天然气行业标准石油勘探开发仪器基本环境试验方法试验E：恒定湿热试验
主题内容与适用范围
SY/T 5421—9t
1.1本标准规定了石油勘探开发仪器（以下简称“仪器”）恒定湿热试验条件，试验要求、试验方法、试验结果评价及其注意事项。
1.2本标准适用于确定仪器在实际恒定热条件下使用和贮存的适应性。2引用标准
GB 2424.2电工电子产品基本环境试验规程热试验导则GB2423.3电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法3试验条件
3.1试验条件见表1
试验项目
工作范围
熙存条件
3.2分组说明
%温度，
温度，C相对湿度，%温度，C对湿度，%温度，C对湿度，80
20%~80%
5 % ~ 90%
a，具有良好的工作环境，即其有能够自动调节环境温度的空调设备的环境为A组：b。一般试验室和厢式仪器车内部环境为B组，C，野外白然环境为C组。
4，试验设备
4.1试验箱（室）的容积应比被试仪器的体积至少大5倍。4.2在试验箱（室）的有效工作空间中应装有温度、湿度传感器，而于监控试验条件。70
相对湿度
4.3试验箱（室）内空气必须不断循环，以保证工作区域内的温度和湿度均匀，并与距传感器敢近处的条件相似。
4.4试验箱（室）应有良好的绝热性能，其控制系统应有足够精度，以保证温度的波动幅度在土2°C中华人民共和国能源部1992-01-15批准1992-07-01实施
$Y/T 5421--91
范围内、相对湿度的波动幅度在士3%范围内。4.5凝源水的电阻率不得小于5002·m。4.6试验箱（室）内的冷凝水要不断排出，排出的冷凝水在纯化处理前，不得再作为湿源水使用。4.7仪器的特性及电气负载不应对籍（室）内的滥度及湿度产生明显影响。4.8试验箱（室）四壁和项盖上的冷凝水不应滴落在仪器上。5试验方法
5. 1 测量电气和机械性能的正常大气条件按仪器技术指标的规定对被试仪器做外观检查，后进行测量。正常大气条件：
5.2试验前于燥处理
15-~35°℃
相对凝度
45%--75%
86-106kPa
先清除仪器表面的灰尘和污垢，然后在温度55二5*C、相对褪度小丁20%，气压86～106kPa条件下进行-下燥处理，处理时问遵循仪器产品标准的规定。5.3预处理
仪器应在不包装、不通电，“推备使用状态”和正常工作位置状态下放入试验箱（室）。首先在试验箱（室）内预热2到基本工作温度（即试验时的温度），当仪器达到温度恒定后再加湿，以荫止在仪器上产生凝结水而影响试验结果的正确性。5.4条件试验
5.4.1仪器试验持续时间按照表1中组别划分的规定，坏境条件符合A组的为2天：符合B组的为4天，符合C组的为10天。
5.4.2当温度、湿度达到平衡时，各类仪器均应通电进行性能测试。5.4.3在湿热试验结束前2h进行全面性能测试，含通电测试、绝缘测试以及按仪器产品标准的有关性能测试，如有必要，还可进行中间检测。5.5恢复处理
5.5.1仪器可以在试验箱（室）中进行恢复处，也可在10min内转移到恢复箱（室）中进行恢复处理，如仪器标准另有规，则按规楚执行。5.5.2仪器在正常大气条作下恢复时问为1～2h，对于热时间常数大的仪器，谈复时间应相对延长。5.5.3仪器在湿热试验箱（室）进行恢复时，箱（室）中的相对度应在半小时之内降到（75土2)%，然后在半小时内把试验箱（室）的温度调到控制恢复条件的温度（室内温度15～~35°C）5.5.4专用恢复试验箱（室）温度：15~35°C，相对湿度：（75±2）%6试验结果
6.1试验过程中记录的各项性能指标、数据应齐全、准确，符合仪器产品标准的规定。在性能测试中（湿热试验结策前2h），按仪器产品标准检测绝缘性能。6.2在恢复处理后，对仪器外观及机械性能进行耳测检查，应无锈蚀、渗漏、裂纹、涂覆层剥落等损伤，文宁和标志应清晰，繁固部位应无松动，材料应无起泡、开裂，变形，灌注物应无溢出等现象。7试验注意事项
7.1仪器内无保护层的金属零件和发金属零件的表面，在放入试验箱（室）之前应涂油。了.2仪器中如有对湿度特别敏感的元件，软件（如磁带，纸带等），允许取出或采用其他措施处理。7.3在试验过程中不应任意启闭籍（室）门，以免影响试验的正常进行。7.4在试验中若涉及到本标准规定之外的其他情说，均按GB2424.2GB2423.3，的规定执行。2
SY/T 5421-91
本标准与SY5203《石油勘探开发仪器基本环境试验总则》配套使用。
附加说明，
本标推由石油仪器仪表专业标准化委员会提出。本标雄由西安石油学院负责起草。本标准主要起草人汉择西，程中孚，郑勇、付鑫生。本标准于 199 复审继续有
效，该复审结果已被国家石油和化学工业局批准。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
