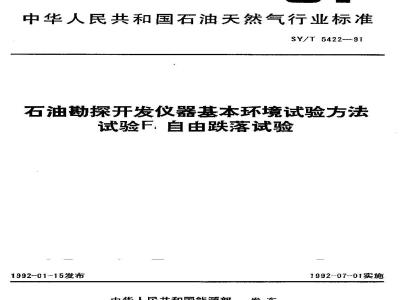

中华人民共和国石油天然气行业标准SY/T 5422---91
石油勘探开发仪器基本环境试验方法试验F：自由跌落试验bZxz.net
1992-01-15发布
中华人民共和国能源部
1992-07-01实施
中华人民共和国石油天然气行业标准石油勘探开发仪器基本环境试验方法试验F：自由跌落试验
1主题内容与适用范压
SY/T5422—91
本标准规定了石油勘探开发仪器白由跌落和童复自由跌落试验的试验条件、设备及试验方法。本标准适用于确定石油勘探开发仪器，在研究、生产使用，装卸及运输过程中，承受良由跌落和重复自由跌落的能力。
2引用标准
GB2423.8电工电子产品基本环境试验规程试验Ed，自由跌落试验方法3自由跌落试验
3.1目的　
确定行油勘探开发仪器经受粗率装卸的适应性以及评定其结构的完好性。3.2试验
自出跌落试验的有关规定～严等级和试验程序采用GB2423.8中的方法一，自由跌落。4重复自由联落
4.1目的
确定某些元件型式的产品，例如，地震检波器、小型遥控装置等，经受重复冲击的适应性。4.2试验要求
4.2.1在室温（15~~35C）条件下进行试验。4.2.2产品应单个的装入表面光滑的球形或其他形状的专用护壳中，产品与护壳是删性接触。4.2.3护壳材料的硬度应高于或与原外壳硬度相近。4.3试验设备
4.3.1设备为一沿水平轴勾速转动的正六角形或圆形跌落滚简，内表面衬厚度为10mm的硬木板，并沿内表面径向均布高100mm的挡板若干个。4.3.2滚筒的转速约10r/min。
4.3.3滚简的直径应满足挡板顶端内接圆直径至少为9001nm，滚简的宽度以满足试验要求为宜。4.4试验方法
4.4.1跌落次数
10002000,3000,5000,10000次
4.4.2初始检测
将待测产品在室温条件下放置1h后，按产品标准（技术条件）规定进行外观和主要技术指标检测。4.4.3条件试验
中华人民共和国能源部1992-01-15批准1992-07-01实施
SY/T 5422--91
、将产品装入护壳并罩于跌落滚筒内#b．按预定的次数，逝行跌落试验心为了观察失效情况，允许试验中间停机并进行性能检测，其跌落次数连续计算，d，推荐的中闻检测间瀚，1000次以下时为500次，1000～5000次时每1000次一次，5000次以上时每2000次一次
白。发生争议时：每件试样应单独变誠。4.4.4墩后检测
试验结束，将试样取出在室温条件下恢复30min，按产品标推规定进行外观和主要技术指标检测。5试验报告
按照《石油勘探开发仪器基本环境试验总则》或有关规定的要求，编写试验报告。附加说明；
本标准的石油仪器仪表专业标准化委员会提山。本标准出中国石油天然气总公司地球物理勘探局仪器公司负资起草。本标推主要起草人马润民、黄永。2
本标准于 199 复审继续有
效，该复审结果已被国家石油和化学工业局批准。
