TB/T 3152-2007.Measurement of railway environmental vibration.
1范围
TB/T 3152规定了铁路环境振动测量的方法、内容和要求。
TB/T 3152适用于受铁路环境振动影响区域的环境振动现状监测。
TB/T 3152不适用于评价振动对建筑物结构和设备影响的测量。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 8170数值修约规则
GB/T 13441人体全身振动环境的测量规范
Iso 8041:1990人体 振动响应测量仪器
3术语定义和符号
下列术语定义和符号适用于本标准。
3.1铁路环境振动railway environnental vibration
铁路振动
铁路机车车辆运行产生的环境振动。
3.2背景振动background vibration
无铁路机车车辆通过时的环境振动。
3.3敏感点sensitive point
对振动环境要求较高的建筑,如住宅学校、医院等。
3.4敏感区sensitive area
对振动环境要求较高的区域,如居民区、文教区或由当地政府划定的其他敏感区域。
3.5铁路外侧轨道outside track
铁路外轨
对于由多条轨道组成的线路,指靠近振动测点一侧的轨道。
3.6振动加速度级vibration acceleration level
振级
VAL
加速度与基准加速度之比的以10为底的对数乘以20。

ICS 17.160;45.020

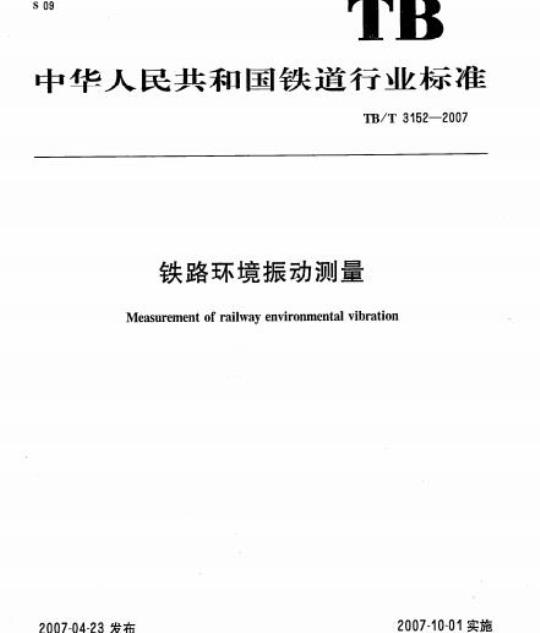

中华人民共和国铁道行业标准
TB/T3152—2007
铁路环境振动测量
Measurement of railway environmental vibration2007-04-23发布
2007-10-01实施
中华人民共和国铁道部发布
规范性引用文件
术语、定义和符号
测量仪器
测量的量免费标准下载网bzxz
测量内容
测点布设
振动传感器的放置
测量条件
测量方法
采样方法
数据修约
4.10记录内容·
5测量报告
