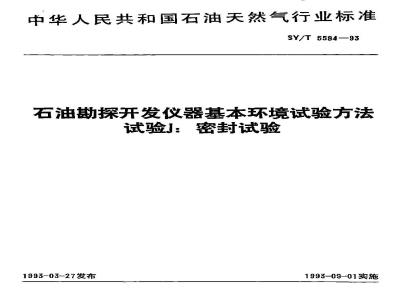

中华人民共和国石油天然气行业标准SY/T5584—93
石油勘探开发仪器基本环境试验方法试验:密封试验
1993-03-27发布
中华人民共和国能源部
1993-09-01实施
中华人民共和国石油天然气行业标准石油勘探开发仪器基本环境试验方法试验:密封试验
1主题内容与适用范题
SY/T 6584--83
本标准规定了石油勘探开发仪器(以下简称仪器”)密封试验的试验方法、试验结果评价。本标准适用于检验耐压值在1MPa以下的仪器密封性能。2引用标准
GB2423.23电工电子产品基本环境试验规程·试验Q:密封。SY/T5203石油勘探开发仪器基本环境试验总则。3试验方法:
3.1仪器容器密封(漏气)试验
3.1.1仪器容器密封(气)试验方法1:用充压的仪器容器浸溃在水中来实现。3,1.1.1对仪器所有的翻封部件进行检查,以确定其安装是否正确。3.1.1.2本试验的试验装置是液槽。液槽应盛有足够的水,以使仪器密封处的最上端浸没在液面10mm以下深度。
3.1.1.3水温应保持在仪器产品规定的最高环境温度以上15C或有关产品标准规定的温度。3.1.1.4向仪器容器内充气,使壳体内压强达到规定要求。根据仪器容器结构和材料选择压强值。容器内乐强值通常为1.5-~300kPa。3.1.1.5试验持续时间,仪器浸渍在水中保持5~10min。3.1.1.6通常在试验持续时间内的任何时刻,出现明显的连续气泡,两个以上的大气泡或体积逐变大的附着气泡。以上试验的失效判据,则判为密封失效。3.1.2仪器容器密封(漏气)试验方法2:用充压的仪器容器浸渍于恒定的高溢试验液中来实现。3.1.2.1对仪器所有的密封部件进行检查,以确定其安装是否正确。3.1.2.2本试验的试验装暨是具有加热和恒温试验液的液槽。液槽应盛有足够的试验液,以便使仪器的最上端,没到液面10切m以下深度。3.1.2.3首先加热试验液,并将试验液恒温在90100之间,然后将仪器没溃在试验液中。3.1.2.4试验持续时间,仪器浸渍在试验液中保持1~5min。3.1.2.5通常在试验持续时间内的任何时刻,出现明显的连续气泡,两个以上的大气泡或体积逐渐变大的附着气泡。则判为窈封失效。3.2收器的漫水试验
3.2.1对仪器避行初始检测,即对仪器进行电性能和机械性能测量皮外观检验。所有的密封部件部应进行检查,以确定其安装是否正确。3.2.2将仪器置于加压水箱里,并施以规定的压强,见附表。3.2.3试验中仪器的温度应高于室温,但不应比水温高出10°G以上。水温不超过35C。3.2.4用100~500V兆欧表,测量仪器的绝缘电阻。中华人民共和国能源部1993-03-27批准1993-09-01实施
仪器类型
地度检波器
检波器
沼泽(海滩)检波器
其它仪器
SY/T 6584--93
水位。m
相应压差:MPa
无要求
0.1(25*C)
0.1(25°C)
持续时间优选值,五
注,沼泽(海滩)检被器的试验,仪器宜浸在浓度在5%的盐水中,其它仪器可由其产品标准确定。3.2.5在上述条件下进行测试,仪器的绝缘电阻应分别不小于20M2,或由其产品标准中规定的绝缘的电阻值进行判断。
3.2.6在浸溃期间仪器应处于非工作、断电状态,其可动部分应处于静止状态。4 试验结果wwW.bzxz.Net
4,1试验过程中记录的各项数据应齐全,准确,衍合仪器产品标准的规定。4.2有关标准若无其它规定,则应采用擦拭或用室温空气吹风的方式对仪器表面进行彻底干燥。对仪器进行最后检测,即外观检查、电性能和机械性测量。附加说明:
本标准由石油仪器仪表专业标准化委员会提出。本标准由西安石油学院负责起草。本标准参加起草单位:石汕工业标准化研究所,本标准主要起草人汉泽西、程中孚、周静、付鑫生。
