YY/T 0141-1993
基本信息
标准号： YY/T 0141-1993
中文名称：医药工业洁净室和洁净区悬浮粒子的测试方法
标准类别：医药行业标准(YY)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：192209
标准分类号
关联标准
出版信息
相关单位信息
标准简介
YY/T 0141-1993.
4测试方法
4.1方法提要
本测试方法采用计敷浓度法,即通过测定洁净环境内单位体积空气中含大于或等于某粒径的悬浮粒子数,来评定治净室(或沽净区)的悬浮粒子洁净度等级。
4.2 仪器
对于粒径大于或等于0. 5 pm的悬浮粒子计数,宜采用光散射粒子计数器计数;对于粒径大于或等于5μm的恳浮粒子计数,也可采用滤膜显微镜计数。
4.2.1光散射粒子计数器原理
空气中的悬浮粒子在光的照射下产生光散射现象,散射光的强度与粒子的表面积成正比。
4.2.2光散射粒子计数器 使用要点
使用仪器时应严格按照仪器说明书操作。
4.2.2.1仪器开机,预热至稳定后 ,方可按说明书的规定对仪器进行校正。
4.2.2.2采样管口 毁采样点采样时,在确认计数稳定后方可开始连续读数。
4.2.2.3采样管必须干净 ,严禁渗霜。
4.2.2.4采样管的 长度应根据仪器的允许长度。无规定时,不许大于1.5m.
4.2.2.5计数器采样口和仪器工作位暨应处在同-气压和温度下,以免产生测量误差。
4.2.2.6必须按照仪 器的检定周期,定期对仪器作检定。以保证测试数据的可靠性。
5测试规则
5.1测试条件
5.1.1温度和湿度
洁净窒(或洁净区)的温度和相对湿度应与其生产及工艺婴求相适应(路度控制在18~24C，相对湿度控制在45%~65%之间为宜)。
5.1.2压差
空气洁串度级别不同的洁净室(或洁净区)之向的压差应≥4.9 Pa,空气洁净度级别要求高的洁净室(或洁净区)对相邻的空气洁净度级别低的沽净室(或洁净区)-般呈相对正压●
5.2测试状态
有静态和动态两种测试状态.静态测试:洁净室(或洁净区)净化空气调节系统已处于正常运行状态,工艺设备已安装,洁净室(或洁净区)内没有生产人员的情况下进行测试。动态测试,洁净室(或洁净区)已处于正常生产状态下进行测试。静态测试时.室内测试人员不得多于2人。
4测试方法
4.1方法提要
本测试方法采用计敷浓度法,即通过测定洁净环境内单位体积空气中含大于或等于某粒径的悬浮粒子数,来评定治净室(或沽净区)的悬浮粒子洁净度等级。
4.2 仪器
对于粒径大于或等于0. 5 pm的悬浮粒子计数,宜采用光散射粒子计数器计数;对于粒径大于或等于5μm的恳浮粒子计数,也可采用滤膜显微镜计数。
4.2.1光散射粒子计数器原理
空气中的悬浮粒子在光的照射下产生光散射现象,散射光的强度与粒子的表面积成正比。
4.2.2光散射粒子计数器 使用要点
使用仪器时应严格按照仪器说明书操作。
4.2.2.1仪器开机,预热至稳定后 ,方可按说明书的规定对仪器进行校正。
4.2.2.2采样管口 毁采样点采样时,在确认计数稳定后方可开始连续读数。
4.2.2.3采样管必须干净 ,严禁渗霜。
4.2.2.4采样管的 长度应根据仪器的允许长度。无规定时,不许大于1.5m.
4.2.2.5计数器采样口和仪器工作位暨应处在同-气压和温度下,以免产生测量误差。
4.2.2.6必须按照仪 器的检定周期,定期对仪器作检定。以保证测试数据的可靠性。
5测试规则
5.1测试条件
5.1.1温度和湿度
洁净窒(或洁净区)的温度和相对湿度应与其生产及工艺婴求相适应(路度控制在18~24C，相对湿度控制在45%~65%之间为宜)。
5.1.2压差
空气洁串度级别不同的洁净室(或洁净区)之向的压差应≥4.9 Pa,空气洁净度级别要求高的洁净室(或洁净区)对相邻的空气洁净度级别低的沽净室(或洁净区)-般呈相对正压●
5.2测试状态
有静态和动态两种测试状态.静态测试:洁净室(或洁净区)净化空气调节系统已处于正常运行状态,工艺设备已安装,洁净室(或洁净区)内没有生产人员的情况下进行测试。动态测试,洁净室(或洁净区)已处于正常生产状态下进行测试。静态测试时.室内测试人员不得多于2人。
标准图片预览
标准内容

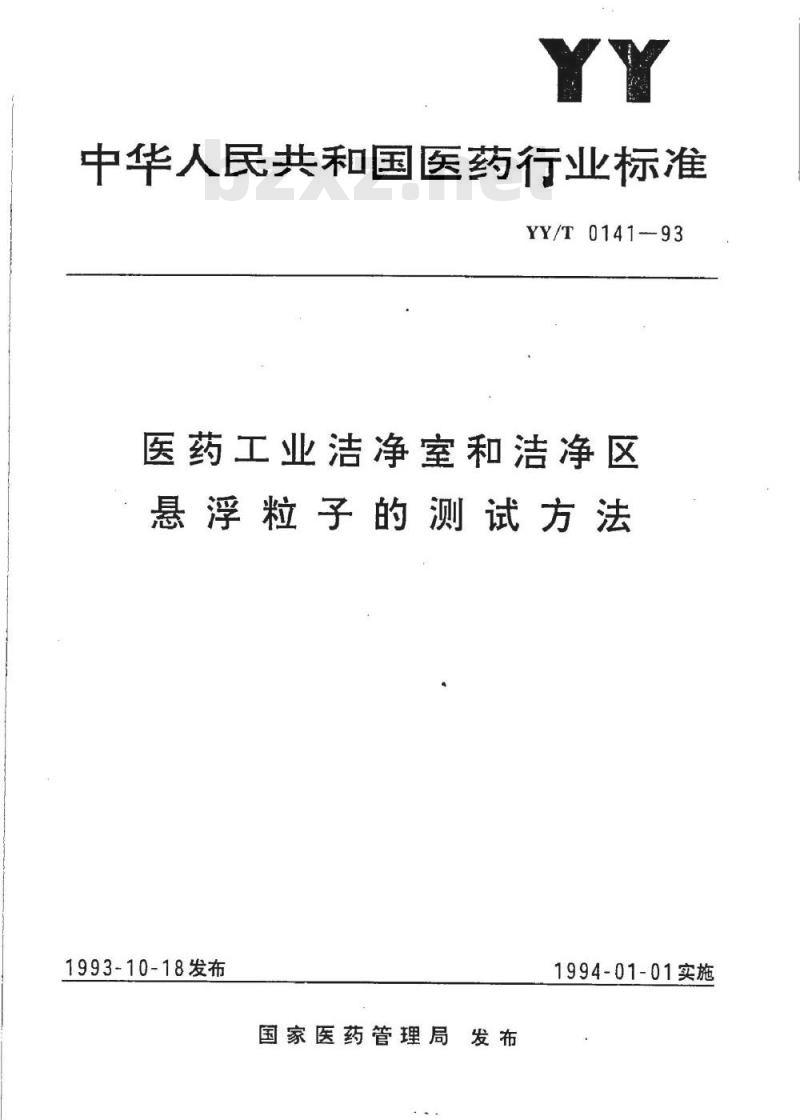

中华人民共和国医药行业标准
YY/T0141-93
医药工业洁净室和洁净区
悬浮粒子的测试方法
1993-10-18发布
国家医药管理局发布
1994-01-01实施
中华人民共和国医药行业标准
医药工业洁净室和洁净区
悬浮粒子的测试方法

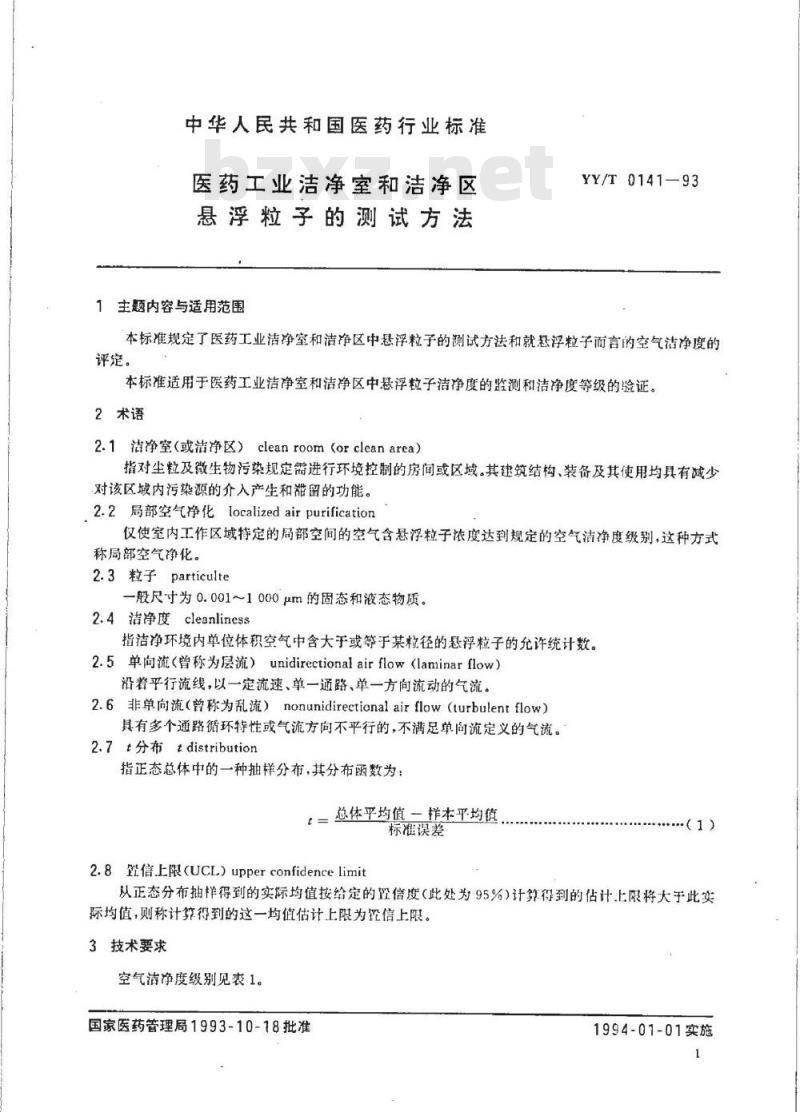

1主题内容与适用范围
YY/T0141—93
本标准规定了医药工业洁净室和洁净区中悬浮粒子的测试方法和就悬浮粒子而言的空气洁净度的评定。
本标准适用于医药工业洁净室和洁净区中悬浮粒子洁净度的监测和洁净度等级的验证。2术语
2.1洁净室（或洁净区）cleanroom（orcleanarea）指对尘粒及微生物污染规定需进行环境控制的房间或区域。其建筑结构、装备及其使用均具有减少对该区域内污染源的介入产生和猎留的功能。2.2局部空气净化localizedairpurification仅使室内工作区域特定的局部空间的空气含悬浮粒子浓度达到规定的空气洁净度级别，这种方式称局部空气净化。
2.3粒子particulte
一般尺寸为0.001～1000μm的固态和液态物质。2.4洁净度cleanliness
指洁净环境内单位体积空气中含大于或等于某粒径的悬浮粒子的允许统计数。2.5单向流（曾称为层流）unidirectionalairflow（laminarflow）沿着平行流线，以一定流速、单一通路，单一方向流动的气流。2.6非单向流（曾称为乱流）nonunidirectionalairflow（turbulentflow）具有多个通路循环特性或气流方向不平行的，不满足单向流定义的气流。2.7t分布tdistribution
指正态总体中的一种抽样分布，其分布函数为：=总体平均值一样本平均值
标准误差
2.8信上限（UCL）upperconfidencelimit（1）
从正态分布抽样得到的实际均值按给定的置信度（此处为95%）计算得到的估计上限将大于此实际均值，则称计算得到的这一均值估计上限为至信上限。3技术要求
空气洁净度级别见表1。
国家医药管理局1993-10-18批准1994-01-01实施
洁净度级别
10:000
100000
YY/T0141-93

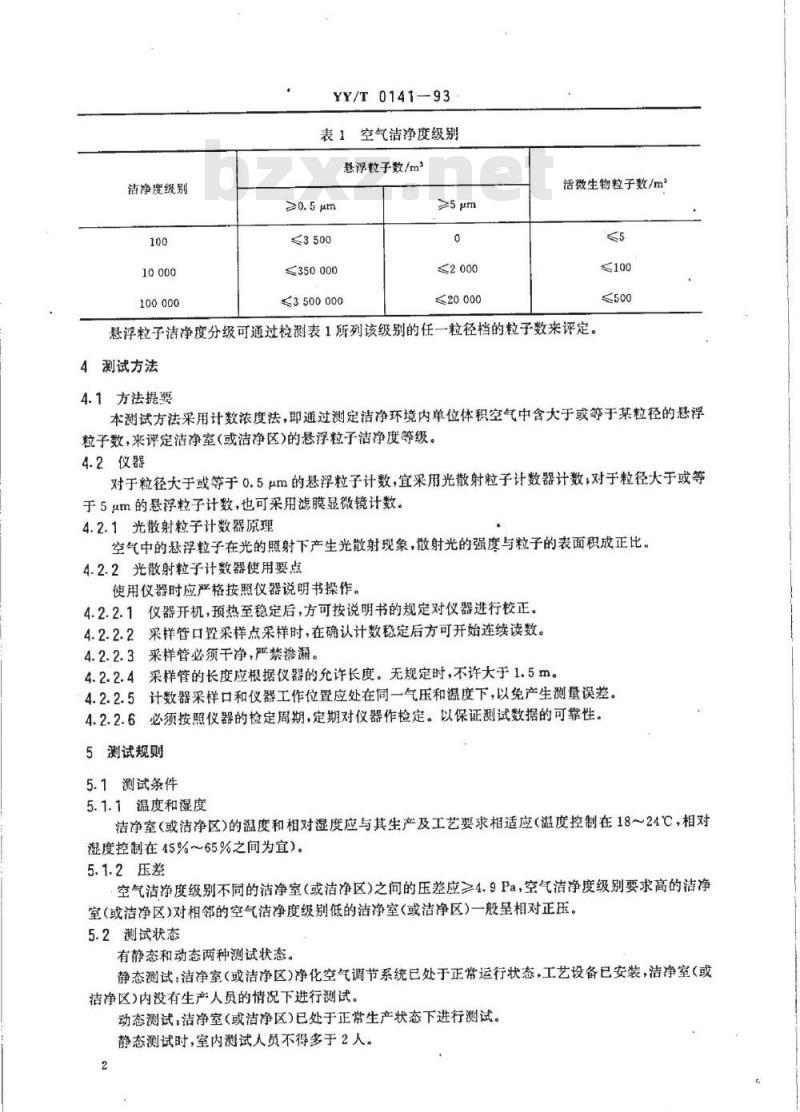

表1空气洁净度级别
悬浮粒子数/ml
≥0.5μm
≤350000
3500000
>5 μm
20:000
活微生物粒子数/m
悬浮粒子洁净度分级可通过检测表1所列该级别的任一粒径档的粒子数来评定。4测试方法
4.1方法提要
本测试方法采用计数浓度法，即通过测定洁净环境内单位体积空气中含大于或等于某粒径的悬浮粒子数，来评定洁净室(或洁净区)的悬浮粒子洁净度等级。4.2仪器下载标准就来标准下载网
对于粒径大于或等于0.5μm的悬浮粒子计数，宜采用光散射粒子计数器计数，对于粒径大于或等于5um的悬浮粒子计数，也可采用滤膜显微镜计数。4.2.1光散射粒子计数器原理
空气中的悬浮粒子在光的照射下产生光散射现象，散射光的强度与粒子的表面积成正比。4.2.2光散射粒子计数器使用要点使用仪器时应严格按照仪器说明书操作。4.2.2.1仪器开机，预热至稳定后，方可按说明书的规定对仪器进行校正。4.2.2.2采样管口登采样点采样时，在确认计数稳定后方可开始连续读数。4.2.2.3采样管必须干净，严禁渗漏。4.2.2.4采样管的长度应根据仪器的允许长度。无规定时，不许大于1.5m。4.2.2.5计数器采样口和仪器工作位置应处在同一气压和温度下，以免产生测量误差。4.2.2.6必须按照仪器的检定周期，定期对仪器作检定。以保证测试数据的可靠性。5测试规则
5.1测试条件
5.1.1温度和湿度
洁净室（或洁净区）的温度和相对湿度应与其生产及工艺要求相适应（温度控制在18～24℃，相对湿度控制在45%～65%之间为宜）。5.1.2压差
空气洁净度级别不同的洁净室（或洁净区)之问的压差应≥4.9Pa，空气洁净度级别要求高的洁净室或洁净区）对相邻的空气洁净度级别低的洁净室（或洁净区)一般呈相对正压。5.2测试状态
有静态和动态两种测试状态。
静态测试：洁净室（或洁净区）净化空气调节系统已处于正常运行状态，工艺设备已安装，洁净室（或洁净区）内没有生产人员的情况下进行测试。动态测试：洁净室(或洁净区)已处于正常生产状态下进行测试。静态测试时，室内测试人员不得多于2人。YY/T0141—93

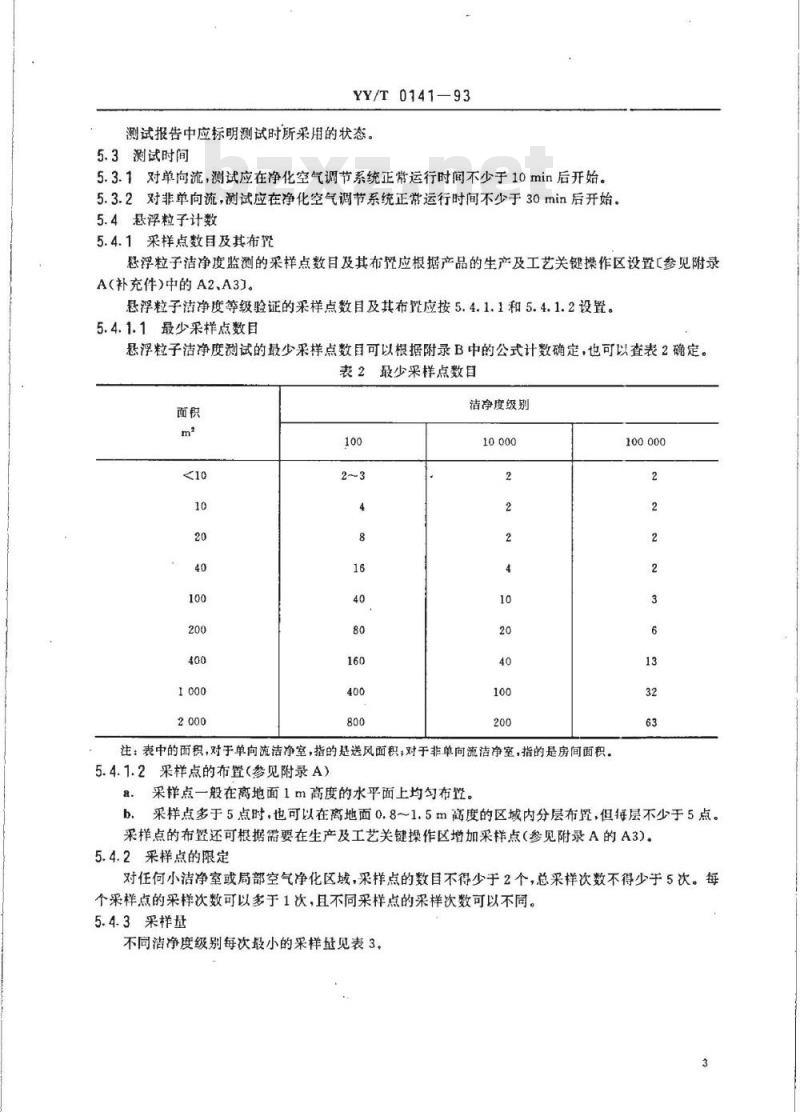

测试报告中应标明测试时所采用的状态。5.3测试时间
5.3.1对单向流，测试应在净化空气调节系统正常运行时间不少于10min后开始。5.3.2对非单向流，测试应在净化空气调节系统正常运行时间不少于30min后开始，5.4悬浮粒子计数
5.4.1采样点数目及其布
悬浮粒子洁净度监测的采样点数目及其布置应根据产品的生产及工艺关键操作区设置【参见附录A（补充件)中的A2、A3]。
悬浮粒子洁净度等级验证的采样点数目及其布应按5.4.1.1和5.4.1.2设置。5.4.1.1最少采样点数目
悬浮粒子洁净度测试的最少采样点数目可以根据附录B中的公式计数确定，也可以查表2确定。表2最少采样点数目
洁净度级别
注：表中的面积，对于单向流洁净室，指的是送风面积，对于非单向流洁净室，指的是房间面积。5.4.1.2采样点的布置（参见附录A）a.采样点一般在离地面1m高度的水平面上均匀布置。100000
b.采样点多于5点时，也可以在离地面0.8～1.5m高度的区域内分层布置，但每层不少于5点。采样点的布暨还可根据需要在生产及工艺关键操作区增加采样点（参见附录A的A3)。5.4.2采样点的限定
对任何小洁净室或局部空气净化区域，采样点的数目不得少于2个，总采样次数不得少于5次。每个采样点的采样次数可以多于1次，且不同采样点的采样次数可以不同。5.4.3采样量
不同清净度级别每次最小的采样量见表3，3
洁净级别
100000

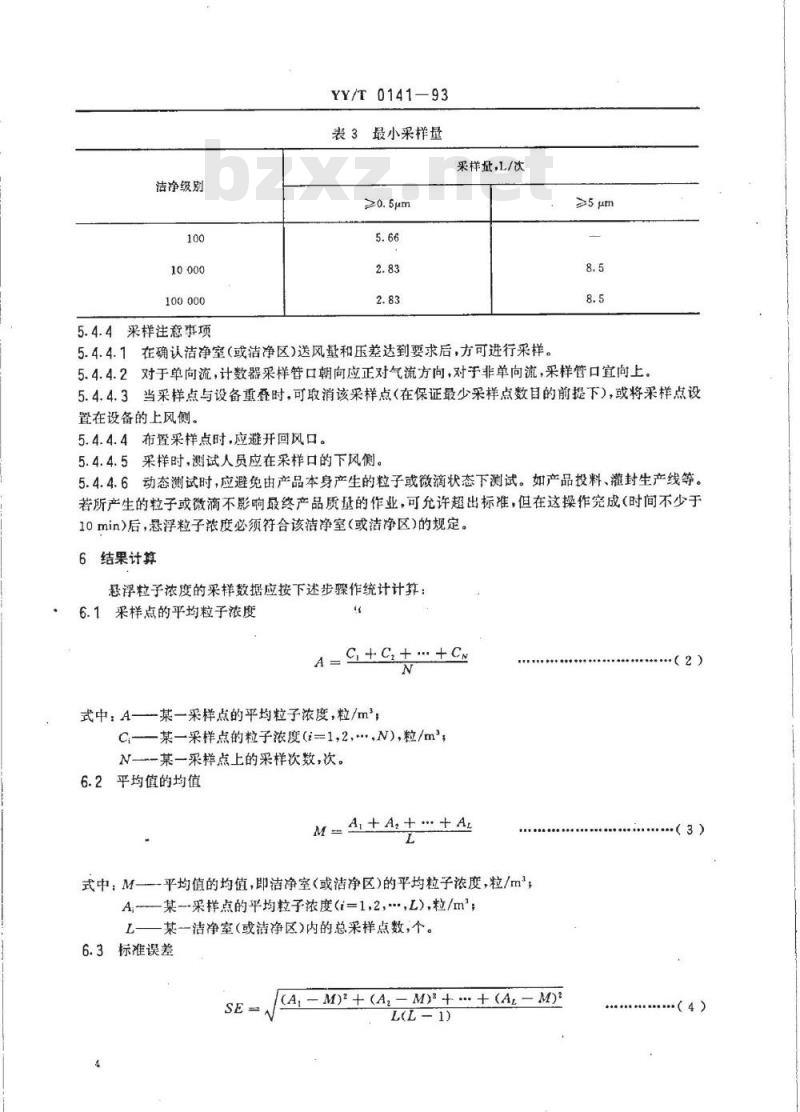

5.4.4采样注意事项
YY/T0141—93
表3最小采样量
果样量，L/次
5.4.4.1在确认洁净室（或洁净区)送风量和压差达到要求后，方可进行采样。>5μm
5.4.4.2对于单向流，计数器采样管口朝向应正对气流方向，对于非单向流，采样管口宜向上。5.4.4.3当采样点与设备重叠时，可取消该采样点（在保证最少采样点数目的前提下），或将采样点设置在设备的上风侧。
5.4.4.4布置采样点时，应避开回风口。5.4.4.5采样时，测试人员应在采样口的下风侧。5.4.4.6动态测试时，应避免由产品本身产生的粒子或微滴状态下测试。如产品投料、灌封生产线等。若所产生的粒子或微滴不影响最终产品质量的作业，可允许超出标准，但在这操作究成（时间不少于10min）后，恶浮粒子浓度必须符合该洁净室（或洁净区）的规定。6结果计算
悬浮粒子浓度的采样数据应按下述步骤作统计计算：6.1采样点的平均粒子浓度
A=C+C+-+cn
式中：A一-某一采样点的平均粒子浓度，粒/m*，C—某一采样点的粒子浓度（i=1,2，，N），粒/m，N一某一采样点上的采样次数，次。6.2平均值的均值
M=AAt\+A
式中：M一平均值的均值，即洁净室（或洁净区）的平均粒子浓度，粒/mA—某-采样点的平均粒子浓度(i=1,2,,L)，粒/m\；L——某一洁净室（或洁净区)内的总采样点数，个。6.3标准误差
(A,-M)?+(A,-M)\+..+(A,-M)?
L(L-1)
（3）
YY/T0141-93
式中：SE~平均值均值的标准误差，粒/m。6.4信上限
UCL=M+tXSE
式中：UCL--乎均值均值的95%逆信上限，粒/m，-95%信上限的t分布系数，见表4。表495%置信上限的t分布系数
采样数，点
结果评定
判断愁浮粒子洁净度级别应依据下述两个条件。5~6
7.1每个采样点的平均粒子浓度必须低于或等于表1所列的级别界限，即A,<级别界限。（5）
7.2全部采样点的粒子浓度平均值均值的95%置信上限必须低于或等于表1所列的级别界限，即UCL级别界限。
YX/T014193
附录A
采样点布置
（补充件）
A1洁净室和洁净区采样点的布置力求均匀，避免采样点在某局部区域过于集中，某局部区域过于稀疏。下列采样点布置的图示可作参考注，为采样点
A2洁净棚（层流罩）、洁净工作台等局部空气净化设施的采样点布置：A2.1
水平单向流
A2.2垂直单向流
YY/T0141-93
采样点数参见5.4.1.1，采样点一般在工作台面上0.2m高度的平面上均匀布置。A3无局部空气净化设施的关键操作区，如粉针的分装、输液的灌装、水针的灌装，以及精洗瓶、压盖等，凡是生产及工艺过程中对洁净度有一定要求的关键操作区均应增加采样点.采样点的增加应视具体情况而定：比如小型分装机，一般为2个点，生产流水线应根据其长度而定，一般2m设1个点。采样点的布置力求均匀。
附录B
最少采样点数目的计算公式
(参考件）
B1对单向流洁净室取下列两数中较少者：送风面积（m2)
10.76×送风面积（m2）
√洁净度级别
B2对非单向流：
10.76×房间面积（m）
√洁净度级别
附加说明：
本标准由国家医药管理局提出。本标准由上海医药管理局药品测试所负责起草。本标准主要起草人吴聆、徐进庆。（B1）
（B2）
（B3）
（京）新登字023号
中华人民共和国医药
行业标准
医药工业洁净室和洁净区
悬浮粒子的测试方法
YY/T0141-93
中国标准出版社出版
(北京复外三里河）
中国标准出版社北京印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张3/4字数14千字1994年2月第一版1994年2月第一次印刷印数1-4500
标目234-281
