YY/T 0194-1994.
1主题内容与适用范围
YY/T 0194规定了医用钳(以下简称钳子)头端摆动量测定方法的术语、仪器要求、测定条件和测定方法。
YY/T 0194适用于有锁止才穿鳃式医用钳类产品的头端摆动放测定方法。
2引用标准
JJG 34 百分表检定规程
3术语
3.1医用错 头端摆动址
指医用钳二片头端在规定相距要求时,在规定的力、位P7条件下相对摆动二片,在二片头端问产生最大的相对位移。
3.2下摆动力
指使头端向下摆动，在摆动片的头端所加的力。
3.3上摆 动力
指使头端向上摆动,在摆动片的锁止牙牙槽内所加的力。
3.4 固定片
指试件(钳子)的雌片。
3.5 摆动片
指试件(钳子)的雄片。
4仪器要求
4.1钳子头端摆动量的测定仪器可由百分表、固定钳子用的夹紧件鳃轴支承件、确定二片头瑞张开距离的量具、摆动力件等部件组成(见图)。
6测定方法
6.1钳子头端摆动址采用直接测定的方法,在作用于摆动片头端的百分表上直接读取摆动量数值。
6.2钳子在测定前应清洗干净。鳃部内外面及头端和加力面上不得有油污、砂粒等异物。
6-3测定步骤
6.3.1支承钳子鳃轴,将钳子固定。
6.3.2夹紧固定片,将钳子处于水平位咒,使摆动片应能上、下白由摆动。
6.3.3按产品 标准或自关规定,使钳于二片头端张开规定距离。
6.3.4按规定加下摆动力,并将作用于测址摆动片头端的百分表调整至零位。
6.3.5按规定加上摆动力(在加上摆动力时，下摆动力不卸),使摆动片头踏产生位移。
6.3.6此时百分表上显示的数值即为头端摆动趾。即加上摆动力后摆动片头端产生的最大相对位移，在百分表上的数值显示。
6.4每把钳子测试三次 ,摆动量数值取其三次测试数据的算术平均值。
附加说明:
YY/T 0194由全国外科器械标准化技术委员会提出。
YY/T 0194由全国外科器械标准化技术委员会归口。
YY/T 0194由西南医疗器械厂负责起草。
YY/T 0194主要起草人肖泉、曹明华。

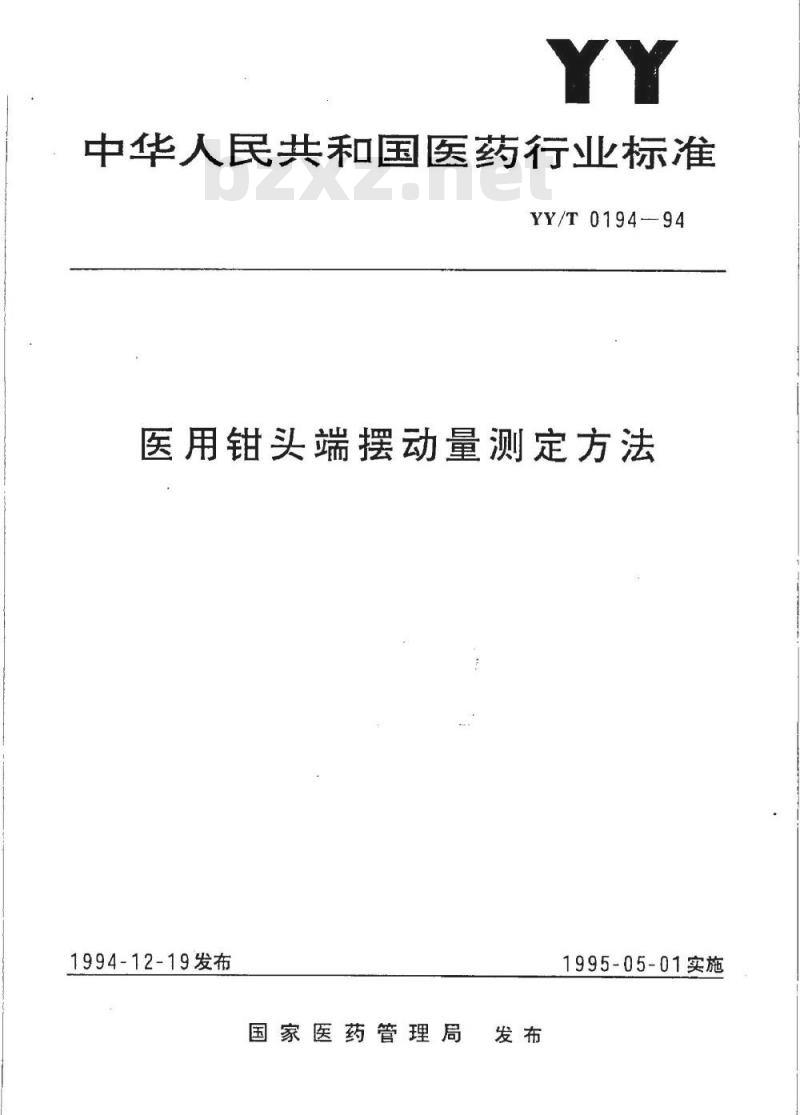

中华人民共和国医药行业标准
YY/T0194-94
医用钳头端摆动量测定方法
1994-12-19发布
国家医药管理局
1995-05-01实施

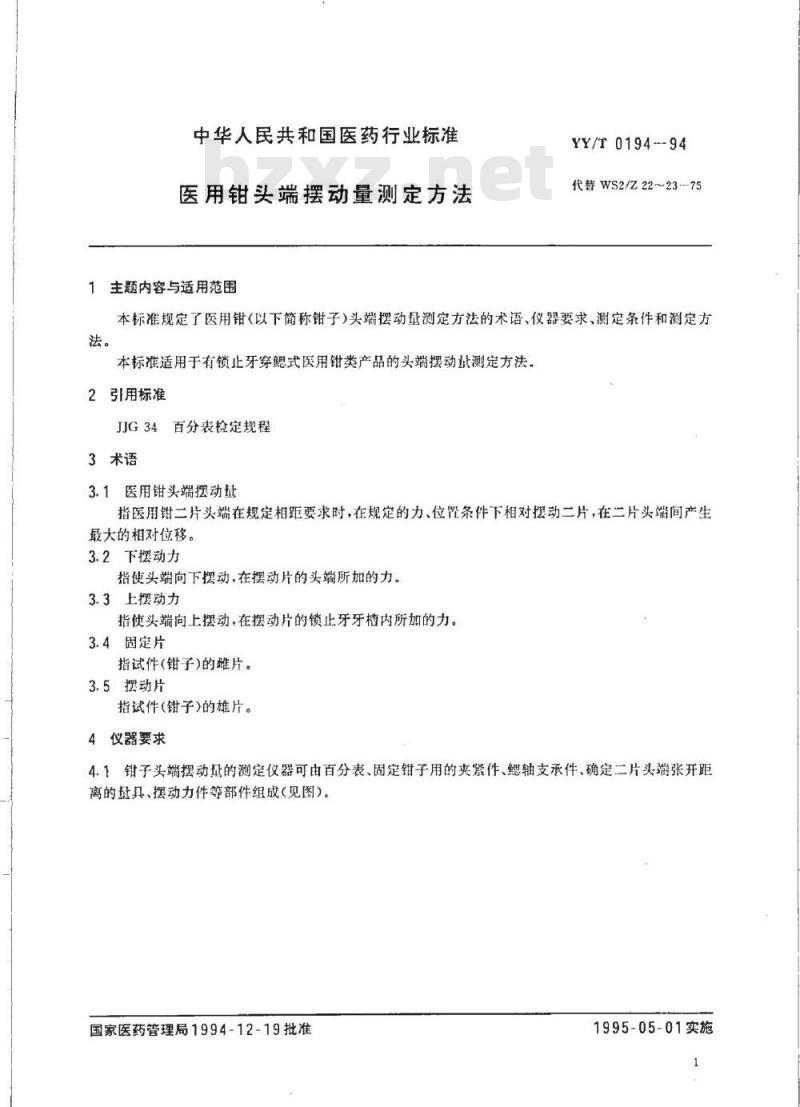

中华人民共和国医药行业标准
医用钳头端摆动量测定方法
主题内容与适用范围
YY/T0194--94bzxz.net
代替WS2/Z2223-75
本标准规定了医用钳（以下简称钳子）头端摆动量测定方法的术语、仪器要求、测定条件和测定方法。
本标准适用于有锁止牙穿鳃式医用钳类产品的头端摆动抵测定方法。2引用标准
JJG34百分表检定规程
3术语
3.1医用钳头端摆动量
指医用钳二片头端在规定相距要求时，在规定的力、位置条件下相对摆动二片，在二片头端间产生最大的相对位移。
3.2下摆动力
指使头端向下摆动，在摆动片的头端所加的力。3.3上摆动力
指使头端向上摆动，在摆动片的锁止牙牙槽内所加的力。3.4固定片
指试件(钳子)的雌片。
3.5摆动片
指试件(钳子)的雄片。
4仪器要求
4.1针子头端摆动量的测定仪器可由百分表、固定钳子用的夹紧件、鳃轴支承件、确定二片头端张开距离的量具、摆动力件等部件组成（见图）。国家医药管理局1994-12-19批准1995-05-01实施
YY/T0194-94

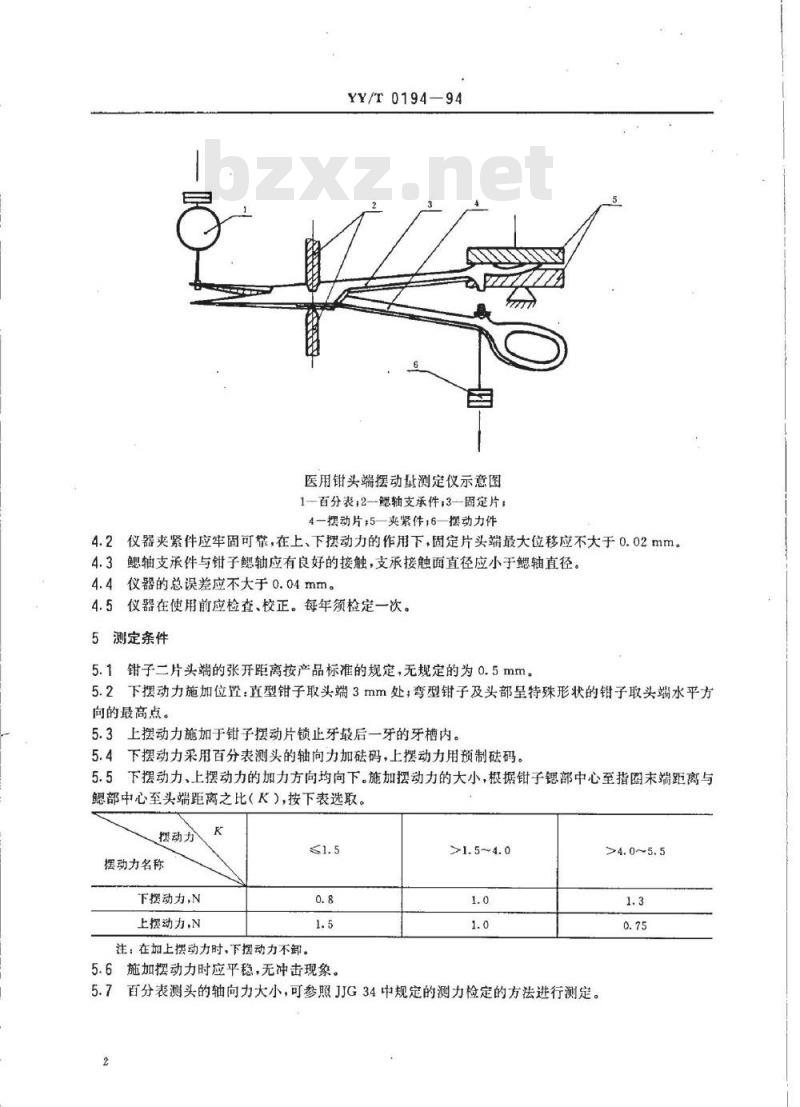

医用钳头端摆动量测定仪示意图1—百分表，2—鳃轴支承件，3—固定片；4一摆动片：5—夹紧件，6摆动力件4.2仪器夹紧件应牢固可靠，在上，下摆动力的作用下，固定片头端最大位移应不大于0.02mm。4.3鳃轴支承件与钳子鳃轴应有良好的接触，支承接触面直径应小于鳃轴直径。4.4仪器的总误差应不大于0.04mm。4.5仪器在使用前应检查、校正。每年须检定一次。5测定条件
5.1钳子二片头端的张开距离按产品标准的规定，无规定的为0.5mm。5.2下摆动力施加位：直型钳子取头端3mm处，弯型钳子及头部呈特殊形状的钳子取头端水平方向的最高点。
5.3上摆动力施加于钳子摆动片锁止牙最后一牙的牙槽内。5.4下摆动力采用百分表测头的轴向力加础码，上摆动力用预制础码。5.5下摆动力、上摆动力的加力方向均向下。施加摆动力的大小，根据钳子锶部中心至指圈末端距离与鳃部中心至头端距离之比（K），按下表选取。模动子
摆动力名称
下摆动力，N
上摆动力，N
注：在加上摆动力时，下摆动力不卸。5.6施加摆动力时应平稳，无冲击现象，1.0
5.7百分表测头的轴向力大小，可参照JJG34中规定的测力检定的方法进行测定。2

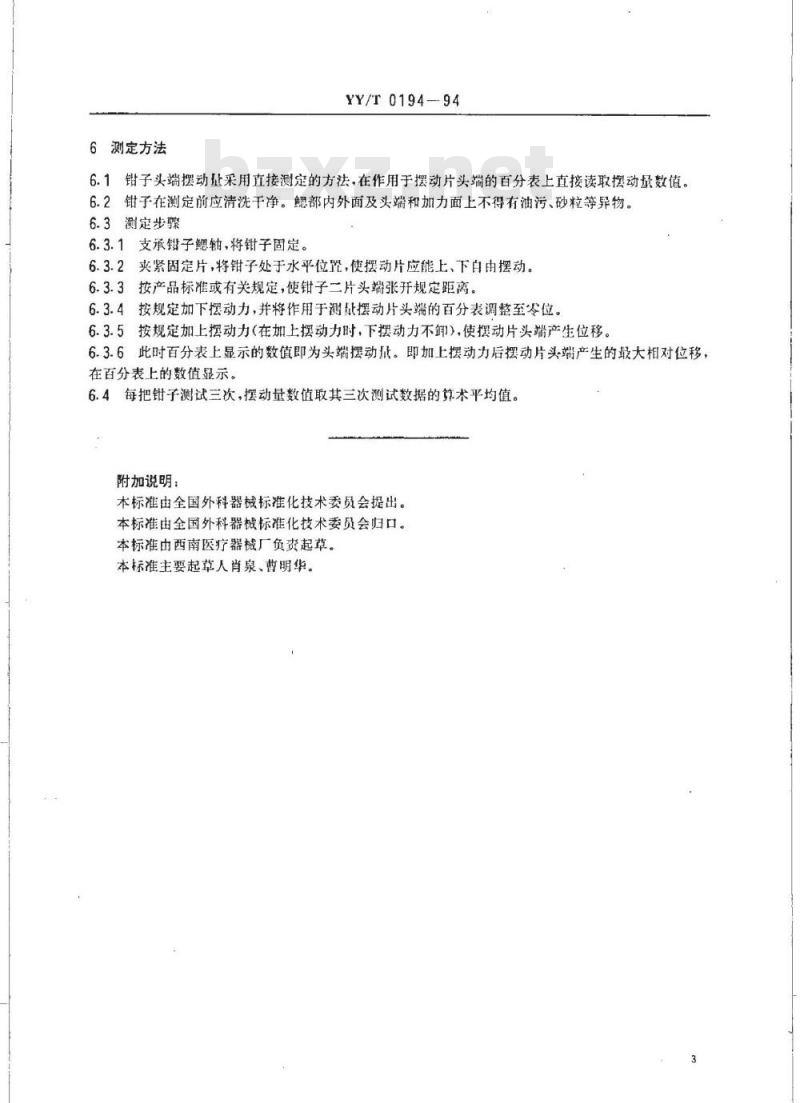

6测定方法
YY/T0194-94
6.1钳子头端摆动量采用直接测定的方法，在作用于摆动片头端的百分表上直接读取摆动量数值。6.2钳子在测定前应清洗干净。鳃部内外面及头端和加力面上不得有油污、砂粒等异物。6.3测定步骤
6.3.1支承钳子鳃轴，将钳子固定。6.3.2夹紧固定片，将钳子处于水平位置，使摆动片应能上、下白由摆动。6.3.3按产品标准或有关规定，使钳子二片头端张开规定距离。6.3.4按规定加下摆动力，并将作用于测量摆动片头端的百分表调整至零位。6.3.5按规定加上摆动力（在加上握动力时，下摆动力不卸），使摆动片头端产生位移。6.3.6此时百分表上显示的数值即为头端摆动量。即加上摆动力后摆动片头端产生的最大相对位移，在百分表上的数值显示。
6.4每把钳子测试三次，摆动量数值取其三次测试数据的算术平均值。附加说明：
本标准由全国外科器械标准化技术委员会提出。本标准由全国外科器械标准化技术委员会归口。本标准中西南医疗器械厂负资起草。本标准主要起草人肖泉、曹明华。（京）新登字023号

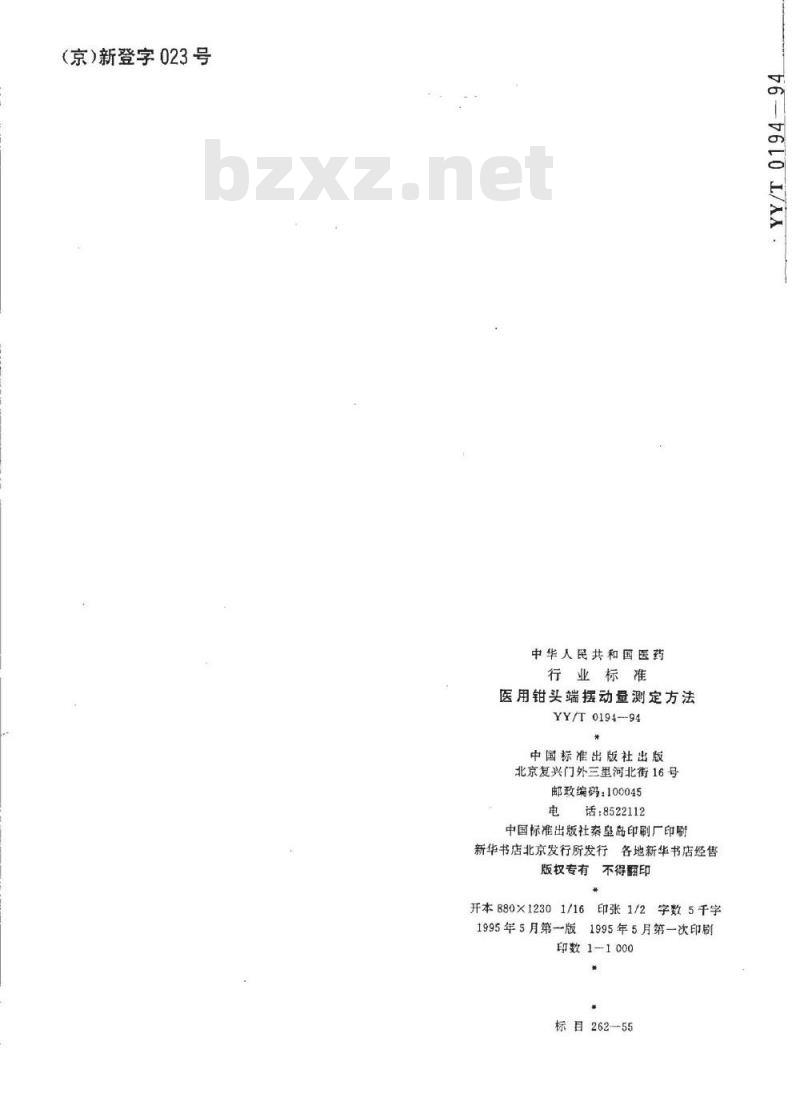

中华人民共和国医药
行业标准
医用钳头端摆动量测定方法
YY/T0194--94
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：8522112
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售版权专有不得翻印
开本880×12301/16印张1/2字数5千字1995年5月第一版1995年5月第一次印刷印数1-1000
标目262-55
