SY/T 5590-1993 冻胶调剖剂性能评价方法 SY/T5590-1993 标准下载解压密码：www.bzxz.net

中华人民共和国石油天然气行业标准SY/T5590--93
冻胶调部剂性能评价方法
1993-03-27发布
中华人民共和国能源部
1993-09-01实施
1主题内容与适应范围
中华人民共和国石油天然气行亚标准冻胶调剖剂性能评价方法
本标准规定了冻胶调部剂的有关技术术谱、符号和室内性能评价方法。SY/T 5590--93
本标灌适用于以聚丙烯酰胺类聚合物为主剂的单液法冻胶调剂剂和以丙烯酰胺为主剂的层内策合单液法调剂性能的室内评价。其他类似的单液法冻胶调剖剂也可参照执行。2 引用标准
SY5336常规岩心分析推荐作法
3技术术语、符号与单位
3.1调剖剂表观粘度-时间曲线
在给定的温度下调剖剂表观粘度（）随时间（t）的变化曲线。3.2调剖剂堵塞率
在相同条件，封堵后岩心水相渗透率降低的百分数（%）。3.3调剖剂突破压力
在本标准规定的试验条件下，以水为驱替波对已封堵的岩心施加压力。当岩心出口滴下第-滴液体且此后不断有液体流出时，岩心进口端的压力为调剖剂突破压力，以P,表示，MPae3.4调剖剂标准突破压力
调剖剂在水相渗透率为1um、长度为1cm岩心中的突破压力，以P表示，MPa(cm）-1。3.5调剖剂强度行为指数
表明岩心水相渗透率（K）对调剖剂突破压力影响程度的参数，以B表示，无量纲量。3.6调剖剂耐冲刷特性曲线
在本标准规定的实验条件下，封堵后岩心的水相渗透率（Kw)随驱出液体积（PV）的变化曲线。3.7调剖剂热定性曲线
在本标准规定的温度及压力下，调剖剂的残余阻力系数（RR）随时间的变化函线。4仪器、材料及试验装置
a，毛细管粘度计（0.6mIn），六速旋转粘度计、RV-2或RV-3粘度计等：b．真空荥*
C.真空干煤器：
d．恒温浴
e.分析天平：感量为0.001g
f.高压乎流泵：最大工作玉力30MPa9，岩心夹持器，最大工作压力30MPa，岩心套2.5cm，长8.0～10.0cm可调，环压高于工作压力5%，
中华人民共和国能源部1993-03-27批准1993-09-01实施
SY/T 5590-93

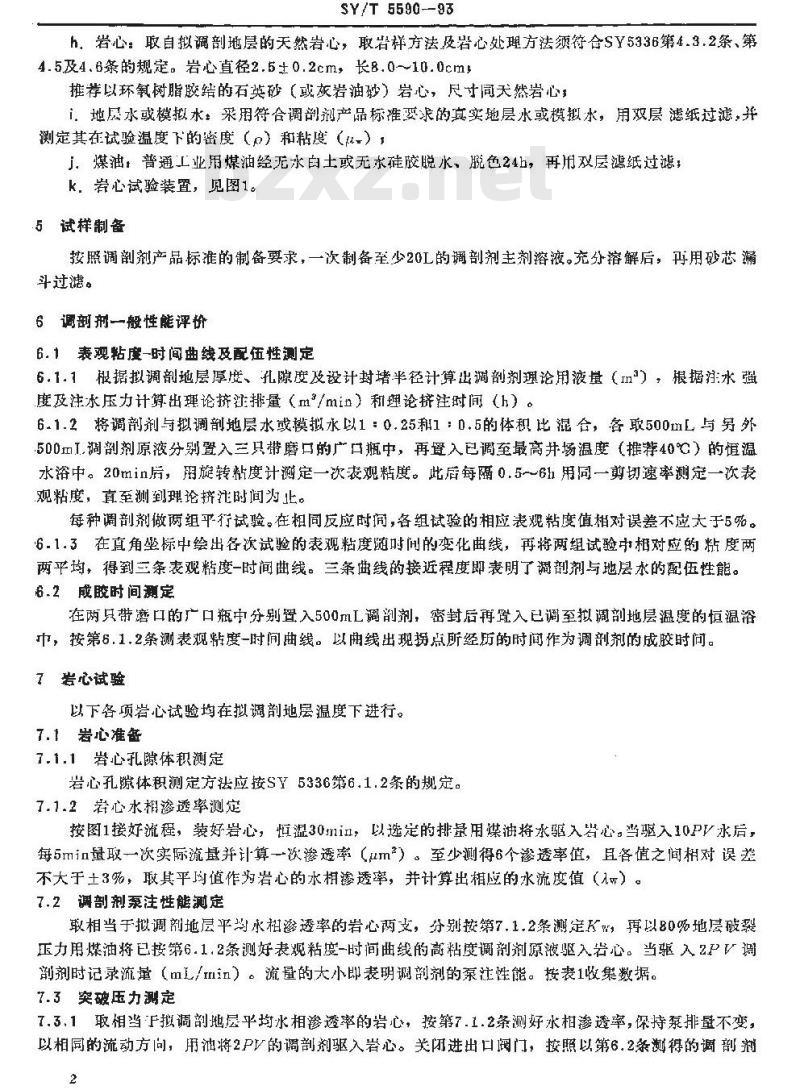

h。岩心：取自拟调剖地层的天然岩心，取岩样方法及岩心处理方法须符合SY5336第4.3.2条、第4.5及4.6条的规定。岩心直径2.5±0.2cm，长8.0~10.0cm推荐以环氧树脂胶结的石英砂（或灰岩油砂）岩心，尽寸同天然岩心i地层水或模拟水：采用符合调韵剂产品标谁要求的真实地层水或模拟水，用双层滤纸过滤，荆测定其在试验温度下的密度（）和粘度（-）j．煤油：普通工业用煤油经无水自土或无水硅胶脱水、脱色24h，再用双层滤纸过滤k，岩心试验装置，见图1。
.5试样制备
按照调剖剂产品标准的制备要求，一次制备至少20L的调剖剂主剂溶液。充分溶解后，再用砂芯漏斗过滤。
6调部剂一般性能评价
6.1表观粘度一时间曲线及配伍性测定6.1.1根据拟调剖地层厚度、孔隙度及设计封堵半径计算出调剂理论用液量（m\），根据狂注水强度及注水压力计算出理论挤注排量（m\/min）和理论挤注时间（h）。6.1.2将调剖剂与拟调部地层水或模拟水以1：0.25和1：0.5的体积比混合，各取500mL与另外500m1.调剖剂原液分别置入三只带蘑口的广口瓶中，再叠入已调至最高井场温度（推荐40℃）的恒温水浴中。20min后，揭旋转粘度计谢定一次表观粘度。此后每隔0.5～61用同一剪切速率测定一次表观粘度，真至测到理论挤法时间为止。每种调剂做两组平行试验。在相同反应时间，各组试验的相应表观粘度值相对误差不应大于5%。6.1.3在直角坐标中绘出各次试验的表观粘度随时间的变化曲线，再将两组试验中相对应的粘度两两平均，得到三条表观粘度一时间曲线。三条曲线的接近程度即表明了溺剖剂与地层水的配伍性能。6.2成胶时间涮定
在两只带磨口的广口瓶中分别置入500mL调剂，密封后再置入已调至拟调剖地层温度的恒温浴，按第6.1.2条测表观粘度-时间曲线。以曲线出现拐点所经历的时间作为调剖剂的成胶时问。7岩心试验
以下各项岩心试验均在拟调剖地层温度下进行。7.1岩心准备
7.1.1岩心孔隙体积测定
岩心孔体积测定方法应按SY5336第6.1.2条的规定。了.1.2著心水相渗透率测定
按图1接好流程，装好岩心，恒温30mi，以选定的排量用煤油将水驱入岩心。当驱入10PV水后，每5min量取敢一次实际流基并计算一次渗透率（um）。至少测得6个渗透率值，且各值之间相对误差不大于土3%，取其平均值作为岩心的水相渗透率，并计算出相应的水流度值（入）。7.2调剖剂泵注性能测定
敢相当于拟调剖地层平购水相渗透率的岩心两支，分别按第7，1.2条测定再以80%地层破裂玉力用煤油将已按第6.1.2条测好表观粘度一时间曲线的高粘度调剖剂原液驱入岩心。当驱入2PV调剖剂时记录流量（mL/nin）。流量的大小即表明调剖剂的泵注性能。按表1收集数据。7.3突破压力测定
7.3.1取相当F拟调剖地层平均水相渗透率的岩心：按第7.1.2条测好水相渗透率，保持泵排量不变，以相同的流动方向，用池将2PV的调剖剂驱入岩心。关闭进出口阀门，按照以第6.2条测得的调剖剂2
的成胶时间静置候凝。
调剂名称，
岩心号
试验人，
水相渗透率
SY/T 5590—93
表1泵注性能测定记录
模拟温度：
地层破裂压力
审核人：
注入压力
调剖剂流量
mL/min
日期：
7.3.2取出岩心，清除君心端面、堵头以及所有管线、阀门中的凝块，重新装好。但出口端只保留堵头，不装阀门及附属管线，使岩心室直接暴露于大气中。用滤纸吸去出口堵头孔中的液体，以与测水相渗透率时相同的流动方向用水驱替岩心。驱替压力从零开始，先以0.05MPa/min的速度连续升正，至IMPa之后，再效以o.10M.Pa/min的速度继续升压，至2MPa后，再改以0.20MPa/min的速度升压，直至出口端堵头孔中流下第一滴液体耳此后不断有液体流出为止。此时进口端压力表读数即为调剖剂的窦皴压力。
7.3.3以拟调剖地层平均水相渗透率为基点，以0.2～0.4m的渗透率差值依次升高或降低渗透率，得到个由低到高的渗透率系列，该系列中至少含有6支不同渗透率的岩心，按第7.3.2条分别测定调部剂在这些心中的突破压力，按表2收集数据：表2调剖剂突破压力测定记录
调剖剂名称。
岩心号
试验人。
水相擦透率wwW.bzxz.Net
模拟温度，
岩心长衰
审核人
突破压力
R期：
7.3.4在双对数坐标中作出突破压力-渗透率曲线，应为一真线。过横轴上11m点作一横轴的垂线与突破压力一渗透率曲线相交，交点的纵坐标值除以岩心长度即得标准突破压力。突破压力一渗透率曲线的斜率邸为调剖剂强度行为指数，见图2。7.4耐冲刷特性曲线测定
在第7.3.2条中，当调剖剂被突破之后，将泵排量设定到与测水相渗透率时相同，仍以突破时的速度升压。当实际流量达到设定排量且泵压稳定时，每10min计算一次驱出液体积及相应的水相渗透率值。至少驱替30P巧，在直角巫标中作出渗透率-驱出液体积曲线。了.5残余阻力系数和堵鑫率测定在第7.4条中，如果可以得到平稳的水租渗透率值，从渗透率驱出液体积曲线上查出该乎稳值，SY/T 5590—93
并求出栢应的水流度值（无w）：计算出调部剂的堵塞求及残余阻力系数。按表3收集数据。表3堵塞率及残余力系数测定记录调剖剂名称。
装心号
试验人，
了.6热稳定性测定
μm*/(mPa-s)
审核人：
模拟温度，
μm\/(mPa+s)
日期，
培塞率%
7.6.1在第7.4条中，当测定完耐冲刷特性曲线之后，关闭岩心模型。在试验温度下，每15d以同方法测定一次残余阻力系数值。至少测定6个月。7.6.2在直角坐标中做出残余阻力系数随时间的变化典线。同一调剖剂做2次平行试验，取平均值得到调部剂热稳定性训线。
1.高压平流泵2.环压容器
.压力表
4.调剖剂容器
3.煤油器
7.岩心夹持器8.流出物接收器
5.水容器
9.压差传感器10.压差显示仪
11.压差记录仪
12.保温箱
图1岩心驱替流程示意图
附加说明，
SY/T 5590--93
K.，μm2
图2突破压力一渗透率画线
本标准由油田化学专业标推化技术委员会提出并归口。本标推由长庆石油勘探局勘探开发研究院负资起草。本标准主要起草人马广彦、庞岁社、杨生柱。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
