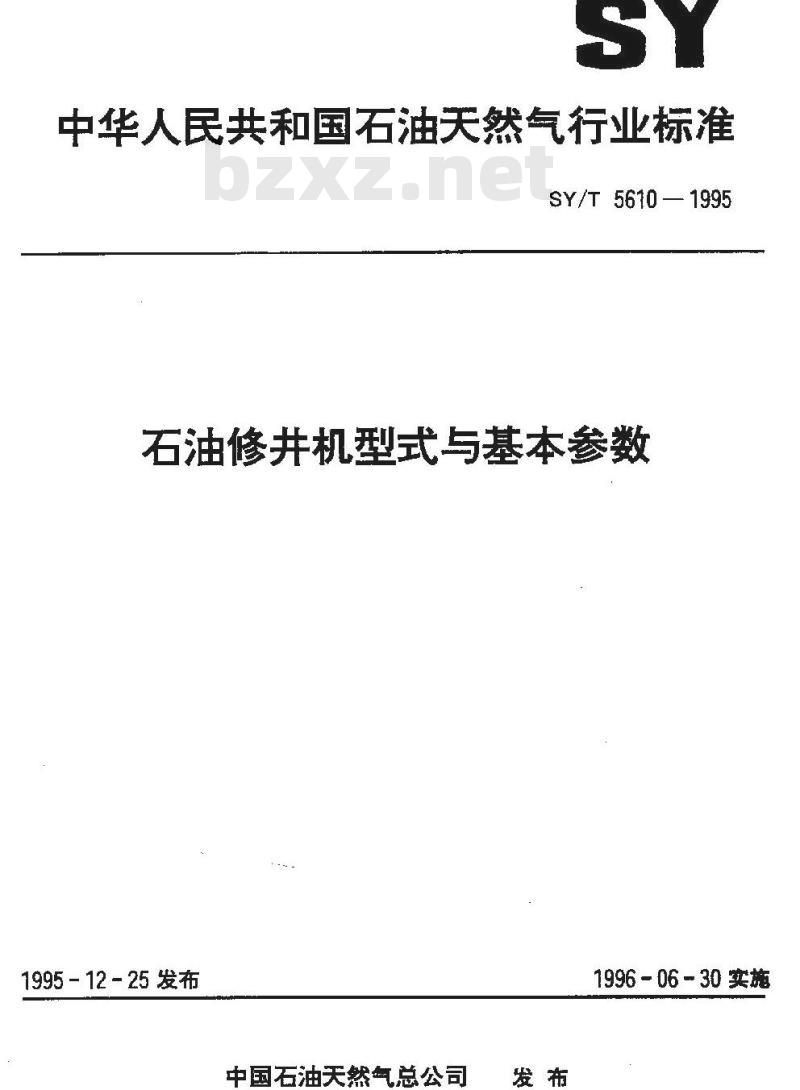

中华人民共和国石油天然气行业标准SY/T 5610—1995
石油修井机型式与基本参数
1995-12-25发布
中国石油天然气总公司
1996 - 06 - 30 实施

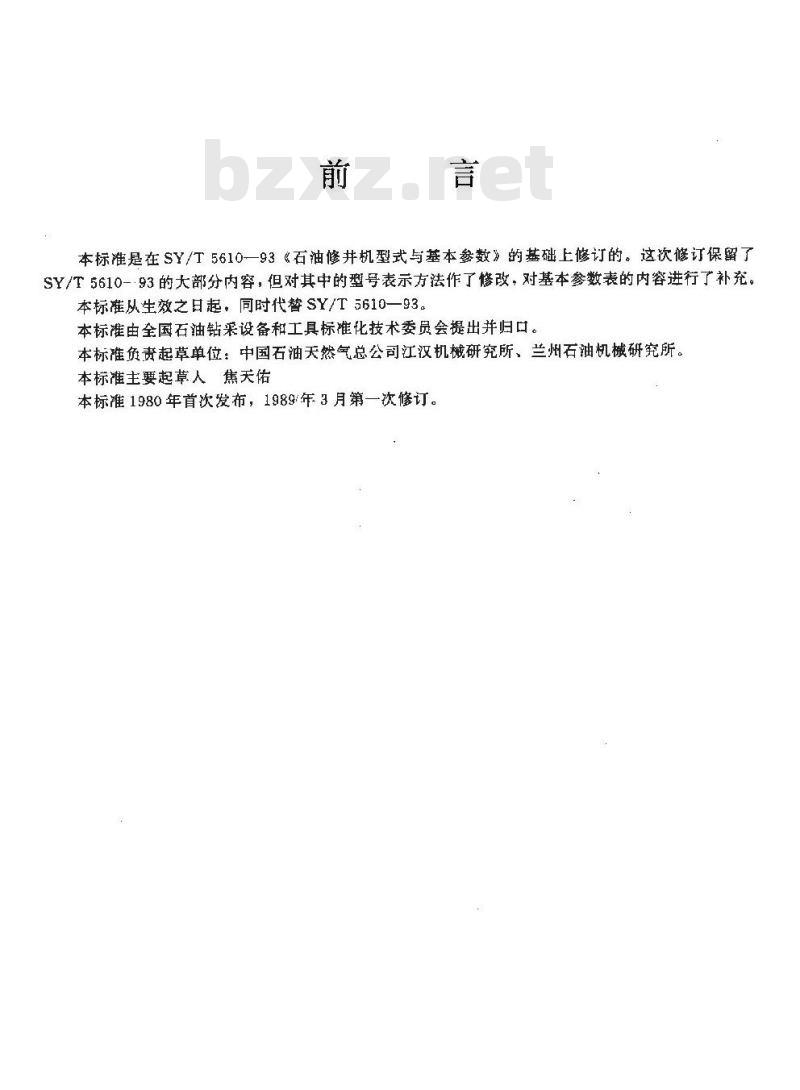

本标准是在SY/T5610-一93《石油修井机型式与基本参数》的基础上修订的。这次修订保留了SY/T5610--93的大部分内容，但对其中的型号表示方法作了修改，对基本参数表的内容进行了补充。本标准从生效之日起，同时代替SY/T5610—93。本标准由全国石油钻采设备和工具标准化技术委员会提出并归口。本标雁负责起草单位：中国石油天然气总公司江汉机械研究所、兰州石油机械研究所。本标准主要起草人焦天佑
本标准1980年首次发布，1989／年3月第一次修订。1范围
中华人民共和国石油天然气行业标准石油修井机型式与基本参数
本标准规定了石油修井机的结构型式、型号表示方法和基本参数，本标准适用于陆地轮胎式石油修井机。本标准不适用于液压贮能修井机和连续油管作业机。2引用标准
SY/T 5610--1995
代替 SY/T 5610—93
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。SYT5033--93钻井和米提升设备最大载荷系列3定义
本标准采用下列定义。
3.1名义修井深度
石油修井机在规定的游动系统有效绳数下，用不同的管柱修并时的最大修并深度。3.2名义小修深度
石油修井机在规定的游动系统有效绳数下，用油管修井时的名义修井深度。3.3名义人修深度
石油修井机在规定的游动系统有效绳数下，用钻杆修井时的名义修井深度。3.4最大钩载
石油修井机在规定的游动系统有效绳数下，允许大钩承受的最大载荷。该载荷包括游动系统的重量。
3.5公称钩载
石油修井机在规定的游动系统有效绳数下，匀速提升名义修井深度的管柱时，大钩所承受的载荷。其数值相当于名义修井深度的管柱重量与游动系统重量之和，再加上附加载荷。该载荷的数值表示修并机的工作能力：
3.6装机功率
为驱动石油修井机所匹配的柴油机的标定功率。该标定功率是柴油机h功率的标定值。3.7井架高度
由地面至天车梁底平面的垂直距离。3.8自走底盘
动力机与变速机构为行走与修井作业共用的专用底盘4型式与基本暴数
4.1结构型式
中国石油天然气总公司1995-12-25批准1996-06-30 实施

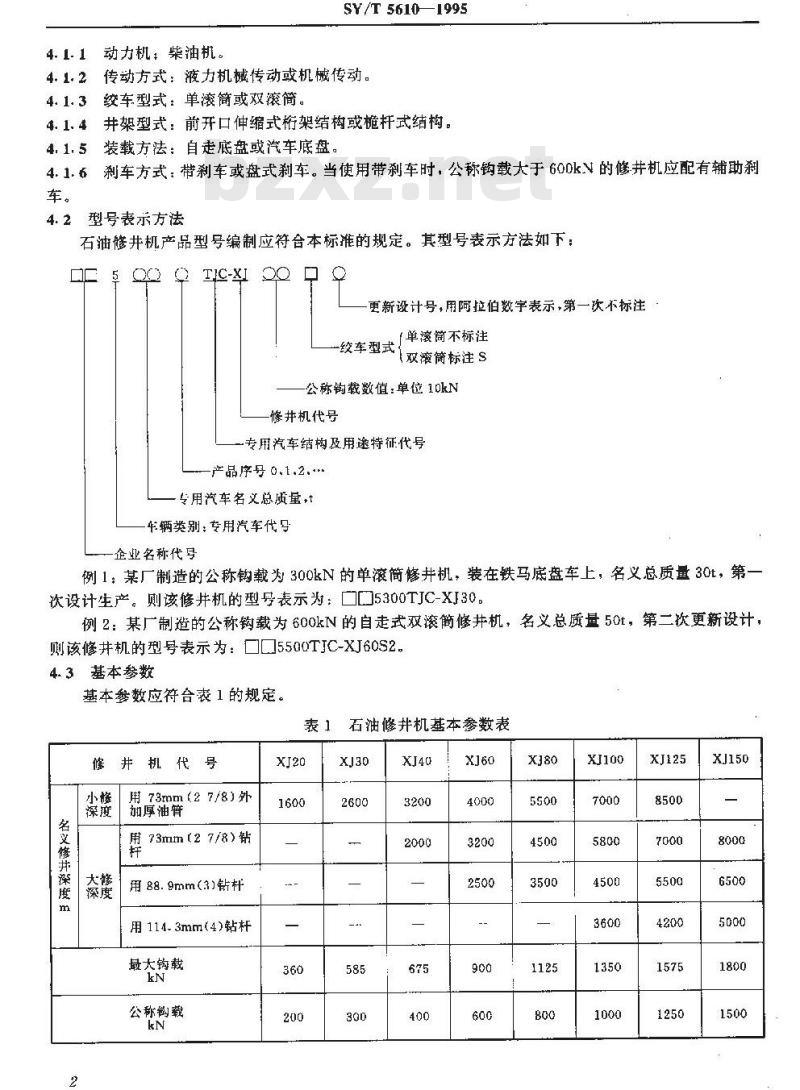

动力机：柴油机。
SY/T 5610—1995
4.1.2传动方式：液力机械传动或机械传动。绞车型式：单滚筒或双滚筒，
并架型式：前开口伸缩式桁架结构或杆式结构。4. 1. 4
装载方法：自走底盘或汽车底盘。4. 1. 5
刹车方式：带刹车或盘式刹车。当使用带刹车时，公称钩载大于600kV的修井机应配有辅助刹4.1.6号
4.2型号表示方法
石油修井机产品型号编制应符合本标准的规定。其型号表示方法如下：OQ EC
5 QC Q TIC-XI
更新设计号，用阿拉伯数宇表示，第一次不标注绞车型式
单滚简不标注
双滚简标注S
公称钩载数值：单位10kN
修井机代号
专用汽车结构及用途特征代号
-产品序号0.1.2..
专用汽车名义总质量，t下载标准就来标准下载网
华辆类别：专用汽车代孕
企业名称代号
例1；某厂制造的公称钩载为300kN的单滚简修井机，装在铁马底盘车上，名义总质量30t，第一次设计生产。则该修井机的型号表示为：5300TJC-XJ30。例2：某厂制造的公称钩载为600kN的自走式双滚筒修井机，名义总质量50t，第二次更新设计，则该修井机的型号表示为：■5500TIC-XJ60S2.4.3基本参数
基本参数应符合表1的规定。
表1石油修井机基本参数表
机代号
名义修井深度
用73mm（27/8）外
加厚油管
273（ 78）
用88.9mm（3）钻杆
用 114.3mm(4)钻杆
最大钩载
公称钩教
修井机代号
装桃功率
滚简剩车鼓
（带刹车）
井架高度
静动系统
有效绳数
起升丝绳直径
大钩晟人起升连度
SY/T5610—1995

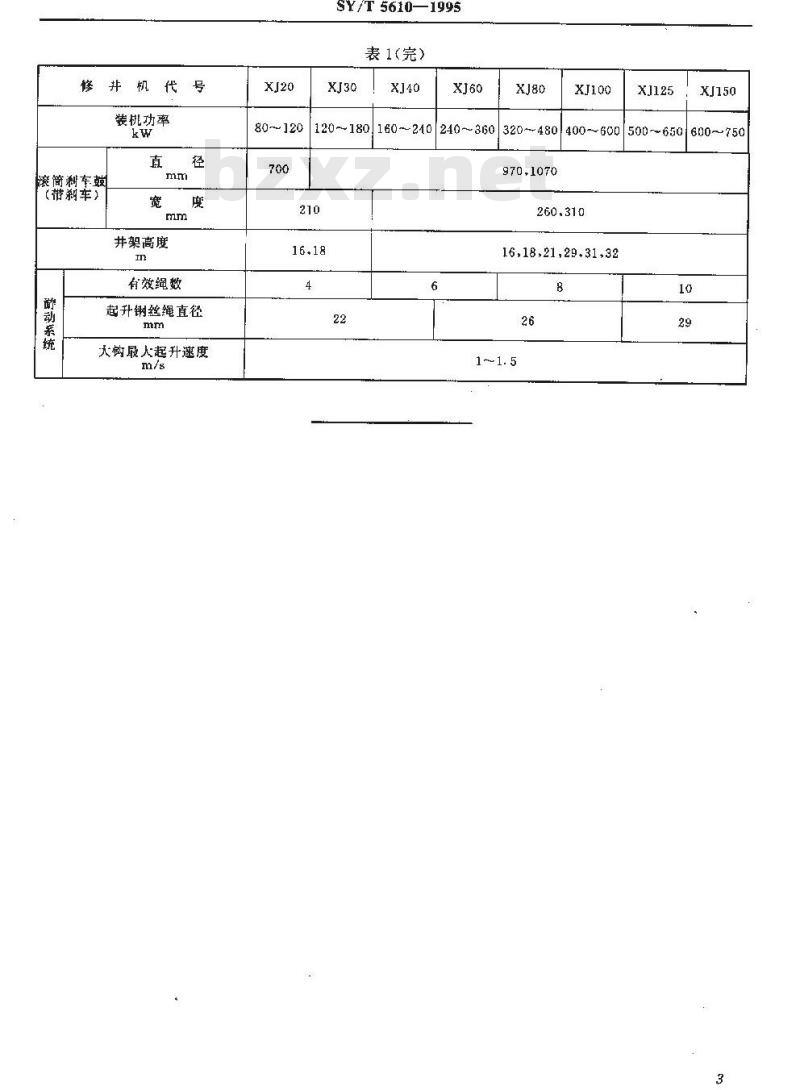

表1(完）
80~120
120~180
160--210
240-360320--480
16,18,21,29.31,32
500-650600--750
