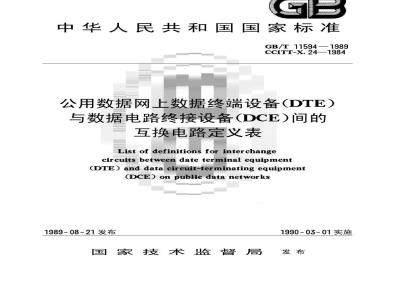

中华人民共和国国家标准
GB/T11594—1989
CCITT-X.24—1984
公用数据网上数据终端设备(DTE)与数据电路终接设备(DCE)间的
互换电路定义表
Listofdefinitions for interchangecircuitsbetween date terminal equipment(DTE)and datacircuit-terminating equipment(DCE)onpublicdatanetworks
1989-08-21发布
国家技术监督局
1990-03-01实施
中华人民共和国国家标准
公用数据网上数据终端设备(DTE)与数据电路终接设备(DCE)间的互换电路定义表
List of definitions for interchangecircuits between date terminal equipment(DTE) and data circuit-terminating equipment(DCE)onpublicdatanetworks
本标准等同采用CCITT建议X.24
GB/T11594—1989
CCITT-X.24—1984
本标准是我国公用数据网上数据终端设备与数据电路终接设备间的互换电路定义表。本标准定义了在数据网上传送二进制数,呼叫控制信号以及定时信号所需要的数据终端设备与数据电路终接设备之间互换电路的各项功能。这些电路适用于公用数据网所提供的一系列业务,诸如电路交换业务、用户电报业务、分组交换业务、报文登记与重发业务以及传真电报等业务。本标准译文以CCITT建议X.24英文版本(1984)为蓝本。在正文中,凡“建议”一词均应理解为标准规定,而“国际”一词应理解为国际和我国国内,国家技术监督局1989-08-21批准1990-03-01实施
建议X.24
GB/T11594—1989
公用数据网上数据终端设备(DTE)与数据电路终接设备(DCE)间的互换电路定义表
(1976年于日内瓦,1980年修改于日内瓦,1984年修改于马位加一CCITT考虑到:
-托列摩利诺斯)
a:公用数据网DTE与DCE之间的接口,除了要求定义互换电路的电气和功能特性之外还要求根据建议X.2定义呼叫控制功能以及业务设施选择的规程特性;b.建议V.24定义的电路功能是根据普通电话网上的数据传输要求定义的,不适用于公用数据网上的DTE/DCE接口;
致宣布:
需要制定一项建议,以便将公用数据网上的互换电路的定义表列入进去。1范围
1.1本建议的内容包括在数据网的DTE/DCE接口上为传输二进制数据、呼叫控制信号以及定时信号而提供的互换电路的各项功能。任一类型的实际设备所需的互换电路,可从本建议所定义的各种互换电路中适当选用。对于建议X.1定义的用户业务类别和建议X.2定义的用户业务设施,特定的DCE中要用到的实际互换电路已在接口规程特性的有关建议,如建议X.20或建议X.21中给出。为了能够研制一个标准的DTE,DTE并非要使用某些电路和终接该电路不可,即使这些电路也许已在DCE中实施。这方面已在有关接口的建议中单独描述。用于二进制数据传送的互换电路亦同样用于呼叫控制信号的交换。互换电路的电气特性的详细说明,已在有关互换电路的电气特性的相应建议中给出。有关这些特性在特定DCE上的应用,已在有关接口规程特性的建议中说明。1.2本建议所描述的一系列互换电路适用于公用数据网所能提供的一系列业务,诸如电路交换业务(同步与起/止式)、用户电报业务、分组交换业务、报文登记与重发业务以及传真电报业务等。2分界线
DTE与DCE之间的接口位于一个连接器上,即图1/X.24所示的这两种设备之间的互换点。2.1连接器不一定要在物理上与DCE连接而可以固定于DTE附近,连接器的插座部分属于DCE。方安心产
图1/X.24接口设备示意图
GB/T11594—1989
2.2通常DTE均已配有一条连接电缆。电缆的长度受有关互换电路电气特性的建议中规定的电气参数的限制。
3互换电路的定义
数据网互换电路一览表详见表1/X.24。表1/X.24数据网互换电路
互换电路
互换电路名称
信号地线或公共回路
DTE公共回路
DCE公共回路
信号码元定时
字节定时
顿起始识别
DTE信号码元定时
3.1电路G——信号地线或公共回路由DCE
至DCE
由DCE
至DCE
由DCE
至DCE
这根导线为电气特性符合建议V.28的不平衡双流互换电路提供信号公共参考电位。在建议V.10和V.11所定义的互换电路的场合,需要时该导线可将发生器和接收机的零伏参考点连起来,以便降低环境信号于扰。
在DCE内,该导线应在设备内部用金属片集中于一点或者保护地线上。该金属片安装时根据需要可接上或拔掉以降低侵入电子电路的噪音或者满足有关条例的要求。注:在接口上采用屏蔽连接电缆的场合,可依照国家规定的条例,将屏蔽套接到电路G或者保护地。而保持地,则可根据电气安全条例的有关规定,进步接至外接地线。具有建议V.10规定的电气特性的不平衡互换电路,要求采用两根公共回路导线,即每一信号方向采用一根导线,而且每根导线仅在接口的发生器一侧接地。在应用场合,这些导线将标以电路G和G,并定义如下:
-DTE公共回路;
此导线与DTE电路的公共回路相连并为DCE内部的X.26型不平衡互换电路接收机提供参考电位。
电路G,——DCE公共回路
此导线与DCE电路的公共回路相连并为DTE内部的X.26型不平衡互换电路接收机提供参考电位。
3.2电路T——发送
方向:往DCE
当由DTE产生的二进制信号,拟在数据传送阶段通过数据电路往一个或者一个以上的远端DTE传输时,就在此电路上往DCE传送。根据接口规程特性的有关建议,在呼叫建立阶段以及其他呼叫控制阶段,DTE亦可通过此电路往DCE发送呼叫控制信号。
GB/T11594—1989
DCE将根据接口的电气特性规范对此电路进行检测以便发现电路的故障情况。而每一个电路故障则将由DCE根据接口规程特性的建议进行解释。3.3电路R——接收
方向:由DCE
在数据传送阶段,DCE由远端DTE接收的二进制信号应在此电路上往DTE传送。根据接口规程特性的有关建议,在呼叫建立阶段以及其他呼叫控制阶段,DCE亦可通过此电路将收到的呼叫控制信号发送出去。DTE将根据接口的电气特性规范,对此电路进行检测以发现电气电路的故障情况,而每一个电路故障则将由DTE根据接口规程特性的建议进行解释。3.4电路C——控制
方向:往DCEbZxz.net
此电路上的信号,在特定信令过程中用于对DCE进行控制。控制信号的表示法要求按接口规程特性的有关建议对电路T“发送”另行编码。在数据阶段,此电路应保持“接通”状态。在呼叫控制阶段,此电路的状态应符合接口规程特性的有关建议的规定。注:在适当选择特殊用户业务设施(尚未定义)之后,根据使用这些设施的条例,有可能在转入数据阶段之后需要改变“接通”状态。此问题尚待进一步研究。DCE将根据接口的电气特性规范对此电路进行检测以便发现电路的故障情况。而每一个电路故障则将由DCE根据接口规程特性的建议进行解释。3.5电路I——指示
方向:由DCE
此电路上的信号向DTE指示呼叫控制过程的状态控制信号的表示法要求按接口规程特性的有关建议对电路R一“接收”另行编码。此电路的“接通”状态表示在电路R上的信号包含来自远端DTE的信息。而“断开”状态则表示一种控制信令状态。它是按照接口规程特性的规定,由电路R上的比特序列定义。DTE将根据接口规程特性的规范,对此电路进行检测以发现电气电路的故障情况。而每一个电路故障则将由DTE根据接口规程特性的建议进行解释。注:在使用特殊用户业务设施(尚未定义)的场合,根据使用这些设施的条例,在转入数据传送阶段之后,有可能要求使用“断开”状态。此问题尚待进一步研究。3.6电路S——信号码元定时
方向:由DCE
此电路上的信号为DTE提供信号码元定时信息。此电路的状态为“接通”与“断开”两种,而且二者的标称持续时间大致相等。但是,在突发式等时操作情况下,“断开”状态可以延长,根据接口规程特性的有关规范充许其持续时间等于“接通”状态的标称持续时间的奇数倍。DTE应在电路T一
一“发送”上发送一个二进制信号,在电路C一一“控制”上发送状态信号,而其转移则发生于此电路由“断开”状态转入“接通”状态的时刻。DCE在电路R—“接收”上发送一个二进制信号,在电路C——“控制”上发送状态信号,而其转移则发生于此电路由“断开”状态转入“接通”状态的时刻。在定时源能产生信号码元定时信息的情况下,DCE应在此电路上经接口持续地传送该定时信息。3.7电路B——字节定时(见注?)方向:由DCE
此电路上的信号为DTE提供8位字节的定时信息。在电路S一一“信号码元定时”呈现“接通”状态的持续时间内,此电路呈现“断开”状态以指示八位字节的最后一个比特,而在八位字节周期内的其余时间则呈现“接通”状态。
GB/T11594—1989
在呼叫控制阶段,用于DCE与DTE之间各方向的所有信息传送的呼叫控制字符和稳态状态,均应以电路B上的信号为准进行调整。DTE在电路T一一“发送”上发送一个呼叫控制字符的第一个比特的开始的正常时间,应当发生在电路S由“断开”向“接通”状态转移的时刻,即随电路B由“断开”向“接通”状态转移而转移。电路C一一“控制”的状态转移可发生在电路S由断开”向“接通”状态的任意一次转移,但对它在DCE的取样则发生在电路B由“断开”向“接通”状态的转移时刻,这样做是为了便于判断电路T上的后随呼叫控制字符。
每个呼叫控制字符的最后一个比特的中心点应在电路B由“断开”向“接通”状态转移的时刻,由DCE送到电路R——“收信”上。电路I一“指示”的状态的转移应发生在电路S由“断开”向“接通”状态转移的时刻,即随电路B由“断开”向“接通”转移而转移。在定时源能产生字节定时信息的情况下,DCE应在此电路上经接口持续地传送该信息。注:①在数据传送阶段,借助于8位码进行通信的DTE可以利用字节定时信息来相互保持字符同步。提供此种功能有先决条件,即当呼叫进入数据传送阶段之后必须保持字符同步,而在一个接口上所获得的同步调准又必须与在其他接口上的同步调准保持同步。(此种可能性仅存在于某些连接上)。此外,凡有这种功能的地方,前面定义的电路C上的状态变化,有可能导致远端接口电路I上的相对调准产生相应的变化。
②在一些有关接口规程特性的建议(例如X.21)中,并非规定DTE必须使用此电路和终接此电路,即使在DCE内实现此电路亦不例外。
3.8电路F——顿起始识别
方向:由DCE
当此电路被接到一个复用DTE/DCE接口时,此电路上的信号就为DTE连续提供一个复用顿起始指示。
此电路在一个比特的标称持续时间内应呈现“断开”状态,以指示复用帧的最后一个比特,而在其余时间内则应保持“接通”状态。用户信通1上的第一个数据比特的发送或接收,应在电路F由“断开”向“接通”状态开始转移的时刻进行。
3.9电路X——DTE发送信号码元定时方向:往DCE
在电路S只为收信方向提供信号码元定时的场合,此电路上的信号为发信方向提供信号码元定时信息。此电路的“接通”与“断开”状态的持续时间大致相等。但是,在突发式等时操作的情况下,“断开”状态的持续时间,按接口有关规程特性的规定可延长到等于“接通”状态的标称持续时间的奇数倍。DTE应在电路T—“发信”上送一个二进制信号和在电路C一一“控制”上送状态信号。电路状态的转移发生在此电路由“断开”向“接通”转移的时刻。注:DCE对此电路的使用和终接属于国内问题。附加说明:
本标准由中华人民共和国邮电部提出。本标准由邮电部数据通信技术研究所技术归口。本标准由邮电部数据通信技术研究所起草。本标准主要起草人钟嘉强、陈锦章、贺仁栋、李松。5
