FZ/T 60039-2013.
1范围
FZ/T 60039规定了测定膜结构用涂层织物(以下简称膜材)餘层剩离强力的方法。
FZ/T 60039适用于以合成纤维或玻璃纤维织物为基布,经浸渍.徐层或层压工艺在基布表面覆盖聚合物连续层,作为膜结构建筑用的涂层织物。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不住8期的引用文件,其最新版本(包括所有的修改单)适用于本文件.
GB/T 6529纺织晶调湿和试验用标准大气
3术语和定义
下列术语和定义适用于本文件。
3.1剿高强力peeling strength
使基布与连续聚合物层分离所需要的力。
[FZ/T 01010- -2012 ,定义3.1]
3.2完全剥高cating to fabric peel
涂层剥离时无龄层碎片残留在基布上的一种剥离状态。
[FZ/T 01010- 2012 ,定义3. 2]
3.3不完全剩离partial film tear
涂层剥高时部分薄膜撕裂,有残留碎片仍粘附在基布上的-种剩离状态。
[FZ/T 01010- -2012 ,定义3.3]
3.4 分层利离coating or film dalamination
多层涂层有一层或儿层薄膜残留在基布上的- -种剥离状态。
[FZ/T 01010-2012 ,定义3. 4]
4试验原理
在规定条件下,以恒定速度将试样涂层与基布剥离.-段长度,记录试样剥离过程中的刺离曲线,以此计算试样的利离强力。
5仪器

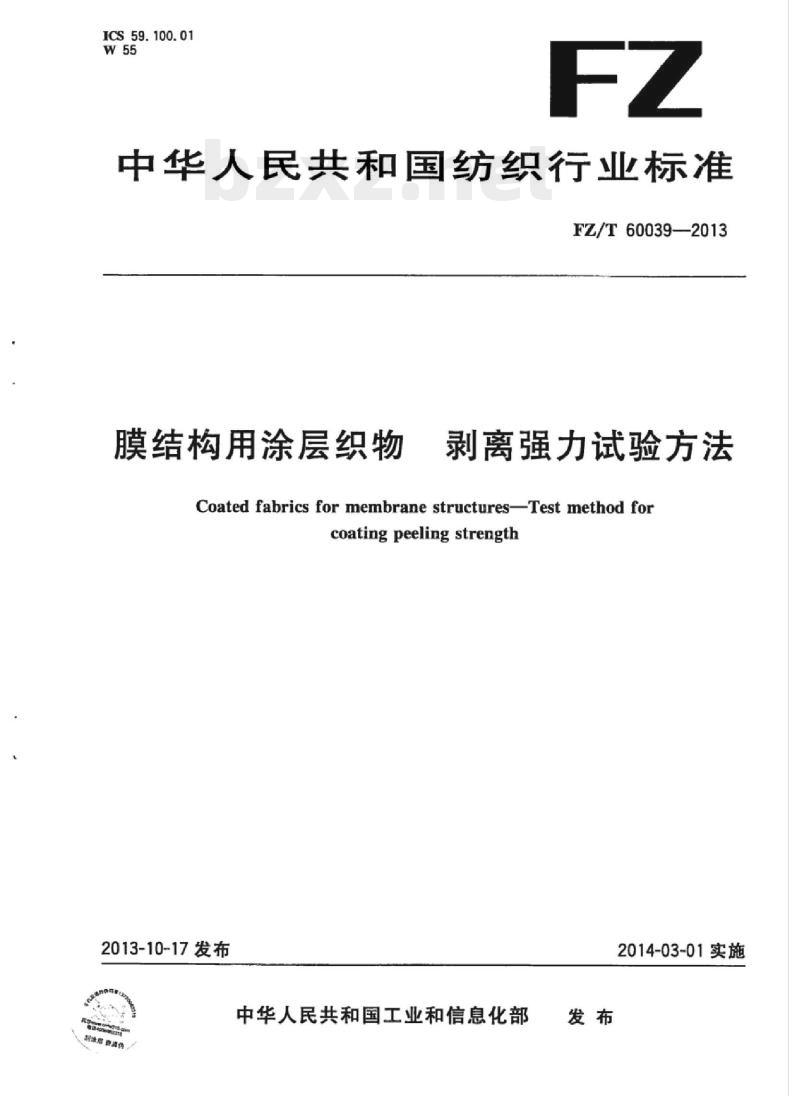

ICS59.100.01
中华人民共和国纺织行业标准
FZ/T60039—2013
膜结构用涂层织物
剥离强力试验方法
Coated fabrics for membrane structuresTest method forcoatingpeelingstrength
2013-10-17发布
中华人民共和国工业和信息化部发布
2014-03-01实施

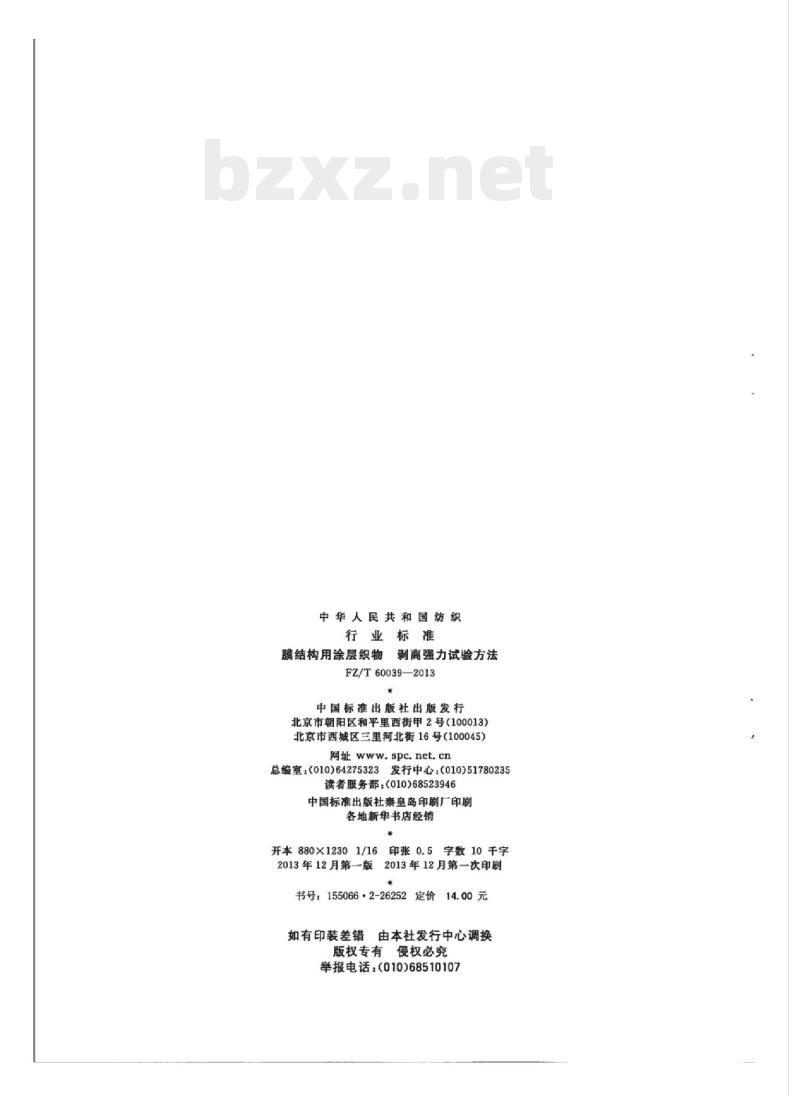

中华人民共和国纺织
行业标准
膜结构用涂层织物
剥离强力试验方法
FZ/T60039—2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址spe.net.cn
总编室：（010)64275323
发行中心：(010)51780235
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印剧各地新华书店经销
开本880X12301/16
印张0.5字数10千字
2013年12月第一版
2013年12月第一次印刷
书号：155066·2-26252
定价14.00元
由本社发行中心调换
如有印装差错
版权专有侵权必究bzxz.net
举报电话：（010)68510107

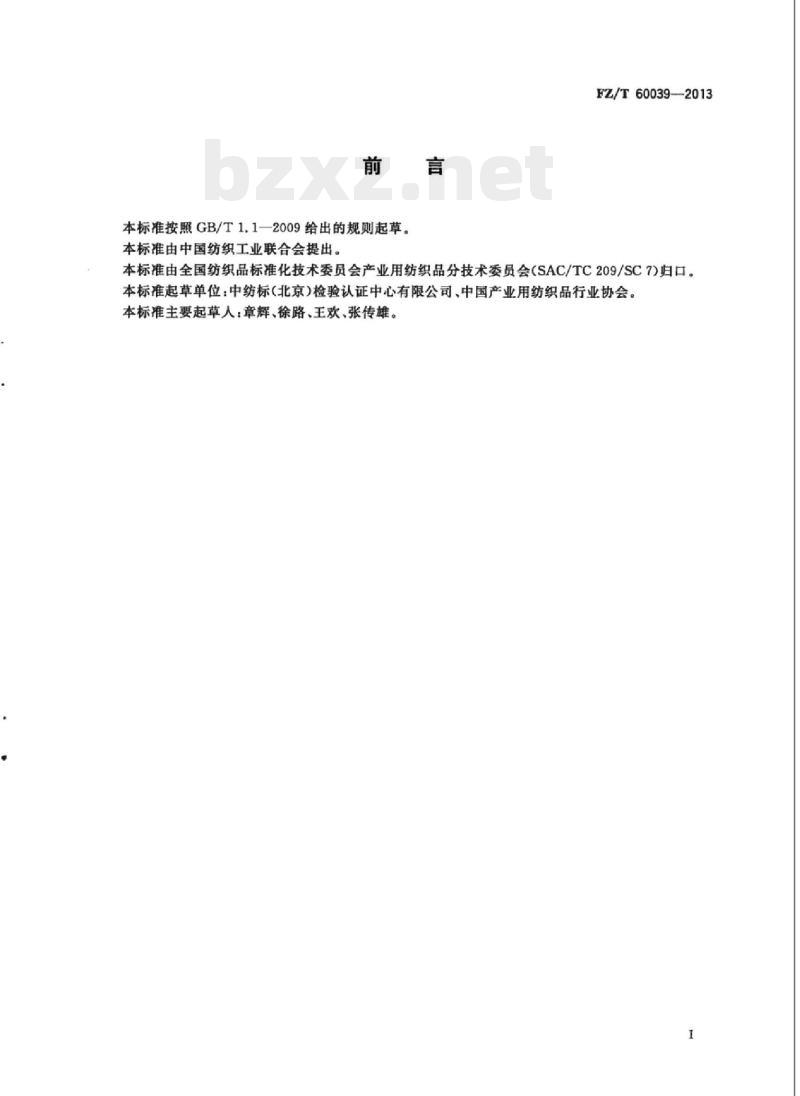

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T60039-2013
本标准由全国纺织品标准化技术委员会产业用纺织品分技术委员会（SAC/TC209/SC7)归口。本标准起草单位：中纺标（北京）检验认证中心有限公司、中国产业用纺织品行业协会本标准主要起草人：章辉、徐路、王欢、张传雄。I
1范围
膜结构用涂层织物
剥离强力试验方法
本标准规定了测定膜结构用涂层织物（以下简称膜材)涂层剥离强力的方法。FZ/T60039—2013
本标准适用于以合成纤维或玻璃纤维织物为基布，经浸渍、涂层或层压工艺在基布表面覆盖聚合物连续层，作为膜结构建筑用的涂层织物。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6529纺织品调湿和试验用标准大气3术语和定义
下列术语和定义适用于本文件。3.1
剥离强力peeling strength
使基布与连续聚合物层分离所需要的力。[FZ/T01010—2012，定义3.1]
完全剥离coatingtofabricpeel
涂层剥离时无涂层碎片残留在基布上的一种剥离状态。［FZ/T01010—2012，定义3.2]
不完全剥离partial film tear
涂层剥离时部分薄膜撕裂，有残留碎片仍粘附在基布上的一种剥离状态。[FZ/T01010—2012，定义3.3]】3.4
分层剥离coating or film dalamination多层涂层有一层或几层薄膜残留在基布上的一种剥离状态。[FZ/T01010—2012，定义3.4]
4试验原理
在规定条件下，以恒定速度将试样涂层与基布剥离一段长度，记录试样剥离过程中的剥离曲线，以此计算试样的剥离强力。
5仪器
5.1等速伸长试验仪(CRE)）
具有指示或记录加于试样上的拉力以及伸长的装置。在仪器满量程的任意点，指示或记录拉力的1
FZ/T60039—2013
误差不超过土1%，指示或记录夹钳间距的误差不超过士1mm。恒定伸长速率精度为士10%，如果以数据采集电路和软件获得力和伸长数值，则数据采集的频率不小于8次/s。5.2夹持器
夹持器应满足以下条件：
一夹钳的中心点应处于拉力轴线上，夹持线应与拉力方向垂直；一夹钳宽度应足够夹持整个试样的宽度，且在试验过程中应保证试样不滑移或破损。6试样制备
6.1在样品的经、纬向分别裁取宽为60mm、长不小于200mm的矩形试样各至少10块，试样距布边至少150mm。裁剪时要确保试样长度方向两侧边与纱线平行，且同一方向的试样不能裁取相同的经纱或纬纱。
6.2在同一方向选择两块试样，距试样头端大于10mm处将其测试面沿长度方向按以下方式进行面对面焊接，焊接长度为100mm，焊接方式不能影响膜材的剥离强力：a）对于表面涂层能焊接的膜材，可直接进行焊接，如PVC涂层。b）对于表面涂层不能焊接的膜材，可先对膜材表面打磨后再进行焊接，如PVDF涂层：或在两块膜材表面放置氟化乙丙烯（FEP)薄膜条，如PTFE涂层。注：在对膜材进行焊接时，要保证膜材表面清洁。6.3取中间部位将其修剪至宽度为（50土0.5)mm，裁剪时要尽量保证试样长度方向两侧边与纱线平行。
6.4在试样未焊接部分沿焊接线处，可借助金属刀片仔细地割穿涂层至基布呈完全剥离面（注意不要伤及基布），并沿长度方向预先剥离10mm，以防止焊接处涂层积聚而产生应力集中而影响剥离。6.5制备经、纬向各5个组合试样，组合试样制备步骤如图1所示。60mm
4>10mm
焊接区
图1组合试样制备步
6.6按GB/T6529规定的标准大气调湿和试验。90mm
注：如果能从结构和高聚物类型均相同的产品得到证明，试验结果不受温度和相对湿度的影响，可不在标准大气下进行调湿和试验。该信息需在报告中说明。2
7试验程序
7.1调整拉伸试验仪，使其拉伸速度为100mm/min。FZ/T60039—2013
7.2调整夹持器的隔距至50mm，并使两夹持器的夹持面处于剥离强力轴线的同一平面上，以保证剥离时试样不发生扭曲现象。
7.3将组合试样待剥开自由端分别夹持在夹持器中，牵引夹持器夹持剥离试样，静止夹持器夹持被剥离试样，如图2所示。
7.4启动拉伸试验仪进行剥离试验，将组合试样持续剥离至分开，并记录剥离过程中的剥离曲线。牵引夹持器、
静止来持器
图2组合试样剥离示意图
8试验结果的计算和表示
8.1对于完全剥离，记录每个组合试样剥离曲线上位移20mm以后区域内的中值（见图3），计算样品经、纬向各5个组合试样中值的平均值，作为每个方向的剥离强力，结果保留至小数点后一位，单位为牛顿(N)。
FZ/T60039-2013
位移/mm
最大值
图3组合试样剥离曲线
最小值
8.2对于不完全剥离和分层剥离，记录每个组合试样剥离状态类型，并在试验报告中注明。8.3对于焊接面剥离，需重新制备组合试样进行试验，按8.1计算样品每个方向的剥离强力。8.4完全剥离、不完全剥离、正常剥离和焊接面剥离都存在时，当有3个或以上组合试样为完全剥离，宜补充规定数量的组合试样进行试验后，按8.1计算样品每个方向的剥离强力；当完全剥离的组合试样低于3个时，则记录每个组合试样剥离状态类型。9试验报告
试验报告应包括以下内容：
本标准的编号。
b）试样的描述。
c）试验用标准大气。
试验条件(如试验拉伸速度、隔距)。d)
组合试样制备方法（如焊接方法，组合试样尺寸）e
组合试样剥离状态类型（如完全剥离、不完全剥离、分层剥离等）。fo
试样数量、试验结果。如需要，给出组合试样的剥离曲线。g
试验结果的计算方法。
任何偏离本标准的细节和试验中的异常现象。版权专有侵权必究
