SY/T 6844—2021
基本信息
标准号： SY/T 6844—2021
中文名称：微电阻率成像测井仪
标准类别：石油天然气行业标准(SY)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：4397009
标准分类号
关联标准
出版信息
相关单位信息
标准简介
SY/T 6844—2021.
1范围
SY/T 6844规定了微电阻率成像测井仪（以下简称“仪器”)的原理与组成、要求、试验方法、检验规则及标志、包装运输和贮存。
SY/T 6844适用于微电阻率成像测井仪的设计、制造、检验和质量评价。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件v不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志
GB/T 6587电子测量仪器通用规范
GB/T 13384机电产品包装通用技术条件GB 50611电子工程防静电设计规范
sY/T 5102—2016石油勘探开发仪器基本环境试验方法sY/T 5132 石油测井原始资料质量规范
3术语和定义
本文件没有需要界定的术语和定义。
4原理与组成及分类
4.1原理
由阵列电极极板和推靠器杆系组成发射电极，发射聚焦电流流入地层，电流经过地层返回到仪器的回路电极，测量阵列电扣上的电流并适当处理，刻度为彩色或灰度图像来表征井壁附近地层微电阻率变化。以此识别裂缝并计算倾角、倾向、密度、孔隙度等裂缝定量参数，拾取地层层理、岩石粒度、地层结构和过井断层等，并可进一步识别出油层和水层。
4.2组成
仪器由推靠器、阵列电极极板、电子仪短节、绝缘短节（回路电极在极板体的仪器无绝缘短节)和刻度装置组成。
1范围
SY/T 6844规定了微电阻率成像测井仪（以下简称“仪器”)的原理与组成、要求、试验方法、检验规则及标志、包装运输和贮存。
SY/T 6844适用于微电阻率成像测井仪的设计、制造、检验和质量评价。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件v不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 191 包装储运图示标志
GB/T 6587电子测量仪器通用规范
GB/T 13384机电产品包装通用技术条件GB 50611电子工程防静电设计规范
sY/T 5102—2016石油勘探开发仪器基本环境试验方法sY/T 5132 石油测井原始资料质量规范
3术语和定义
本文件没有需要界定的术语和定义。
4原理与组成及分类
4.1原理
由阵列电极极板和推靠器杆系组成发射电极，发射聚焦电流流入地层，电流经过地层返回到仪器的回路电极，测量阵列电扣上的电流并适当处理，刻度为彩色或灰度图像来表征井壁附近地层微电阻率变化。以此识别裂缝并计算倾角、倾向、密度、孔隙度等裂缝定量参数，拾取地层层理、岩石粒度、地层结构和过井断层等，并可进一步识别出油层和水层。
4.2组成
仪器由推靠器、阵列电极极板、电子仪短节、绝缘短节（回路电极在极板体的仪器无绝缘短节)和刻度装置组成。
标准图片预览
标准内容

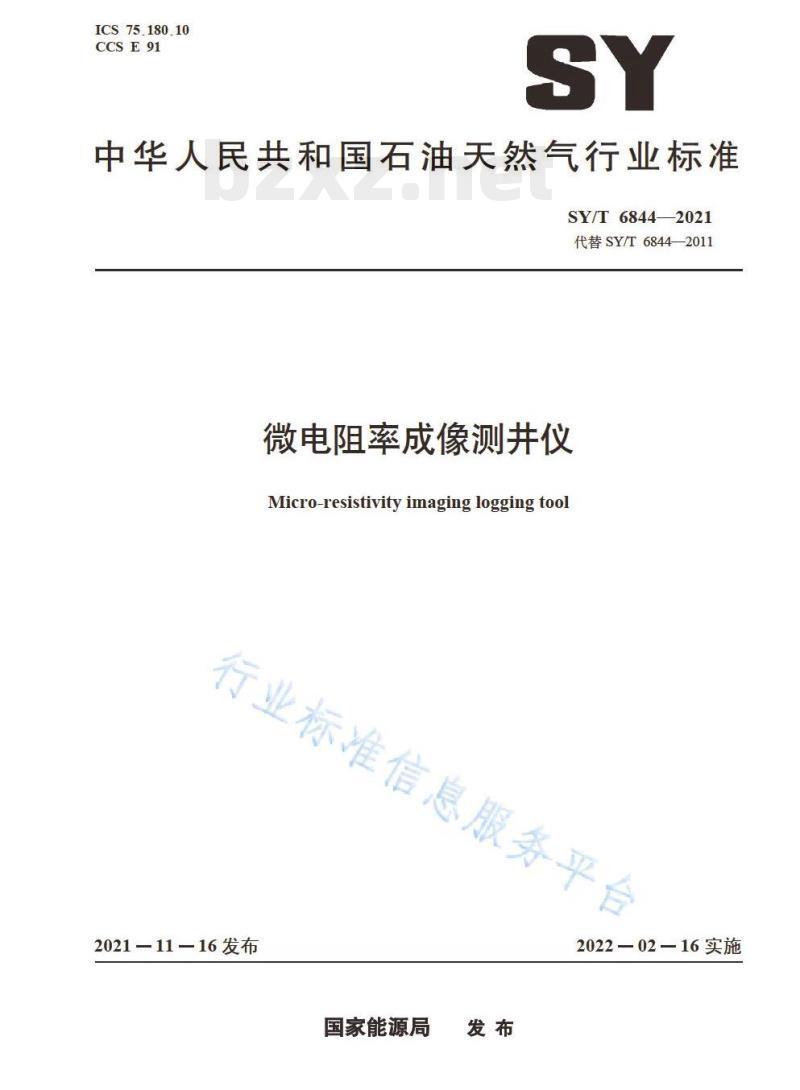

ICS75.180.10
CCSE91
中华人民共和国石油天然气行业标准SY/T68442021
代替SY/T6844—2011
微电阻率成像测并仪
Micro-resistivity imaging logging tool行业标准信息服务平台
2021—11—16发布
国家能源局
2022—02—16实施
行业标准信息服务平台

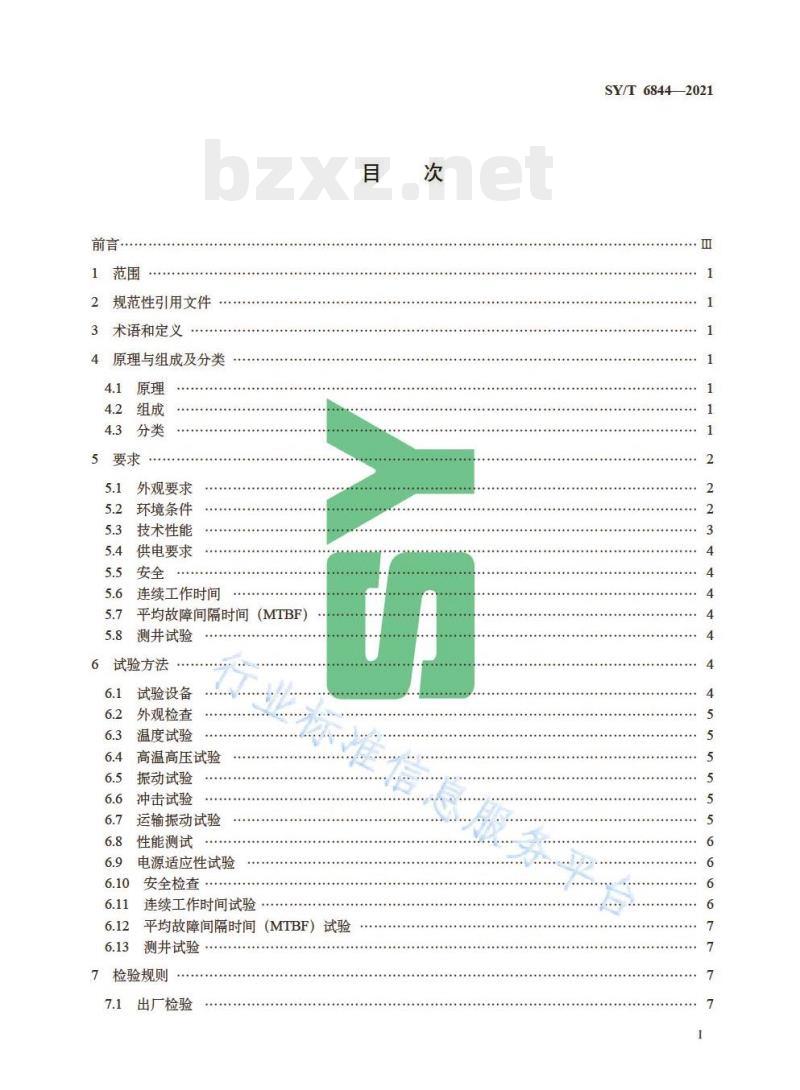

1范围
规范性引用文件
3术语和定义
原理与组成及分类
外观要求
环境条件
技术性能
供电要求
连续工作时间
平均故障间隔时间（MTBF)
测并试验
试验方法
试验设备
外观检查
温度试验
高温高压试验
振动试验
冲击试验
运输振动试验
性能测试
电源适应性试验
安全检查
连续工作时间试验
平均故障间隔时间（MTBF）试验测并试验
检验规则
出厂检验
SY/T68442021
SY/T68442021

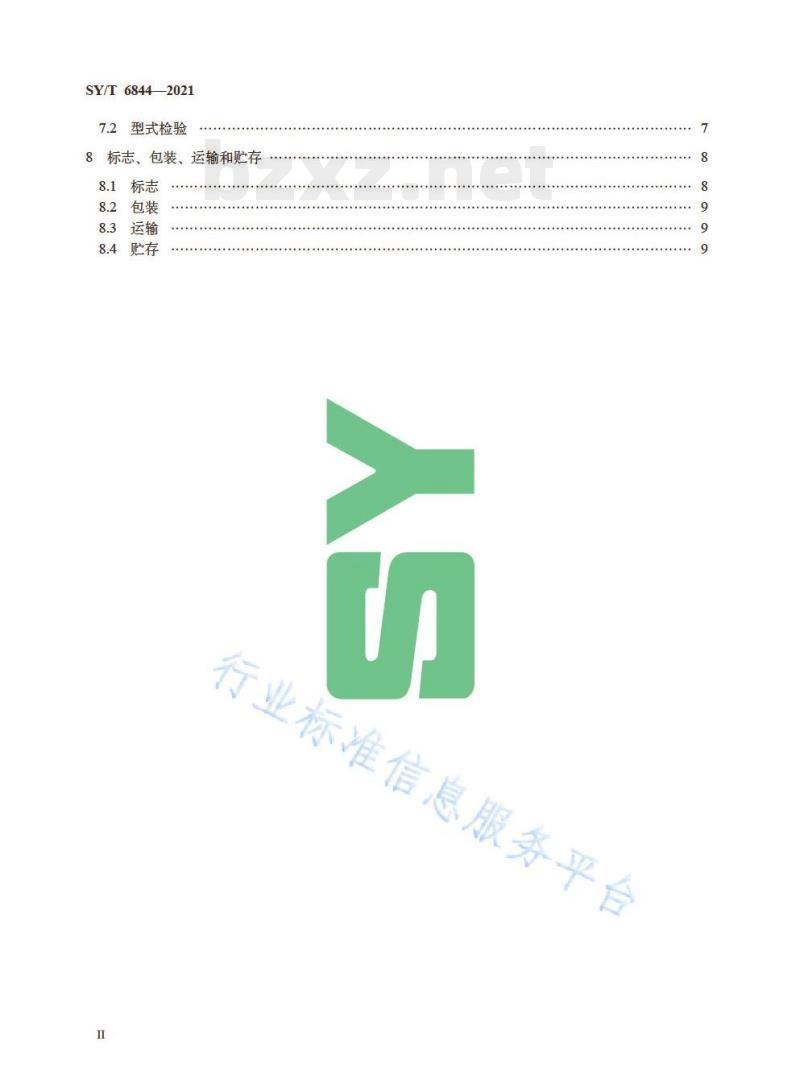

型式检验
8标志、包装、运输和贮存
行业标准信息服务平台
SY/T 68442021

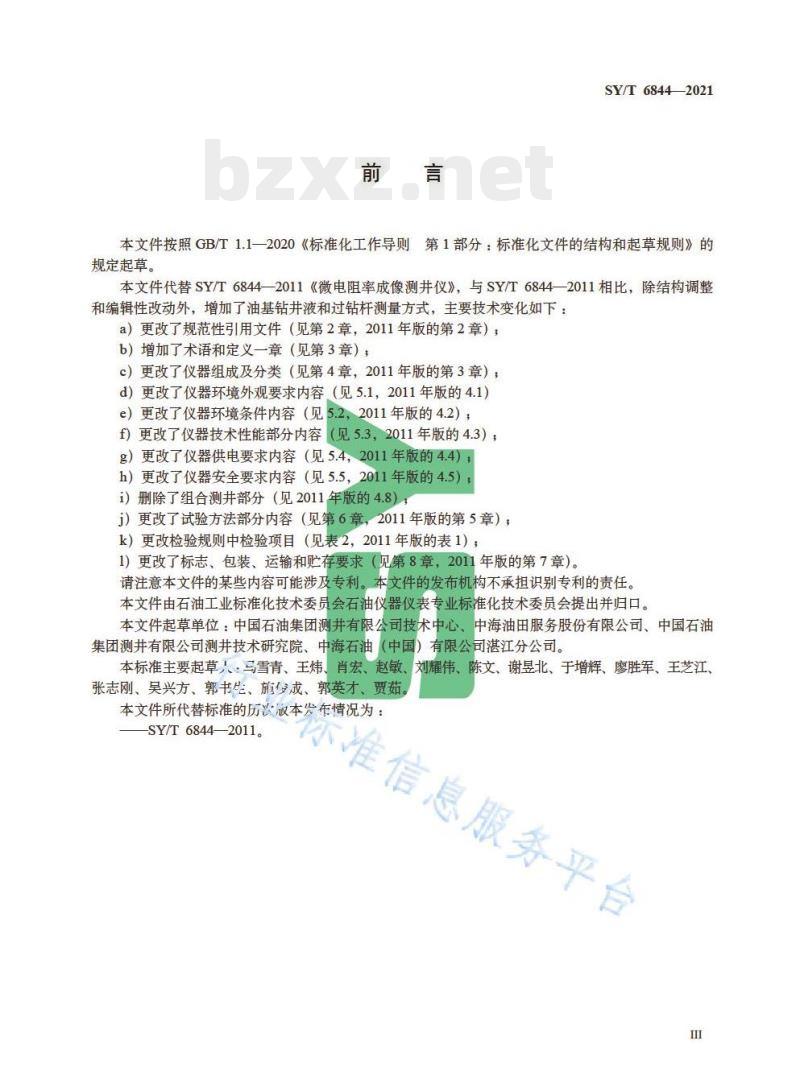

本文件按照GB/T1.1-一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替SY/T6844—-2011《微电阻率成像测井仪》，与SY/T6844—2011相比，除结构调整和编辑性改动外，增加了油基钻井液和过钻杆测量方式，主要技术变化如下：a）更改了规范性引用文件（见第2章，2011年版的第2章）；b）增加了术语和定义一章（见第3章），c）更改了仪器组成及分类（见第4章，2011年版的第3章）：d）更改了仪器环境外观要求内容（见5.1，2011年版的4.1）e）更改了仪器环境条件内容（见5.2，2011年版的4.2）；f）更改了仪器技术性能部分内容（见5.3，2011年版的4.3）；g）更改了仪器供电要求内容（见5.4，2011年版的4.4）；h）更改了仪器安全要求内容（见5.5，2011年版的4.5）i）删除了组合测井部分（见2011年版的4.8）j）更改了试验方法部分内容（见第6章，2011年版的第5章）；k）更改检验规则中检验项目（见表2，2011年版的表1）；1）更改了标志、包装、运输和贮存要求（见第8章，2011年版的第7章）。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由石油工业标准化技术委员会石油仪器仪表专业标准化技术委员会提出并归口。本文件起草单位：中国石油集团测井有限公司技术中心、中海油田服务股份有限公司、中国石油集团测井有限公司测井技术研究院、中海石油（中国）有限公司湛江分公司。本标准主要起草六、马雪青、王炜、肖宏、赵敏、刘耀伟、陈文、谢昱北、于增辉、廖胜军、王芝江、张志刚、吴兴方、郭书生、施成、郭英才、贾茹。际准信息服务平台
本文件所代替标准的历收版本发年情况为：SY/T 68442011。
行业标准信息服务平台
1范围
微电阻率成像测并仪
SY/T 68442021
本文件规定了微电阻率成像测井仪（以下简称“仪器”）的原理与组成、要求、试验方法、检验规则及标志、包装运输和存。
本文件适用于微电阻率成像测并仪的设计、制造、检验和质量评价。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191
GB/T6587
包装储运图示标志
电子测量仪器通用规范
GB/T13384木
机电产品包装通用技术条件
GB50611
电子工程防静电设计规范
SY/T5102—2016石油勘探开发仪器基本环境试验方法SY/T5132
3术语和定义
石油测井原始资料质量规范
业标准信
本文件没有需要界定的术语和定义。4原理与组成及分类
4.1原理
由阵列电极极板和推靠器杆系组成发射电极，发射卖电流流人地层，电流经过地层返回到仪器的回路电极，测量阵列电扣上的电流并适当处理，刻为彩包无度图像来表征井壁附近地层微电阻率变化。以此识别裂缝并计算倾角、倾向、密度、孔隙度等定量数，拾取地层层理、岩石粒度、地层结构和过井断层等，并可进一步识别出油层和水层。4.2组成
仪器由推靠器、阵列电极极板、电子仪短节、绝缘短节（回路电极在极板体的仪器无绝缘短节）和刻度装置组成。
4.3分类
仪器按作业方式分为电缆型与过钻杆型，每类又包含水基仪器和油基仪器。1
SY/T6844-2021
5要求
5.1外观要求
仪器外壳应无腐蚀，表面光洁，产品编码标志清晰、正确。5.1.1
外壳与接头密封良好，外壳螺纹应无毛刺，并配有堵头和护帽5.1.3探头外壳应无划痕、裂纹及渗油现象。环境条件
工作温度及压力
工作温度及最大承受压力见表1。表1温度、压力指标
环境条件
工作温度
（最高温度持续工作时间》2h）最大承受压力
5.2.2振动
振动要求：
水基仪器
-20～+155
a）频率范围：5Hz~150Hz~5Hz；b）振动加速度：29.m/s
c）扫频速率：loct/min：
电缆型
油基仪器
-20~+175bzxZ.net
-20～+205
过钻杆型
水基仪器
-20～+150
油基仪器
-20~+150
标准信息服务平台
d）振动时间：不少于30min
5.2.3冲击
冲击要求：
a）冲击加速度：980m/s2；
b）脉冲持续时间：11ms±1ms；c）冲击次数：轴向一次；
d）波形：半正弦波。
5.2.4运输振动
运输振动要求：
a）振动频率：5Hz、10Hz、20Hz、30Hz可选；b）振动加速度：9.8m/s2
c）持续时间：30min。
5.3技术性能
5.3.1电阻率
电阻率测量范围如下。
a）电缆型：
SY/T 68442021
1）水基仪器：0.2Qm~5000Qm，在钻井液电阻率范围0.02Qm~50Qm，并眼直径范围160mm~530mm时，
2）油基仪器：0.2Qm～10000Qm，在钻井液电阻率为非导电钻井液，井眼直径范围140mm~406mm时。
b过钻杆型：
1）水基仪器：0.2Qm~5000Qm，在钻井液电阻率范围0.02Q?m~50Qm，并眼直径范围140mm~254mm时，
2）油基仪器：0.2Qm~2000Qm，在钻井液电阻率为非导电钻井液，井眼直径范围140mm~254mm时。
5.3.2测井图像覆盖率
测井图像覆盖率为：
a）电缆型：不低于60%，在203mm井眼时；b）过钻杆型：不低于50%，在152mm井眼时。5.3.3分辨率
分辨率分为：
a）电缆型：不低于5mm；
b）过钻杆型：不低于5mm。
5.3.4井径
学管的原务平
并径测量范围如下
a）电缆型：
1）水基仪器：127mm~530mmm，差±5%；2）油基仪器：140mm~406mm，差±5%b）过钻杆型：
2）油基仪器：76mm~254mm，误差±5%。5.3.5测斜参数
测斜参数范围：
a）并斜范围：0°～90°，误差±0.2°，在井斜大于3°时，b）方位范围：0°～360°，误差±2°，在井斜大于3°时。5.3.6测井速度
最大测井速度。
SY/T 68442021
a）电缆型：
1）水基仪器：225m/h
2）油基仪器：360m/h。
b）过钻杆型：
1）水基仪器：540m/h，
2）油基仪器：360m/h。
5.4供电要求
5.4.1交流供电：220V±22V，频率50Hz±2Hz，180V±18V，频率60Hz±2Hz，110V±11V，频率60Hz土2Hz，最大供电电流1.5A。5.4.2直流供电：65V~75V，最大供电电流1.5A。5.4.3辅助交流供电：交流电压115V±10V，频率50Hz土2Hz，最大供电电流2A。5.4.4辅助直流供电：电压115V土10V，最大供电电流2A。5.5安全
仪器各部位均不应有漏电现象。5.5.2
仪器绝缘要求：绝缘短节上下体之间绝缘电阻大于100MQ，仪器电源与外壳间的绝缘电阻大于100MQ。
5.5.3抗静电强度：电子仪短节供电线路与外壳间能经受1250V（有效值），历时1min的抗电强度试验，不应有击穿和飞弧现象。
5.5.4防静电：仪器工作环境防静电措施应符合GB50611的要求。5.6连续工作时间
连续工作时间不低于24h。
平均故障间隔时间（MTBF）
平均故障间隔时间MTEF）不低于400h5.8测井试验
信息服务平台
仪器在试验并或生产并中进行测井试验。测并咨料质量应符合SY/T5132的要求。6试验方法
【试验设备
主要包括：
兆欧表（直流500V），准确度5级：稳压电源（0kV～3kV，50Hz）；地面系统或测试台架（专用）；测斜仪校验台，分辨率0.018°，准确度0.05°，信号源负载模拟器，误差1%；
极板电扣测试盒，误差1%；
并径刻度环，误差1%，
SY/T6844-2021
环境试验设备（温度试验箱、振动试验台、冲击试验台、高温高压试验装置、模拟运输振动试验台)。
6.2外观检查
仪器经规定的测试和环境试验后，用手感目测法检查外观质量应符合5.1的要求。6.3温度试验
试验方法如下。
a）将仪器电子仪短节放在温度试验箱内，推靠器放在试验箱外，按照要求连接好仪器。b）配接地面系统或测试台架，仪器加电处于测状态，工作正常，c）仪器正常运行30min后，给仪器逐渐加温至仪器设计的最高工作温度，并在最高工作温度恒温2h，记录温度试验全过程测量数据，仪器工作温度应符合5.2.1的要求。试验后，仪器应能正常工作。
6.4高温高压试验
按SY/T5102—2016第7章规定的方法进行试验。a）仪器推靠器装配好极板过线和极板体（极板内不装电子线路）后，放人高温高压试验装置升温升压至仪器设计的最高工作温度和最大承受压力，恒温恒压时间不小于30min，然后降温、泄压。试验结束后，检查极板过线对仪器外壳绝缘要求大于50MQ，极板电扣对极板体绝缘大于50MQ。仪器绝缘短节按照推靠器试验方法进行试验，上下体之间绝缘大于50MQ，仪器压力和温度指标符合5.2.1的要求。b）电子仪短节外钢管进行高温高压试验。试验完成后，仪器外壳应无泄漏和变形，压力和温度指标符合5.2.1的要求。
6.5振动试验
按SY/T5102—2016第3章规定的方法进行试验。a）试验前，检查仪器外和性。
b）将仪器固定在振动试验台上不通电，按5.2.2规定的参数进行试验。）试验结束后，检查仪器外观和测试仪性能，仪器应工作正常，6.6冲击试验
按SY/T5102—2016第14章规定的方法进行试验。 获及糖果指在健夜糖尿点;葡提发治程础、 仅糖胞工作正常。平，a）将仪器固定在冲击试验台上，不通电，按5.2.3规定的参变进行验。6.7运输振动试验
按GB/T6587规定的方法进行试验。a）试验前，检查下并仪器外观和性能。台
b）将仪器固定在运输振动试验台上，不通电，按5.2.4规定的参数进行试验。c）试验结束后，检查仪器外观和测试仪器性能，仪器应工作正常。5
SY/T6844-2021
6.8性能测试
电阻率测试
仪器按照要求连接好，外接信号源负载模拟器，极板加上极板电扣测试盒，仪器加电，输入信号，测量每个电扣电阻率值，测量结果应符合5.3.1的要求。6.8.2测井图像覆盖率测试
测量极板电极横向占有长度，极板电极横向占有长度乘以极板个数除以井眼周长，结果应符合5.3.2的要求。
6.8.3分辨率测试
在用不同岩性制作的各种空间图形（空间图形可以包括三角形、圆形等基本几何图形）、文字与分辨率指标对应宽度裂缝结构，并包含不同走向的地球物理模型中进行分辨率测试，仪器的测量图形应边缘清晰，不同走向的裂缝都可以良好识别，结果应符合5.3.3的要求。6.8.4并径测试
仪器按照要求连接好，工作正常后，推靠器极板处加井径刻度环，刻度井径并记录，将刻度值加载测并软件中，重新加刻度环校验，并径测量值与实际刻度环值比较，仪器井径应符合5.3.4的要求。
6.8.5测斜测试
将安装测斜探头的电子仪短节放置在测斜仪校验台上固定好，按照要求连接仪器，地面系统选择测井工作状态，转动校验台，使电子仪处于检验角度设定位置，记录相应的井斜、井斜方位、相对方位角，与仪器测量值比较，结果应符合5.3.5的要求。准信限司
6.9电源适应性试验
按GB/T6587规定的方法进行试验连接仪器与地面系统或测试台架，将供电电压和频率按5.4的规定进行试验，并各自保持15min，6.10安全检查
安全检查要求如下：
a）用试电笔检查仪器各部位，结果应符合5.5.1的规定b）用兆欧表测量绝缘短节上下和电源与外壳间绝缘，结果应待合52的规定；c）在室内常温条件下，用稳压电源检查供电线路与外壳间的抗静电强度，结应符合5.5.3的规定；d）防静电检测结果应符合5.5.4的规定。6.11连续工作时间试验
仪器经调试检测正常后，按5.6规定的时间进行试验。每隔2h重复6.8.1～6.8.4的步骤并记录数据，试验结束后，仪器应工作正常。6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
