SY/T 7656—2021.
1范围
SY/T 7656规定了石油天然气钻采设备海洋钻井隔水管张紧系统的类型、规格和型号、配套组成、技术要求、试验项目及检验规则、标志、包装、运输与贮存的要求。
SY/T 7656适用于钢丝绳式海洋钻井隔水管张紧系统和液缸直驱式海洋钻井隔水管张紧系统的设计、制造和试验。
注:本文件中的“海洋钻井隔水管张紧系统”简称为“张紧系统”。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件﹔不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 150(所有部分)压力容器GB/T 3639冷拔或冷轧精密无缝钢管
GB/T 3766液压传动系统及其元件的通用规则和安全要求GB3836(所有部分)爆炸性环境
GB/T 7932气动对系统及其元件的一般规则和安全要求GB/T7935液压元件通用技术条件
GB/T 8163输送流体用无缝钢管
GB/T 14039液压传动油液固体颗粒污染等级代号GB/T 14976流体输送用不锈钢无缝钢管
GB/T 17489液压颗粒污染分析从工作系统管路中提取液样GB/T 31065钻井平台张紧器用耐火软管及软管组合件
GB/T 33596船舶电气装置船用和海上设施用电力、控制、仪表和通信电缆绝缘和护套材料GB/T 35146石油天然气工业海上钻井和修井设备
JB/T 10205液压缸
sY/T 5170石油天然气工业用钢丝绳
sY/T 6671石油设施电气设备场所Ⅰ级0区、1区和2区的分类推荐作法

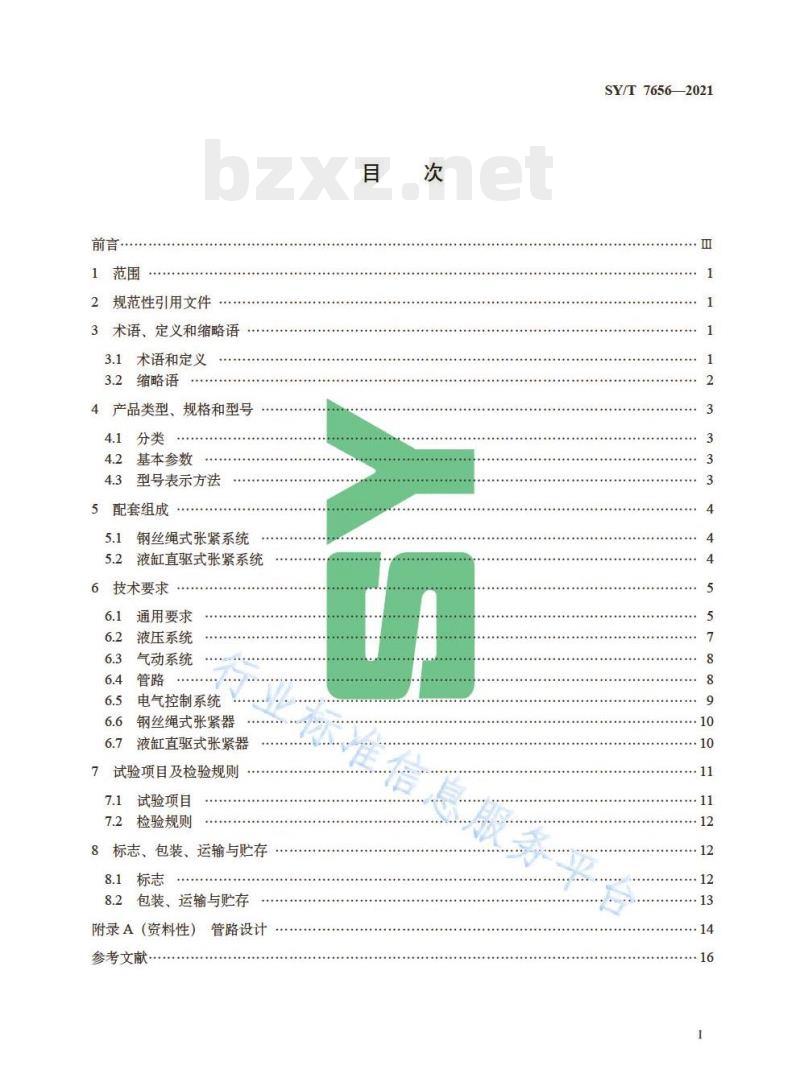

3术语、定义和缩略语
3.1术语和定义
1范围
SY/T 7656规定了石油天然气钻采设备海洋钻井隔水管张紧系统的类型、规格和型号、配套组成、技术要求、试验项目及检验规则、标志、包装、运输与贮存的要求。
SY/T 7656适用于钢丝绳式海洋钻井隔水管张紧系统和液缸直驱式海洋钻井隔水管张紧系统的设计、制造和试验。
注:本文件中的“海洋钻井隔水管张紧系统”简称为“张紧系统”。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件﹔不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 150(所有部分)压力容器GB/T 3639冷拔或冷轧精密无缝钢管
GB/T 3766液压传动系统及其元件的通用规则和安全要求GB3836(所有部分)爆炸性环境
GB/T 7932气动对系统及其元件的一般规则和安全要求GB/T7935液压元件通用技术条件
GB/T 8163输送流体用无缝钢管
GB/T 14039液压传动油液固体颗粒污染等级代号GB/T 14976流体输送用不锈钢无缝钢管
GB/T 17489液压颗粒污染分析从工作系统管路中提取液样GB/T 31065钻井平台张紧器用耐火软管及软管组合件
GB/T 33596船舶电气装置船用和海上设施用电力、控制、仪表和通信电缆绝缘和护套材料GB/T 35146石油天然气工业海上钻井和修井设备
JB/T 10205液压缸
sY/T 5170石油天然气工业用钢丝绳
sY/T 6671石油设施电气设备场所Ⅰ级0区、1区和2区的分类推荐作法
3术语、定义和缩略语
3.1术语和定义
标准图片预览
标准内容
ICS75.180.10
CCSE92

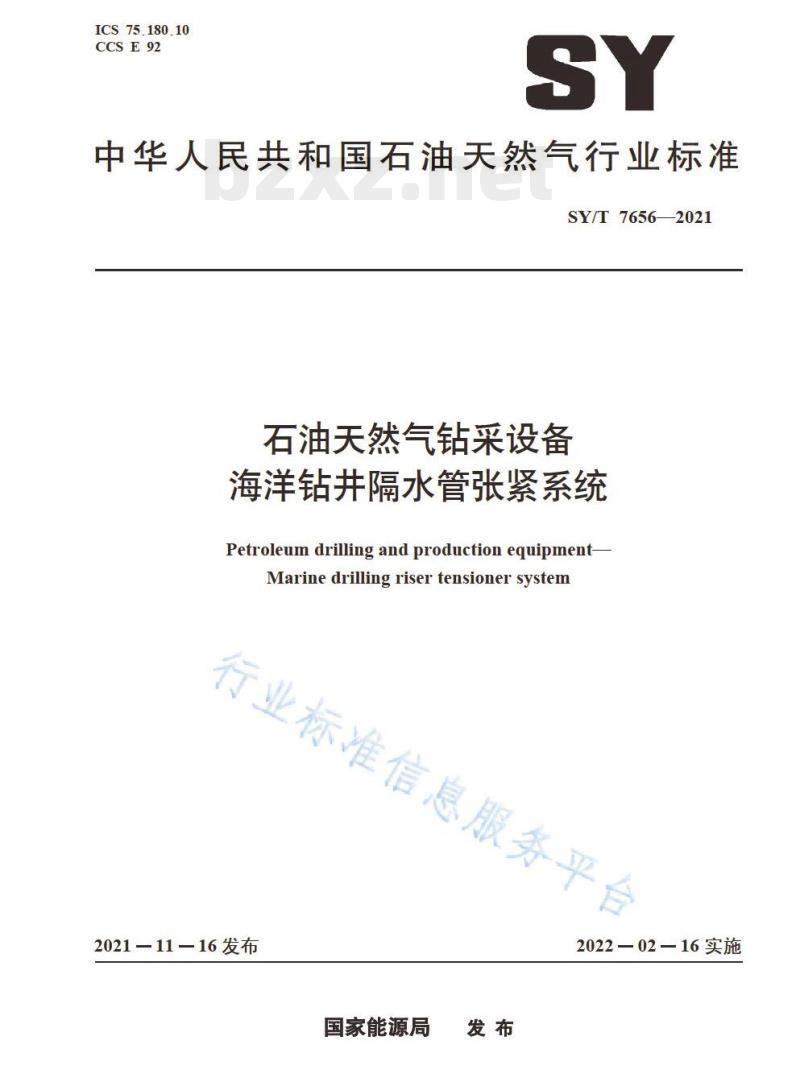

中华人民共和国石油天然气行业标准SY/T76562021
石油天然气钻采设备
海洋钻井隔水管张紧系统
Petroleum drilling and production eguipmentMarine drilling riser tensioner system行业标准信息服务平台
2021—11—16发布
国家能源局
2022—0216实施
行业标准信息服务平台
1范围
2规范性引用文件
3术语、定义和缩略语
3.1术语和定义
缩略语
4产品类型、规格和型号
基本参数
型号表示方法
5配套组成
钢丝绳式张紧系统
液缸直驱式张紧系统
6技术要求
通用要求
液压系统
气动系统
电气控制系统
钢丝绳式张紧器
液缸直驱式张紧器
7试验项目及检验规则
试验项目
检验规则
8标志、包装、运输与贮存
包装、运输与贮存
附录A（资料性）
参考文献·
管路设计
SY/T76562021
行业标准信息服务平台
SY/T76562021
本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。本文件起草单位：宝鸡石油机械有限责任公司、中海油田服务股份有限公司、西南石油大学、中油国家油气钻井装备工程技术研究中心有限公司、中国石油大学（华东）、中国船级社、四川宏华石油设备有限公司。
本文件主要起草人：李鹏、金学义、樊春明、李欢、王春春、刘启蒙、王洪川、阎永宏、王川、张彦廷、段明星、刘放。
行业标准信息服务平台
行业标准信息服务平台
1范围
石油天然气钻采设备
海洋钻井隔水管张紧系统
SY/T76562021
本文件规定了石油天然气钻采设备海洋钻井隔水管张紧系统的类型、规格和型号、配套组成、技术要求、试验项目及检验规则、标志、包装、运输与贮存的要求。本文件适用于钢丝绳式海洋钻井隔水管张紧系统和液缸直驱式海洋钻井隔水管张紧系统的设计制造和试验。
注：本文件中的“海洋钻井隔水管张紧系统”简称为“张紧系统”。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150（所有部分）压力容器
GB/T3639冷拔或冷轧精密无缝钢管GB/T3766液压传动系统及其元件的通用规则和安全要求GB3836（所有部分）爆炸性环境气动对系统及其元件的一般规则和安全要求GB/T7932
GB/T7935
GB/T8163
GB/T14039
GB/T14976
GB/T17489
GB/T31065
GB/T33596
GB/T35146
液压元件通用技术条件
输送流体用无缝钢管
液压传动油液固体颗粒污染等级代号流体输送用不锈菊无缝钢管
液压颗粒污染分析从厂作系统管路中提取液样钻井平台张紧器用耐火软管及软管组合件船舶电气装置船用和海上设施用电控制、仪表和通信电缆绝缘和护套材料服务评
石油天然气工业海上钻井和修井设各中区、区和区的
JB/T10205
液压缸
SY/T5170
石油天然气工业用钢丝绳
SY/T6671
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。1
SY/T7656—2021
最大供给压力maximumsupplypressure在额定载荷下，受压缩载荷张紧系统液缸工作时伸出75%最大张紧冲程，或受拉伸载荷张紧系统液缸工作时伸出25%最大张紧冲程时，液缸的最大压力。3.1.2
最大压缩压力maximumcompressionpressure张紧系统正常工作时，液缸完全压缩或完全伸出内部所产生的最大压力。3.1.3
最大允许工作压力maximumallowableworkingpressure张紧系统工作时所允许承受的最大压力。3.1.4
张紧器额定张力
rated tension of single tensioner最大供给压力下对应的单个张紧器张力。3.1.5免费标准下载网bzxz
maximum
张紧器最大极限张力
tension limit of single tensioner最大压缩压力下对应的单个张紧器张力，3.1.6
Jmaximum tension limitof system系统最大极限张力
最大压缩压力下对应的张紧系统总张力3.1.7
抗反冲系统anti-recoil system由抗反冲阀组和抗反冲控制系统组成，用于避免隔水管及张力施加载体结构突然失效或应急解脱可能导致安全事故的系统。
偏离角fleetangle
连接在张紧环上的张紧系统钢丝绳或液压缸活塞杆与隔水管系统轴线之间的夹角。3.1.9
最小顶部张力mimimuntontersion通过张紧系统施加在隔水管系统质部，确保浮式钻井作业隔水管系统稳定和安全的最小张力。3.1.10
软管总成hoseassembly
液缸直驱式张紧系统中连接液缸和蓄能器流痛道的配软管及软管组合件。3.1.11
吨公里ton-kilometre
3.2缩略语
下列缩略语适用于本文件。
DAT：液缸直驱式张紧系统（direct一actingtension system）MTL：最大极限张力（maximumtensionlimit）WLT：钢丝绳式张紧系统（wirelinetensionsystem）2
4产品类型、规格和型号
4.1分类
按结构型式，张紧系统可分为钢丝绳式和液缸直驱式。基本参数
张紧系统的规格按系统最大极限张力划分。最大张紧行程和系统最大极限张力宜按照表1和表2的规定执行。钢丝绳式张紧系统基本参数
液缸数量
8/12/16
液缸数量
张紧器最大极限张力
kN (kip)
530(120)
890(200)
1100(250)
1250（280）
张紧器最大极限张力
kN(kip）
1780（400)
3340（750）
最大张紧行程
mm (ft)
SY/T76562021
系统最大极限张力
kN (kip)
4240（960）/6360（1440）/8480（1920）7120（1600）/10680（2400）/14240（3200）15240（50）
8800（2000）/13200（3000）/17600（4000）10000（2240）/15000（3360）/20000（4480）液缸直驱式张紧系统基本参数
最大张紧行程
mm (ft)
15240（50）
4450（1000）
亚标准
系统最大极限张力
kN (kip)
10680(2400)
20040（4500)
26700(6000)
的体合信
型号表示方法
O-□K/
最大张紧行程：以英尺（ft）为单位最大张紧行程，50ft可不标注载荷单位：千磅力
产品规格：以千磅力为单位的系统最大极限张力数值产品代号：WLT一钢丝绳式张紧系统；DAT一液缸直驱式张紧系统
图1，张紧系统型号的表示方法
示例1
系统最大极限张力1600kip，最大张紧行程50ft的钢丝绳式张紧系统表示为：WLT-1600K。示例2
系统最大极限张力4500kip，最大张紧行程55ft的液缸直驱式张紧系统表示为：DAT-4500K/55。3
SY/T7656—2021
5配套组成
5.1钢丝绳式张紧系统
钢丝绳式张紧系统主要由液压系统、气动系统、管路、电气控制系统、钢丝绳式张紧器等组成见图2。
业标准信息服务平台
标引序号说明：
一工作气瓶组（气动系统）
备用气瓶组（气动系统）：
一调压装置（气动系统）：
一空压机组（气动系统）；
一电气控制系统；
6——气体管路（管路）：
7——蓄能器（液压系统）；
8——抗反冲阀组；
9——补油装置（液压系统）：
钢丝绳式张紧器；
11——液压管路（管路）。
图2钢丝绳式张紧系统原理示意图5.2液缸直驱式张紧系统
液缸直驱式张紧系统主要由液压系统、气动系统、管路、电气控制系统、液缸直驱式张紧器等组成，见图3。
标引序号说明：
工作气瓶组（气动系统）；
备用气瓶组（气动系统）：
调压装置（气动系统）；
SY/T76562021
空压机组（气动系统）：
业标准信息服务平台
电气控制系统：
气体管路（管路）
一蓄能器（液压系统）
抗反冲阀组；
液压管路（管路）：
一软管总成：
一液缸直驱式张紧器；
补油装置（液压系统）。
注：滑移装置在本文件中不涉及。图3液缸直驱式张紧系统原理示意6技术要求
通用要求
6.1.1一般要求
所有的连接件和紧固件应采取防松措施。6.1.1.1
SY/T7656—2021
6.1.1.2张紧系统的设计应能保证在对称一组张紧器失效或维护的情况下，其余张紧器能为隔水管系统提供所需要的最小顶部张力。6.1.1.3张紧系统在最大偏离角下应满足隔水管系统最小顶部张力需求。6.1.2安全防护
6.1.2.1张紧系统应配置抗反冲系统或同等功能装置。6.1.2.2液压系统的蓄能器和气动系统的调压装置、气瓶组等承压设备应设置自排式安全阀。6.1.2.3暴露于腐蚀环境的零部件应采取防护措施，宜采用涂漆、浸镀处理或其他方式，满足在潮湿、盐雾环境下的防腐要求。
6.1.3张力一冲程曲线
6.1.3.1产品文件应提供张紧系统全冲程范围内的张力一冲程曲线，曲线应包含但不限于在25%50%、75%及100%供给压力下对应的关系曲线，见图4。受压载荷液缸冲程百分比，%
最大极限张力
额定张力
行业标准信
理在愿服务平台
标引序号说明：
1——25%供给压力曲线；
2——50%供给压力曲线；
3——75%供给压力曲线；
4——100%供给压力曲线。
图4张力一冲程曲线示意图
6.1.3.2除非另有规定，在100%供给压力曲线上，系统最低工作环境温度对应的张力值不应低于最大极限张力的60%。
