SY/T 5913—2021.
1范围
SY/T 5913规定了岩石制片的步骤、方法及质量要求。
SY/T 5913适用于偏光、铸体、荧光、阴极发光、包裹体、电子探针、粒度、大薄片、特殊岩石和古生物化石的制片。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件﹔不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 29172岩心分析方法
SY/T 6014石油地质实验室安全规程sY/T 6439石油地质实验室样品管理规定
3术语和定义
本文件没有需要界定的术语和定义。
4器材与设备
4.1材料
4.1.1 研磨材料
研磨材料宜选用以下一种或两种:
a) 100号、120号、150号、180号、240号、280号、W28号碳化硅金刚砂和W20号、W10号、WT号刚玉金刚砂及W7号、W5号碳化硼﹔
b)120号、320号、500号、1000号、2000号、3000号金刚石磨盘。
4.1.2盛载材料
盛载材料包括:
a)玻璃板(厚度不宜小于5mm) ,
b)试管:常用外形尺寸28mm × 160mm、28mm × 200mm、28mm × 265mm ;
5.1.1.3 岩屑样品应选取三颗以上。
5.1.2胶固
5.1.2.1滴胶胶固法﹔胶结致密的岩石宜用α一氰基丙烯酸甲酯或无荧光的α一氰基丙烯酸酯瞬间强力胶黏剂滴渗胶固。
5.1.2.2煮胶胶固法﹔胶结中等至疏松的岩石宜煮胶胶固，将干燥岩样依序摆放在煮胶网上（岩样宜采用电烘箱烘干)，并放入装有松脂胶的煮胶锅内(松脂胶的配制见A.1)，在电磁炉上加热胶固，待锅内不再冒泡时依序取出岩样。
5.1.2.3包埋机胶固法:含膨胀性矿物的岩石宜用包埋机胶固，将需要胶固的干燥岩样放入包埋机，抽真空片刻后，将环氧树脂灌入岩样，待岩样表面不再冒泡时依序取出。

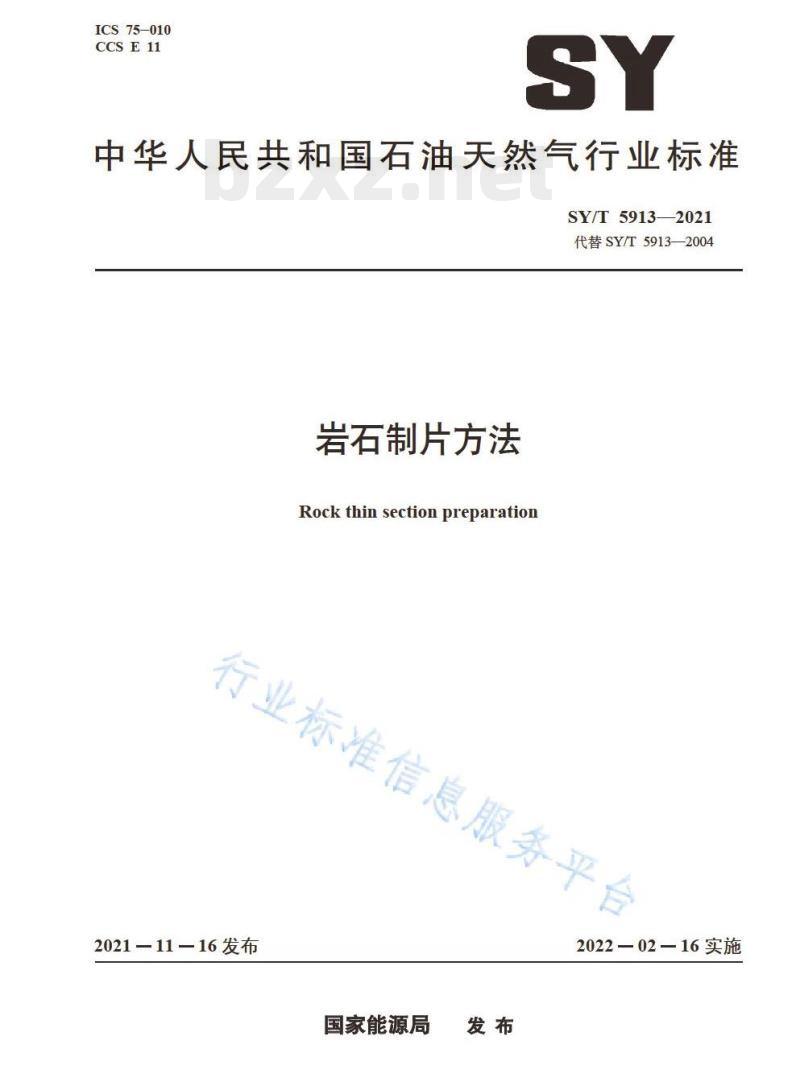

ICS75-010
CCSE11

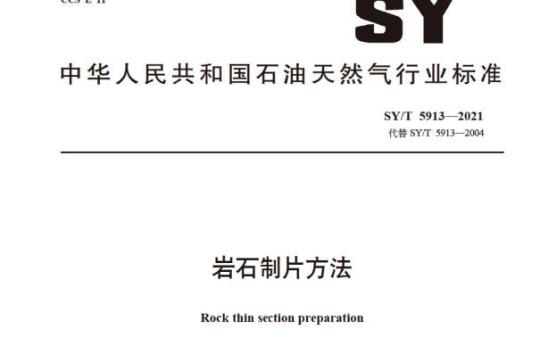

中华人民共和国石油天然气行业标准SY/T59132021
代替SY/T5913—2004
岩石制片方法
Rock thin section preparation行业标准信息服务平台
2021—11—16发布
国家能源局
202202—16实施
行业标准信息服务平台

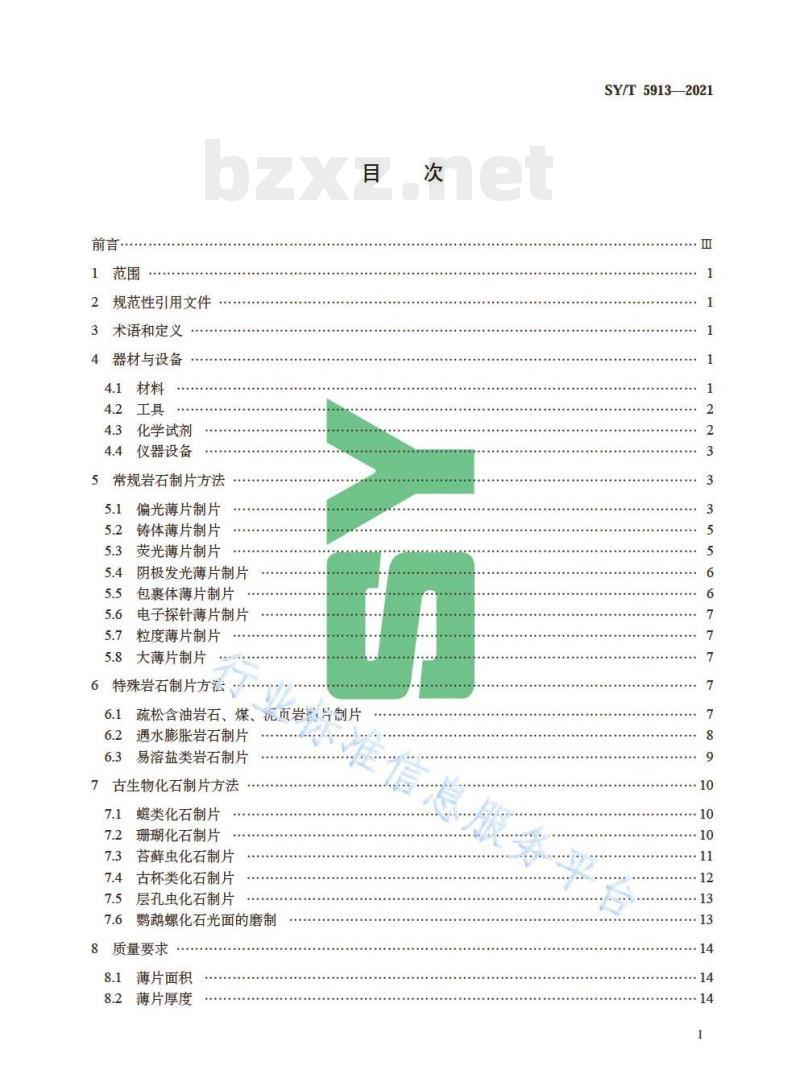

1范围
2规范性引用文件
3术语和定义
器材与设备
4.1材料
4.2工具
化学试剂
仪器设备
常规岩石制片方法
偏光薄片制片
铸体薄片制片
荧光薄片制片
阴极发光薄片制片
包裹体薄片制片
电子探针薄片制片
粒度薄片制片
大薄片制片
特殊岩石制片方法
疏松含油岩石、煤、洗页岩、片制片遇水膨胀岩石制片
易溶盐类岩石制片
7古生物化石制片方法
蜓类化石制片
7.2珊瑚化石制片
7.3苔藓虫化石制片
7.4古杯类化石制片
层孔虫化石制片
鹦鹉螺化石光面的磨制
8质量要求
薄片面积
薄片厚度
SY/T59132021
SY/T5913—2021
薄片结构
8.4薄片标识
9安全与环保要求
附录A（资料性）
试剂的配制
行业标准信息服务平台
SY/T59132021

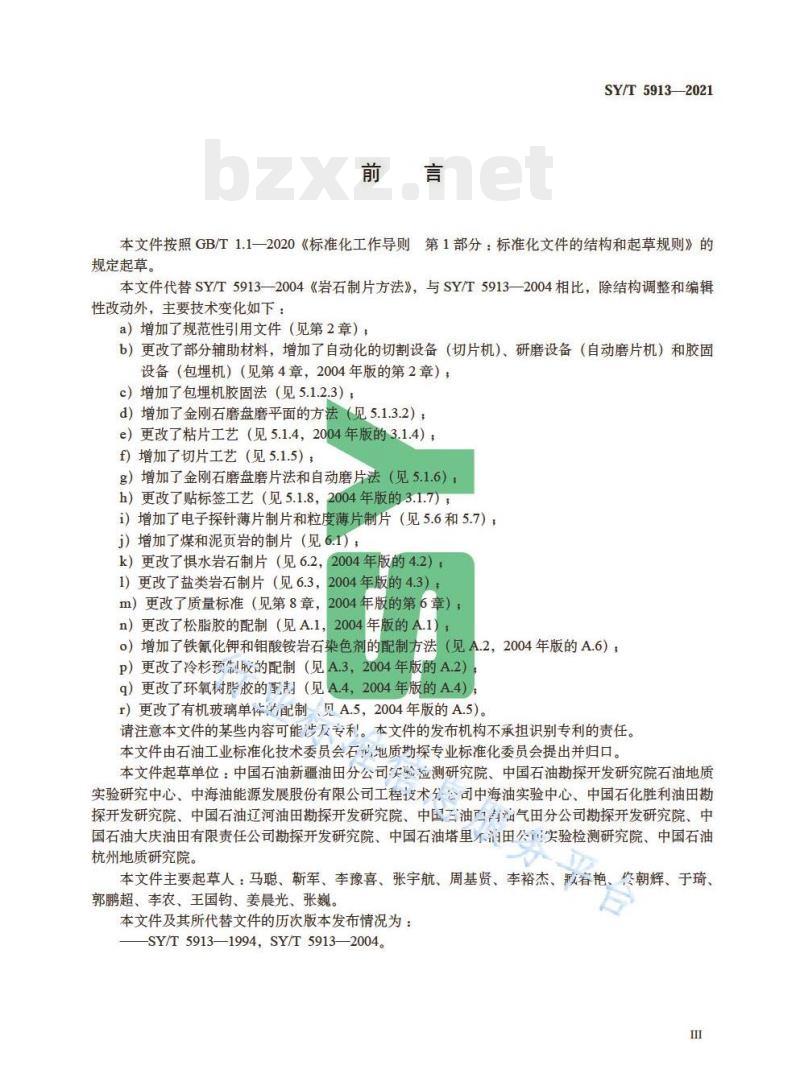

本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替SY/T5913—2004《岩石制片方法》，与SY/T5913—2004相比，除结构调整和编辑性改动外，主要技术变化如下：a）增加了规范性引用文件（见第2章）；b）更改了部分辅助材料，增加了自动化的切割设备（切片机）、研磨设备（自动磨片机）和胶固设备（包埋机）（见第4章，2004年版的第2章），c）增加了包埋机胶固法（见5.1.2.3）；d）增加了金刚石磨盘磨平面的方法（见5.1.3.2）e）更改了粘片工艺（见5.1.4，2004年版的3.1.4）；f）增加了切片工艺（见5.1.5），g）增加了金刚石磨盘磨片法和自动磨片法（见5.1.6）h）更改了贴标签工艺（见5.1.8，2004年版的3.1.7）；i）增加了电子探针薄片制片和粒度薄片制片（见5.6和5.7）；i）增加了煤和泥页岩的制片（见6.1）：k）更改了惧水岩石制片（见6.2，2004年版的4.2），1）更改了盐类岩石制片（见6.3，m）更改了质量标准（见第8章，2004年版的4.3）
2004年版的第6章），
n）更改了松脂胶的配制（见A.1，2004年版的A.1）
o）增加了铁氰化钾和钼酸铵岩石染色剂的配制方法（见A.2，2004年版的A.6）；P）更改了冷杉预制胶的配制（见A3，2004年版的A.2）q）更改了环氧树脂胶的配制（见A.4，2004年版的A.4）r）更改了有机玻璃单件配制见A.5，2004年版的A.5）。请注意本文件的某些内容可能步及专和。本文件的发布机构不承担识别专利的责任。本文件由石油工业标准化技术委员会石地质勘探专业标准化委员会提出并归口。本文件起草单位：中国石油新疆油田分公司实验检测研究院、中国石油勘探开发研究院石油地质实验研究中心、中海油能源发展股份有限公司工程技术分司中海油实验中心、中国石化胜利油田勘探开发研究院、中国石油辽河油田勘探开发研究院、中国百油南密气田分公司勘探开发研究院、中国石油大庆油田有限责任公司勘探开发研究院、中国石油塔里不润田公实验检测研究院、中国石油杭州地质研究院。
本文件主要起草人：马聪、靳军、李豫喜、张宇航、周基贤、李裕杰、减春艳、朝辉、于琦、郭鹏超、李农、王国钧、姜晨光、张巍。本文件及其所代替文件的历次版本发布情况为：-SY/T5913—1994，SY/T5913—2004。人S免费标准bzxz.net
行业标准信息服务平台
1范围
岩石制片方法
本文件规定了岩石制片的步骤、方法及质量要求SY/T59132021
本文件适用于偏光、铸体、荧光、阴极发光、包裹体、电子探针、粒度、大薄片、特殊岩石和古生物化石的制片。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T29172：岩心分析方法
SY/T6014石油地质实验室安全规程石油地质实验室样品管理规定
SY/T6439
3术语和定义
本文件没有需要界定的术语和定义。行业标准信
4器材与设备
4.1材料
4.1.1研磨材料
研磨材料宜选用以下一种或两种：280号：W28号碳化硅金刚砂和W20号、W10a）100号、120号、150号、180号、240号号、W7号刚玉金刚砂及W7号、W5号碳化硼，b）120号、320号、500号、1000号、2000号、3000号金刚古磨盘。平
4.1.2盛载材料
盛载材料包括：
a）玻璃板（厚度不宜小于5mm）：台
b）试管：常用外形尺寸28mm×160mm、28mm×200mm、28mm×265mm；c）载玻片：常用外形尺寸75mm×25mm×1.5mm、75mm×55mm×1.5mm60mm×45mm×1.0mm45mm×30mm×1.0mm；
d）盖玻片：常用外形尺寸18mm×18mm×0.17mm20mm×20mm×0.17mm22mm×22mm×0.17mmSY/T5913—2021
24mm×24mm×0.17mm28mm×28mm×0.17mm40mm×40mm×0.17mm50mm×50mm×0.17mm。4.1.3辅助材料
辅助材料包括：
a）纺绸、纱布、抛光革；
b）岩样盒、薄片标本盒；
c）云母片：
d）标签。
4.2工具
4.2.1制作标识工具
制作标识工具宜选用刻字笔或玻璃铅笔或激光打标机。4.2.2加热工具
加热工具包括酒精灯、烧杯、煮胶网4.2.3辅助工具
辅助工具包括小刻刀、镊子、放大镜。4.3
化学试剂
4.3.1黏合剂
制片用的黏合剂包括：
多一氯基因抑胶甲酮：
a）α-氰基丙烯酸酯瞬间强力胶黏剂或b）固体冷杉胶或液体冷杉胶或中性树胶业标准信息服
c）环氧树脂；
d）甲基丙烯酸甲酯。
4.3.2稀释剂
制片用的稀释剂主要为丁基缩水甘油醚4.3.3固化剂
固化剂包括松香、松节油、提纯石蜡、乙二胺或三乙醇胺、氯二异工氰。雾立
4.3.4染色剂
染色剂包括三类：
a）薄片染色剂：铁氰化钾（分析纯）或茜素红S（分析纯）或钼酸铵（分析纯）b）压铸颜料：油溶红或油溶黄或油溶兰或甲酯醇酶：c）辅助试剂：盐酸（分析纯）、硝酸（分析纯）、酒精（分析纯）2
4.3.5研磨剂
研磨剂包括：
a）氯化钠或氯化钾；
b）氯化镁或衣车油或丙三醇。
4.3.6抛光剂
抛光剂包括三氧化二铬、重铬酸铵。4.3.7清洗剂
清洗剂包括酒精（工业纯）、丙酮。4.4仪器设备
4.4.1切割设备
切割设备包括：
a）切割机，
b）切片机或金刚石锯片。
4.4.2研磨设备
SY/T59132021
研磨设备主要为台式磨片机和抛光机，根据实验室制片方法酌情选择配备自动磨片机。4.4.3胶固设备
胶固设备主要为煮胶锅，根据实验室制片方法的情选择配备包埋机。4.4.4压铸设备
压铸设备主要为寿体议。
4.4.5加热设备
加热设备包括电烘箱（45℃~120℃)、4恒温水浴锅（室温~100℃）、电磁炉。信息
4.4.6辅助设备
服务平台
辅助设备包括偏光显微镜、实体显微镜、电冰箱、电子天买（精度0.1g)。5常规岩石制片方法
偏光薄片制片
5.1.1取样
明确取样要求，对可辨别层面的样品应垂直层面切片。5.1.1.1
5.1.1.2用切割机将每块样品切取25mm×25mm×5mm或直径25mm×5mm的岩样，依序放入岩样盒，余样做手标本。
SY/T5913—2021
5.1.1.3岩屑样品应选取三颗以上。5.1.2胶固
5.1.2.1滴胶胶固法：胶结致密的岩石宜用α一氰基丙烯酸甲酯或无荧光的α一氰基丙烯酸酯瞬间强力胶黏剂滴渗胶固。
5.1.2.2煮胶胶固法：胶结中等至疏松的岩石宜煮胶胶固，将干燥岩样依序摆放在煮胶网上（岩样宜采用电烘箱烘干），并放人装有松脂胶的煮胶锅内（松脂胶的配制见A.1），在电磁炉上加热胶固，待锅内不再冒泡时依序取出岩样。5.1.2.3包埋机胶固法：含膨胀性矿物的岩石宜用包埋机胶固，将需要胶固的干燥岩样放入包埋机，抽真空片刻后，将环氧树脂灌入岩样，待岩样表面不再冒泡时依序取出。5.1.3磨平面
5.1.3.1金刚砂磨平面法：按照以下步骤依次进行。a）将胶固好的岩样在磨片机上依次用100号、W28号金刚砂加水粗磨至平面光滑；b）将粗磨好的岩样依次用W20号，W10号金刚砂加水细磨至平面光滑，c）将细磨好的岩样在玻璃板上用W7号金刚砂加水精磨至平面光亮。5.1.3.2金刚石磨盘磨平面法：将胶固好的岩样依次在120号、、320号、500号、1000号、2000号、3000号金刚石磨盘上滴水打磨至平面光亮。5.1.4粘片
5.1.4.1强力胶粘片法：载玻片采用光片或单面磨砂片，用纺绸将载玻片和磨好的岩样平面擦净，使用无荧光的α一氰基丙烯酸酯瞬间强力胶黏剂粘片。5.1.4.2冷杉胶粘片法：载玻片采用光片或单面磨砂片，将载玻片、岩样在酒精灯上加热，然后将固使岩样与载玻片胶合，用镊子对载玻片前后、左右挤体冷杉胶涂在载玻片的中央部位和岩样平面上，压，使胶层薄而均匀、无气泡。5.1.5切片
理信息
5.1.5.1手动切片法：用金刚锯片折除岩片的多余部分，至岩片厚度为0.8mm～1.2mm，洗净晾干。5.1.5.2机器切片法：打开冷却水，将者片及附在切片机的真空夹具上，检查确认吸附牢固，将岩片5.1.6磨片
5.1.6.1手动磨片法：包括以下两种方法。a）金刚砂磨片法：将岩片依次用W20号、W10号金刚砂与水混合，在磨片机上逐级磨至0.04mm～0.05mm，即偏光显微镜下，石英干涉色为一级黄色，再用7号金刚砂与水混合在玻璃板上精磨至0.030mm～0.035mm，石英干涉色为一级灰白色，如为碳酸岩，厚度为0.040mm，偏光显微镜下结构清晰，干涉色为高级白。无颗粒脱落。b）金刚石磨盘磨片法：将岩片在120号金刚石磨盘上滴水磨至0.12mm~0.15mm，随后在320号金刚石磨盘上滴水磨至0.10mm~0.15mm，随后在500号金刚石磨盘上滴水磨至0.04mm~0.05mm，最后依次在2000号、3000号金刚石磨盘上滴水精磨至0.030mm～0.035mm，石英干涉色为一级灰白色；如为碳酸盐岩，厚度为0.040mm，偏光显微镜下结构清晰，干涉色为高级白。无颗粒脱落。
SY/T59132021
5.1.6.2自动磨片法：依据载玻片的厚度将岩片分批，同批岩片放入自动磨片机中，打开冷却水后，预设厚度为0.04mm～0.05mm，启动开关磨片。随后，在玻璃板上用W7号金刚砂加水精磨，或依次在1000号、2000号、3000号金刚石磨盘上滴水精磨至0.030mm~0.035mm，石英干涉色为一级灰白色；如为碳酸盐岩，厚度为0.040mm，偏光显微镜下结构清晰，干涉色为高级白。无颗粒脱落。5.1.7盖片
5.1.7.1偏光薄片应盖片，有其他分析要求时，根据要求确定盖片方式。5.1.7.2根据需求选用岩石染色剂进行染色，染色剂的配制见A.2，配制好的染色剂宜存放于电冰箱，染色面积不宜小于岩样表面的1/3，染色时间不宜大于1min，染色后用清水冲净晾干。5.1.7.3在染好色的岩片上滴冷杉预制胶（冷杉预制胶的配制见A.3）或中性树胶，加热盖玻片，放在胶平面上用镊子挤压，排出气泡。用酒精浸泡清洗后再用清水冲洗干净。5.1.8制作标识
薄片上应具有包含但不限于井号（或部面号）、编号、层位、深度信息的标签。制作标签的工具宜选用刻字笔、玻璃铅笔或激光打标机。制作标识后的薄片依序放入薄片标本盒中。5.2铸体薄片制片
5.2.1取样：根据需求选择取样部位，其他同5.1.1。5.2.2压铸：含油样品应先洗油，洗油方法应符合GB/T29172的规定。胶结中等及致密的岩石，宜用云母片隔开岩石装入试管后，放人铸体仪进行岩石孔隙环氧树脂胶压铸，或使用有机玻璃单体压铸（环氧树脂胶及有机玻璃单体的配置见A.4及A.5）。胶结疏松的岩石，宜使用包埋机压铸，操作方法同5.1.2.3。
5.2.3磨平面：同5.1.3。
5.2.4粘片：同5.1.4。
5.2.5切片：同5.1.5。
5.2.6磨片：同5.1.6
业标准
5.2.7盖片：同5.1.。
5.2.8制作标识：同5.1.8。
5.3荧光薄片制片
5.3.1取样：应选取同一深度的岩样两块，一块做偏光薄片，一块做荧光薄片，余样做手标本，其他同5.1。
5.3.2胶固：用无荧光的α一氰基丙烯酸酯瞬间强力胶黏剂滴皮固。5.3.3磨平面：同5.1.3。
5.3.4粘片：同5.1.4。
5.3.5切片：同5.1.5。
5.3.6磨片包括以下两种方法：
a）金刚砂磨片法：将岩片依次用W20号、W10号金刚砂与水混合，在磨片机上逐级磨至0.05mm~0.06mm，再依次用W7号金刚砂与水混合在玻璃板上精磨至0.04mm~0.05mm，偏光显微镜下石英干涉色为一级黄色，碳酸盐岩结构清晰。b）金刚石磨盘法：将岩片在120号金刚石磨盘上滴水磨至0.12mm～0.15mm，随后在320号金刚石磨盘上滴水磨至0.10mm~0.15mm，随后在500号金刚石磨盘上滴水磨至0.05mm~5
SY/T5913—2021
0.06mm，最后依次在2000号、3000号金刚石磨盘上滴水精磨至0.04mm~0.05mm，偏光显微镜下石英干涉色为一级黄色，碳酸盐岩结构清晰。5.3.7制作标识：同5.1.8。
5.4阴极发光薄片制片
5.4.1取样：同5.1.1。
5.4.2洗油：含油样品应先洗油，洗油方法应符合GB/T29172的规定5.4.3胶固：胶结疏松的岩样采用无荧光的α一氰基丙烯酸酯瞬间强力胶黏剂滴渗胶固或环氧树脂压铸胶固，致密岩样不必胶固。5.4.4磨平面：同5.1.3。
5.4.5粘片：同5.1.4。
5.4.6切片：同5.1.5。
5.4.7磨片包括以下两种方法：
a）金刚砂磨片法：将岩片依次用W20号、W10号金刚砂与水混合，在磨片机上逐级磨至0.05mm~0.06mm，再依次用W7号、W5号金刚砂与水混合在玻璃板上精磨至0.04mm~0.05mm，偏光显微镜下石英干涉色为一级黄色，碳酸盐岩结构清晰。b）金刚石磨盘磨片法：将岩片在120号金刚石磨盘上滴水磨至0.12mm～0.15mm，随后在320号金刚石磨盘上滴水磨至0.10mm～0.15mm，随后在500号金刚石磨盘上滴水磨至0.05mm~0.06mm，最后依次在2000号、3000号金刚石磨盘上滴水精磨至0.04mm~0.05mm，偏光显微镜下石英干涉色为一级黄色，碳酸盐岩结构清晰。5.4.8薄片抛光：将磨好的薄片在抛光机上用抛光剂（抛光剂的配制见A.6）抛光后，用抛光革擦净，至偏光显微镜下结构、颗粒界线清楚，不透明矿物光面无麻点和擦痕。5.4.9制作标识：同5.1.8。
5.5包裹体薄片制片
5.5.1取样：根据送样要求切样。5.5.2胶固：用无荧光的α一钉基丙烯酸酯瞬间强力胶黏剂或α一氰基丙烯酸甲酯滴渗胶固。5.5.3磨平面：同5.1.3。
5.5.4平面抛光：将磨好平面的岩栏在范光机上用抛光剂抛光，至平面光亮如镜。5.5.5粘片：用固体冷杉胶或无荧光的α基丙烯酸酯瞬间强力胶黏剂或α一氰基丙烯酸甲酯进行粘片。
5.5.6切片：同5.1.5。
5.5.7磨片包括以下两种方法：
a）金刚砂磨片法：将岩片依次用280号、W20号、W10导全剂砂与水混合细磨薄片，再依次用W7号、W5号金刚砂与水混合在玻璃板上精磨至0.035mm～0.10／mmb）金刚石磨盘磨片法：将岩片依次在120号、320号、500号金刚石磨盘工酒水打磨，最后依次在2000号、3000号金刚石磨盘上滴水精磨至0.035mm～0.100mm。5.5.8薄片抛光：同5.4.8。
5.5.9溶取岩片：用固体冷杉胶粘的薄片，将薄片在酒精灯上加热，用镊子将岩片推到载玻片的一端取下，放入盛有酒精的烧杯中，溶解刷净岩片上的残胶后取出。用α一氰基丙烯酸酯瞬间强力胶黏剂或α一氰基丙烯酸甲酯粘的薄片使用丙酮泡取。6
