SY/T 7647- 2021.
1范围
SY/T 7647规定了气藏型储气库地面工程主体工艺、设备及辅助设施、站场总图、自控仪表、供配电、消防给排水、通信、热工暖通、建(构)筑物、腐蚀控制的设计要求，描述了对应的证实方法。
SY/T 7647适用于新建及改扩建气藏型储气库地面工程设计，油藏型、含水层型储气库可参照执行。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件;不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 3091低压流体 输送用焊接钢管
GB/T 4830工业自动化仪表气源压 力范围和质量
GB/T 5310高压锅炉用无缝钢管
GB 5749生活饮用水 卫生标准
GB/T 6479高压化肥设 备用无缝钢管
GB/T 8163输送 流体用无缝钢管
GB/T 9711石油天然气工业 管线 输送系统用钢管
GB 12348工业企业厂 界环境噪声排放标准
GB 13271 锅炉大气污染物排放标准
GB/T 14976 流体 输送用不锈钢无缝钢管
GB 17820天然气
GB/T 18604用气体超声流量计测量天然气流量
GB/T 20801.3压力管道规范工业管道第3部分:设计和计算
GB/T 20972石油天然气工业油气开采中用于 含硫化氢环境的材料
GB/T 21447钢质 管道外腐蚀控制规范
GB/T 21448埋地钢质 管道阴板保护技术规范
GB/T 23258钢质管道内腐蚀控制规范
GB 31571石 油化学工业污染物排放标准“表火 。
GB 32167油气输 送管道完整性管理规范
GB/T 35508场站内区域性阴极保护
GB/T 38619工业物联网 数据采集结构化描述规范
GB 50013室外给 水设计标准
GB 50014室外排水设计标准

ICS75.200
CCSE24

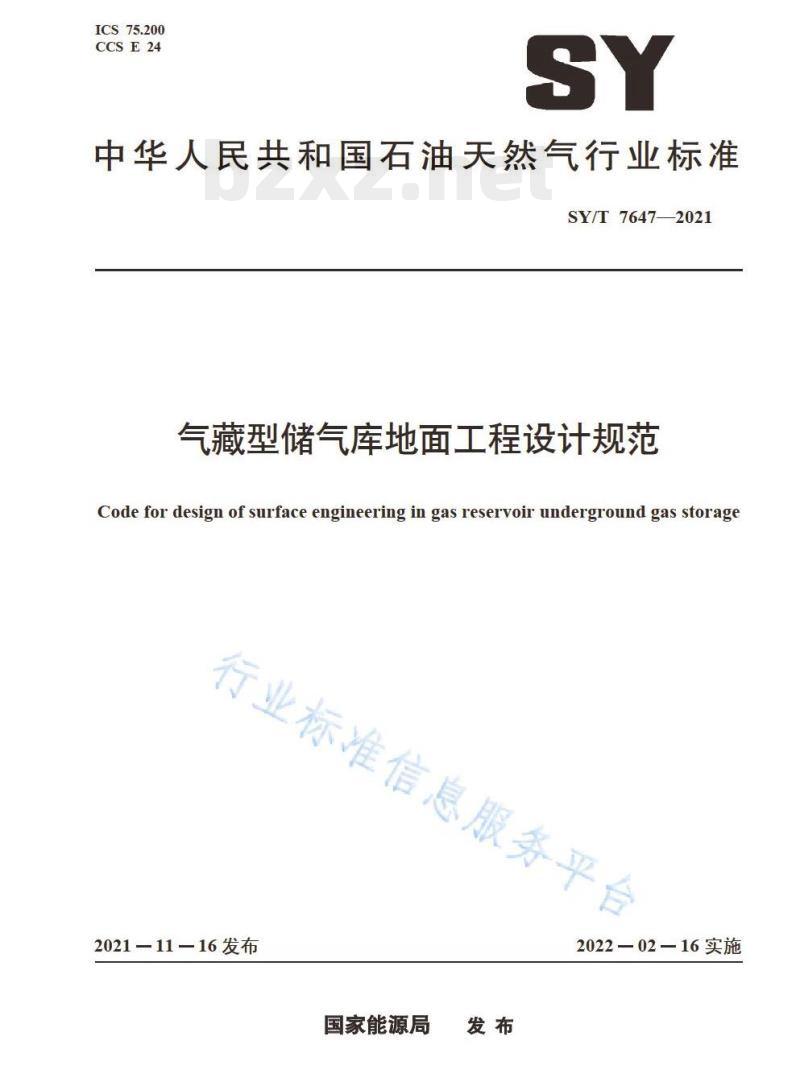

中华人民共和国石油天然气行业标准SY/T 7647-2021
气藏型储气库地面工程设计规范Code for design of surface engineering in gas reservoir underground gas storage行业标准信息服务平台
2021—11—16发布
国家能源局
2022—02—16实施
行业标准信息服务平台

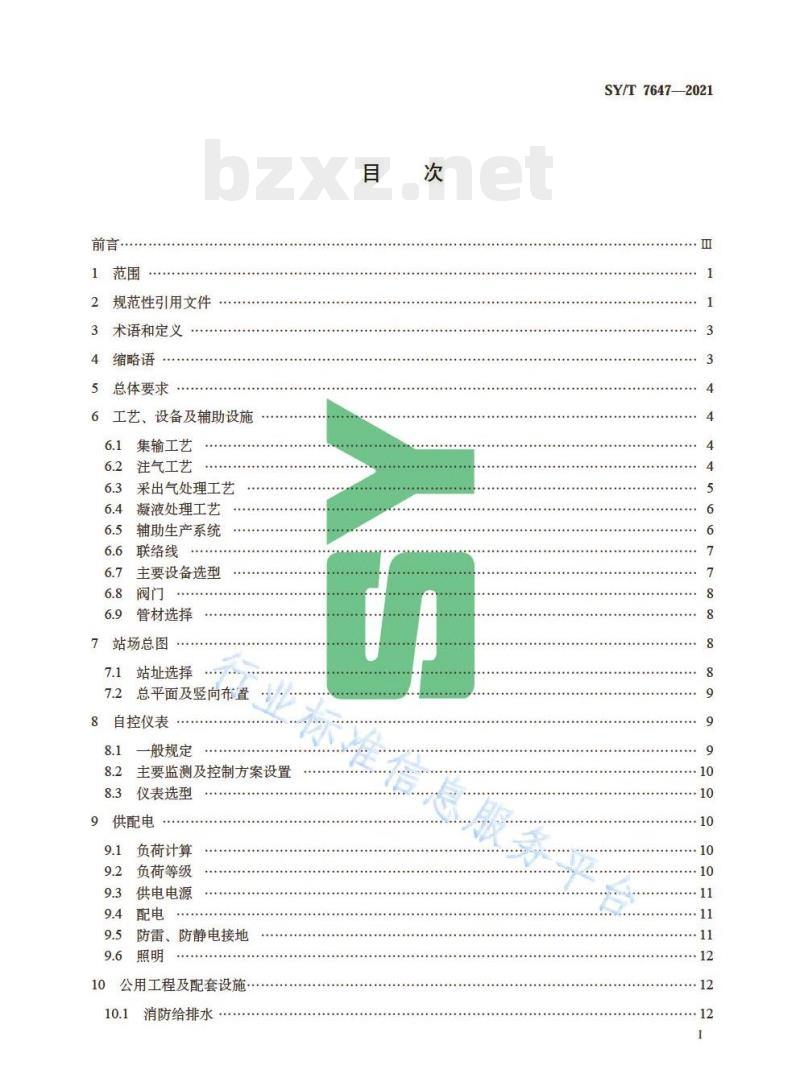

1范围
规范性引用文件
术语和定义
缩略语
总体要求
工艺、设备及辅助设施
集输工艺
注气工艺
采出气处理工艺
凝液处理工艺
辅助生产系统
联络线
主要设备选型
管材选择
站场总图
站址选择
总平面及竖向布置
8自控仪表
一般规定
主要监测及控制方案设置
仪表选型
供配电
负荷计算
负荷等级
供电电源
防雷、
防静电接地
公用工程及配套设施
消防给排水
SY/T76472021
SY/T7647-2021

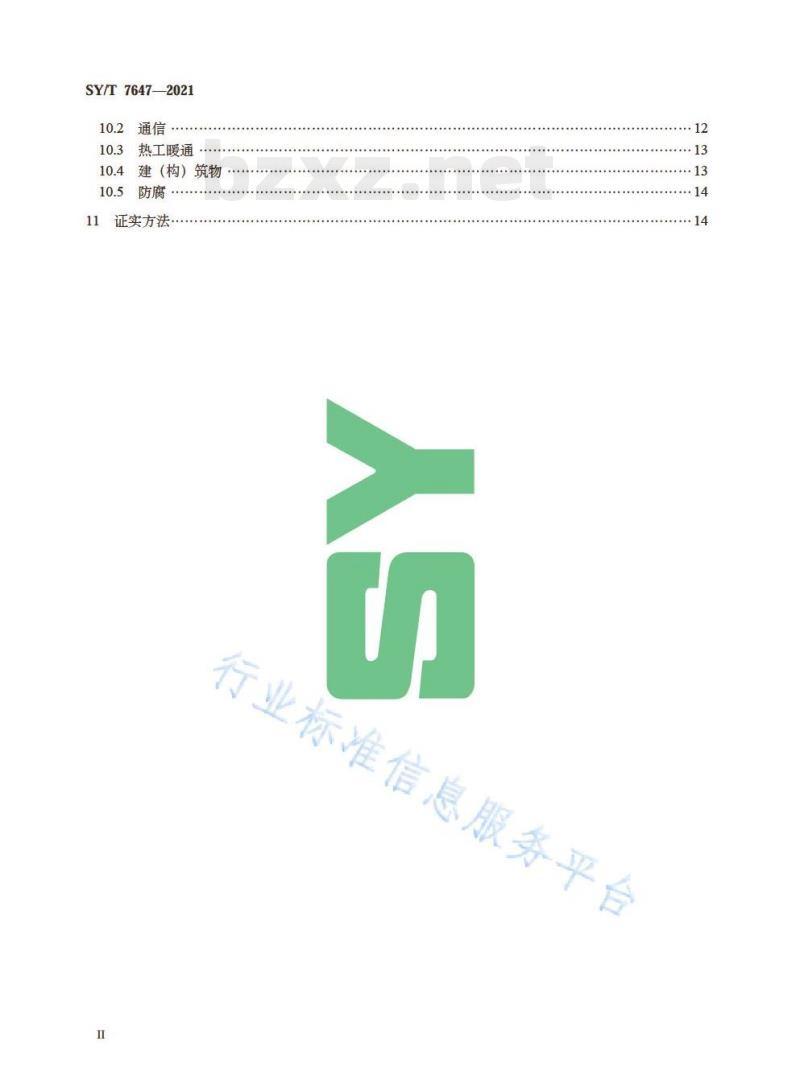

热工暖通
建（构）筑物
证实方法，
行业标准信息服务平台
SY/T76472021
本文件按照GB/T1.12020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由石油工业标准化技术委员会储气库专业标准化技术委员会提出并归口。本文件起草单位：中国石油工程项目管理公司天津设计院、大庆油田工程有限公司、中国石油工程建设有限公司华北分公司、中石化中原石油工程设计有限公司、中国石油工程建设有限公司西南分公司。
本文件主要起草人：王峰、刘科慧、卫晓、王东军、王铁军、陈雪松、齐德珍、李彦、陈博、王春燕、王丹、张楠、李卫东、范欣、邵长娟、郭伟、王兴刚、张志勇、于海涛、宋娱、李雪、刘烨、刘岩、赵丽丽、刘欣、高继峰、代科敏。行业标准信息服务平台
行业标准信息服务平台
1范围
气藏型储气库地面工程设计规范SY/T76472021
本文件规定了气藏型储气库地面工程主体工艺、设备及辅助设施、站场总图、自控仪表、供配电、消防给排水、通信、热工暖通、建（构）筑物、腐蚀控制的设计要求，描述了对应的证实方法。本文件适用于新建及改扩建气藏型储气库地面工程设计，油藏型、含水层型储气库可参照执行。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3091
GB/T4830
GB/T5310
GB5749
低压流体输送用焊接钢管
工业自动化仪表气源压力范围和质量高压锅炉用无缝钢管
生活饮用水卫生标准
GB/T6479
GB/T 8163
GB/T9711
GB12348
GB13271
高压化肥设备用无缝钢管
输送流体用无缝钢管
石油天然气工业管线输送系统用钢管工业企业厂界环境噪声排放标准锅炉大气污染物排放标准
GB/T14976
流体俞送用不锈钢无缝钢管
天然气
GB17820
GB/T18604
用气体超声流量计测量天然气流量GB/T 20801.3
压力管道规范工业管道第3部分：设计和计算息服务平台
GB/T 20972
石油天然气工业油气开采中用于含硫化氢环境的材料钢质管道外腐蚀控制规范
GB/T21447
埋地钢质管道阴极保护技术规范GB/T21448
GB/T23258
钢质管道内腐蚀控制规范
石油化学工业污染物排放标准
GB31571
GB32167
油气输送管道完整性管理规范
GB/T35508
场站内区域性阴极保护
工业物联网数据采集结构化描述规范GB/T38619
室外给水设计标准
GB50013
GB50014
GB50015
GB50016
室外排水设计标准
建筑给水排水设计标准
建筑设计防火规范
SY/T7647--2021
GB50019
GB50034
GB50040
工业建筑供暖通风与空气调节设计规范建筑照明设计标准
动力机器基础设计标准
GB/T50046
5工业建筑防腐蚀设计标准
20kV及以下变电所设计规范
GB50053
GB50054
GB50055
GB50057
GB50058
GB50059
低压配电设计规范
通用用电设备配电设计规范
建筑物防雷设计规范
爆炸危险环境电力装置设计规范35kV~110kV变电站设计规范
GB/T50064
GB/T50065
GB/T50087
GB50115
GB50116
GB50140
GB50183
GB50189
GB50251
GB50311
GB50316
GB50349
交流电气装置的过电压保护和绝缘配合设计规范交流电气装置的接地设计规范
工业企业噪声控制设计规范
工业电视系统工程设计标准
火灾自动报警系统设计规范
建筑灭火器配置设计规范
石油天然气工程设计防火规范
公共建筑节能设计标准
输气管道工程设计规范
综合布线系统工程设计规范
工业金属管道设计规范
气田集输设计规范
GB/T50393
GB50394
GB50395
钢质石油储罐防腐蚀工程技术标准入侵报警系统工程设计规范
视频安防监控系统工程设计规范GB/T50493
GB50582
石油化工可燃气体和有毒气体检测报警设计标准室外作业场地照明设计标准
GB/T50770石油化工安全仪表系统设计规范GB/T50823
GB/T50892
油气田及管道工程计章机控制系统设计规范油气田及管道工程仪表控统设计规范信息服务平台
GB50974
消防给水及消火栓系统技术范
工业建筑节能设计统一标准
GB51245
GB/T51248
GB/T51296
GB51309
天然气净化厂设计规范
石油化工工程数字化交付标准
消防应急照明和疏散指示系统技术标准石油天然气管道系统治安风险等级和安全防范要求GA1166
SH/T3041
SY/T0033
SY/T0047
SY/T0060
SY/T0076
SY/T0077
石油化工管道柔性设计规范
油气田变配电设计规范
油气处理容器内壁牺性阳极阴极保护技术规范油气田防静电接地设计规范
天然气脱水设计规范
天然气凝液回收设计规范
SY/T0089
SY/T0599
SY/T5329
SY/T6670
SY/T6671
SY/T6805
SY/T6848
SY/T6885
SY/T7036
油气厂、站、库给水排水设计规范SY/T76472021
天然气地面设施抗硫化物应力开裂和应力腐蚀开裂金属材料技术规范碎屑岩油藏注水水质指标及分析方法油气田消防站建设规范
石油设施电气设备场所I级0区、1区和2区的分类推荐做法油气藏型地下储气库安全技术规程地下储气库设计规范
油气田及管道工程雷电防护设计规范石油天然气站场管道及设备外防腐层技术规范SY/T7647—2021气藏型储气库地面工程设计规范石油天然气工程项目建设用地指标建标[2009]7号3术语和定义
SY/T7647—2021界定的以及下列术语和定义适用于本文件。3.1
气藏型储气库storageingasfields利用气藏改建的储气库。
注采井injectionandproductionwell具有注气和采气功能的井。
注采井场initial station
布置注采井井口的站场，包括单井井场和丛式井场，3.4
天然气集配站gasgatheringanddistributingstation储气库为实现对所辖名个单井进行采气期集气和注气期配气功能而设置的站场。3.5
集注站gasgatheringandinie rioi station准信息服务平台
具备对储气库采出的井流物进行集愉、理且对外部来气增压注入地下储存的站场。3.6
注采管道injecting and withdrawing pipelijur连接井场、集注站用于注气及采气的管道。3.7
联络线connectionpipelines
连接储气库集注站和分输站之间的管线。4缩略语
下列缩略语适用于本文件。
BPCS：基本过程控制系统（basicprocesscontrolsystem）GDS：可燃气探测报警系统（gasdetectionsystem）SIS：安全仪表系统（safetyinstrumented system）3
SY/T7647-2021
SIL：安全完整性等级（safetyintegritylevel）UPS：不间断电源装置（uninterruptiblepowersupply）5总体要求
5.1地面工程设计应与气藏工程、钻井工程、注采工程紧密结合，根据储气库建设的总体要求，统一论证、综合优化、整体规划、分期实施5.2气藏型储气库的功能定位应根据天然气资源、市场调峰需求、地理位置、库容量及工作气量，结合输气管网建设、应急调峰需求及总体规划等因素综合分析确定。5.3储气库地面工程设计规模应根据储气库功能定位、地质条件、目标市场不均衡性等因素确定，注气规模宜在日均注气量基础上取1.2~1.5的系数，采气规模宜按储气库最大采气量确定。5.4储气库注气站及集气站宜合一布置，宜充分依托周边已建油气田集输系统及公用设施，如供电、通信、道路、油水处理系统等，与相邻设施的安全间距应符合GB50183的规定。5.5储气库（群）集注站宜毗邻注采负荷中心建设，并结合井场分布、地理环境、地方因素、工程地质（水文）条件、集输系统及辅助配套工程，经综合分析对比确定。5.6注采集输管网布局应结合集注气工艺、计量方式、井位分布、井流物特点、地形条件等因素，通过多方案比选和论证确定，可采用枝状、放射、放射一枝状组合等形式。同一储气库的集输系统宜设一套管网，若各地质区块天然气压力、组成差别较大，可分设管网。5.7储气库交接商品天然气质量应满足GB17820的要求。5.8宜积极采用新技术、新工艺、新设备和新材料，提高建设及运行水平。5.9地面工程设计应按照GB32167的要求进行危险与可操作性分析（HAZOP）及SI评价，并为完整性管理提供条件。www.bzxz.net
5.10地面工程设计应符合安全、环境保护、职业健康、节能与安全防范的要求。业
数字化交付应执行GB/T51296的规定。5.11
SY/T6805及其他国家现行有关标准地面工程设计除应符合本文件外，尚应符合SY/T6848、S的规定。
6.1集输工艺
储气库宜采用多井集注和气液混输工艺6.1.1
6.1.2单井注气和采气宜设置流量计量及调节设施。单井质置高低压紧急切断阀。6.1.3单井采气调节阀可设置在井场、集配站或集注站，对于距高集注站较近或产能大的单井，宜采用井口不节流集输工艺。
6.1.4应综合水合物形成条件及并流物特性采取置井口防冻抗凝措施6.1.5集输管道设计应符合GB50349的规定。6.1.6集输管道干线应设置清管及检测设施。6.1.7注、采管道应综合采出气组成、水中矿化度、凝析油及原油性质等因素，经技木经济比较后选择合一或独立设置。
6.2注气工艺
6.2.1应充分利用气源压力能注气，宜根据区块压力特点选择集中注气或分区注气。4
SY/T76472021
6.2.2注气压缩机前应设置过滤分离设施，过滤后天然气中杂质的粒度、含量应符合压缩机对气质的技术要求。
6.2.3注气压缩机宜不设置备用机组。6.2.4压缩机设计应满足气源压力波动要求，当气源压力波动较大时，压缩机人口可设置稳压设施，并应满足压缩机启动要求。
6.2.5压缩机最高排气压力的选择宜在满足最高注人压力条件下预留1MPa～2MPa余量。6.2.6往复式压缩机组出口宜设置回流阀，并设置高、低压报警及超限关断装置。6.2.7注人地层的天然气应满足地质构造对气质的要求。6.2.8注气压缩机组级间及出口冷却宜采用空冷器，空冷器设计应防止热风循环。采出气处理工艺
6.3.1般规定
6.3.1.1气藏型储气库采出气处理设备宜具备一定的操作灵活性，单套处理装置的负荷下限宜为处理规模的30%～~40%
6.3.1.2，采出气处理工艺根据气藏类型、处理规模，气质组成、压力、外输气露点要求，可采用低温制冷工艺、甘醇脱水工艺、固体吸附工艺。6.3.1.3采出气处理工艺应充分利用地层压力能，油藏型、凝析气藏型储气库宜采用低温制冷工艺、甘醇脱水工艺。
6.3.1.4天然气脱水设计应符合SY/T0076的规定，天然气脱设计应符合SY/T0077的规定。6.3.1.5天然气中过量的CO2、H,S等酸性气体应进行净化处理，并应符合GB/T51248的规定。6.3.1.6当产品气压力不能满足外输需求时，宜采用压缩机增压外输，采气增压压缩机可与注气压缩机共用。
6.3.1.7再生系统闪蒸天然气应回收利用。6.3.2进站分离
宜在采气集气进站后设置气液分离设施，并对气、油、水流量分别计量。6.3.2.1
油藏型、凝析气藏型储气库进站分离器底部宜设置加热盘管，并消除重油组分的影响。进站分离后天然气宜设置商及凝液分离设施。6.3.2.3
唯信息服务
6.3.2.4分离器容积及排液管道宜考忠清管流量。6.3.3
低温制冷工艺
6.3.3.1J-T阀应设置备用。
6.3.3.2J-T阀制冷应辅以水合物抑制工艺。抑制水合物形成温度宜低于操作温度5℃。6.3.3.3
6.3.3.4水合物抑制剂宜循环使用，并采用常压加热再生工艺，再生介质宜来用问接加热6.3.3.5J-T阀制冷压差不足时，可设置冷剂辅助制冷。6.3.4甘醇脱水工艺
6.3.4.1宜根据处理气量、操作压力、操作弹性等确定甘醇脱水吸收塔气液接触型式。6.3.4.2甘醇应循环使用，宜采用常压加热气提再生工艺，再生介质宜采用间接加热。6.3.4.3
甘醇再生温度应低于甘醇分解温度。5
SY/T7647-2021
6.3.4.4甘醇循环量应根据操作压力、操作温度、露点降低要求及塔板数（或填料高度）综合确定。6.3.4.5富甘醇再生前应设置颗粒过滤器及活性炭过滤器。吸附脱水工艺
应根据工艺要求做技术经济比较，选择合适的脱水吸附剂，并满足储气库压力变化工况。6.3.5.1
6.3.5.2进脱水器的原料气宜上进下出，再生气和冷吹气宜下进上出。6.3.5.3
再生气加热方式应根据站内供热系统情况，经综合比较后确定。6.3.5.4再生气和冷吹气宜用净化后的干天然气。再生气和冷吹气宜回收。6.4凝液处理工艺
6.4.1凝液处理宜依托周边已建处理设施。6.4.2当周边无依托或者凝液外输管道可靠性差时，经技术经济论证，可独立设置凝液处理装置。轻烃产品应满足储存与运输要求。稳定激凝析油在最高储存温度下的饱和气压的设计值不宜超过当地大气压的0.7倍。
6.5辅助生产系统
6.5.1水合物抑制剂注入系统
6.5.1.1、水合物抑制剂注入点，宜临近设置在节流或温度降低段上游管路，并均匀注入介质中。6.5.1.2泵出口应设置超压安全回流阀。6.5.1.3泵出口宜设置阻尼器等减振措施。6.5.1.4注入装置及抑制剂存储设施周边应设置围堰，地面应做防渗处理。6.5.2安全截断及泄放设施
地面设施应进行安全及泄放分析，并应符合GB50183的规定。6.5.2.2
安全放空系统应基干先关断后放空、保护储气量的原则进行设计。集注站宜设置放空火炬
放空规模设计宜采用延时放空原则。6.5.2.4
宜分别设置高低压放空系统。
低温安全泄放应考虑防冻措施。并口及进出集注站的集输管道应设置安全截断阀6.5.2.7
慧服务平台
压缩机进出口管道宜采用“8”字盲板或双靠断阀办间加放空管的方式进行隔离。6.5.2.8
注、采压力分界处应设置可靠的隔离措施。6.5.3
排污及排放
注气压缩机废润滑油排放宜设置废油罐收集。6.5.3.1
6.5.3.2污染物排放应符合GB31571的规定。6.5.4仪表风系统
6.5.4.1仪表风系统供风量应满足站内正常仪表风用量及正压通风要求。6.5.4.2仪表风操作压力下的露点应低于当地极端最低环境温度10℃，气质要求应满足GB/T4830的规定。
