ICS75.180.10
CCSE91
中华人民共和国石油天然气行业标准SY/T68652021
代替SY/T6865—2012，SY/T7074—2016钻并液滤失量测试仪校准方法
Calibration method of drilling fluid filter press行业标准信息服务平台
2021—11—16发布
国家能源局
2022一02一16实施
行业标准信息服务平台
1范围
2规范性引用文件
3术语和定义
仪器概述
4.1中压常温滤失量测试仪
高温高压滤失量测试仪
技术要求
5校准条件
环境条件
5.2测量设备
5.3辅助设备
6校准项目和校准方法
6.1校准项目
校准方法
7校准结果
8复校时间间隔
附录A（资料性）钻井液高温高压尖量测试仪校准记录格式附录B（资料性）
附录C（规范性）
附录D（规范性）
参考文献
钻井液中压常温滤失量成仪校准记录格式钻井液高温高压滤失量测试仪校准证书格式钻井液中压常温滤失量测试仪校准证书格式SY/T68652021
务平台
SY/T68652021

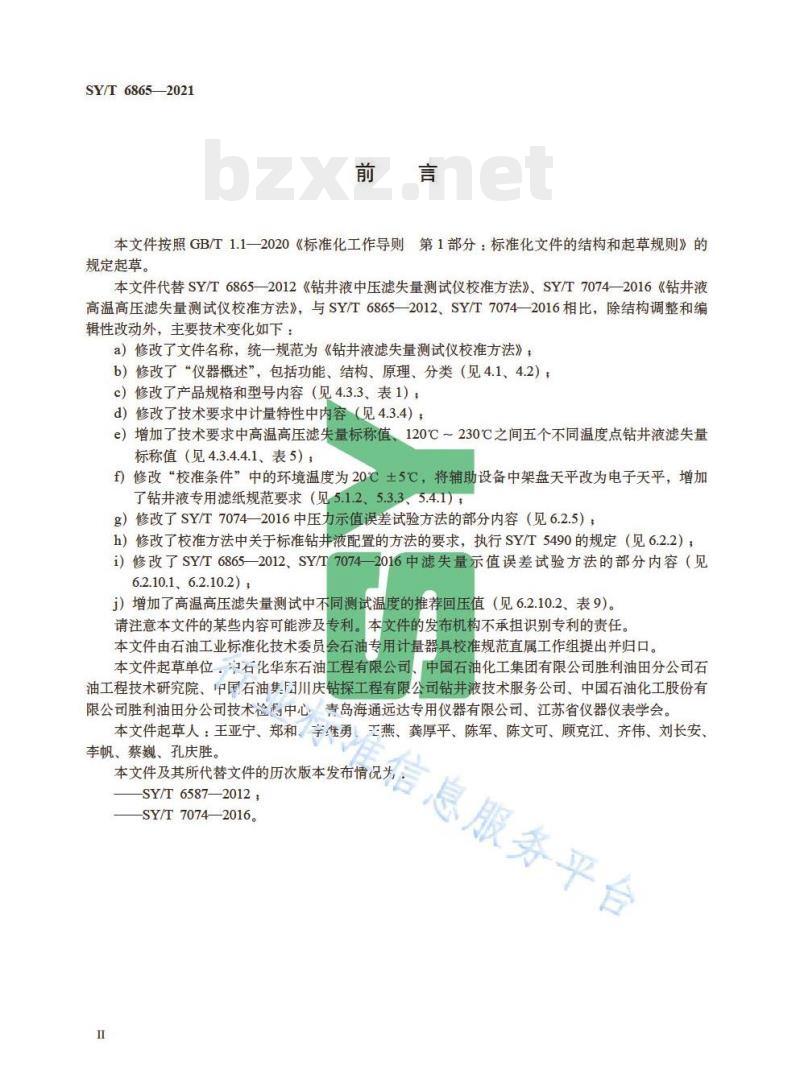

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替SY/T6865-2012《钻井液中压滤失量测试仪校准方法》、SY/T7074-2016《钻井液高温高压滤失量测试仪校准方法》，与SY/T68652012、SY/T70742016相比，除结构调整和编辑性改动外，主要技术变化如下：a）修改了文件名称，统一规范为《钻井液滤失量测试仪校准方法》；b）修改了“仪器概述”，包括功能、结构、原理、分类（见4.1、4.2）；c）修改了产品规格和型号内容（见4.3.3、表1）；d）修改了技术要求中计量特性中内容（见4.3.4），e）增加了技术要求中高温高压滤失量标称值，120℃～230℃之间五个不同温度点钻井液滤失量标称值（见4.3.4.4.1、表5），f）修改“校准条件”中的环境温度为20℃土5℃，将辅助设备中架盘天平改为电子天平，增加了钻井液专用滤纸规范要求（见5.1.2、5.3.3、5.4.1）；g）修改了SY/T7074—2016中压力示值误差试验方法的部分内容（见6.2.5）；h）修改了校准方法中关于标准钻井液配置的方法的要求，执行SY/T5490的规定（见6.2.2）：i）修改了SY/T6865—2012、SY/T70742016中滤失量示值误差试验方法的部分内容（见6.2.10.1、6.2.10.2）
i）增加了高温高压滤失量测试中不同测试温度的推荐回压值（见6.2.10.2、表9)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由石油工业标准化技术委员会石油专用计量器具校准规范直属工作组提出并归口。应履务平台
本文件起草单位中石化华东石油工程有限公司、中国石油化工集团有限公司胜利油田分公司石油工程技术研究院、中国石油集团川庆钻探工程有限公司钻井液技术服务公司、中国石油化工股份有限公司胜利油田分公司技术检中心青岛海通远达专用仪器有限公司、江苏省仪器仪表学会。本文件起草人：王亚宁、郑和、学继勇燕、龚厚平、陈军、陈文可、顾克江、齐伟、刘长安李帆、蔡巍、孔庆胜。
-SY/T6587—2012
SY/T7074—2016。

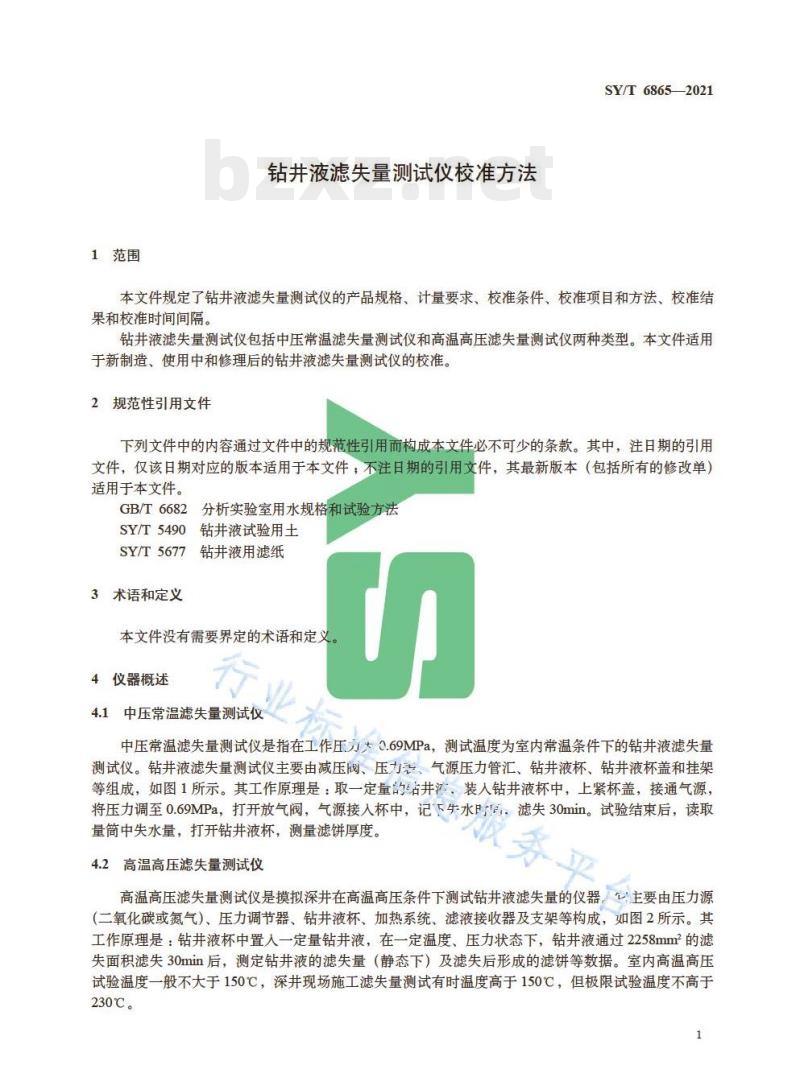

1范围
钻并液滤失量测试仪校准方法
SY/T 68652021
本文件规定了钻井液滤失量测试仪的产品规格、计量要求、校准条件、校准项目和方法、校准结果和校准时间间隔。
钻井液滤失量测试仪包括中压常温滤失量测试仪和高温高压滤失量测试仪两种类型。本文件适用于新制造、使用中和修理后的钻并液滤失量测试仪的校准。2规范性引用文件
下列文件中的内容通过文件中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件，不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6682
SY/T5490
SY/T5677
3术语和定义
分析实验室用水规格和试验方法钻井液试验用土
钻井液用滤纸
本文件没有需要界定的术语和定义4仪器概述
4.1中压常温滤失量测试仪
中压常温滤失量测试仪是指在工作压力大0.69MPa，测试温度为室内常温条件下的钻井液滤失量测试仪。钻井液滤失量测试仪主要由减压阀、压力，气源压力管汇、钻井液杯、钻井液杯盖和挂架等组成，如图1所示。其工作原理是：取一定量的占井江，装入钻井液杯中，上紧杯盖，接通气源，将压力调至0.69MPa，打开放气阀，气源接入杯中，记下牛水时，滤失30min。试验结束后，读取服雾
量筒中失水量，打开钻井液杯，测量滤饼厚度。4.2高温高压滤失量测试仪
高温高压滤失量测试仪是摸拟深井在高温高压条件下测试钻井液滤失量的仪器，主要由压力源（二氧化碳或氮气）、压力调节器、钻井液杯、加热系统、滤液接收器及支架等构成，如图2所示。其工作原理是：钻井液杯中置入一定量钻井液，在一定温度、压力状态下，钻井液通过2258mm2的滤失面积滤失30min后，测定钻井液的滤失量（静态下）及滤失后形成的滤饼等数据。室内高温高压试验温度一般不天于150℃，深并现场施工滤失量测试有时温度高于150℃，但极限试验温度不高于230℃。
SY/T6865-2021
标引序号说明：
量筒；
一钻井液杯；
—放气阀体，
一减压阀，
标引序号说明：
一底座
-立柱：
接收器组件：
三线扁插头；
连通阀杆：
电线接插件：
加热棒；
钻井液杯组件；
加热套：
保温材料；
罩盒；
温度校准孔；
气源压力管汇：
外接气源。
图1中压常温滤失量测试仪结构示意图16
信息服务平台
连通阀杆
