SY/T 6587——2021
基本信息
标准号： SY/T 6587——2021
中文名称：电子式井斜仪校准方法
标准类别：石油天然气行业标准(SY)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：3833853
标准分类号
关联标准
出版信息
相关单位信息
标准简介
SY/T 6587——2021.
1范围
SY/T 6587规定了石油专用电子式井斜仪校准的技术要求、校准条件、校准项目和校准方法、校准结果和复校时间间隔。
SY/T 6587适用于石油专用电子式井斜仪的校准。
2规范性引用文件
本文件没有规范性引用文件。
3术语和定义
下列术语和定义适用于本文件。
3.1
电子式井斜仪electronic inclinometer
采用加速度计和磁通门测量井斜角、井斜方位角和工具面角等参数，并采用储存、有线或无线传输方式进行信息传送的电子式测量装置。
3.2
井斜角inclination
井眼轴线上某点沿钻进方向的切线与该点重力线之间的夹角。
3.3
磁方位角azimuth
以磁北方位线为始边，顺时针旋转至测点处井眼方位线在水平面上的投影线，由此所转过的角度。
3.4
磁性工具面角magnetic toolface
以磁北方位线为始边，顺时针水平旋转至工具基准(T型槽、1号极板)在水平面上的投影线，由此所转过的角度。
3.5
重力工具面角gravity toolface
俯视工具圆形截面，以圆心与圆周最高点的连线为始边，顺时针旋转至工具基准(T型槽、1号极板）在截面上投影线所转过的角度。
校准结果
8.1高温试验中，要求电子式井斜仪在加温过程中工作正常，温度测试合格判定标准为:井斜角变化量≤0.20°，磁方位角变化量≤2.0°，工具面角变化量≤2.0”。
8.2振动试验中，要求电子式井斜仪在振动过程中工作正常，振动测试合格判定标准为:振动过程中及振动前后各项参数变化量均符合井斜角变化量≤0.20°，磁方位角变化量≤2.0'，工具面角变化量≤2.0°。
8.3将电子式井斜仪的最大测量误差与电子式井斜仪的允许误差相比较，符合要求者出具校准证书(格式参见附录C)。
9复校时间间隔
新购置、制造和维修后的电子式井斜仪使用前应进行校准，使用中的电子式井斜仪的校准间隔建议为12个月。
1范围
SY/T 6587规定了石油专用电子式井斜仪校准的技术要求、校准条件、校准项目和校准方法、校准结果和复校时间间隔。
SY/T 6587适用于石油专用电子式井斜仪的校准。
2规范性引用文件
本文件没有规范性引用文件。
3术语和定义
下列术语和定义适用于本文件。
3.1
电子式井斜仪electronic inclinometer
采用加速度计和磁通门测量井斜角、井斜方位角和工具面角等参数，并采用储存、有线或无线传输方式进行信息传送的电子式测量装置。
3.2
井斜角inclination
井眼轴线上某点沿钻进方向的切线与该点重力线之间的夹角。
3.3
磁方位角azimuth
以磁北方位线为始边，顺时针旋转至测点处井眼方位线在水平面上的投影线，由此所转过的角度。
3.4
磁性工具面角magnetic toolface
以磁北方位线为始边，顺时针水平旋转至工具基准(T型槽、1号极板)在水平面上的投影线，由此所转过的角度。
3.5
重力工具面角gravity toolface
俯视工具圆形截面，以圆心与圆周最高点的连线为始边，顺时针旋转至工具基准(T型槽、1号极板）在截面上投影线所转过的角度。
校准结果
8.1高温试验中，要求电子式井斜仪在加温过程中工作正常，温度测试合格判定标准为:井斜角变化量≤0.20°，磁方位角变化量≤2.0°，工具面角变化量≤2.0”。
8.2振动试验中，要求电子式井斜仪在振动过程中工作正常，振动测试合格判定标准为:振动过程中及振动前后各项参数变化量均符合井斜角变化量≤0.20°，磁方位角变化量≤2.0'，工具面角变化量≤2.0°。
8.3将电子式井斜仪的最大测量误差与电子式井斜仪的允许误差相比较，符合要求者出具校准证书(格式参见附录C)。
9复校时间间隔
新购置、制造和维修后的电子式井斜仪使用前应进行校准，使用中的电子式井斜仪的校准间隔建议为12个月。
标准图片预览
标准内容
ICS75.180.10
CCSE91
中华人民共和国石油天然气行业标准SY/T65872021
代替SY/T6587—2012
电子式井斜仪校准方法
The calibration method ofelectronicinclinometer行业标准信息服务平台
2021—11—16发布
国家能源局
2022—02—16实施
行业标准信息服务平台
1范围
2规范性引用文件
术语和定义
计量特性
校准条件
6.1环境要求
6.2校准设备
7校准项目和校准方法
7.1校准项目
校准方法
8校准结果
9复校时间间隔
附录A（资料性）
附录B（资料性）
附录C（资料性）
电子式井斜仪校准记录来
电子式井斜仪高温振动试验记录表次
SY/T6587-2021
业标准信息服务平台
电子式井料仪校准证书
SY/T6587-2021
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替SY/T6587—2012《电子式井斜仪校准方法》，与SY/T6587-2012相比，除结构调整和编辑性改动外，主要技术变化如下：a）修改了“术语和定义”（见3.2、3.4、3.5）；b）增加了概述部分图示内容（见第4章）：c）调整了校准项目及校准方法（见7.1、7.2.2.6、7.2.2.7、7.2.3、7.2.4）d）增加了校准结果的判定标准（见第8章）：e）完善了复校时间间隔（见第9章）f)增加了资料性附录内容（见附录A、附录B、附录C)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由石油工业标准化技术委员会石油专用计量器具校准规范直属工作组提出并归口。本文件起草单位：中国石油集团渤海钻探工程公司定向井技术服务分公司、中国石油化工集团有限公司胜利油田分公司石油工程技术研究院、中国石油集团工程技术研究院有限公司、中国石油集团测井有限公司、中国石油化工集团有限公司胜利油田分公司技术检测中心。本文件主要起草人：郭劲松、田海霞、李继勇、魏春明、张所生、顾凤娣、孙伟莉、赵小勇、王江波、齐伟。
本文件及其所代替文件的历次版本发布情况为：SY/T6587—2003，-
-SY/T6587-
行业标准信息服务平台

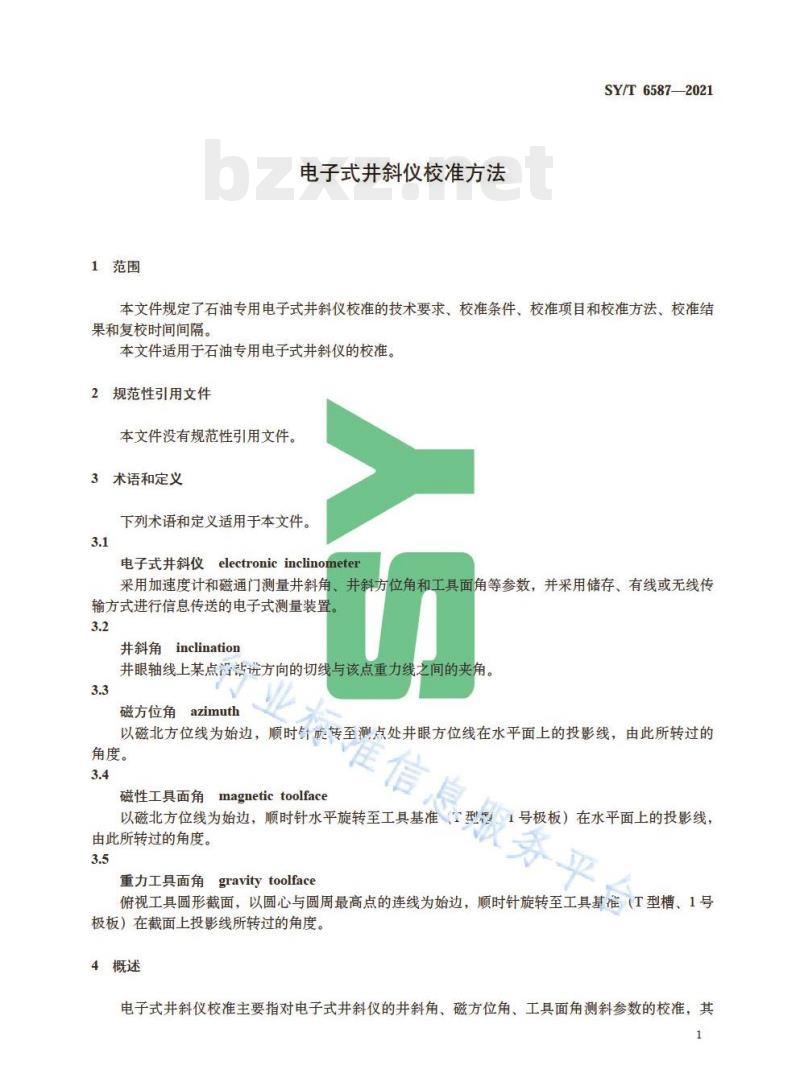

1范围
电子式井斜仪校准方法
SY/T65872021
本文件规定了石油专用电子式井斜仪校准的技术要求、校准条件、校准项目和校准方法、校准结果和复校时间间隔。
本文件适用于石油专用电子式井斜仪的校准。2规范性引用文件
本文件没有规范性引用文件。
3术语和定义
下列术语和定义适用于本文件。3.1
electronicinclinometer
电子式井斜仪
采用加速度计和磁通门测量井斜角、井斜方位角和工具面角等参数，并采用储存、有线或无线传输方式进行信息传送的电子式测量装置。3.2
井斜角inclination
并眼轴线上某点站进方向的切线与该点重力线之间的夹角。3.3
azimuth
磁方位角bZxz.net
以磁北方位线为始边，顺时针旋转至测点处井眼方位线在水平面上的投影线，由此所转过的维信息
角度。
magnetictoolface
磁性工具面角
以磁北方位线为始边，顺时针水平旋转至工具基准（型1号极板）在水平面上的投影线，由此所转过的角度。
重力工具面角gravitytoolface
俯视工具圆形截面，以圆心与圆周最高点的连线为始边，顺时针旋转至工具基准（T型槽、1号极板）在截面上投影线所转过的角度。4概述
电子式井斜仪校准主要指对电子式井斜仪的井斜角、磁方位角、工具面角测斜参数的校准，其1
SY/T6587-2021
工作原理是通过将电子式井斜仪固定在井斜仪校准装置（以下简称校验架）上，以井斜仪校验架的示值为标准值，通过设置、调节井斜仪校验架的不同状态，把被校准的电子式并斜仪的测量值与井斜仪校验架的标准值进行比较，得到被校准电子式井斜仪的测量误差。电子式井斜仪校验架示意图见图1。
标引序号说明：
一底座旋转组件：
一涡轮侧支腿组件；
电子式井斜仪；
探管夹紧装置：
行业标准信
锁紧侧支腿组件。
电子式井斜仪校验架示意图
5计量特性
电子式并斜仪的计量特性见表1。表1电子式井斜仪测量范国和允许差参数
井斜角，（）
磁方位角，（°）
工具面角，（°）
测量范围
注：磁性工具面角和高边工具面角，统称为工具面角。2
充允许误差
6校准条件
环境要求
环境温度：20℃±5℃。
相对湿度：≤80%。
磁场要求：6m×6m×4m空间内磁场梯度≤0.2μT/m，磁场稳定。校准设备
标准器
SY/T6587-2021
校准过程中标准器的充许误差应不大于被校电子式并斜仪允许误差的1/3。校准用标准器见表22校准用标准器
并斜仪校准装置
6.2.2辅助设备
校准用辅助设备见表3。
点温度计
磁力仪
加热箱
振动台
校准项目和校准方法
校准项目
测量参数
井斜角
磁方位角，（）
工具面角，（）
测量范围
校准用辅助设备
测量参数
测量范围
磁场强度，T
温度，
振动频率，
常温～180
振动加惠度，m/s2
唯信息服务平
电子式井斜仪校准项目见表4。
表4电子式井斜仪校准项目
校准项目
外观检查
测斜参数校准
温度特性试验
振动特性试验
新购置
注：“+”表示需校准项目，“二”表示不需校准项目使用中
允许误差
允许误差
维修后
SY/T65872021
7.2校准方法
外观检查
7.2.1.1电子式井斜仪表面应标明：电子式井斜仪型号/规格及出厂编号。7.2.1.2电子式井斜仪外保护筒应整洁、无凹陷、无毛刺、无变形及损伤。7.2.1.3电子式井斜仪上端头连接插针无变形，下端头连接无松动，两端“O”型密封圈完好无缺失。7.2.2测斜参数校准
7.2.2.1连接电子式井斜仪各部分，通电预热，预热时间大于15min。7.2.2.2将电子式并斜仪置于并斜仪校验架上，并用固定夹具夹紧。7.2.2.3测量电子式井斜仪的壳体温度并记录，同时记录电子式井斜仪传感器温度示值。7.2.2.4置校验架井斜角分别为0°、3°，调整校验架使磁性工具面角分别为0°、90°、180°和270°，记录电子式并斜仪各姿态的并斜角及磁性工具面角示值7.2.2.5置校验架高边工具面角为0°，调整校验架使井斜角分别为10°、30°和45°，在每个井斜角时，使磁方位角分别为0°、90°、180°和270°，记录电子式井斜仪各姿态的井斜角、磁方位角示值。7.2.2.6置校验架并斜角为90°，调整校验架使磁方位角分别为0°和90°，在每个磁方位角时，使高边工具面角分别为0°、90°、180和270°，记录电子式井斜仪各姿态的井斜角、磁方位角示值。7.2.2.7将所有记录数据填入电子式井斜仪校准记录表（格式参见附录A），并根据记录数据，计算出电子式并斜仪各姿态时的井斜角、磁方位角、工具面角测量误差，取各参数测量误差中最大者，为电子式井斜仪相应参数的最大测量误差。最大测量误差按公式（1）计算：10
式中：
最大测量误差，单位为度（°），0一电子式并斜仪测量示值，单位为度中—设定值，单位为度（）。
7.2.3温度特性试验
7.2.3.1将电子式井斜仪放置在加热精内，待电子式井斜仪工作稳定后，记录室温下电子式井斜仪的并斜角、磁方位角、工具面角及温度系值7.2.3.2启动加热箱工作，使加热箱温度由室温升主最高试验温度（最高试验温度不低于电子式井斜仪传感器最高工作温度的90%），电子式井斜仪在最高试验得度时持续时间不小于20min，观察并记录电子式并斜仪在各温度点的井斜角、磁方位角、工具面售及温示值。7.2.3.3将所有记录数据填入电子式井斜仪高温振动试验记录表（格式会见附录B），并根据记录电子式井斜仪各温度点的井斜角、磁方位角、工具面角测量数据，取各效测量数据中最大值及最小值，计算其差值为电子式井斜仪相应参数的变化量。变化量AD按公式（2）计算：AD-Dmax-Dmin
式中：
AD一电子式并斜仪温度测量数据变化量，单位为度（°）：Dm一电子式井斜仪温度测量数据最大值，单位为度（°）：D一电子式并斜仪温度测量数据最小值，单位为度（°）。（2)
7.2.3.4将电子式并斜仪高温试验测量数据变化量结果，填入电子式并斜仪高温振动试验记录表（格4
式参见附录B)。
7.2.4振动特性试验
7.2.4.1将电子式斜仪水平放置在振动台上，并用夹具夹紧。SY/T65872021
7.2.4.2待电子式井斜仪工作稳定后，记录电子式井斜仪的井斜角、磁方位角及工具面角示值。7.2.4.3启动振动台，调整使振动台振动频率为10Hz～20Hz，振动加速度为50m/s，振动持续时间不小于3min。
7.2.4.4振动结束后，待电子式井斜仪工作稳定后，记录电子式井斜仪的井斜角、磁方位角及工具面角示值。
7.2.4.5将所有记录数据填人电子式井斜仪高温振动试验记录表（格式参见附录B）。7.2.4.6根据记录电子式并斜仪振动前和振动后井斜角、磁方位角、工具面角的测量数据，计算各参数振动前与振动后测量数据差值为电子式并斜仪相应参数的变化量。变化量V按公式（3）计算：A|V报前V报后！
式中：
△V一电子式井斜仪振动前后测量数据变化量，单位为度（°）：V报前
V振后
一电子式并斜仪振动前测量示值，单位为度（）：一电子式并斜仪振动后测量示值，单位为度（）。（3)
7.2.4.7根据记录电子式井斜仪振动过程中井斜角、磁方位角、工具面角的测量数据，取各参数测量数据中最大值及最小值，计算各参数振动中测量数据差值为电子式并斜仪相应参数的变化量。变化量AV按公式（4）计算：
AV+=Vmax-Vmm
式中：
△V一电子式并斜仪振动过程中测量数据变化量，单位为度（°），Vmax一电子式井斜仪振动过程中测量数据最大值，单位为度（°）V
电子式并科仪振动过程中测量数据最小值，单位为度（°）。（4)
7.2.4.8将电子式井斜仪振动试验测量数据变化量结果，填人电子式井斜仪高温振动试验记录表（格标准信
式参见附录B)。
8校准结果
8.1高温试验中，要求电子式井斜仪在加温过程中工作正常，温度测试合格判定标准为：井斜角变化量≤0.20°，磁方位角变化量≤2.0°，工具面角变化量2.0。8.2振动试验中，要求电子式并斜仪在振动过程中工作正常，振动则试合格判定标准为：振动过程中及振动前后各项参数变化量均符合并斜角变化量≤0.20°，磁方位角变化量≤2.0°，工其面角变化量≤2.0°。8.3将电子式井斜仪的最大测量误差与电子式井斜仪的允许误差相比较，符合要求者出具校准证书(格式参见附录C)。
9复校时间间隔
新购置、制造和维修后的电子式井斜仪使用前应进行校准，使用中的电子式井斜仪的校准间隔建议为12个月。
SY/T6587—2021
附录A
（资料性）
电子式井斜仪校准记录表
电子式井斜仪校准记录表格式见表A.1。电子式井斜仪校准记录表格式
仪器类型：
环境温度：
外观检查：
并斜角设定值
并斜角：
备注：
校准人：
校准参数
磁性工具面角
井斜角
磁性工具面角
井斜角
磁方位角
井斜角
磁方位角
了开斜角
磁方位角
井斜角
磁方位角（0°）
井斜角
磁方位角（90°）
井斜角
仪器编号：
相对湿度：
准记录
工具面角/磁方位角设定值
最大测量误差（-1-1）
磁方位角：
核验人：
工具面角，
校准日期：
【单位：（)】
附录B
(资料性）
电子式井斜仪高温振动试验记录表电子式井斜仪高温振动试验记录表格式见表B.1。表B.1电子式井斜仪高温振动试验记录表格式仪器类型：
试验地点：
仪器状态
120℃
145℃
170℃
高温试验数据变化量
AD-Dmax-Dlin
仪器状态
振动前
振动过程中最大示值
振动过程中最小示值
振动后
振动前后试验数据变化量
AV|V报前—V报后！
振动过程中试验数据变化量
A V=Vmax— Vali
备注：
试验人：
仪器编号：
试验日期：
一、高温试验数据记录
并斜角，（）
井斜角，（°）
磁方位角，（°）
振动试验数据记录
磁方位角，（°
工具面角，（）
工具面角，（°）
SY/T65872021
温度，℃
温度，℃
息服务平台
核验人：
SY/T6587-2021
附录C
(资料性）
电子式井斜仪校准证书
C.1电子式井斜仪校准证书正面格式见图C.1。电子式井斜仪校准证书
证书编号：
SYIT6587电子式井斜仪校准方法行业标准信息服务平台
批准人
（校准专用章）
核验人
校准日期
计量校准机构名称：
计量校准机构授权证书号：
地址及邮编
电话：
传真：
图C.1电子式井斜仪校准证书正面格式8
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
